git 历史提交记录log（git GUI）图文详解

1、以openstack nova为例：

https://github.com/openstack/nova

2、clone nova：

git clone  https://github.com/openstack/nova.git

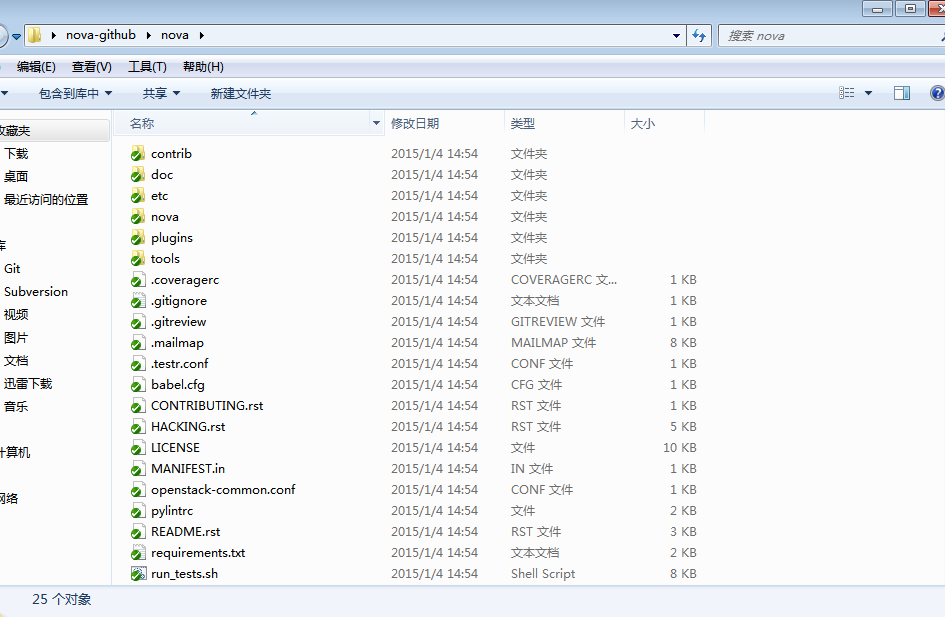

3、使用git gui打开：

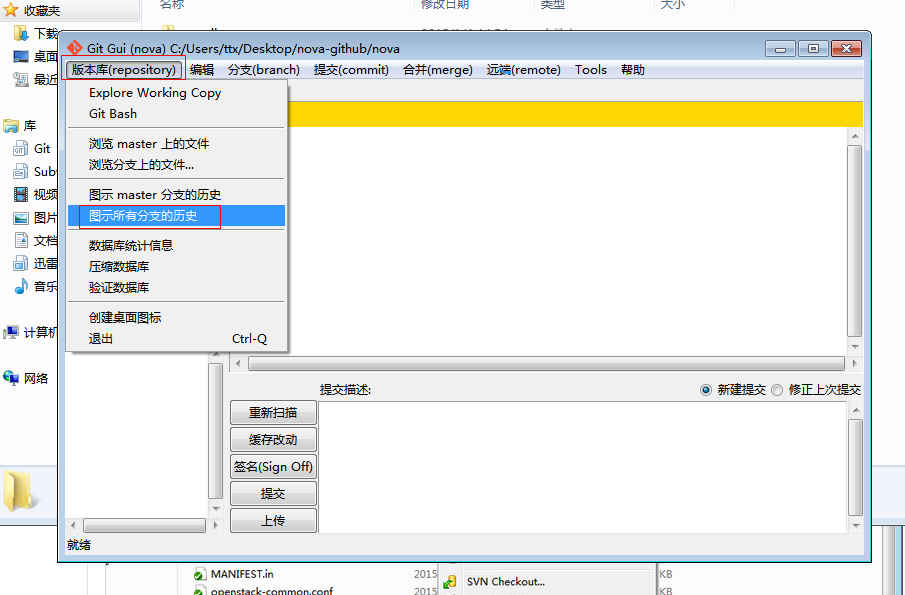

4、打开git gui的提交日志历史：

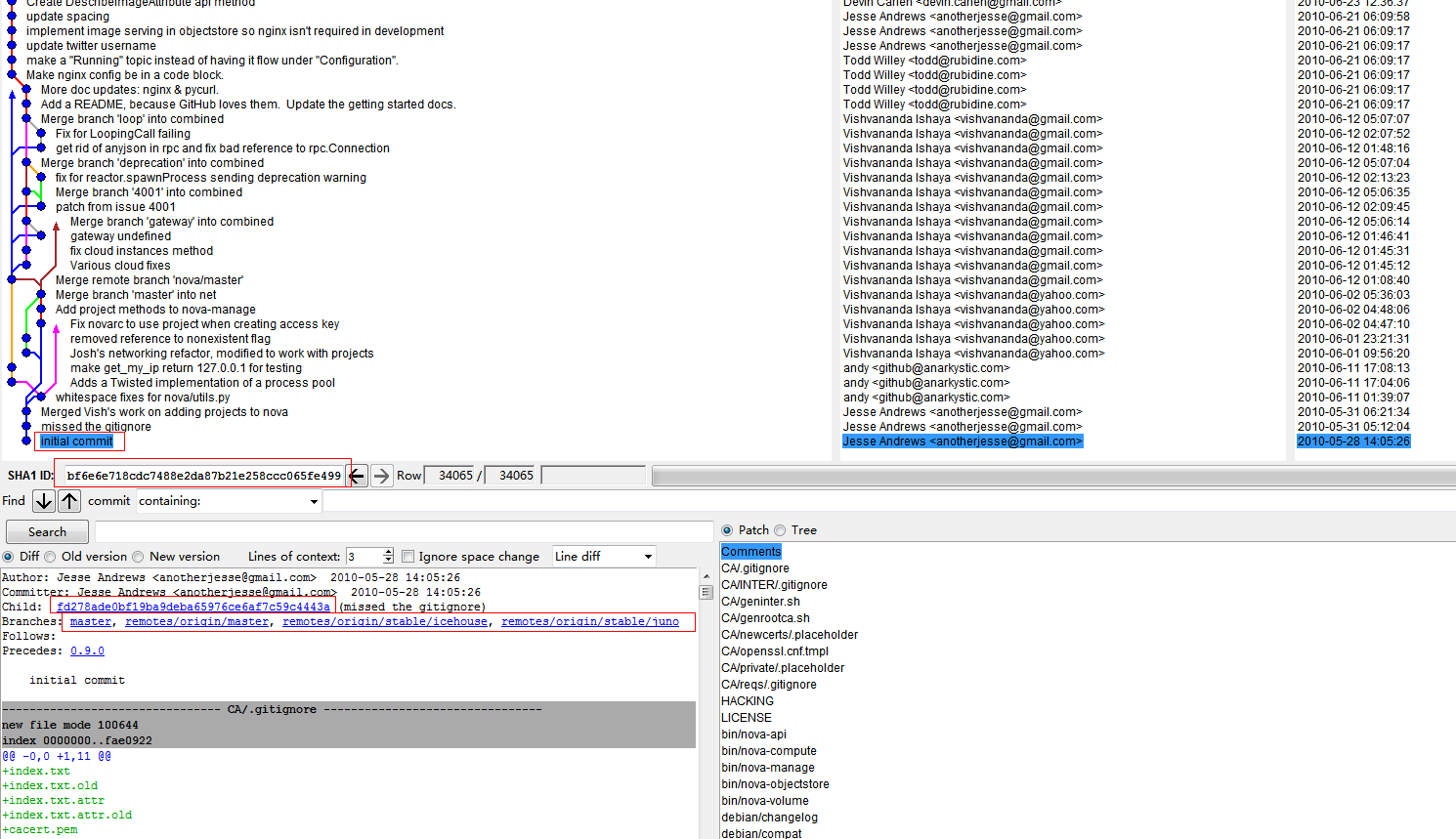

5、从init commit 开始，分析：

点击initial commit时候，下面出现该提交状态信息：

SHA1:为当前状态的唯一标示码

Child：标示该状态有一子状态

Branchs：该状态下延伸出的分支

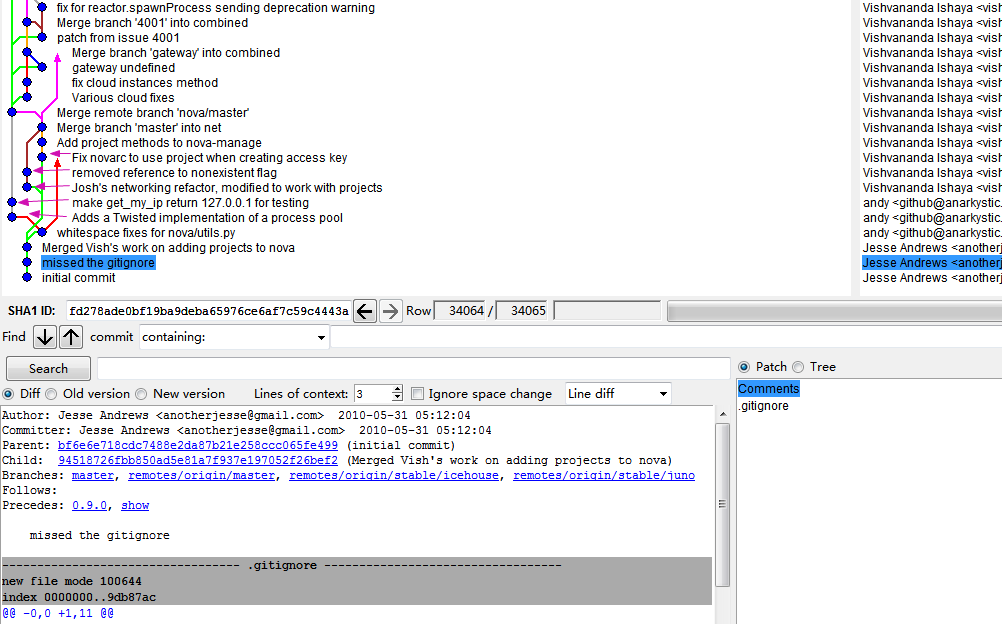

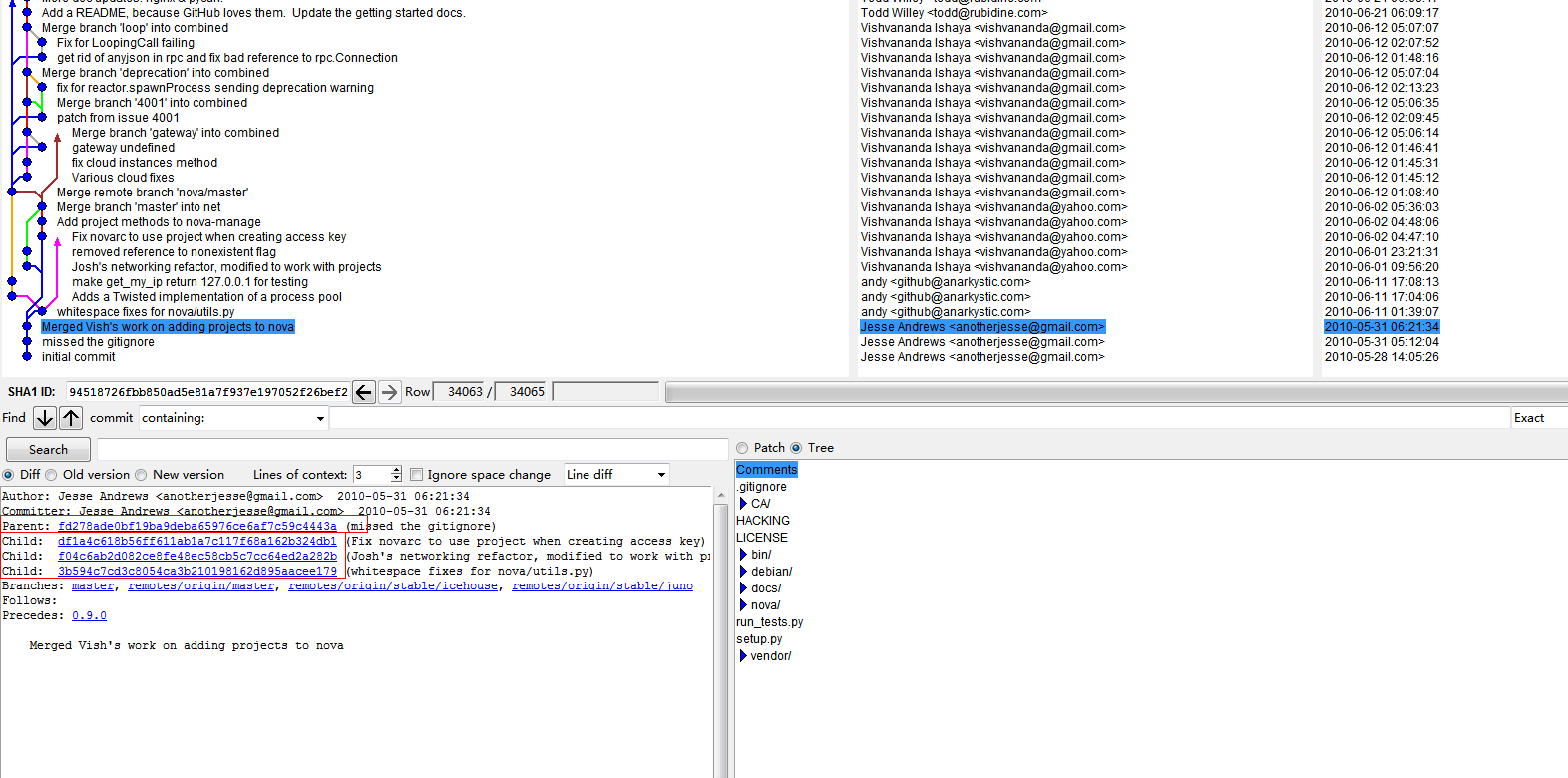

接下来再一次举例说明：

如上图大家可以看到：

Parent:表示该状态是由哪个状态延伸过来

Child：此处发现有三个孩子，这是因此从该处往后面延伸，与当前阶段的直接连线点有三个。

当前状态的tag为2014.1.2

Follows：前序tag为2014.1.1

Precedes：后续的tag为2014.1.3

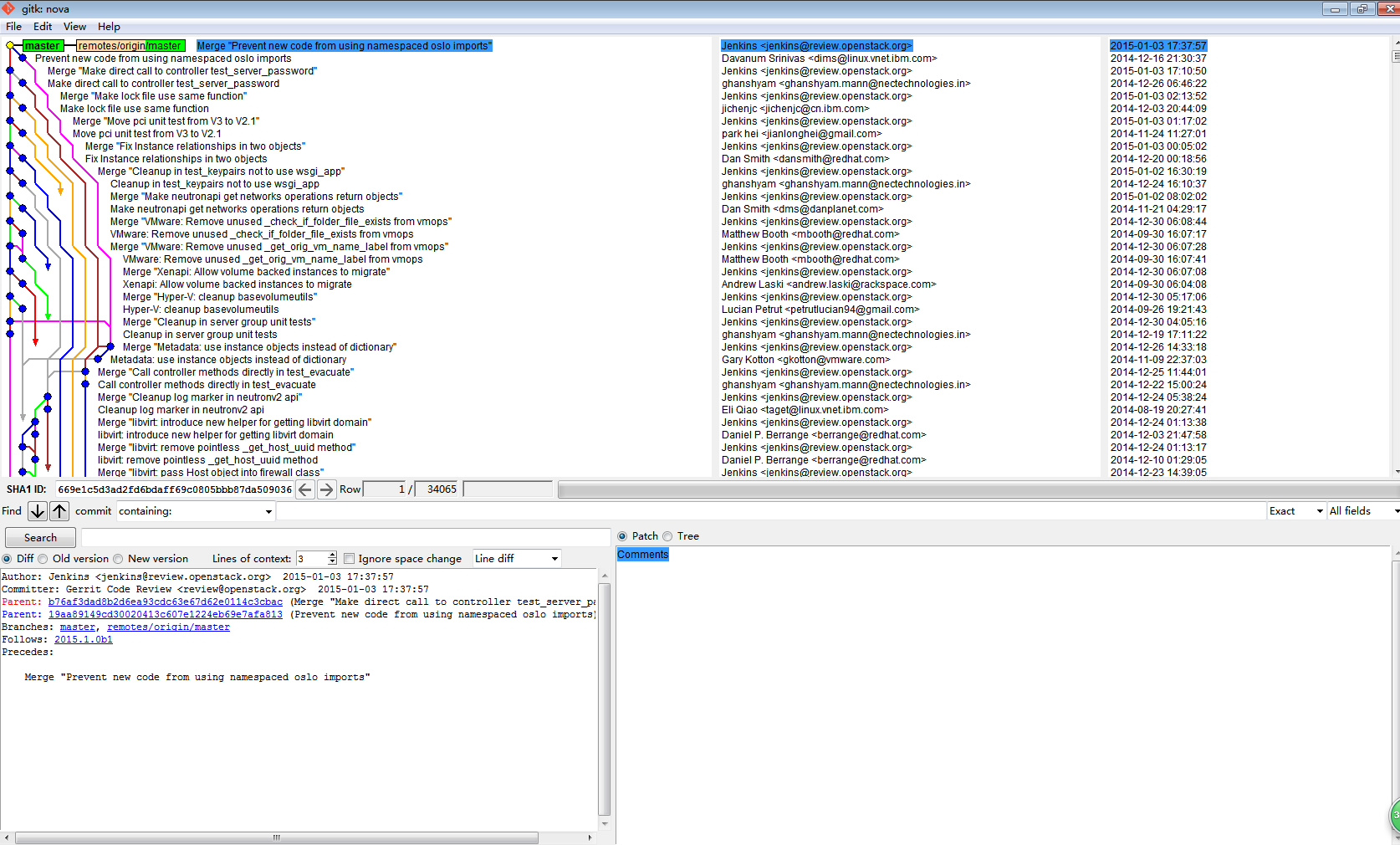

6、关于git gui 历史提交的 简单使用：

从上图可知，右边的每一行文字描述，对应左边的一个小蓝点。（每一个小蓝点则代表一次提交或者一个tag），

因此点击右边文字描述he点击其对应的commit小蓝点效果一样。

注：不要别那些向上向下的箭头干扰，那个与右边的文字描述没有对应关系。

那么小箭头有什么作用呢？

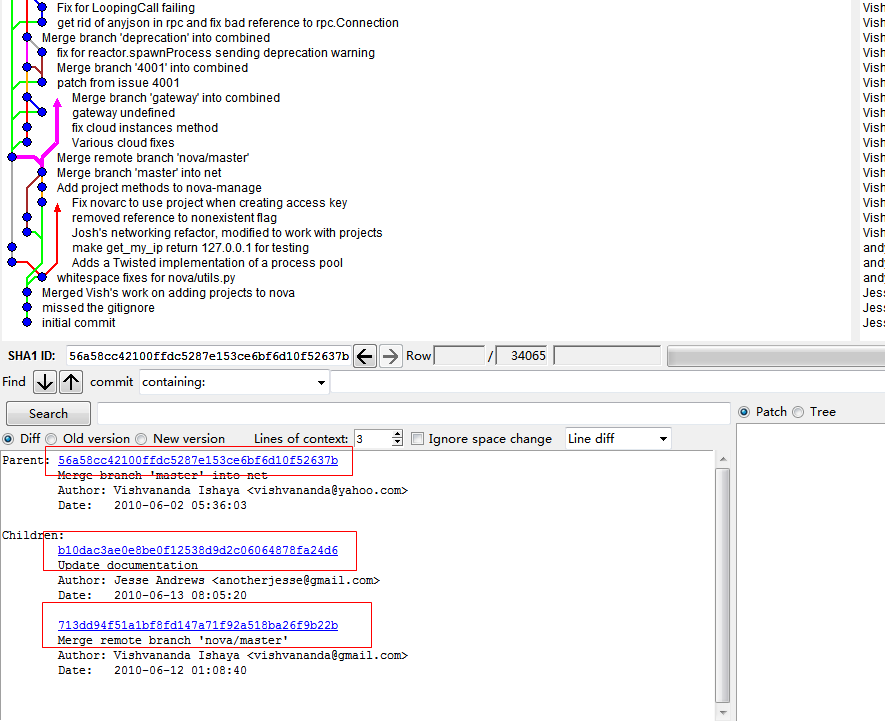

图6-1

点击上述橙色箭头，下面出现一个Parent、两个Children。

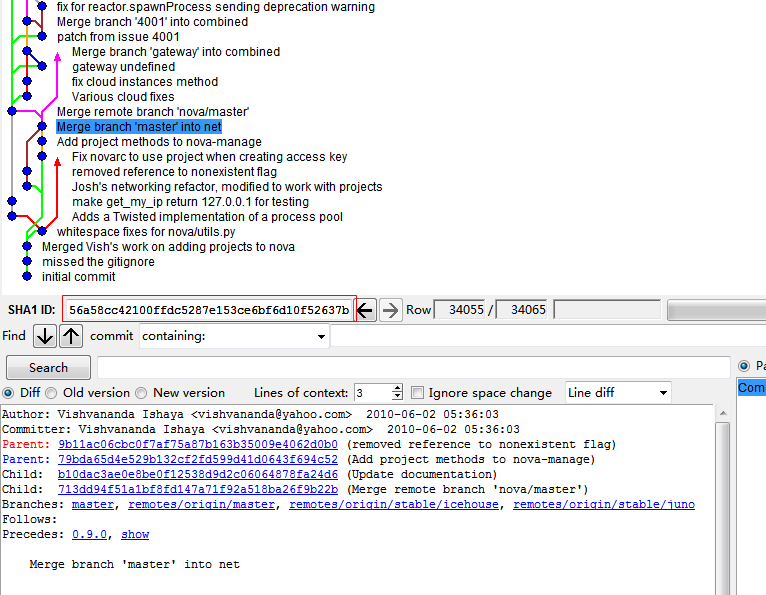

寻找Parent56a58cc42100ffdc5287e153ce6bf6d10f52637b：

图6-2

回到 图6-1，

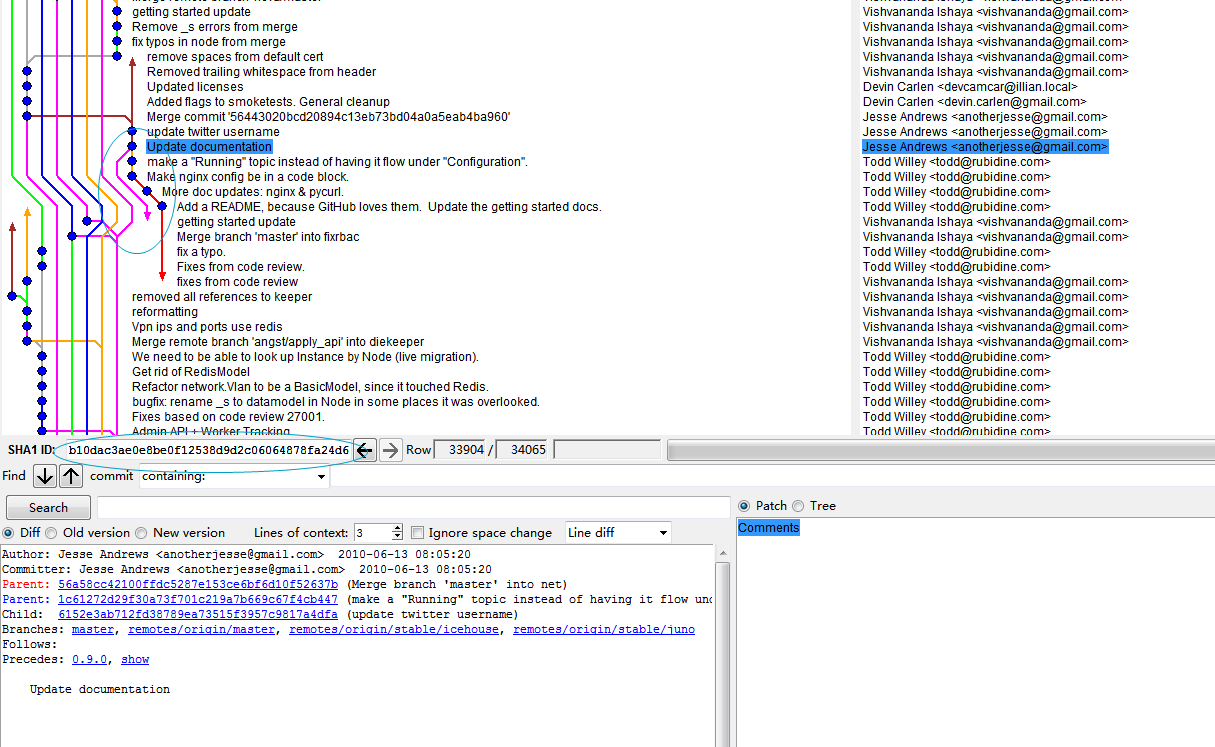

寻找Children:b10dac3ae0e8be0f12538d9d2c06064878fa24d6：

从上图可以发现，Children跳转到了后续一个分支上去了。而然在此分支开始处有一个向下的箭头。

到此处就能很清楚明白箭头的作用了。

向上箭头 ：说明当前分支有孩子分支，在其他地方（只是图上不方便画出来）

向下箭头：说明当前分支是从之前某个分支延伸而来。
