【Android驱动】驱动中regulator_get解析和regulator_set_voltage设置电源脚电压的一个问题

背景：

    延续上一篇写的从app控制gpio电平，想从app通过framework--jni--driver来控制ldo，也就是pm8909_l8这种电源脚。

代码：

diff --git a/kernel/drivers/misc/chaoDriver/gpio_control.c b/kernel/drivers/misc/chaoDriver/gpio_control.c
index a93f6c1..df33b71 100755
--- a/kernel/drivers/misc/chaoDriver/gpio_control.c
+++ b/kernel/drivers/misc/chaoDriver/gpio_control.c
@@ -33,6 +33,7 @@
 #include <linux/delay.h>
 #include <linux/of_gpio.h>
 #include <linux/spi/spi.h>
+#include <linux/regulator/consumer.h>

 #ifdef CONFIG_COMPAT
 #include <linux/compat.h>
@@ -183,12 +184,49 @@ int gpio_control_get_gpio_info(struct platform_device *pdev)
 	return 0;
 }

-static int gpio_control_probe(struct platform_device *dev)
+static int gpio_parse_dt(struct device *dev,struct chao_gpio_pdata *pdata)
+{
+	int ret = 0;
+	pdata->avdd = regulator_get(dev, "vdd_ana");
+	if (IS_ERR(pdata->avdd)) {
+         ret = PTR_ERR(pdata->avdd);
+         pdata->avdd=NULL;
+		 printk(KERN_ALERT "chao Regulator get 2.8V failed avdd\n");
+         return ret;
+    }
+
+
	//这里有一个问题
	//ret = regulator_set_voltage(pdata->avdd,2850000,2850000);
+	ret = regulator_set_voltage(pdata->avdd,2800000,2900000);
+    if (ret) {
+        regulator_put(pdata->avdd);
+        pdata->avdd = NULL;
+		printk(KERN_ALERT "chao Regulator set 2.8V failed avdd\n");
+        return ret;
+    }
+
+	printk(KERN_ALERT "chao gpio_parse_dt success\n");
+
+	return ret;
+}
+
+static int gpio_control_probe(struct platform_device *pdev)
 {
 	int ret = 0;

 	struct pinctrl *pinctrl;
-
+
+	struct chao_gpio_pdata *pdata;
+
+	pdata = devm_kzalloc(&pdev->dev, sizeof(struct chao_gpio_pdata), GFP_KERNEL);
+	if (!pdata) {
+    	dev_err(&pdev->dev,"Failed to allocate memory for pdata\n");
+        return -ENOMEM;
+    }
+
+	printk(KERN_ALERT "qyc before parse dt\n");
+	ret = gpio_parse_dt(&pdev->dev,pdata);
+	printk(KERN_ALERT "qyc after parse dt\n");
+
 	if (alloc_chrdev_region(&gpio_devno, 0, 1, GPIO_DEVNAME)) {
 		goto err_allocate_chrdev;
 	}
@@ -206,7 +244,7 @@ static int gpio_control_probe(struct platform_device *dev)
 		goto err_add_cdev;
 	}

-	printk(KERN_ALERT "chao probe before class create \n");
+	printk(KERN_ALERT "qyc probe before class create \n");
 	gpio_class = class_create(THIS_MODULE, LKK_CLASS);
 	if (IS_ERR(gpio_class)) {
 		goto err_create_class;
@@ -219,16 +257,23 @@ static int gpio_control_probe(struct platform_device *dev)

 	device_create_file(gpio_device, &dev_attr_gpio_pin);

-	printk(KERN_ALERT "chao probe before get dtsi gpio\n");
+	printk(KERN_ALERT "qyc probe before get dtsi gpio\n");
 	//gpio control fun
-	gpio_control_get_gpio_info(dev);	//init pinctrl from dtsi
+	gpio_control_get_gpio_info(pdev);	//init pinctrl from dtsi


 	//printk(KERN_ALERT "chao probe pull 8 start\n");
 	//pinctrl_select_state(gpio_pin_ctrl.pinGpioCtrl, gpio_pin_ctrl.cst0_output1);
 	//printk(KERN_ALERT "chao probe pull 8 end\n");
+

-	printk(KERN_ALERT "chao probe success\n");
+	ret = regulator_enable(pdata->avdd);
+	if(ret) {
+		printk(KERN_ALERT "qyc can not enable avdd 2.8v: %d", ret);
+		return ret;
+	}
+
+	printk(KERN_ALERT "qyc probe success\n");
 	return 0;

 err_create_device:

中间碰到了一个问题：

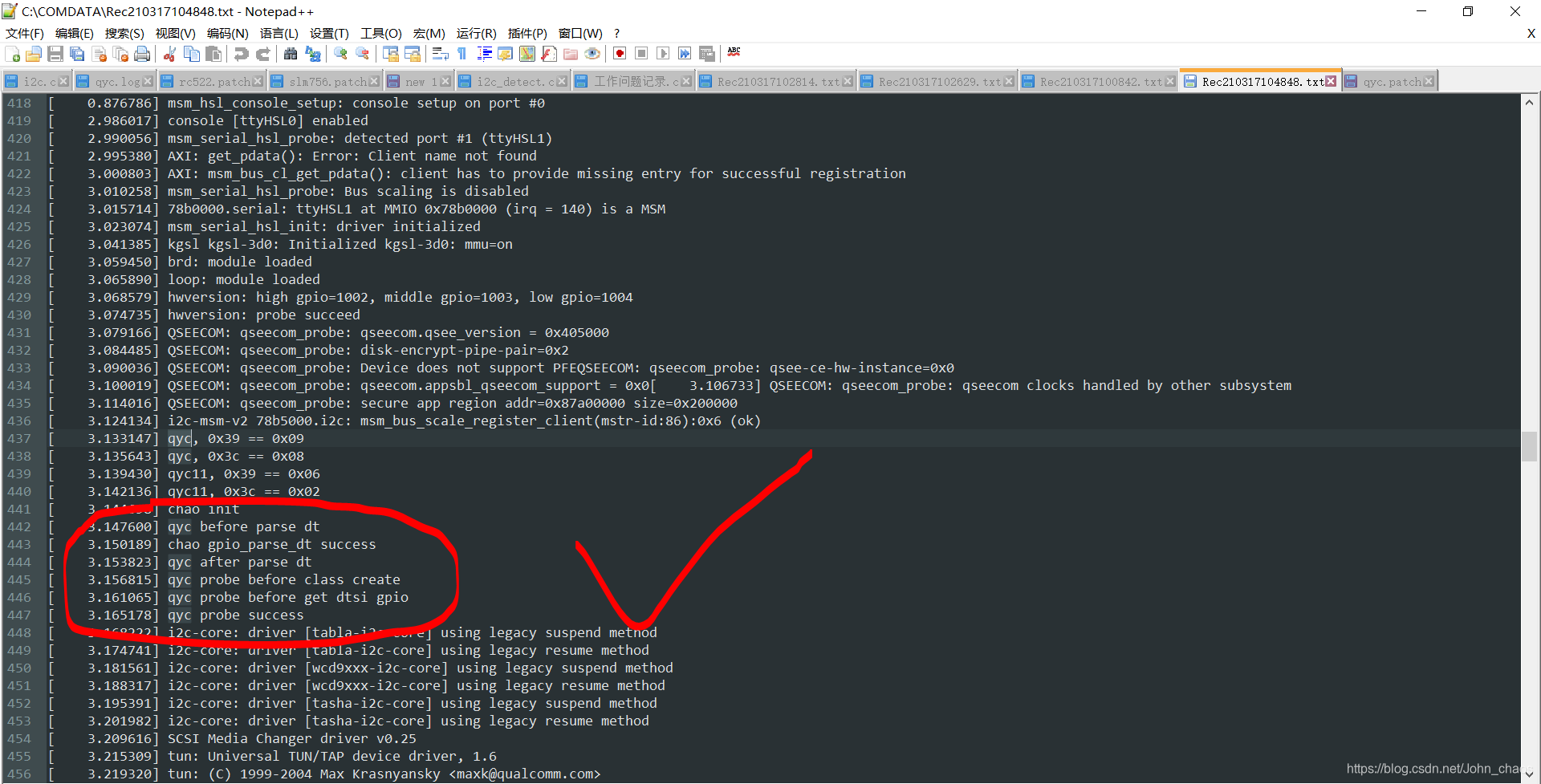

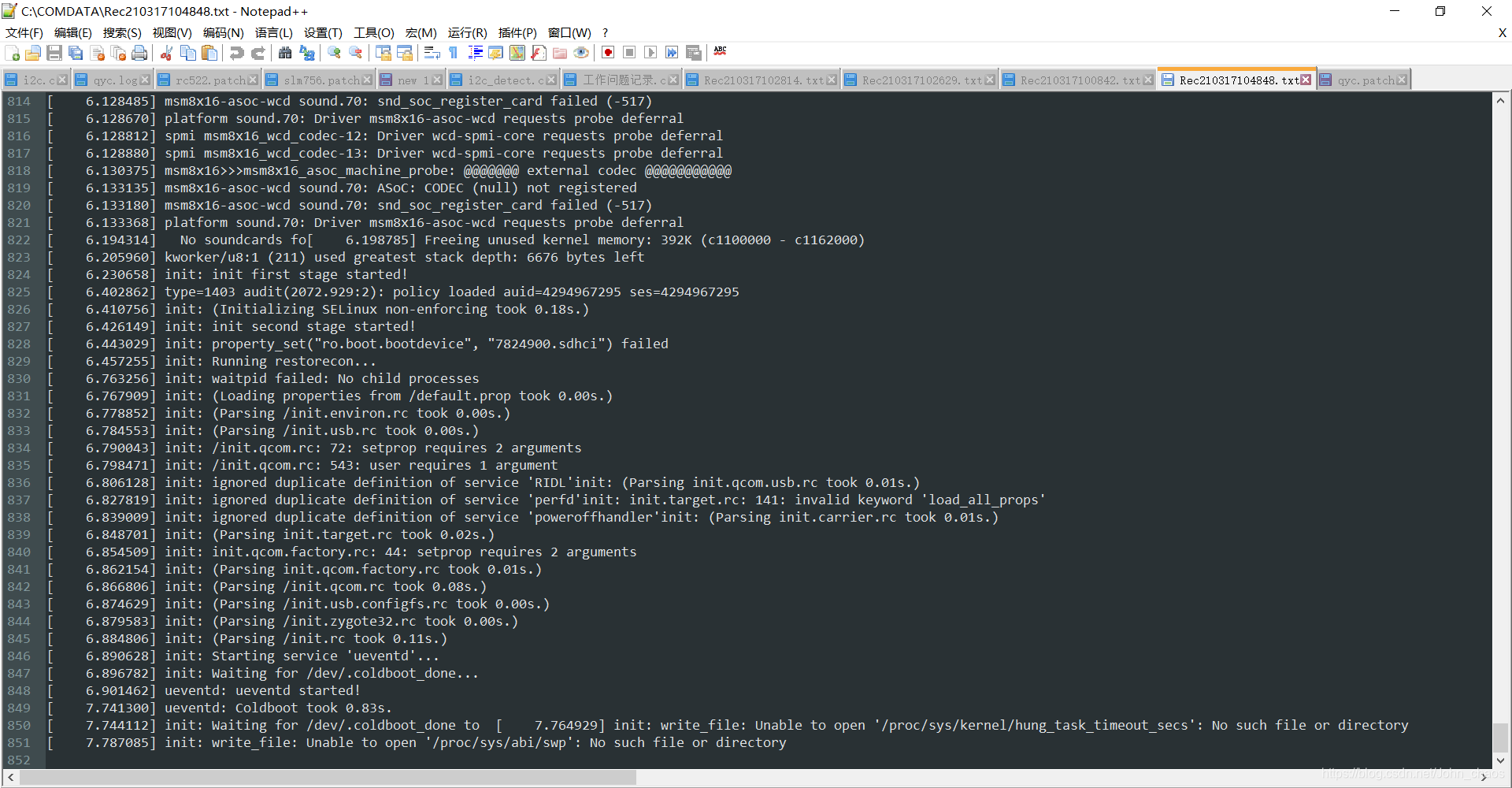

        开机logp跑到7秒左右，不跑了（电流恒定，不进android），看了下log，驱动正常跑的，没任何错误。

这种问题就没法了，只能逐渐删减代码.

1.先把驱动里的关于vdd_ana-supply的parse_dt函数屏蔽，结果机器正常启动。
        说明原驱动OK.

2.仍然解析vdd_ana-supply，但是把parse_dt里面的regulator_set_voltage函数屏蔽掉。结果机器正常启动。
    说明解析vdd_ana-supply没问题，是设置L8电导致的。

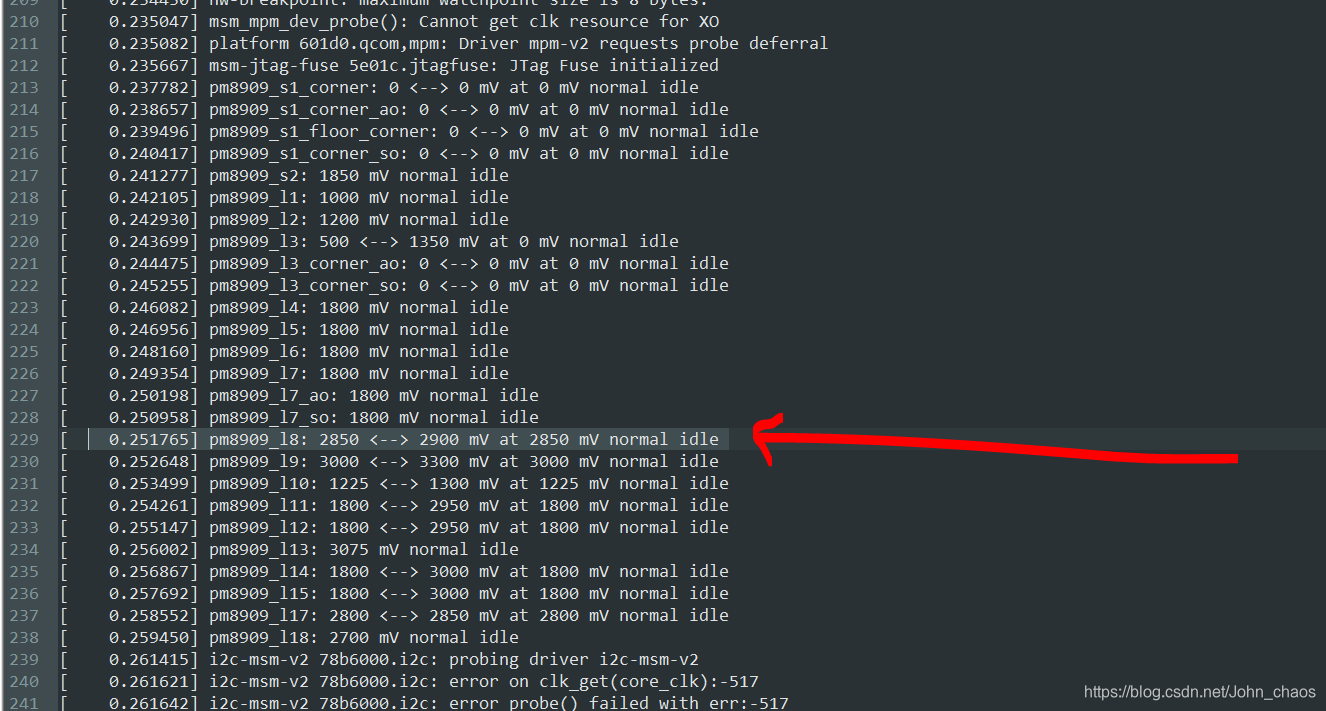

3.L8的电压范围是2.8V 到 2.9V，源驱动程序设置最小和最大均为2.85v,现在把最小设置为2.8，把最大设置为2.9V。结果正常开机。

-----------
这就确认了问题：

        解析dtsi中电源节点正常，但是如果regulator_set_voltage里面参数的最小和最大值不合理，会导致机器起不来。



    （暂不清楚，为什么最小和最大设置成一样，都为2.85 V会导致该问题 ?? 按道理应该可以  ）

验证：

    就比较简单，在probe结尾

        regulator_enable(pdata->avdd);

------
量了下电压，有2.896 V。

到时候把这个写在ioctl里面，就可以在app中控制电压了。


----------
end ~
