【042】基于51单片机的频率计Proteus仿真与实物设计

一、压缩包资料内容

  • (1)、基于51单片机的频率计proteus仿真设计一份;
  • (2)、基于51单片机的频率计proteus仿真设计keli源代码一份;
  • (3)、基于51单片机的频率计Altium designer原理图一份;
  • (4)、基于51单片机的频率计Altium designer PCB一份;
  • (5)、基于51单片机的频率计proteus仿真设计参考论文一份;
  • (6)、基于51单片机的频率计proteus仿真设计proteus仿真设计视频讲解一份(B站搜索“小邓子分享官”观看视频讲解);

二、设计要求

  • (1)、要求以51系列单片机为核心,设计一款基于51单片机的频率计proteus仿真设计;
  • (2)、系统使用LCD1602显示频率;
  • (3)、系统可测频率范围为1HZ-10MHZ;

三、相关资料截图

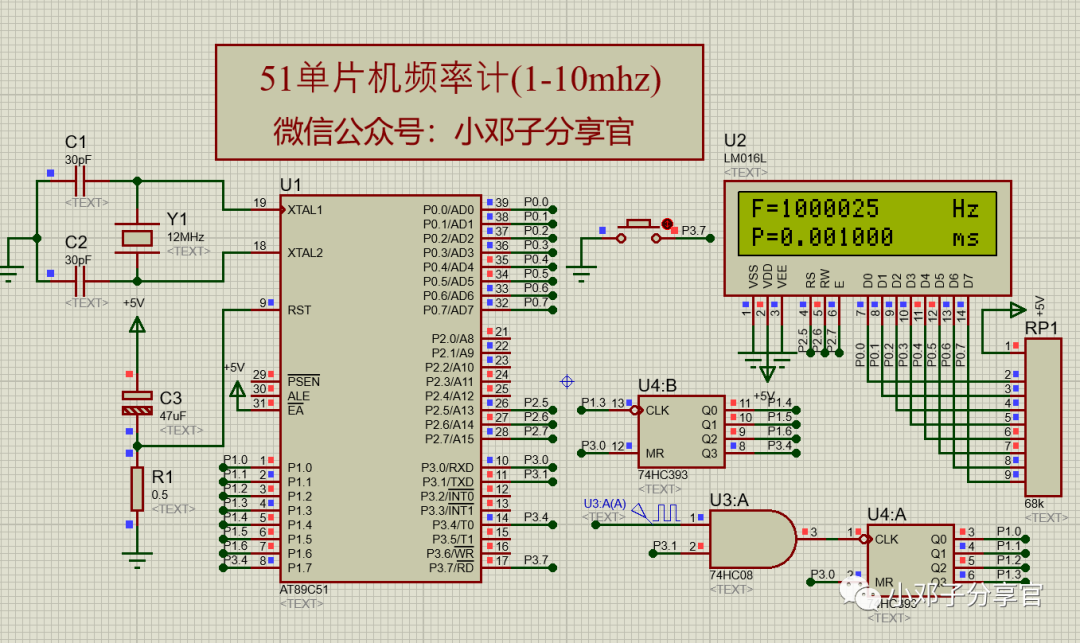

图1. 系统proteus仿真图

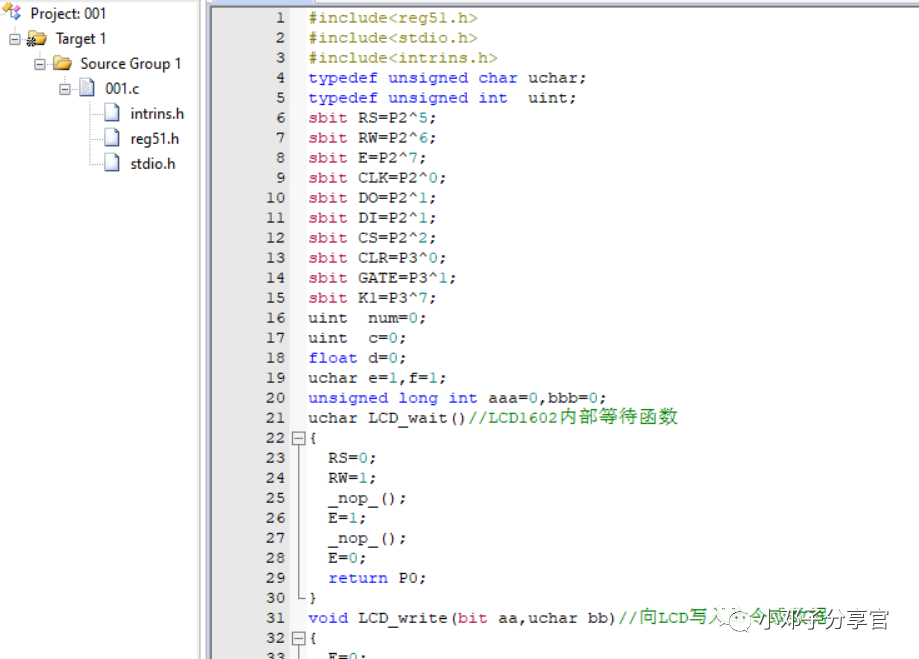

图2. 系统keil源代码工程文件截图

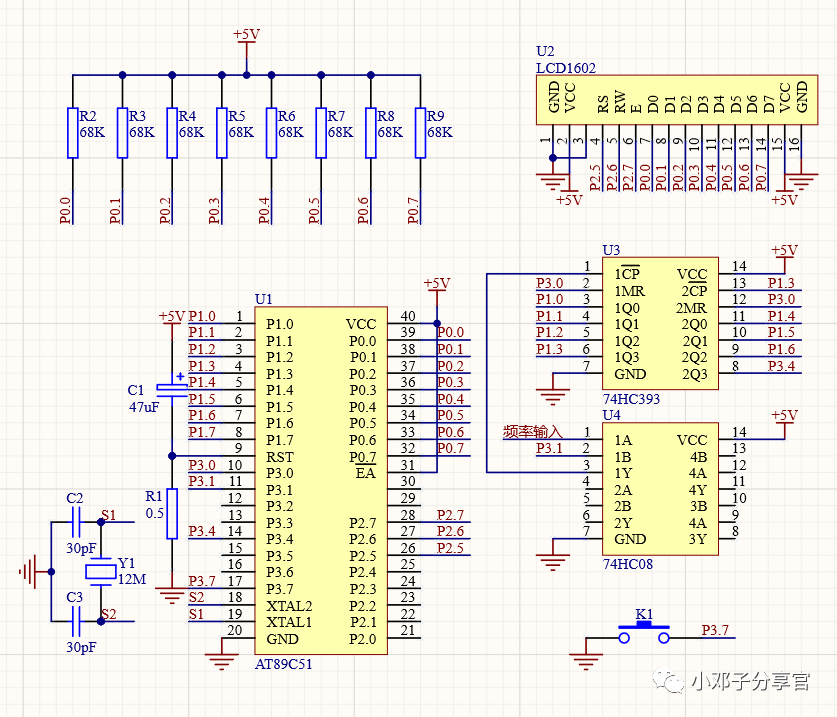

图3. 系统Altium designer原理图截图

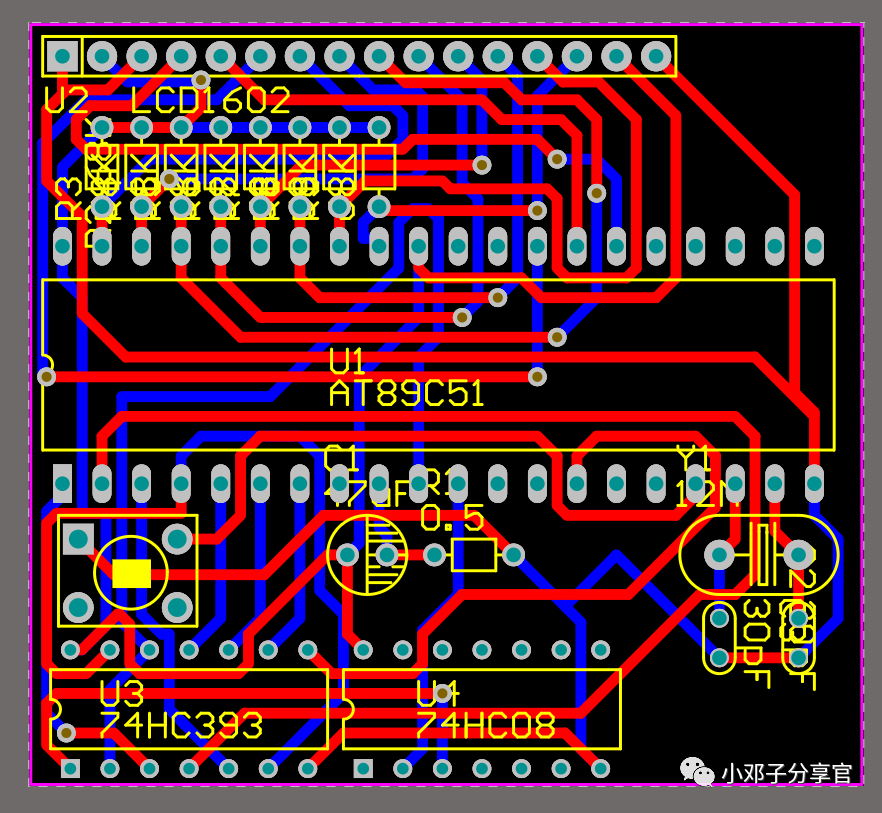

图4. 系统Altium designer PCB截图

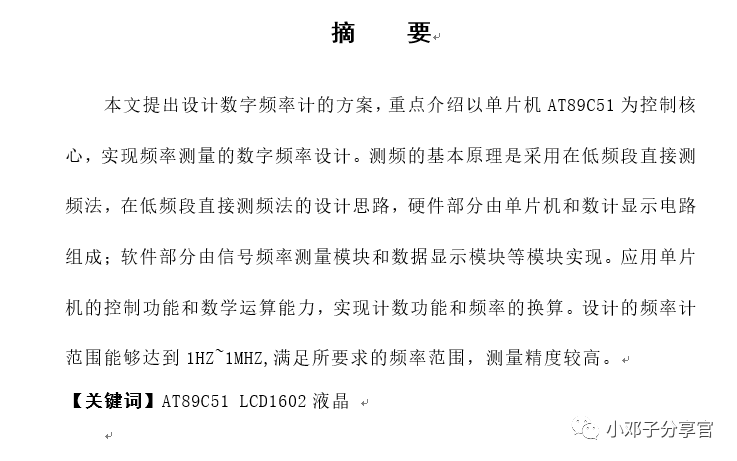

图5. 系统参考论文截图

四、视频讲解

该设计视频讲解资料需要到哗哩哗哩搜索"小邓子分享官",然后搜索视频关键字"频率计”即可观看,如果您喜欢我的视频,记得给UP一键三连哦,您的支持就是安德东里。

五、资料下载链接

1.见仿真图片
