Windchill常见开发API

持久化管理

  • wt.fc.Persistable接口：所有持续化的对象都实现这个接口。
  • lwt.fc.PersistenceHelper ：有一个PersistenceManager属性：manager 。
  • lwt.fc.PersistenceManager接口：提供一系列的方法，对持续化对象进行操作；如:delete(),find()等。
  • wt.fc.StandardPersistenceManager:实现PersistenceManager接口。
示例

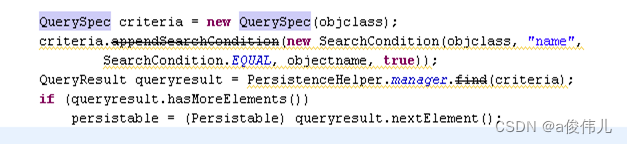

l查询对象示例：
请添加图片描述

l更新一个对象示例：

请添加图片描述

说明：QuerySpec定义查询对象；SearchCondition定义查询条件；QueryResult是查询结果

文档相关对象

wt.doc.WTDocument

wt.epm.EPMDocument

wt.doc.WTDocumentMaster

wt.epm.EPMDocumentMaster

创建文档

HashMap<String, String> inputdata = new HashMap<String, String>();
inputdata.put("name", doc_name);
inputdata.put("folderRef", folderRef);
inputdata.put("container", containerRef);
TypeIdentifier typeidentifier = FdnWTContainerHelper.toTypeIdentifier("wt.doc.WTDocument");
WTDocument document = ApplicationIntegrationFactory.createDocument(typeidentifier,inputdata,false,SessionHelper.manager.getLocale(), "html");

//保存挂载附件
ontentHolder ch = (ContentHolder) document;
ApplicationData ap = ApplicationData.newApplicationData(ch);
ap.setRole(ContentRoleType.PRIMARY);
StringfilePath = doc_path;
ap= ContentServerHelper.service.updateContent(ch, ap, filePath);
ap= (ApplicationData) PersistenceHelper.manager.save(ap);

查询文档

QuerySpec querySpec = new QuerySpec(WTDocument.class);
WhereExpression where = new SearchCondition(WTDocument.class,
        WTDocument.NAME,SearchCondition.EQUAL,name);
QueryResult result = PersistenceHelper.manager.find((StatementSpec) querySpec);


/**
 * 查询最新版本的状态为已发布的文档
 * @param state
 *
 * sql:
 *
 * SELECT A0.*
 *         FROM WTDocument A0
 *         WHERE (A0.statestate = 'RELEASED') AND (A0.idA2A2 IN (SELECT MAX(A0.idA2A2) FROM WTDocument A0 GROUP BY A0.idA3masterReference))
 * @return
 */

public static QueryResult querydocumentByState(String state) throws WTException {

    QuerySpec qs= new QuerySpec();
    qs.setAdvancedQueryEnabled(true);
    int classIndex=qs.appendClassList(WTDocument.class,true);

    SearchCondition sc =new SearchCondition(WTDocument.class,WTDocument.LIFE_CYCLE_STATE,SearchCondition.EQUAL,state);
    qs.appendWhere(sc,new int[] {classIndex});

    qs.appendAnd();

    QuerySpec subQs= querylatestDocumentSubQuery();
    SubSelectExpression subselect= new SubSelectExpression(subQs);
    String docIDA2A2=WTDocument.PERSIST_INFO+"."+ PersistInfo.OBJECT_IDENTIFIER+"."+ObjectIdentifier.ID;
    ClassAttribute docIda3a3Attribute = new ClassAttribute(Document.class,docIDA2A2);
    sc=new SearchCondition(docIda3a3Attribute,SearchCondition.IN,subselect);
    qs.appendWhere(sc,new int[]{classIndex});

    QueryResult qr=PersistenceHelper.manager.find(qs);

    MethodContext.getContext().sendFeedback(new StatusFeedback("<><><><>："+ qs));

    if (qr.hasMoreElements()) {
        Object[] objects = (Object[]) qr.nextElement();
       WTDocument wtDocument= (WTDocument) objects[0];
       MethodContext.getContext().sendFeedback(new StatusFeedback("<><><><qr><><><>："+ wtDocument.getNumber()));
        WTDocument doc= reassignLifecyeleBuDocName(wtDocument,"LY_Part_STD_LC");
        changeStateByDocumentName(doc,"P");
    }
    return qr;
}

/**
 * 根据WTDocumentMaster的idaa分组，然后取每组中的的WTdocument的ida2a2最大的一条记录，以此作为Master的最新版本
 *
 */
public static QuerySpec querylatestDocumentSubQuery() throws WTException {
    QuerySpec qs=new QuerySpec();
    qs.setAdvancedQueryEnabled(true);

    int classIndex = qs.appendClassList(WTDocument.class,false);

    String docida2a2 = WTDocument.PERSIST_INFO + "." + PersistInfo.OBJECT_IDENTIFIER + "." + ObjectIdentifier.ID;
    ClassAttribute docida2a2Attribute = new ClassAttribute(WTDocument.class,docida2a2);

    SQLFunction maxida2a2= SQLFunction.newSQLFunction(SQLFunction.MAXIMUM,docida2a2Attribute);
    qs.appendSelect(maxida2a2,new int[] {classIndex},false);

    String docMasterreferenceid = WTDocument.MASTER_REFERENCE+"."+ObjectReference.KEY+"."+ObjectIdentifier.ID;
    ClassAttribute masterrferenceAttribute = new ClassAttribute(WTDocument.class,docMasterreferenceid);
    qs.appendGroupBy(masterrferenceAttribute,new int[] {classIndex},false);

    return qs;
}

更新文档

WTDocumentMaster docmaster = (WTDocumentMaster) doc.getMaster();
WTDocumentMasterIdentity docmasteridentity = (WTDocumentMasterIdentity) docmaster
        .getIdentificationObject();
docmasteridentity.setName(newDocName);
docmasteridentity.setNumber();
docmaster = (WTDocumentMaster) IdentityHelper.service.changeIdentity(docmaster, docmasteridentity);

文档的生命周期

/**
 * 重新制定文档生命周期
 *
 */
public static WTDocument reassignLifecyeleBuDocName(WTDocument doc,String lifecycleName){
    try{
        LifeCycleTemplateReference lifeCycleTemplateReference = LifeCycleHelper.service
                .getLifeCycleTemplateReference(lifecycleName);
        doc = (WTDocument) LifeCycleHelper.service.reassign(doc,lifeCycleTemplateReference);
        if(doc!=null){
            MethodContext.getContext().sendFeedback(new StatusFeedback("重置成功"));
        }
    }catch (WTException WTE){
        WTE.printStackTrace();
    }
    return doc;
}

/**
 * 重新设置文档状态
 *
 */
public static void changeStateByDocumentName(WTDocument doc,String statename){

    State state = State.toState(statename);
    try{
        LifeCycleManaged obj = (LifeCycleManaged) doc;
        obj = LifeCycleHelper.service.setLifeCycleState(obj,state);
        String stateDisplayName = obj.getLifeCycleState().getDisplay();
        if(stateDisplayName.equals(statename)){
            MethodContext.getContext().sendFeedback(new StatusFeedback("重新设置状态成功"));
        }
    }catch (WTException WTE){
        WTE.printStackTrace();
    }
}

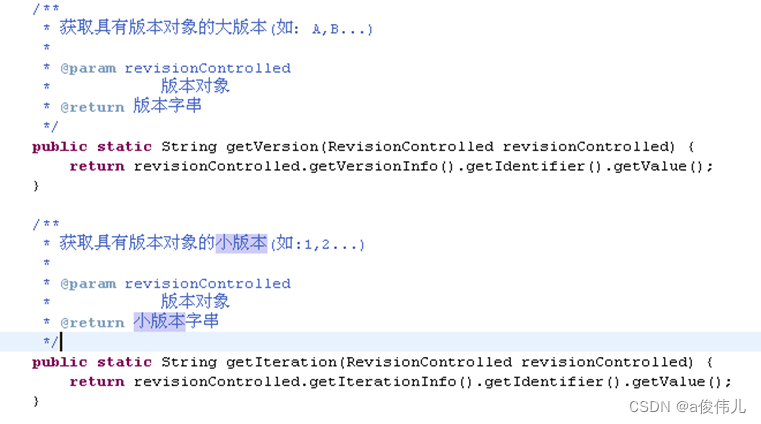

得到对象的大小版本

其中****wt.enterprise.RevisionControlled 是WTDoucment父类

请添加图片描述

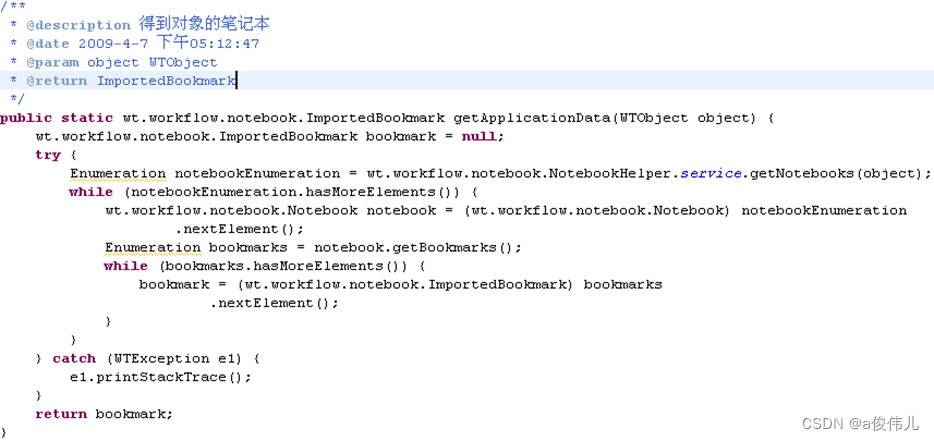

查询对象的笔记本

请添加图片描述

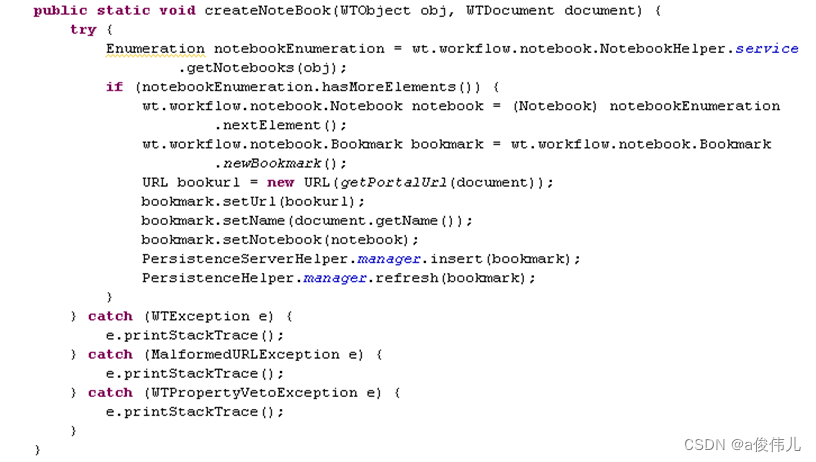

创建笔记本

请添加图片描述

部件操作

查询部件

请添加图片描述

更改部件编号

/**
 * 更改部件编号
 * @param wtPart
 * @param newNumber
 * @return
 * @throws WTException
 * @throws WTPropertyVetoException
 */
public static WTPart reNumberWTPart(WTPart wtPart,String newNumber) throws WTException, WTPropertyVetoException{
    WTPart part=(wt.part.WTPart)PersistenceHelper.manager.refresh(wtPart);
    WTPartMaster wtPartMaster=(WTPartMaster)part.getMaster();
    WTPartMasterIdentity wtpartmasterIdentity = (WTPartMasterIdentity) wtPartMaster
            .getIdentificationObject();
    if(!wtpartmasterIdentity.getNumber().equals(newNumber.trim())){
        wtpartmasterIdentity.setNumber(newNumber.trim());
        IdentityHelper.service.changeIdentity(wtPartMaster,wtpartmasterIdentity);
        part = (wt.part.WTPart)PersistenceHelper.manager.refresh(part);
    }
    return part;
}

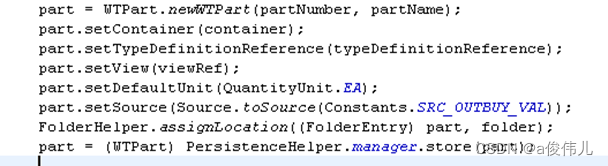

创建部件

请添加图片描述

部件生命周期

  • 查询生命周期
  • part.getState
    请添加图片描述

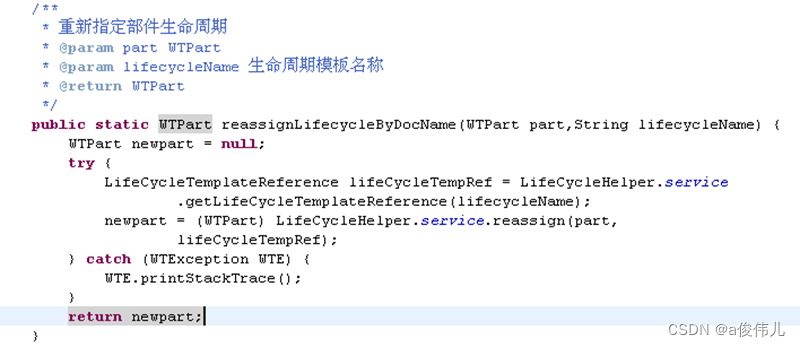

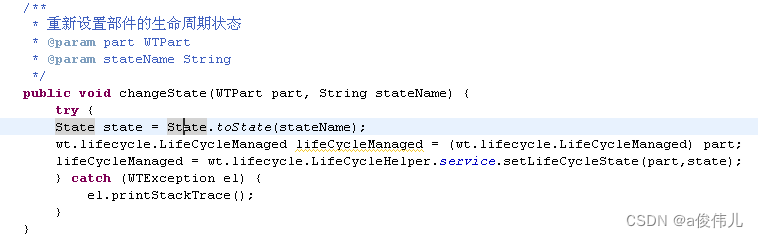

重新指定部件的生命周期状态

请添加图片描述

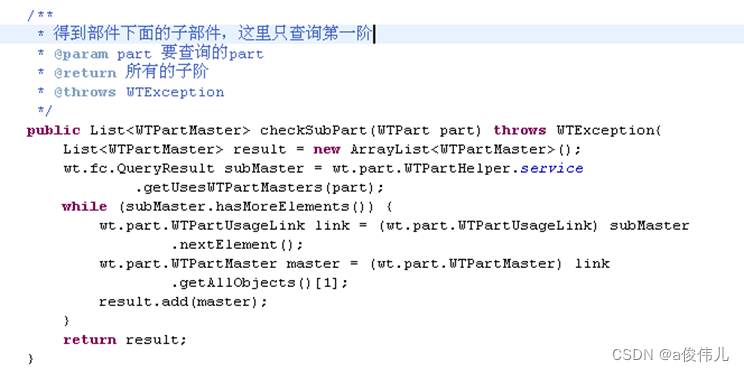

得到部件的子阶

请添加图片描述

查询部件的替代料

请添加图片描述

常见BOM属性

位号：

QueryResult queryresult = OccurrenceHelper.service.getUsesOccurrences(usageLink);

子阶料号：

usageLink.getQuantity().getAmount()

单位：

usageLink.getQuantity().getUnit()

查询对象的笔记本

请添加图片描述

创建笔记本

在这里插入图片描述

部件参考文档

查询参考文档

在这里插入图片描述

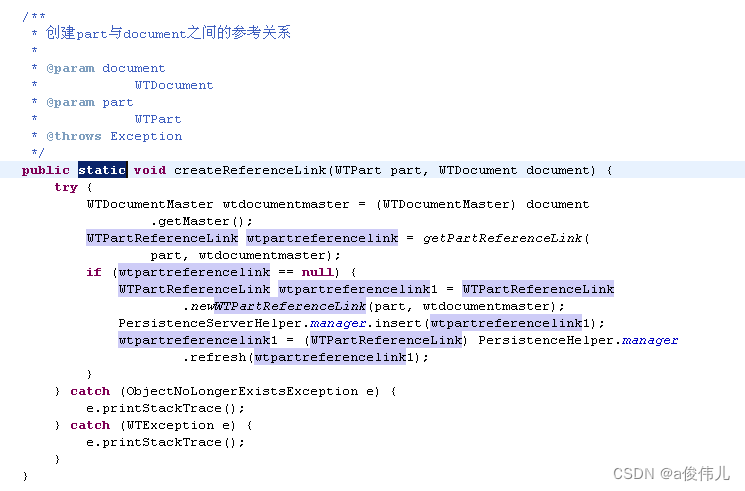

创建部件的参考文档

在这里插入图片描述

查询部件的说明文档

QueryResult docs = wt.part.WTPartHelper.service.getDescribedByWTDocuments(part)

创建部件的说明文档

WTPartDescribeLink link = WTPartDescribeLink.newWTPartDescribeLink(part,document);

PersistenceServerHelper.manager.insert(link);

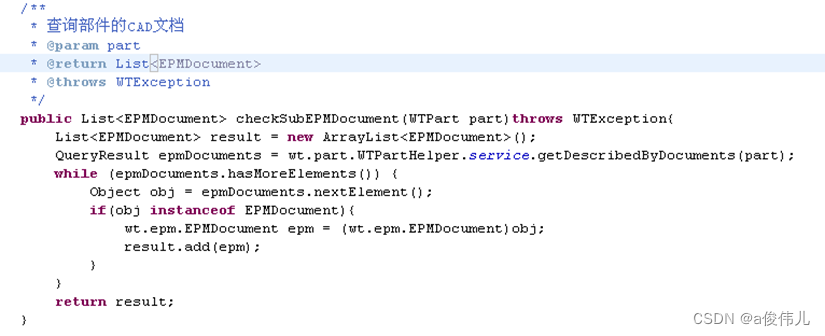

查询部件的CAD文档

在这里插入图片描述

容器文件夹、工作流

  • 容器

  • wt.inf.container.WTContainer接口：

  • wt.inf.container.OrgContainer, wt.pdmlink.PDMLinkProduct, wt.projmgmt.admin.Project2, wt.inf.library.WTLibrary实现这个接口

  • 文件夹

  • wt.folder.Folder****接口

    wt.folder.SubFolder:实现wt.folder.Folder接口

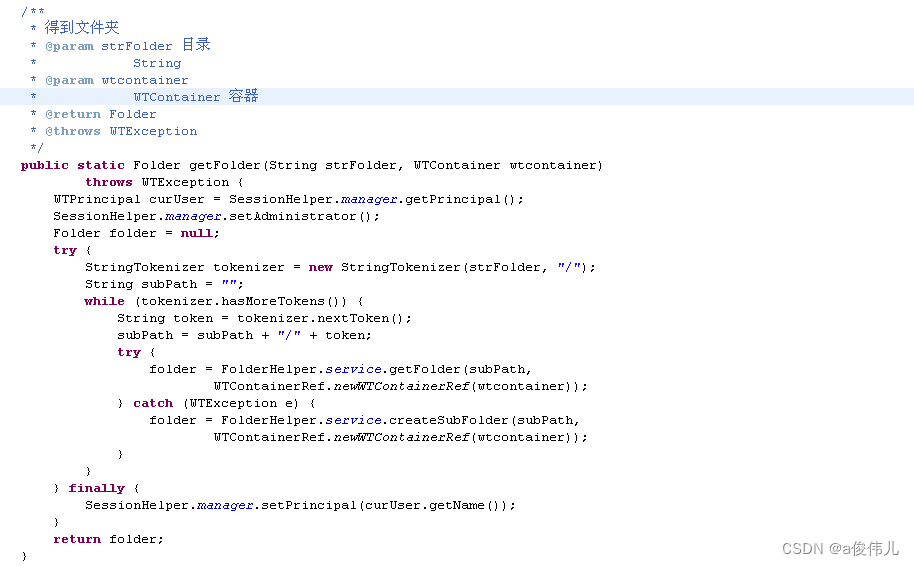

得到文件夹

在这里插入图片描述

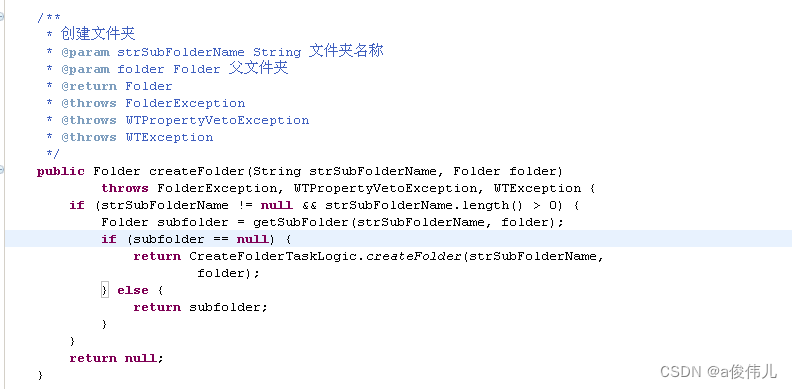

创建文件夹

在这里插入图片描述

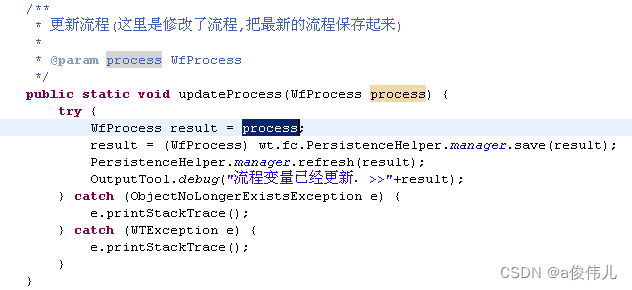

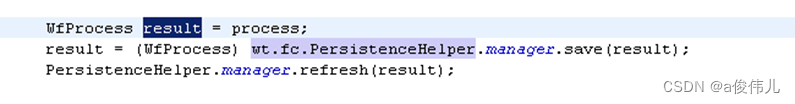

更新流程实例对象

变更在这里插入图片描述

  • 变更相关对象

  • **wt.change2.WTChangeActivity2:**变更任务

    **wt.change2.WTChangeOrder2:**变更通知

    **wt.change2.WTChangeRequest2:**变更请求

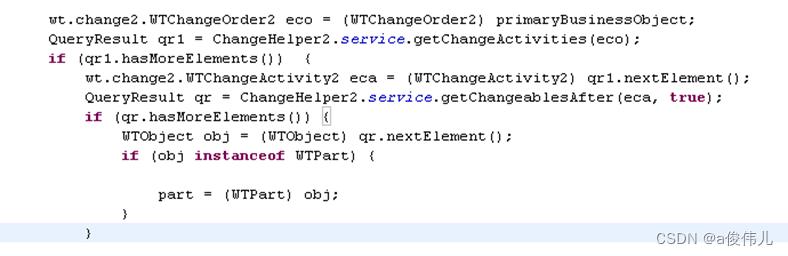

ECN中相关对象

在这里插入图片描述

升级

  • 升级对象 wt.maturity.PromotionNotice
  • 升级流程 升级流程PBO对象为wt.maturity.PromotionNotice

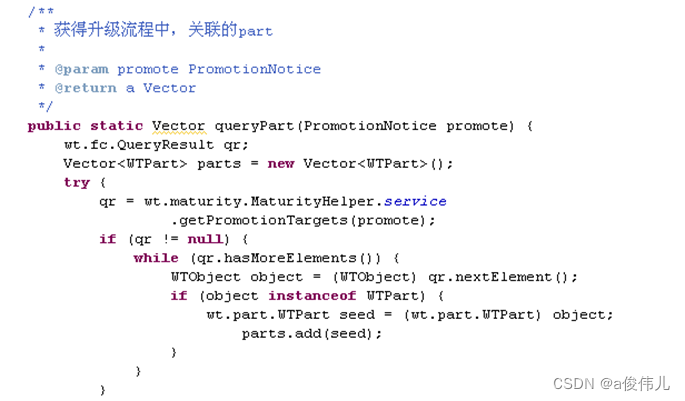

升级流程收集升级对象

在这里插入图片描述

权限操作

l**wt.team.Team****，团队

l**wt.project.Role****，角色

l**wt.org.WTPrincipal****，抽象类,子类：WTUser,WTGroup

l**wt.org.WTUser****，用户

l**wt.org.WTGroup****，组

lwt.session.SessionHelper

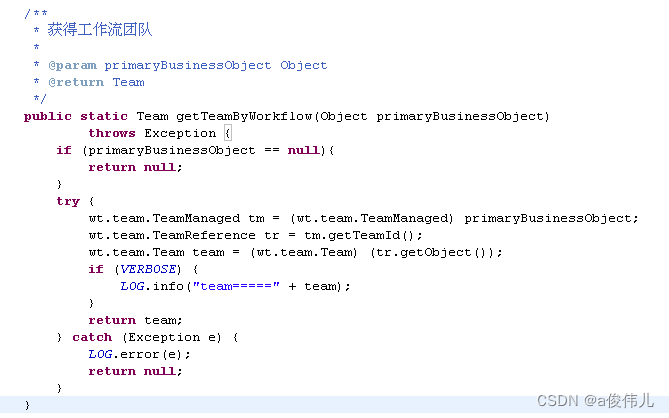

获取到工作流团队

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

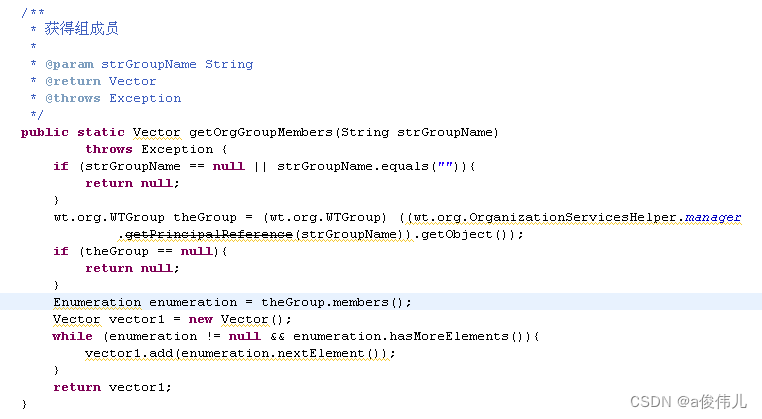

获取到组成员

在这里插入图片描述

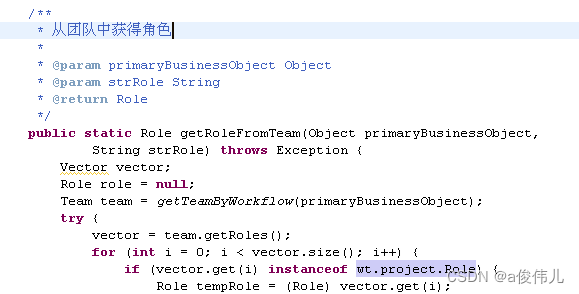

从团队中获得角色

在这里插入图片描述

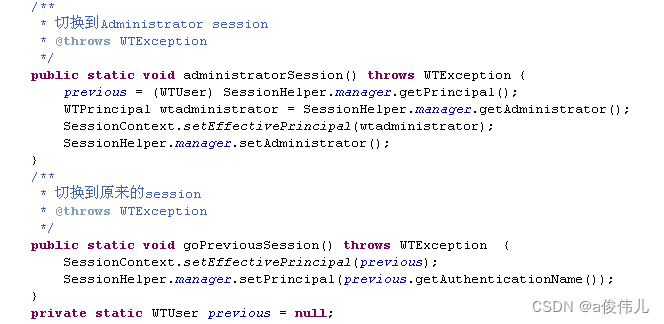

切换权限Session

在这里插入图片描述

项目

生命周期

生命周期相关对象

wt.lifecycle.LifeCycleManaged接口：所有具有生命周期的对象都实现这个接口;包括:WTPart,WTDocument

wt.lifecycle.State 生命周期状态

LifeCycleService接口：定义一些方法，对生命周期管理的对象进行操作

wt.lifecycle.StandardLifeCycleService****实现LifeCycleService接口

LifeCycleHelper：有一个LifeCycleService属性：service

高级查询

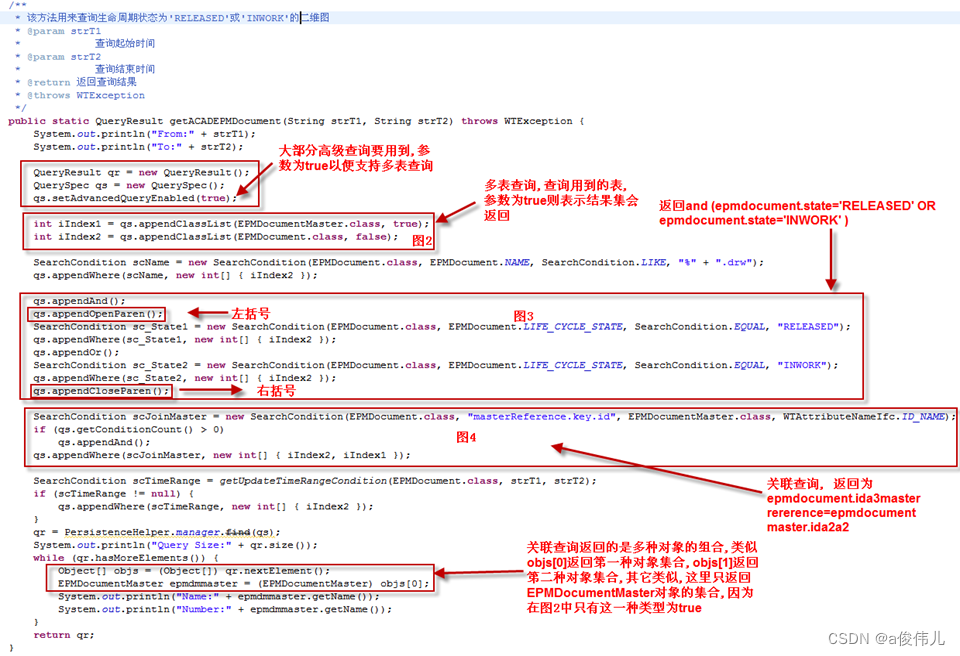

查询示例

l高级查询一般用于有多种约束条件的数据查询.用高级查询主要用来减少数据查询的次数,提高查询的效率.

需求**:

**该方法用来查询生命周期状态为‘****RELEASED’****或‘****INWORK’**的最新的二维图

查询设计**:

**1.**搜索条件

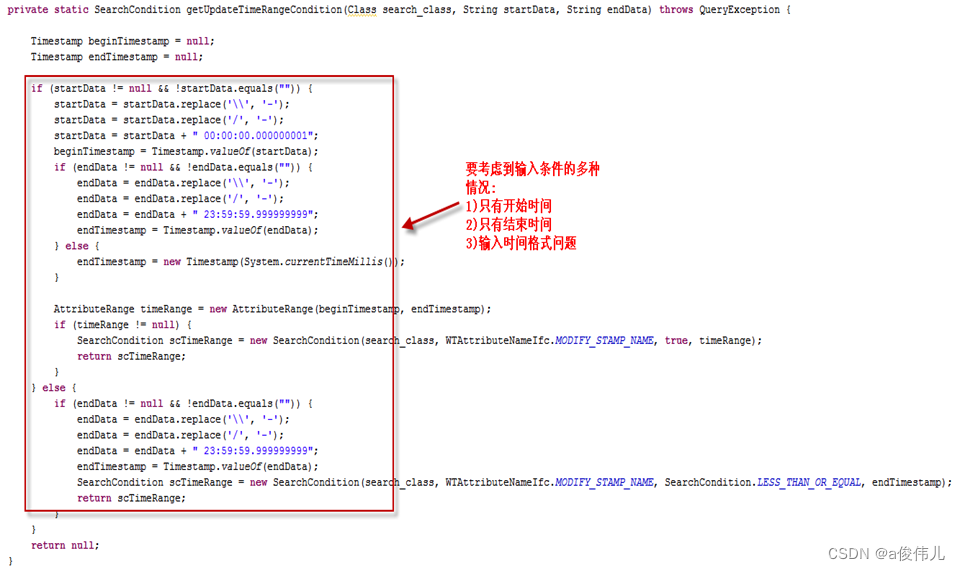

1)最后修改时间(输入从开始时间到结束时间)

2)状态为’RELEASED’或’INWORK‘

3)同一图纸只返回一个版本(通过EPMDocumentMaster返回一个)

**4)后缀名称为.**drw

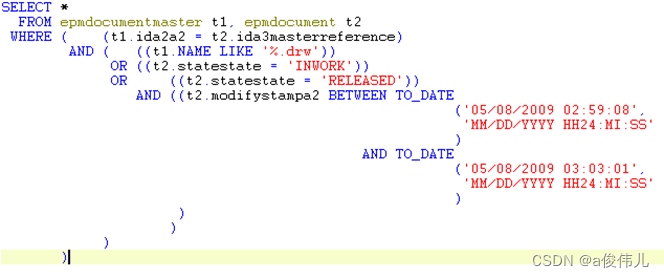

sql查询逻辑

在这里插入图片描述
在这里插入图片描述

询的次数,提高查询的效率.**

需求**:

**该方法用来查询生命周期状态为‘****RELEASED’****或‘****INWORK’**的最新的二维图

查询设计**:

**1.**搜索条件

1)最后修改时间(输入从开始时间到结束时间)

2)状态为’RELEASED’或’INWORK‘

3)同一图纸只返回一个版本(通过EPMDocumentMaster返回一个)

**4)后缀名称为.**drw

sql查询逻辑

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
