Altium Designer批量更改元器件的封装

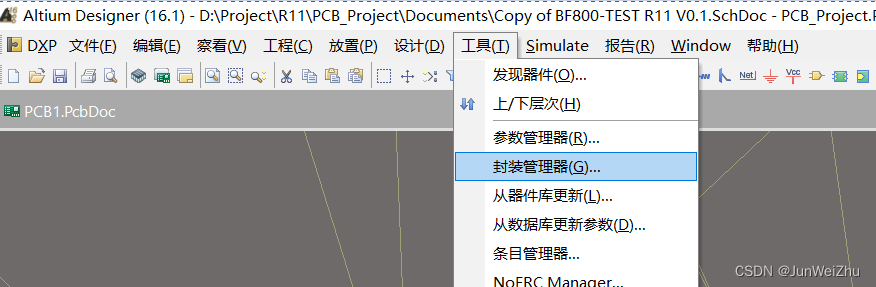

①选中原理图,工具→封装管理器;

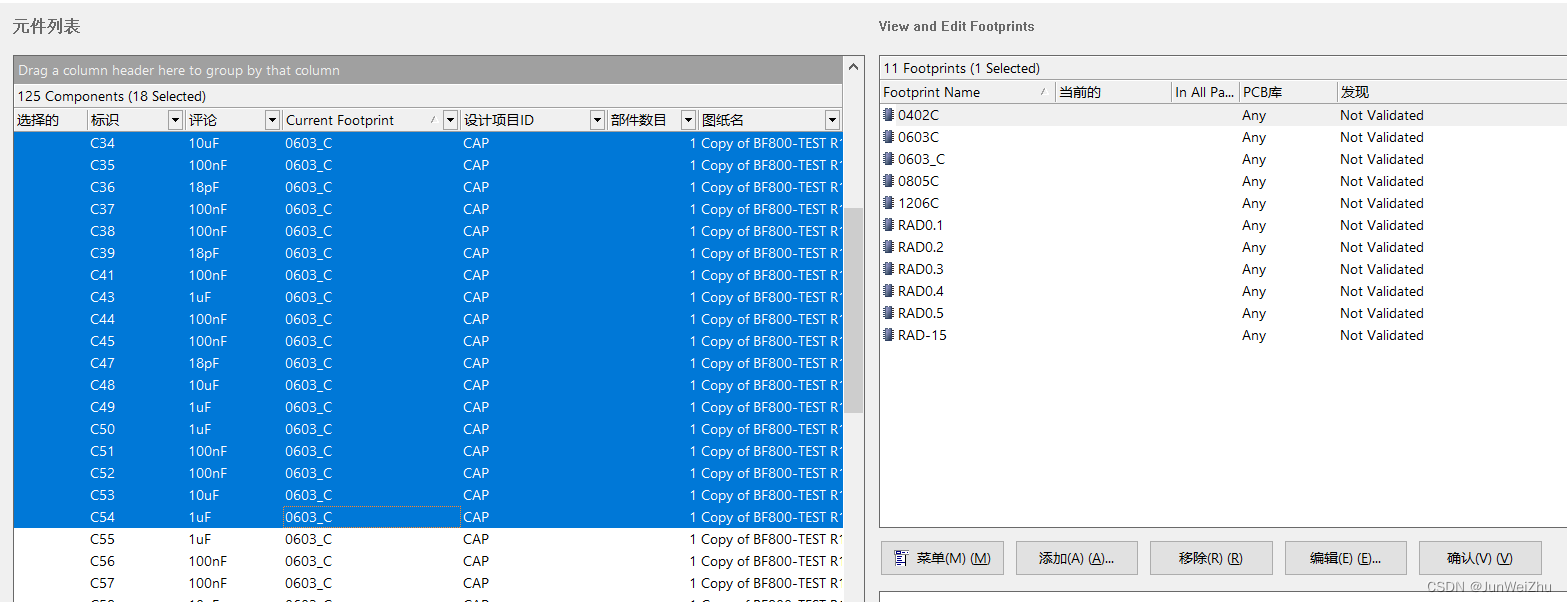

②点击Current Footprint按照封装名称进行排序,选中需要修改的元器件;(选中第一个,Shift选中最后一个,可以批量选中)

③右侧添加,封装模型浏览,选中需要修改成的封装,点击确定,再点击确定;

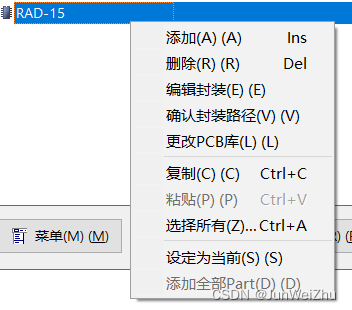

④右键点击添加的封装,设定为当前,完成后点击 接受变化;

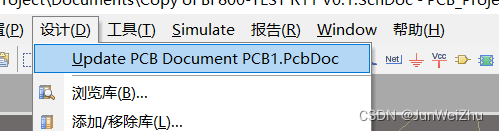

⑤重新更新PCB元器件即完成批量元器件替换。

### 如何在 Altium Designer批量修改元器件封装 #### 使用 Footprint Manager 工具 通过 `Tools -> Footprint Manager` 可以进入批量修改元器件封装的功能界面。Footprint Manager 是 Altium Designer 提供的一个强大工具,用于管理和调整设计中的元器件属性[^2]。 #### 具体操作流程 1. **启动 Footprint Manager** 在菜单栏中选择 `Tools -> Footprint Manager` 来打开管理器窗口。 2. **筛选目标元器件** 在 Component List 面板中找到并勾选需要修改封装元器件列表。可以通过过滤条件快速定位特定类型的元器件。 3. **按封装名称排序** 点击 Current Footprint 列表头,按照当前使用的封装名称进行升序或降序排列。这样便于识别哪些元器件具有相同的初始状态或者需要统一更改为的目标封装[^3]。 4. **多选元器件** 单击第一个待更新项,接着按下 Shift 键再单击最后一个连续项目即可实现范围内的全选;如果非连续,则利用 Ctrl 键逐一添加到选取集合当中。 5. **指定新封装** 对于已选定的一组或多组对象,右键点击任意一项,并从上下文菜单里挑选 Assign Footprint 动作来分配新的物理结构描述文件给它们。 6. **确认变更应用** 完成上述设置之后记得保存所做的改动至实际工程文档之中去反映最终效果变化情况。 ```python # 示例 Python 脚本 (仅作为概念展示, 并不适用于 AD 自身环境) def batch_update_footprints(components_list, new_package_name): updated_components = [] for component in components_list: if not hasattr(component, 'footprint'): continue old_fp = getattr(component, 'footprint') setattr(component, 'footprint', new_package_name) updated_components.append((component.name, old_fp)) return updated_components example_comps = ['C1', 'R10', 'U7'] new_pack = "SOIC-8" result = batch_update_footprints(example_comps, new_pack) for comp_info in result: print(f"{comp_info[0]} was changed from {comp_info[1]} to {new_pack}") ``` 此脚本仅为说明逻辑思路而编写,并不适合直接应用于 Altium Designer 的环境中运行。
