手把手教你学AD-如何批量修改元器件封装

最新推荐文章于 2024-06-15 16:30:52 发布
最新推荐文章于 2024-06-15 16:30:52 发布
阅读量1k 收藏 18
点赞数 4
文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Dorr1996/article/details/139181998
版权

目录

1、如何批量修改封装

        ①查看元器件是否有封装

        ②打开封装管理器

        ③选择封装

        ④检查封装是否添加成功

        [注1]已知库中封装具体名称可直接输入添加

       [注2]工程中不存在元器件封装的库

1、如何批量修改封装

        ①查看元器件是否有封装

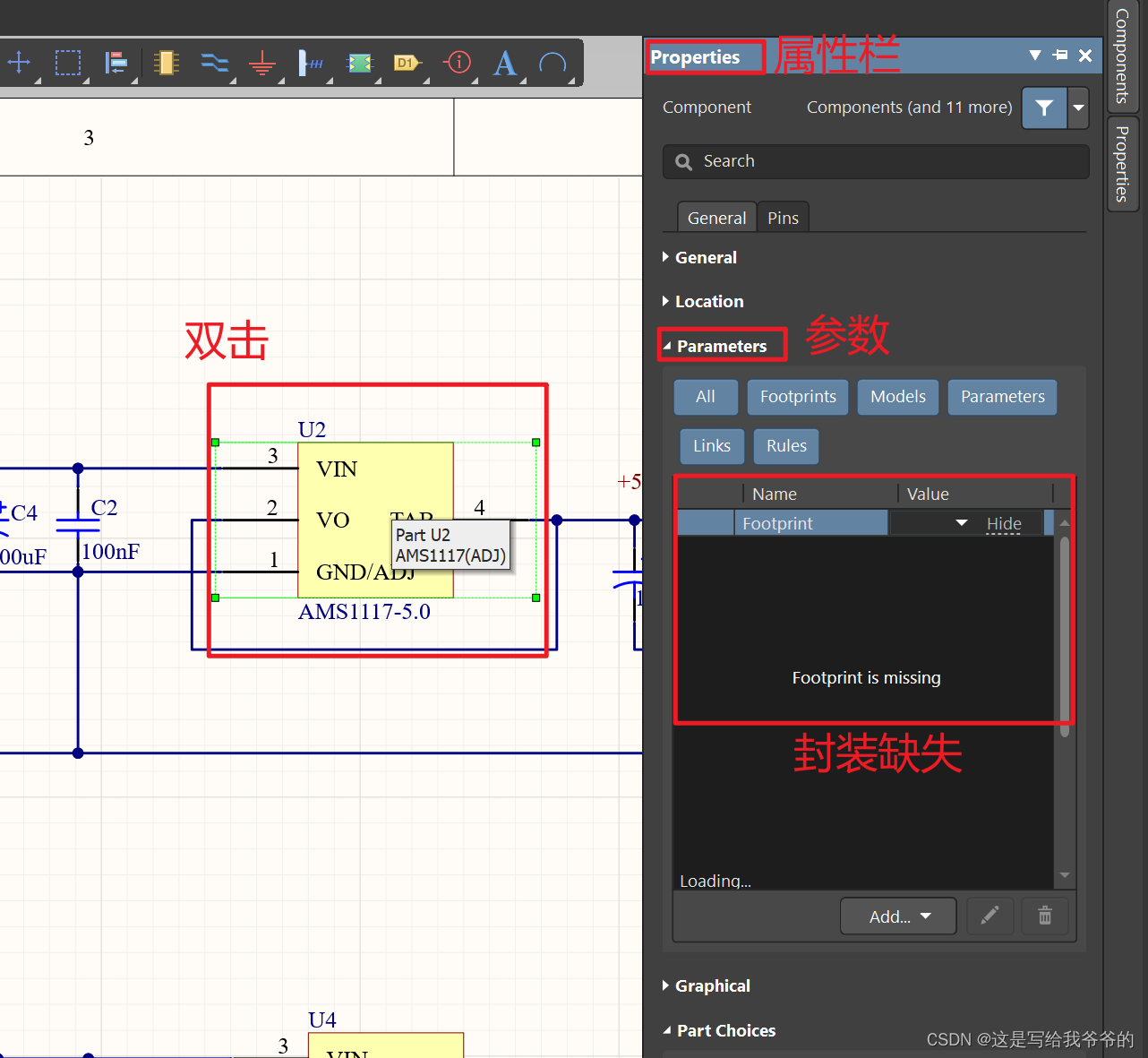

                在原理图中双击元器件，在右侧的属性栏中的参数板块中，显示封装缺失，即此元器件没有封装。

        ②打开封装管理器

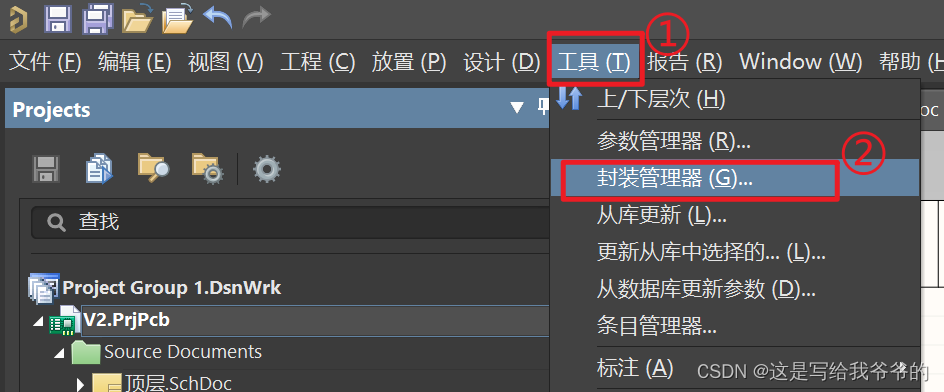

                点击工具 → 封装管理器   (Tools→Footpring Manager)

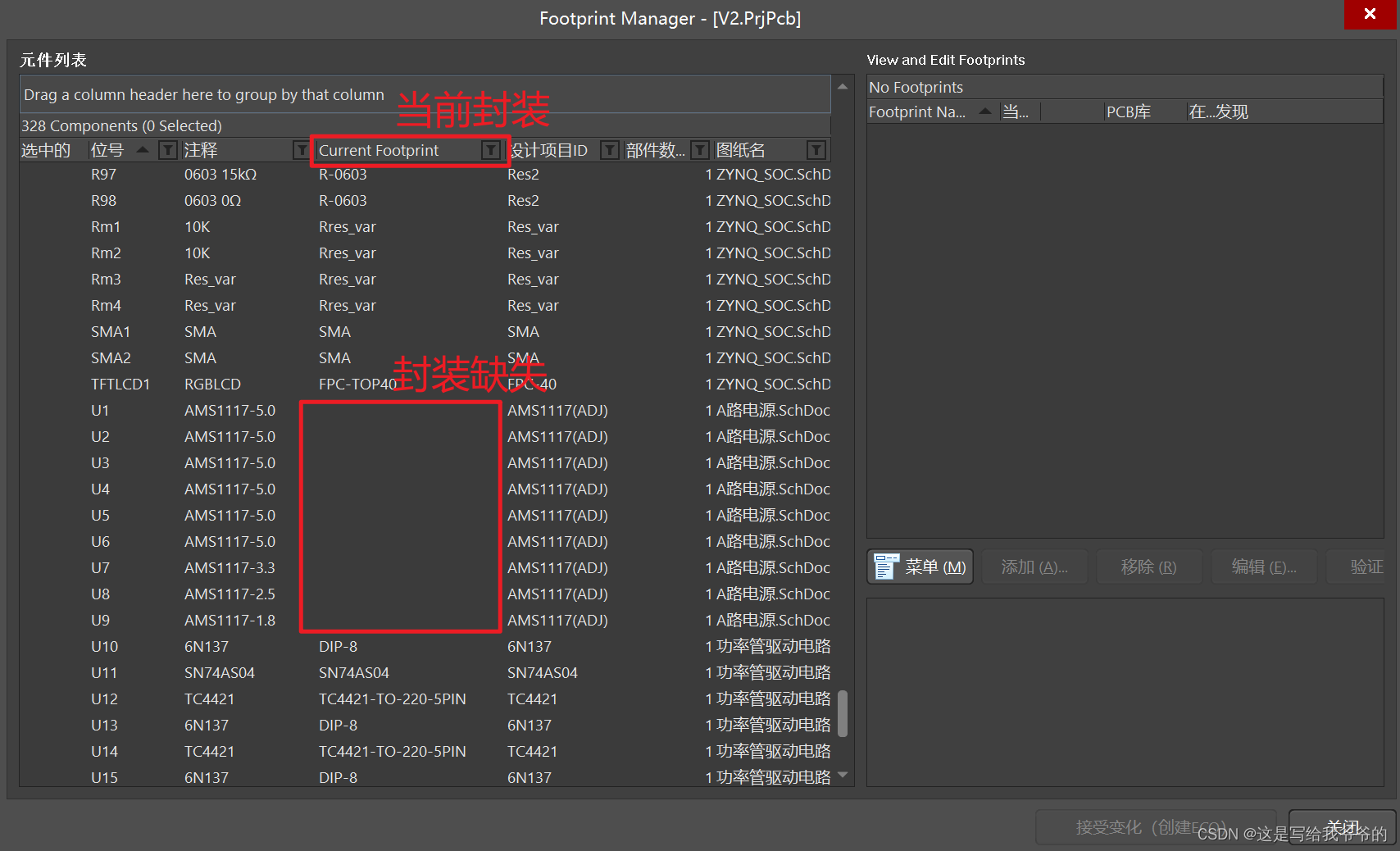

                弹出如下界面：

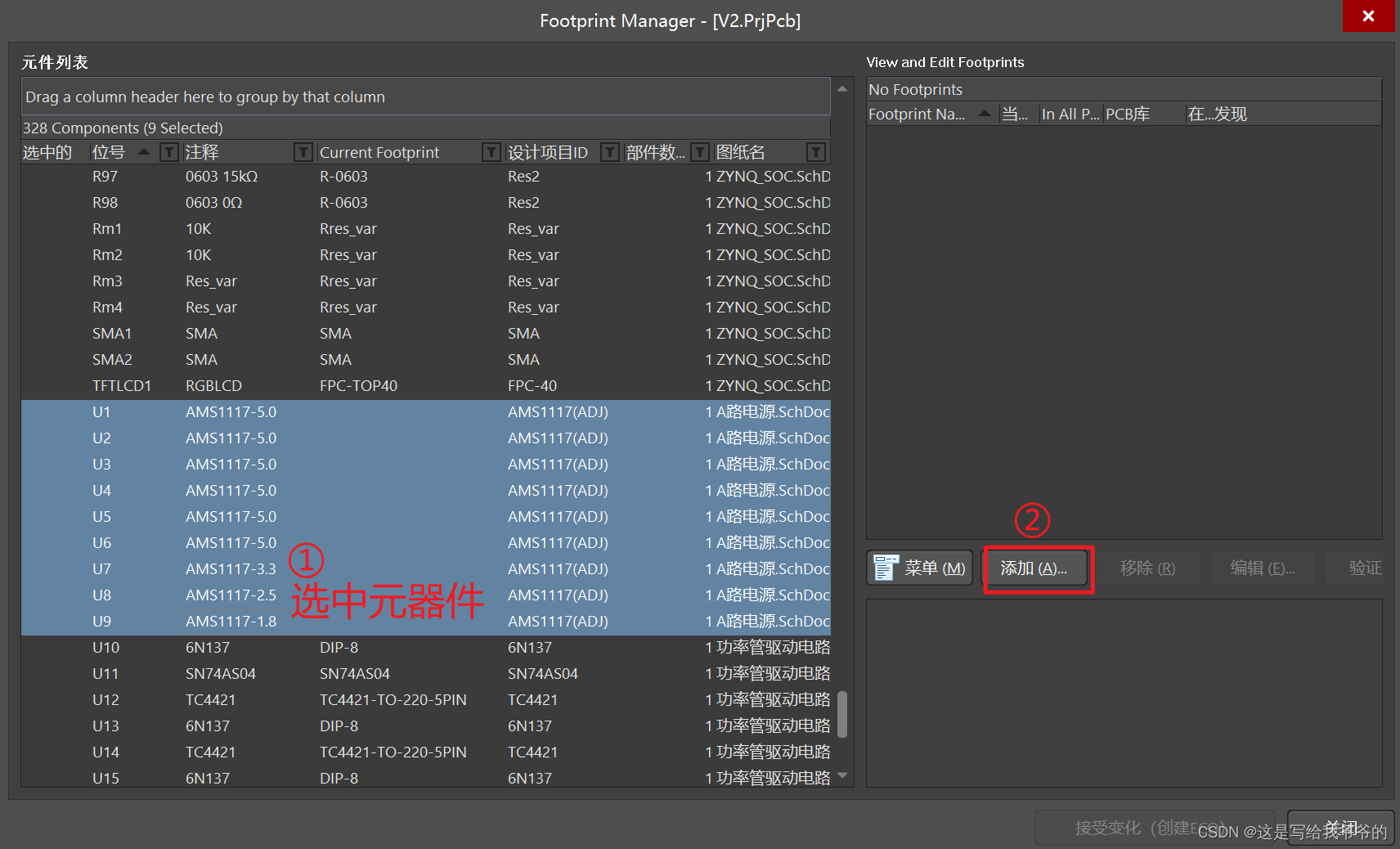

                        可以看到在原理图中，有9个AMS1117元器件封装是缺失的，按住shift片选元器件(或者按住ctrl依次选择)，点击右方的添加按钮。




        ③选择封装

                点击浏览



                弹出如下界面，①选择工程中包含此元器件封装的库，②选择库中此元器件的封装，③点击确定按钮。



                弹出如下界面，即表示封装已经成功选择，然后点击确定。



                弹出如下界面，点击接受变化。



                弹出如下界面，直接点击执行变更。



        ④检查封装是否添加成功

                双击即可发现右侧封装已经添加成功



        [注1]已知库中封装具体名称可直接输入添加

                手动输入封装名称（用于已知当前工程中封装名称的情况）



       [注2]工程中不存在元器件封装的库

                按照如下步骤，将库添加到工程中来

                然后就可以在此封装库中选择封装了
