1．设计任务

基于单片机的厨房天然气泄漏检测报警系统设计

基本要求：能检测厨房内天然气泄漏，并报警。

创新：当厨房内烟雾、蒸汽达到设定值时同时报警。

任务区分：A——通过播放蜂鸣声音报警，频率不同，报警的含义不同。

2. 设计要求

2.1系统方案论证

根据设计任务，分析设计系统的组成，给出实现设计任务的几种方案，分析比较几种设计方案的优略，本着尽量以软件代替硬件，同时力求电路简单，工作可靠的原则，确定总体设计方案。

2.2系统硬件电路设计

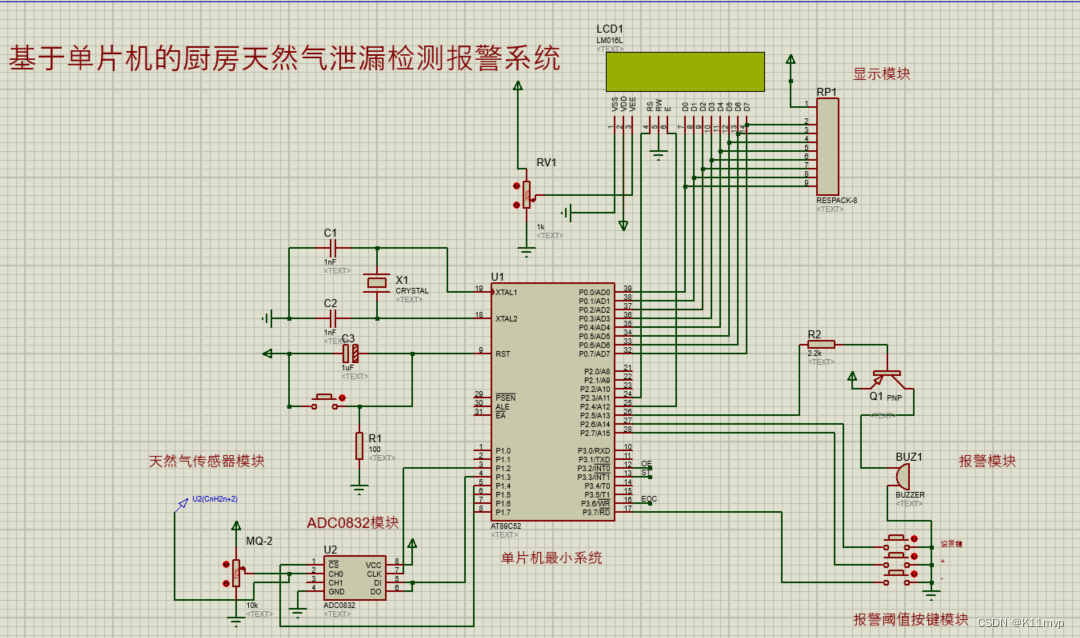

根据系统设计方案进行软、硬件的分配，软、硬件设计分别进行。硬件设计包括单片机最小系统和扩展接口及配置，硬件结构在设计时要选择合适的元器件，硬件电路要简洁、工作可靠，需用Proteus绘制整个系统的电路仿真原理图。

主函数

//³ÌÐòÍ·º¯Êý
#include <reg52.h>
#include <intrins.h>
//ÏÔÊ¾º¯Êý
#include <display.h>

//ºê¶¨Òå
#define uint unsigned int
#define uchar unsigned char

//¹Ü½ÅÉùÃ÷
sbit LED_R= P2^2;
sbit LED_G= P2^0;
sbit FENG = P2^5;
sbit CS   = P1^4;
sbit Clk = P1^2;
sbit DATI = P1^3;
sbit DATO = P1^3;
sbit Key1=P2^6;
sbit Key2=P2^7;
sbit Key3=P3^7;

unsigned char dat = 0;      //
unsigned char CH=0;       //
unsigned int sum=0;			 //
unsigned char m=0;
bit bdata flag;				  //
uchar set;					  //
uchar   K_ZERO=40;       //

void gaopin(void);
//º¯ÊýÉùÃ÷
extern void Key();

void delay(uint z)
{
	uint i,j;
	for(i=0;i<z;i++)
	for(j=0;j<121;j++);
}


//CH4Å¨¶È±äÁ¿
uchar temp=0;



uchar WARNING=150;		//


/****************************************************************************

****************************************************************************/
unsigned char adc0832(unsigned char CH)
{
	unsigned char i,test,adval;
	adval = 0x00;
	test = 0x00;
	Clk = 0;       //³õÊ¼»¯
	DATI = 1;
	_nop_();
	CS = 0;
	_nop_();
	Clk = 1;
	_nop_();


	if ( CH == 0x00 )
	{
		Clk = 0;
		DATI = 1;
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
		DATI = 0;
		_nop_();
		Clk = 1;
		_nop_();
	}
	else
	{
		Clk = 0;
		DATI = 1;
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
		DATI = 1;
		_nop_();
		Clk = 1;
		_nop_();
	}

	Clk = 0;
	DATI = 1;
	for( i = 0;i < 8;i++ )
	{
		_nop_();
		adval <<= 1;
		Clk = 1;
		_nop_();
		Clk = 0;
		if (DATO)
		adval |= 0x01;
		else
		adval |= 0x00;
	}
	for (i = 0; i < 8; i++)
	{
		test >>= 1;
		if (DATO)
		test |= 0x80;
		else
		test |= 0x00;
		_nop_();
		Clk = 1;
		_nop_();
		Clk = 0;
	}
	if (adval == test)
	dat = test;
	nop_();
	CS = 1;
	DATO = 1;
	Clk = 1;
	return dat;
}

void init()
{
	TMOD=0x01;			//
 	TL0=0xb0;
 	TH0=0x3c;			//
 	EA=1;				//
	ET0=1;				//
 	TR0=1;				//
}

void AlcoholCalibration(void)
{
	sum = 0;
	for(m=0;m<50;m++)
	{
		sum = adc0832(0)+sum;
	}
	temp=sum/50;
	K_ZERO = 500 * temp / 256;
	Display_1602(0,WARNING);
}

void main()
{
	Init1602();						 //
	init();							 //
	while(1)
	{
		for(m=0;m<50;m++)
		sum = adc0832(0)+sum;
		temp=sum/50;
		if (temp > K_ZERO)
				temp = temp - K_ZERO;
		else
				temp= 0;
		sum=0; 						//
		if(set==0)					 //
		Display_1602(temp,WARNING);	 //
		if(temp<WARNING&&set==0)	 //
		{
			flag=0;					 //
		}
		else if(temp>WARNING&&set==0)//
		{
			flag=1;
		}
		Key();
		gaopin();
	}
}

void Key()
{
	if(Key1==0)
	{
		while(Key1==0);
		FENG=0;
		set++;
		flag=0;
		TR0=0;
	}
	if(set==1)
	{
		write_com(0x38);
		write_com(0x80+0x40+8);
		write_com(0x0f);//
		write_com(0x06);//
		FENG=1;

	}
	else if(set>=2)
	{
		set=0;
		write_com(0x38);
		write_com(0x0c);
		FENG=1;
		flag=1;
		TR0=1;
	}
	if(Key2==0&&set!=0)			//
	{
		while(Key2==0);			//
		FENG=0;					//
		WARNING++;				//
		if(WARNING>=255)		//
		WARNING=0;				//
		write_com(0x80+0x40+6);
		write_data('0'+WARNING/100);
		write_data('0'+WARNING%100/10);//
		write_data('0'+WARNING%100%10);//
		write_com(0x80+0x40+8);//Î»ÖÃ
		FENG=1;						//
	}
	else if(Key2==0&&set==0)
	{
		AlcoholCalibration(); //
	}
	if(Key3==0&&set!=0)				//
	{
		while(Key3==0);
		FENG=0;
		WARNING--;
		if(WARNING<=0)
		WARNING=255;
		write_com(0x80+0x40+6);
		write_data('0'+WARNING/100);
		write_data('0'+WARNING/10%10);
		write_data('0'+WARNING%10);
		write_com(0x80+0x40+8);//
		FENG=1;
	}
}

void gaopin()
{
	unsigned char i;
	if(temp>170)
	{
		for(i=0;i<10;i++)
		{
			FENG=!FENG;
			delay(100);
		}

	}
}


void  time1_int(void) interrupt 1
{
	uchar count;
	TL0=0xb0;
 	TH0=0x3c;
  	count++;
	if(count==10)
	{
		if(flag==0)						  //
		{
			LED_G=0;
			LED_R=1;
			FENG=1;						  //
		}
		if(flag==1)
		{
			LED_G=1;
			LED_R=0;
			FENG=0;
		}
	}

  	if(count==20)
   	{
		count=0;
		if(flag==0)
		{
			LED_G=1;
			LED_R=1;
			FENG=1;
		}
		if(flag==1)
		{
			LED_G=1;
