QX4115 完美代替PT4115 降压恒流LED驱动芯片

概述                                                                              特点
  QX4115 是一款降压、恒流、高效率                          最大输出电流：1.2A
的高亮度LED 驱动器。QX4115 特别适合                    宽输入电压范围：8V～30V
宽输入电压和宽负载范围的应用，输入电                     高电流精度：±5%
压范围从8V 到30V，负载输出电压可从                        高效率：97%
3V 到28V。通过外接电阻可以设定输出电                    负载开路和短路保护
流，输出电流可达1.2A，且恒流精度高。                     PWM 和线性调光
  QX4115 只需很少的外接元件就可实                           滞环控制：无需补偿
现降压、恒流驱动功能，并可以通过DIM                      最高工作频率：1MHz
引脚实现PWM 和线性调光功能，且当                          内置过温电流补偿控制
VDIM=0V 时，整个芯片关断进入低功耗待                   DIM 脚接NTC 电阻到地实现过温
机模式。另外，当DIM 脚接NTC 电阻到                       电流补偿
地可实现输出LED 过温电流补偿功能。                        DIM 脚接电阻到地实现亮度调节
  QX4115 内置负载开路和负载短路保护功能                应用领域
有效地保护恒流控制系统                                               建筑、安防、工业、环境照明

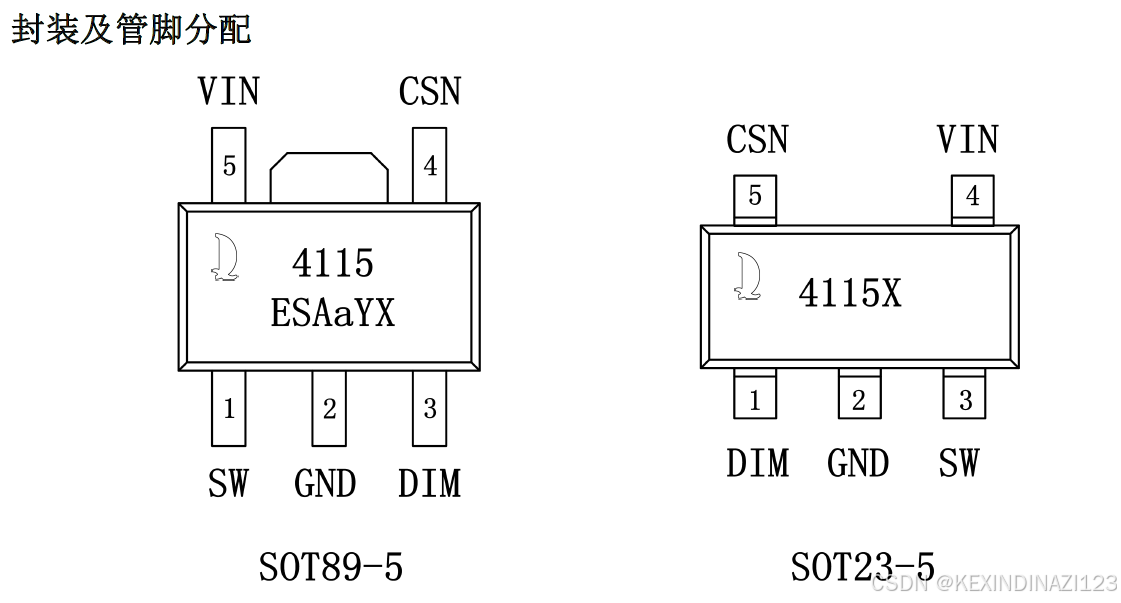

  QX4115 采用SOT89-5 和SOT23-5封装                      车灯、指示灯、应急灯 MR16 等
