音视频同步原理及实现

音视频同步原理及实现

本文主要描述音视频同步原理，及常见的音视频同步方案，并以代码示例，展示如何以音频的播放时长为基准，将视频同步到音频上以实现视音频的同步播放。内容如下：

• 1.音视频同步简单介绍
• 2.DTS和PTS简介
  • 2.1I/P/B帧
  • 2.2时间戳DTS、PTS
• 3.常用同步策略
• 4.音视频同步简单示例代码

1.音视频同步简单介绍

对于一个播放器，一般来说，其基本构成均可划分为以下几部分：

数据接收（网络/本地）->解复用->音视频解码->音视频同步->音视频输出

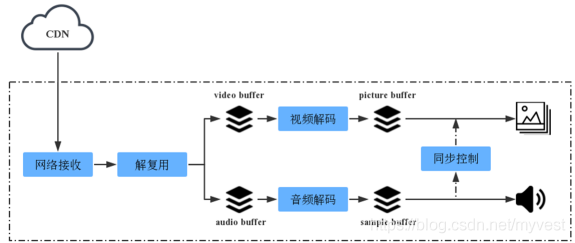

基本框架如下图所示：

为什么需要音视频同步？
媒体数据经过解复用流程后，音频/视频解码便是独立的，也是独立播放的。而在音频流和视频流中，其播放速度都是有相关信息指定的：

• 视频：帧率，表示视频一秒显示的帧数。
• 音频：采样率，表示音频一秒播放的样本的个数。

从帧率及采样率，即可知道视频/音频播放速度。声卡和显卡均是以一帧数据来作为播放单位，如果单纯依赖帧率及采样率来进行播放，在理想条件下，应该是同步的，不会出现偏差。

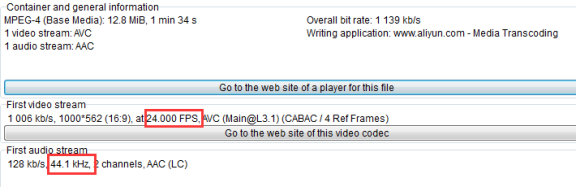

以一个44.1KHz的AAC音频流和24FPS的视频流为例：

一个AAC音频frame每个声道包含1024个采样点，则一个frame的播放时长(duration)为：(1024/44100)×1000ms = 23.22ms；一个视频frame播放时长(duration)为：1000ms/24 = 41.67ms。

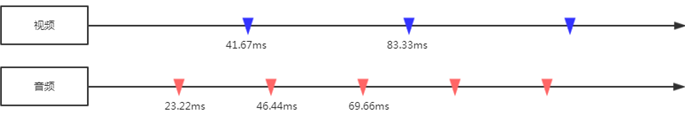

理想情况下，音视频完全同步，音视频播放过程如下图所示：

但实际情况下，如果用上面那种简单的方式，慢慢的就会出现音视频不同步的情况，要不是视频播放快了，要么是音频播放快了。可能的原因如下：

1. 一帧的播放时间，难以精准控制。音视频解码及渲染的耗时不同，可能造成每一帧输出有一点细微差距，长久累计，不同步便越来越明显。（例如受限于性能，42ms才能输出一帧）
2. 音频输出是线性的，而视频输出可能是非线性，从而导致有偏差。
3. 媒体流本身音视频有差距。（特别是TS实时流，音视频能播放的第一个帧起点不同）

所以，解决音视频同步问题，引入了时间戳：
首先选择一个参考时钟（要求参考时钟上的时间是线性递增的）；
编码时依据参考时钟上的给每个音视频数据块都打上时间戳；
播放时，根据音视频时间戳及参考时钟，来调整播放。
所以，视频和音频的同步实际上是一个动态的过程，同步是暂时的，不同步则是常态。以参考时钟为标准，放快了就减慢播放速度；播放快了就加快播放的速度。

接下来，我们介绍媒体流中时间戳的概念。

2.DTS和PTS简介

2.1I/P/B帧

在介绍DTS/PTS之前，我们先了解I/P/B帧的概念。I/P/B帧本身和音视频同步关系不大，但理解其概念有助于我们了解DTS/PTS存在的意义。
视频本质上是由一帧帧画面组成，但实际应用过程中，每一帧画面会进行压缩（编码）处理，已达到减少空间占用的目的。

编码方式可以分为帧内编码和帧间编码。

内编码方式：

即只利用了单帧图像内的空间相关性，对冗余数据进行编码，达到压缩效果，
