STP 生成树协议的原理以及配置的讲解

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、环路引起的问题

1，环路引起的问题之一：广播风暴

二，MAC地址表不稳定

二、STP的作用

1.消除环路

2.链路备份

当有环路存在时，广播的发送会引起全网的广播风暴，因此需要打破环路生成的条件，而生成树协议就是解决二层广播风暴的重要手段，另外我们会阻塞一些端口，打破环路生成条件，当链路出问题时，这些被阻塞的端口可以过渡到转发状态，实现链路备份的作用

三、BPDU网桥协议数据单元

STP的各种选举是通过交换BPDU报文来实现的，BPDU直接封装在以太网帧中，（802.3+802.2）对于参与STP的所有交换机，它们都通过数据消息的交换来获取网络中其他交换机的信息。这种消息称为BPDU。BPDU直接封装在二层的协议里
功能：
1，选举根桥
2，确定冗余路径位置
3，通过阻塞特定端口来避免环路
4，通告网络的拓扑变更
5，监控生成树状态
BPDU每两秒由根桥发送一次（拥有最小bridge-id的交换机成为根桥）
最初的网络每个SW都认为自己是根桥，都会发送BDPU比较Lowest BID，选举出一个根桥，只有根桥发送BPDU。非根桥只转发，转发时只修改bridge-id和cost字段

BPDU分两类

1，配置BPDU-通常由根网桥以周期性间隔发出，包括STP参数。用于进行各种选举。
2，TCN BPDU-这种BPDU是当交换机检测到拓扑变更时所产生的，可由非根网桥发出

选举根交换机的规则

lowest BID=网桥优先级+MAC地址（越小越优）
交换机默认网桥优先级是32768
设置根网桥两种方法
1，修改网桥优先级命令【SW1】是stp priority 0（数值需设定为4096的倍数）
2，设置此网桥为根网桥
【SW1】stp root primary（优先级变为0）
查看根桥命令：display stp
查看端口状态：display stp brief

端口角色

RP：根端口，每个非根网桥上有且只有一个，选举到达根网桥路径开销最小的成为根端口
DP：指定端口，根网桥每个端口都是指定端口，非根网桥上需转发数据端口也是指定端口
AP：预备端口，该接口状态为blocking状态，只收BPDU,不发BPDU

端口状态

blocking/discarding（阻塞状态）：不转发数据帧，不学习MAC地址表，接收并处理BPDU，不发生BPDU
listening（学习状态）：不转发，学习，参与生成树计算接收并发送BPDU
forwarding（转发状态）：转发数据帧，学习mac地址表参与生成树计算，接收并发送BPDU。
blocking到forwarding有50秒过渡时间
blocking到listening有20秒老化时间
listening到learning有15秒的过渡时间

选举根端口，指定端口规则·

1，lowest path cost to root bridge（到达根的最小路径开销）
2，lowest sender BID（最小的发送方BID）
3，lowest sender port id（最小发送方ID）端口优先级（默认128）+发送方端口号
带宽越大，cost（路径开销值越小）

MSTP和RSTP的作用

mstp：多实例生成树。让指定的一个vlan或是多个VLAN生成一棵树，实现链路负载均衡。
rstp：快速生成树协议，缩短生成树端口。由阻塞到转发状态过渡时间。

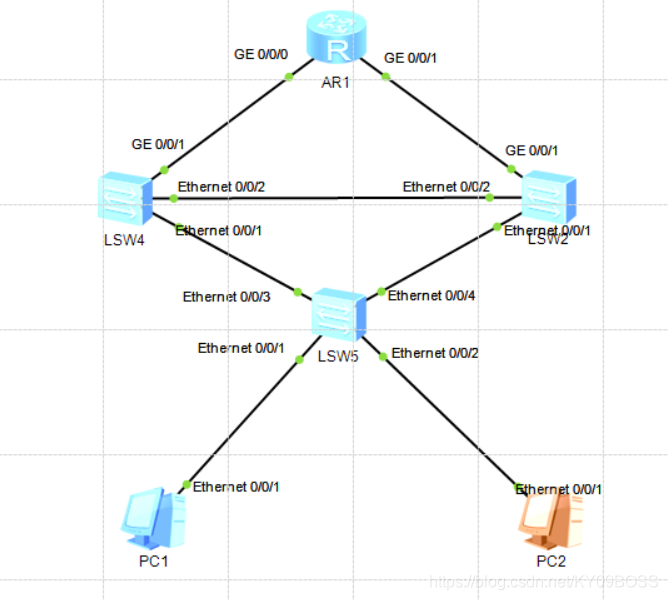

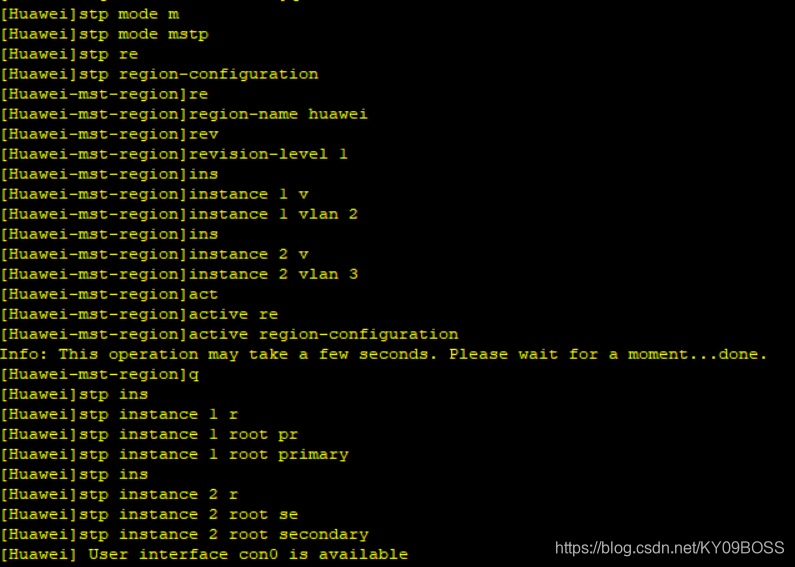

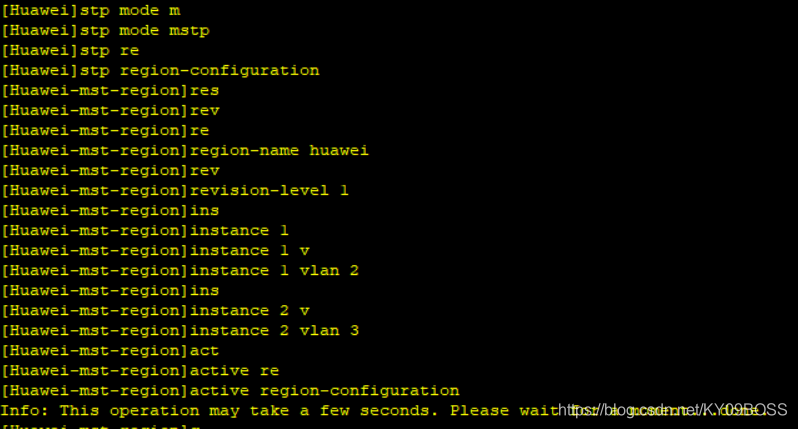

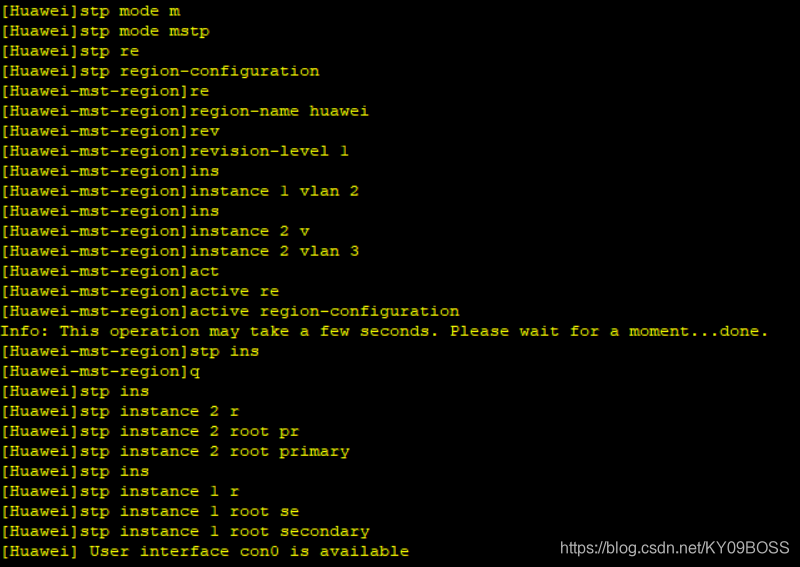

实例：
