【存储知识学习】第八章-Fibre Channel协议《大话存储》阅读笔记

8.5 引入FC的优势

8.5.1 提高扩展性

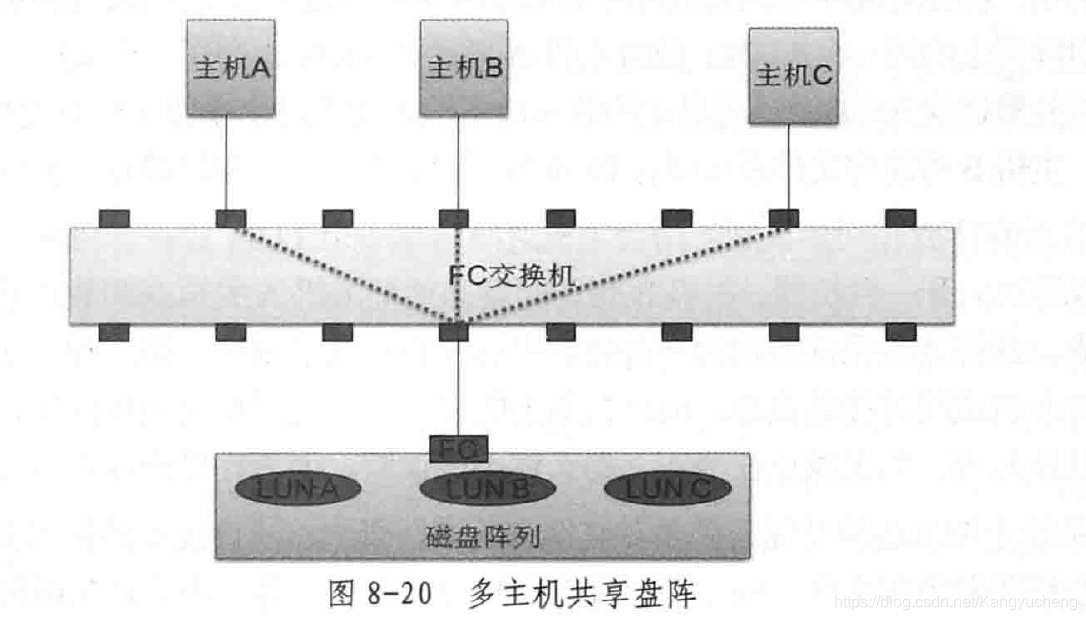

一台盘阵如果只能提供一个FC前端接口，同样可以连接多台主机，办法是把它们都连接狂一台FC交换机上。引入包交网络之后，首先时速度提升一大截，其次时由于包交换的架构，可以很容易地实现多个节点收发数据的目的。

8.5.2 增加了传输距离

具有现在通信的特质，比如可以使用光纤。主机可以和几百米，甚至上千米的盘阵相连并读写数据。

8.5.3 解决了安全性问题

（1）独占式访问

（2）共享式访问，即使任何人来访问，没有任何限制

（3）磁盘阵列在控制器上做手脚

（4）FC设备上做手脚

8.6 多路径访问目标

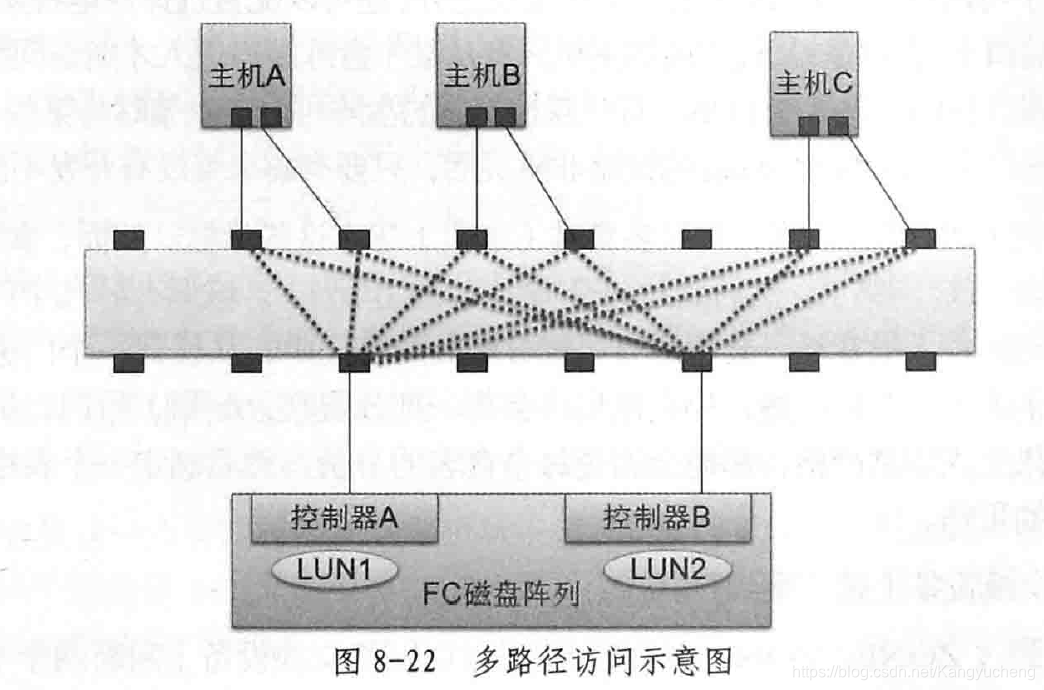

如图,具有双控制器的盘阵.两个控制器都接到了交换机上.这么做是为了避免吗单点故障，一旦某块FC卡出现了故障，另一块仍然可一个维持主机到盘阵的通路，数据流可以立即转向另外一块卡。

8.7 FC的四次Login过程

每个FC节点连到FC Fabric网络里需要经历4次Login过程。

第一次Login相当于TCPIP网络里的DHCP过程，FC交换机需要为每个FC节点分配一个Fabric ID，也就相当于IP地址，有了这个ID，数据包才能被FC交换机正确的交换，FC交换机是根据Fabric ID而不是WWPN（相当于以太网的MAC地址）作交换的。

第二次Login过程，相当于Windows里的WINS服务器注册和资源发现过程，我们熟知的网上邻居，有两种访问方式，一种是广播方式，另一种是所有Windows PC都向WINS服务器（其IP地址预先在每台PC上被配置好）注册，双击网上邻居时候每台PC都会从WINS服务器拉取目前网络上的PC机信息。FC也有这个过程，FC节点在FC Fabric里的第二次Login过程，就是向Name Server注册自己，并拉取目前FC网络里的所有Target节点信息（只有FC Initiator节点才会主动拉取资源，Target节点只注册不拉取），在第二次Login的过程中，其实包含了两次“子Login”过程，每个FC节点要注册到Name Server，必须先向Name Server发起Port Login过程，Port Login其实是指FC网络底层端口级别的Login，一个Fabric ID所在的端口要与另一个Fabric ID所在的端口发起通信，必须先Port Login，成功之后，再发起Process Login，所谓“Process Login”就是进程级别的Login，就是发起端的程序要向对方表明我是相与你处运行的哪个程序通信，这就相当于TCPIP的端口号，到底要连接对方的哪个端口，每个端口都有一个上层应用程序在监听，向Name Server注册，那么Name Server上一定要运行一个管理注册过程和资源列表的程序，发起端就是在声明要与这个程序连通，从而注册自己，所以要向对方的FC底层协议栈声明“请将数据包发送给注册和资源管理这个Process”，所以才叫做“Process Login”，与TCPIP向某端口的三次握手机制类似。经过这两次子Login，发起端才真正的与Name Server上的程序进行数据交互，从而完成注册和资源拉取过程。

第三次Login过程，就是FC Initiator节点向所有自己看到的Target节点发起Port Login，成功之后，就开始第四次Login，也就是向Target节点发起Process Login，这里的“Process”一定就是对方的FCP Target程序了，这个程序被集成在了FC卡的Port Driver的下层。
