【声学】径向基函数声学层析成像（Matlab实现）

程序猿鑫

于 2024-10-31 08:17:18 发布

阅读量722

点赞数 13

文章标签： matlab 开发语言

本文链接：https://blog.csdn.net/Ke_Yan_She/article/details/143379610

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

一、技术原理：该技术利用径向基函数来处理声学信号。径向基函数是一种具有特定数学形式的函数，其特点是对于输入的空间位置变量，函数值仅取决于该位置与某一中心位置的距离。在声学层析成像中，通过在空间中布置一系列的声学传感器，接收来自不同方向的声波信号。这些信号经过处理后，利用径向基函数来构建关于被测物体内部声学特性的数学模型。通过求解这个模型，可以得到被测物体内部的声学参数分布，从而实现对物体的成像。

二、应用领域：1. 无损检测：可以对材料或结构内部的缺陷进行检测，如检测金属材料中的裂纹、空洞等。由于声学层析成像不破坏被测物体，因此在工业生产中具有重要的应用价值。 2. 医学成像：在医学领域，径向基函数声学层析成像可以用于对人体内部组织的成像，例如对肝脏、肾脏等器官的病变进行检测。 3. 地质勘探：可以用于探测地下岩层的结构和特性，帮助地质学家了解地下地质情况。

三、优势：1. 高分辨率：能够提供较高的空间分辨率，对被测物体内部的细节进行清晰成像。 2. 适应性强：对于不同形状和大小的物体都能进行有效的成像，具有较强的适应性。 3. 非接触式：声学传感器与被测物体之间无需直接接触，不会对被测物体造成损伤。 4. 实时性：在一定条件下可以实现实时成像，为动态过程的监测提供了可能。

四、挑战与发展趋势挑战方面，该技术在复杂环境中的应用还存在一些问题，如噪声干扰、多路径传播等会影响成像质量。此外，对于大规模物体的成像，计算量较大，需要进一步提高计算效率。发展趋势上，未来径向基函数声学层析成像技术将不断提高成像分辨率和精度，拓展应用领域。同时，与其他成像技术的融合也是一个重要的发展方向，例如与光学成像、磁共振成像等技术相结合，实现多模态成像，为更准确地了解被测物体提供更多的信息。

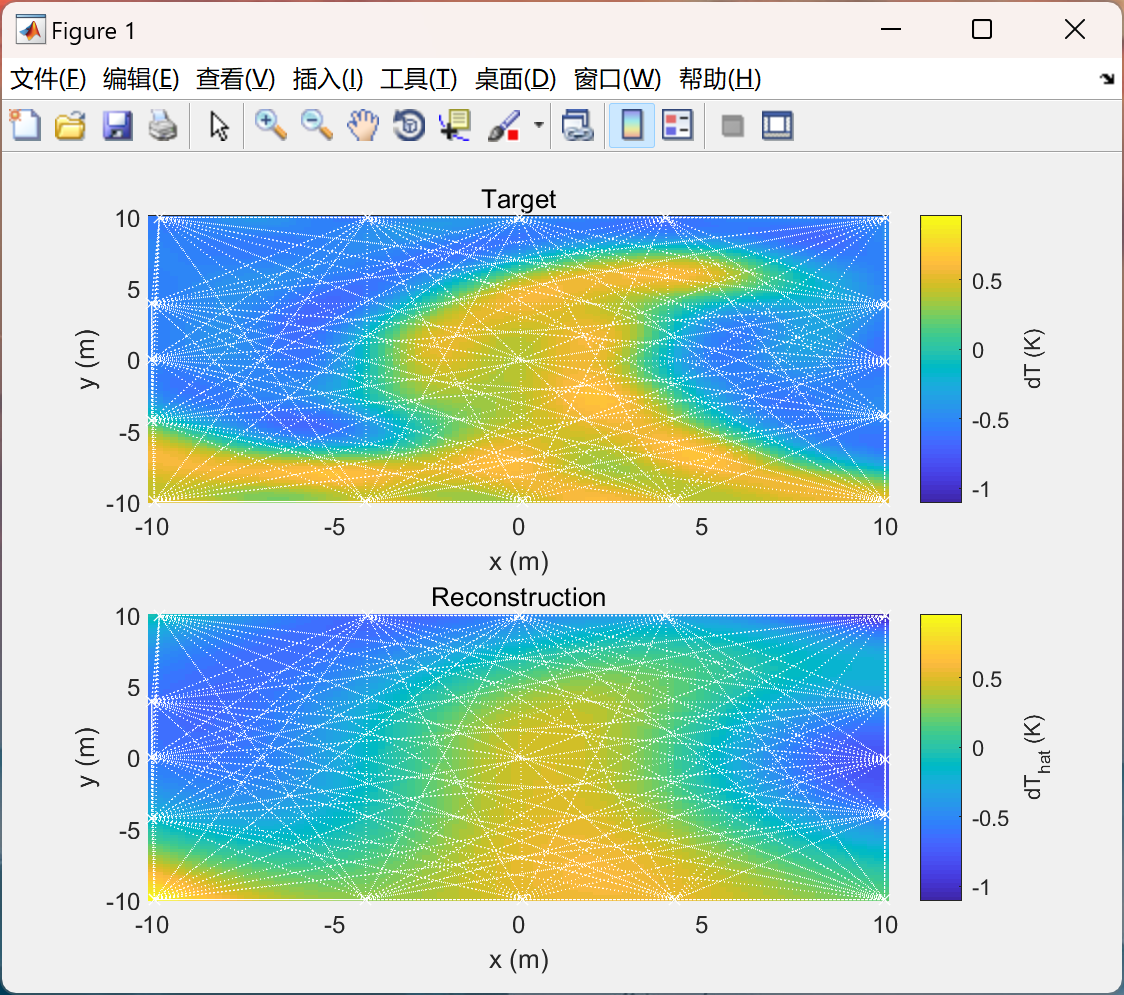

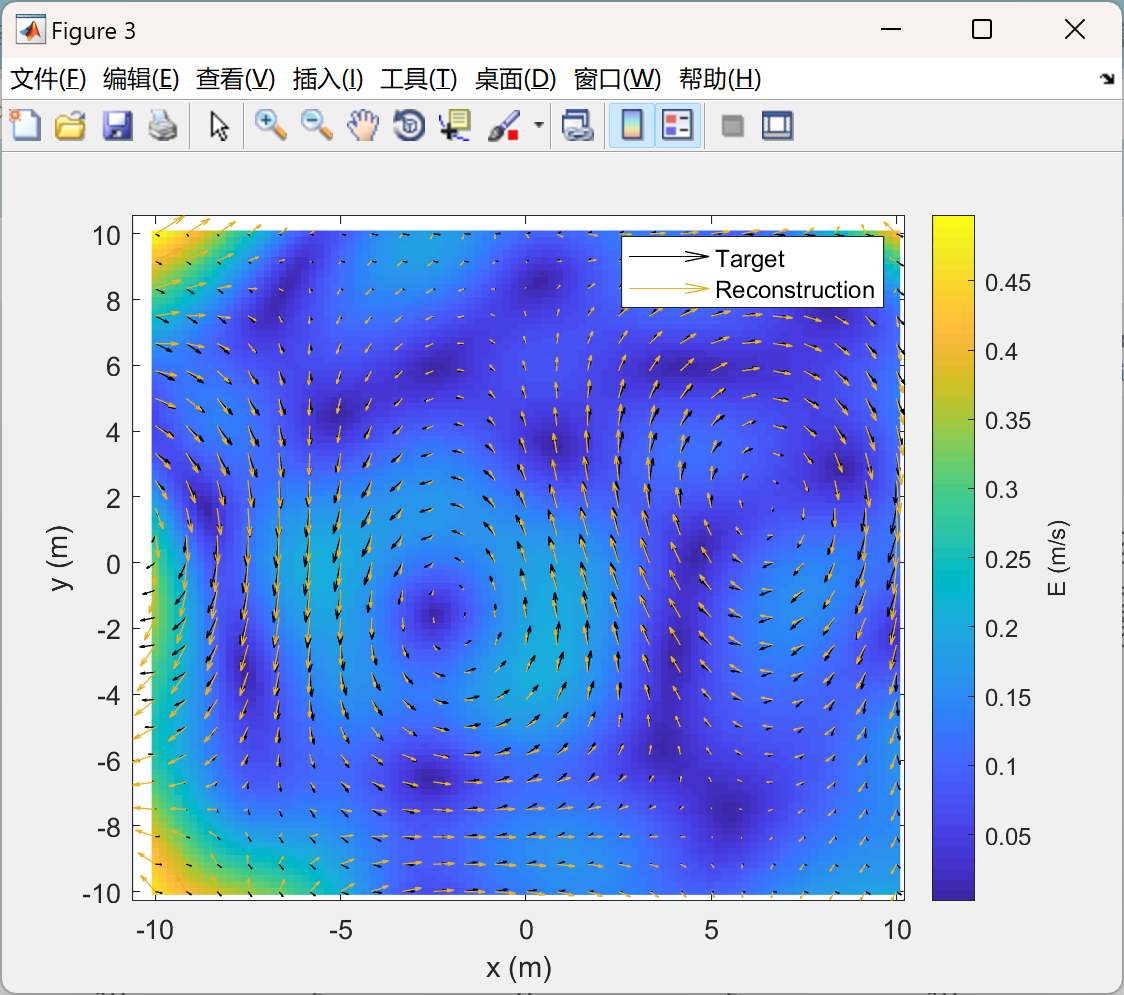

📚2 运行结果

主函数部分代码：

N_xd=16;%number of transducers
sig_dt=1e-6;%(s) std of error to add to dt
N_r=25;%number of radial basis functions

recalculate=true;%set this to false to skip recalculating
rbf_data_fname='gerris_rbf_data.mat';
if recalculate

    fprintf('Calculating forward problem...')
    gerris_fname='simsave-5.0.gfs';
    %this data was calculated using the Gerris Flow Solver
    %(http:gfs.sourceforge.net), from the Karman vortex street example

    %since Gerris data is not regular, we'll fit a RBF to the temperature
    %and velocity data, then use that to calculate the flight times
    data=load(gerris_fname);%load [x y z u v]

    N_rbf_f=300;%number of rbf centers for forward problem
    X_scale=10;%rescale data
    Sc_G=[3 3]*X_scale;%scale factor for gerris
    OS_G=[1 0];%(m) offset for gerris data

    X_limits=[-2 2;-2 2]*X_scale;%limits for training
    Xc_fu=[X_limits(1,1)+diff(X_limits(1,:))*rand(1,N_rbf_f);X_limits(2,1)+diff(X_limits(2,:))*rand(1,N_rbf_f)]';%model rbf centres
    Xc_fv=[X_limits(1,1)+diff(X_limits(1,:))*rand(1,N_rbf_f);X_limits(2,1)+diff(X_limits(2,:))*rand(1,N_rbf_f)]';
    Xc_fT=[X_limits(1,1)+diff(X_limits(1,:))*rand(1,N_rbf_f);X_limits(2,1)+diff(X_limits(2,:))*rand(1,N_rbf_f)]';

    x_G=(data(:,1)-OS_G(1))*Sc_G(1);%x for Gerris data
    y_G=(data(:,2)-OS_G(2))*Sc_G(2);%x for Gerris data
    U_idx=find((x_G>X_limits(1,1))&(x_G<X_limits(1,2))&(y_G>X_limits(2,1))&(y_G<X_limits(2,2)));
    x_G=x_G(U_idx);
    y_G=y_G(U_idx);

    k_fu=1*ones(N_rbf_f,1)/X_scale^2;%prescalar
    k_fv=1*ones(N_rbf_f,1)/X_scale^2;
    k_fT=4*ones(N_rbf_f,1)/X_scale^2;
    k_fu(1)=0;%allow for bias
    k_fv(1)=0;
    k_fT(1)=0;

    u0=mean(data(U_idx,4));%(m/s) base velocity
    v0=mean(data(U_idx,5));%(m/s) base velocity
    T=293+data(U_idx,6);%(K)  temperature
    T0=mean(T);%(K) base temperature
    [W_fu]=train_rbf([x_G y_G],data(U_idx,4)-u0,Xc_fu,k_fu);
    [W_fv]=train_rbf([x_G y_G],data(U_idx,5)-v0,Xc_fv,k_fv);
    [W_fT]=train_rbf([x_G y_G],T-T0,Xc_fT,k_fT);
