本文详细解析了Type C数据传输中BMC码的格式，包括Preamble、SOP、Message Header和Data Object等内容。通过示例介绍了如何将接收到的BMC码转换并解读为电源能力信息，涉及4B5B编码、CRC校验计算等步骤。通过这个解析过程，可以理解Type C设备的供电能力和数据传输机制。
※圖片來源https://www.usb.org/

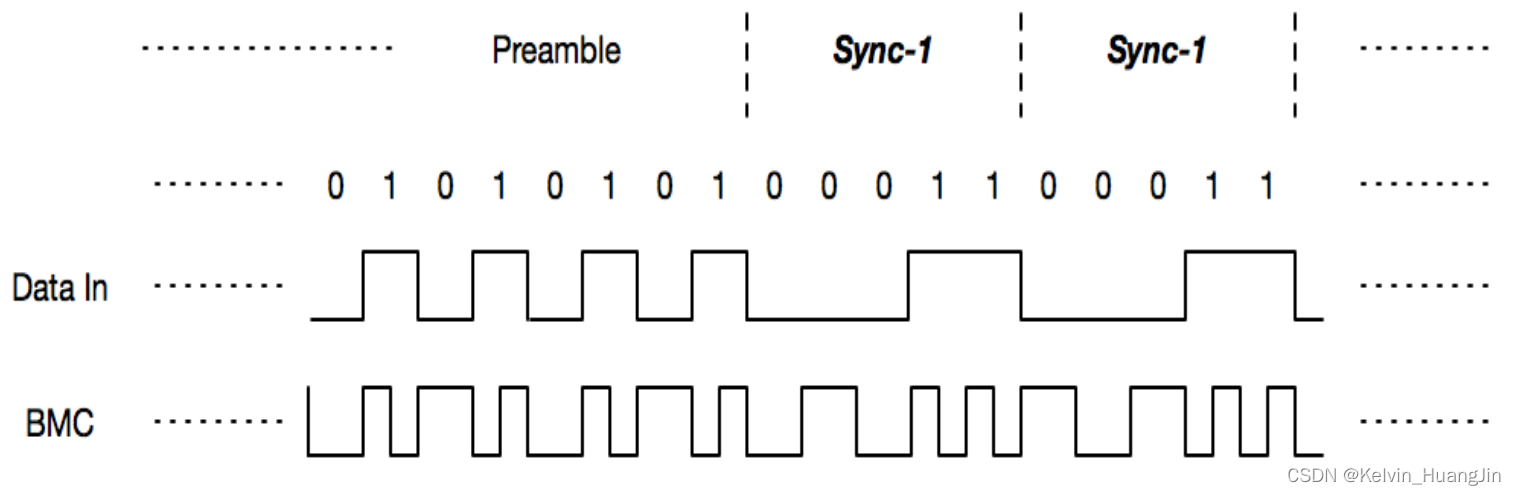

BMC資料如下:
可以看出當等於1時，波形為一高一低。
0時，等於一個1的波型時間，但是可Hi or Low。

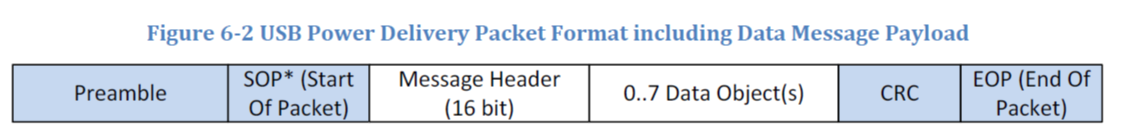

Type C的標準資料格式如下:
每筆收到的資料格式大致如上圖所示。
※當Message Header的 Extended bit = 1的情況，這邊就不說明了。
下面依照格式順序說明:
-

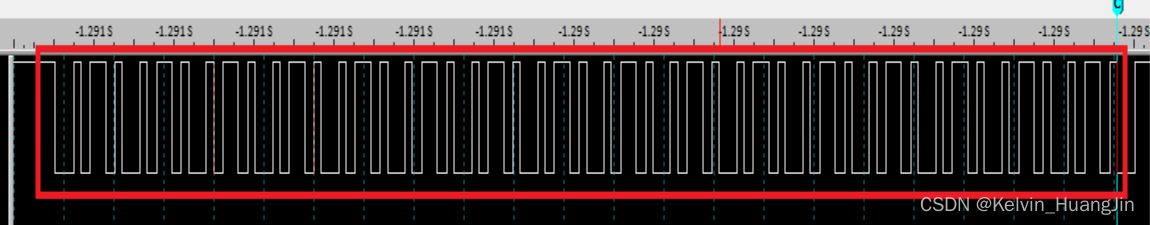

Preamble:由64bit 0&1組成，實際波型如下。
-
SOP: 可以分成三種，SOP、SOP’，SOP’’
Source到Sink使用 SOP，Source到e-maker才使用另外兩種。
其中較靠近Source端使用SOP’，遠端使用SOP’'。
下面只說明SOP格式，其餘大同小異。

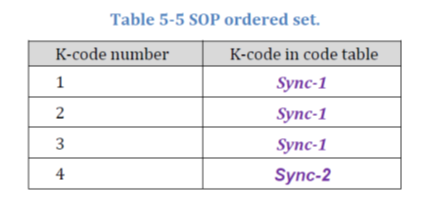

對應表格:
