项目需求

通过蓝牙模块，实现手机控制蓝牙插座 / 风扇 / 灯。

本质：

采用蓝牙的透传功能；
控制 IO 口的输出。

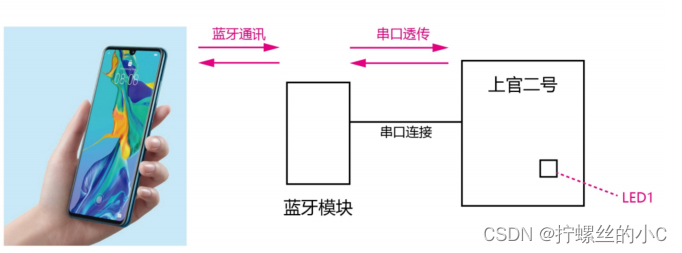

项目框图

硬件清单

HC01 蓝牙模块

CH340

杜邦线

项目设计及实现

项目设计

HC01_TX -- RX1
HC01_RX -- TX1

项目实现

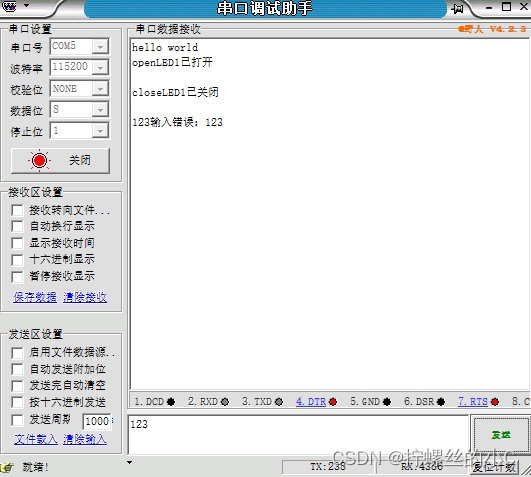

1. 串口非中断法

while (1)
  {
	HAL_UART_Receive(&huart1,cmd,20,100);
    //HAL_UART_Transmit(&huart1,cmd,sizeof(cmd),100);
    printf("%s",cmd);
		if(!strcmp((const char *)cmd,"open"))
		{
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
			if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_RESET )
				printf("LED1已打开\r\n");
		}else if( !strcmp((const char *)cmd,"close"))
		{
			HAL_GPIO_WritePin(GPIOB,GPIO_PIN_8,GPIO_PIN_SET);
			if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_8) == GPIO_PIN_SET )
				printf("LED1已关闭\r\n");
		}else
		{
			if(cmd[0] != '\0')
			{
				printf("输入错误：%s\r\n",cmd);
			}
		}
    memset(cmd,'\0',sizeof(cmd));
  }

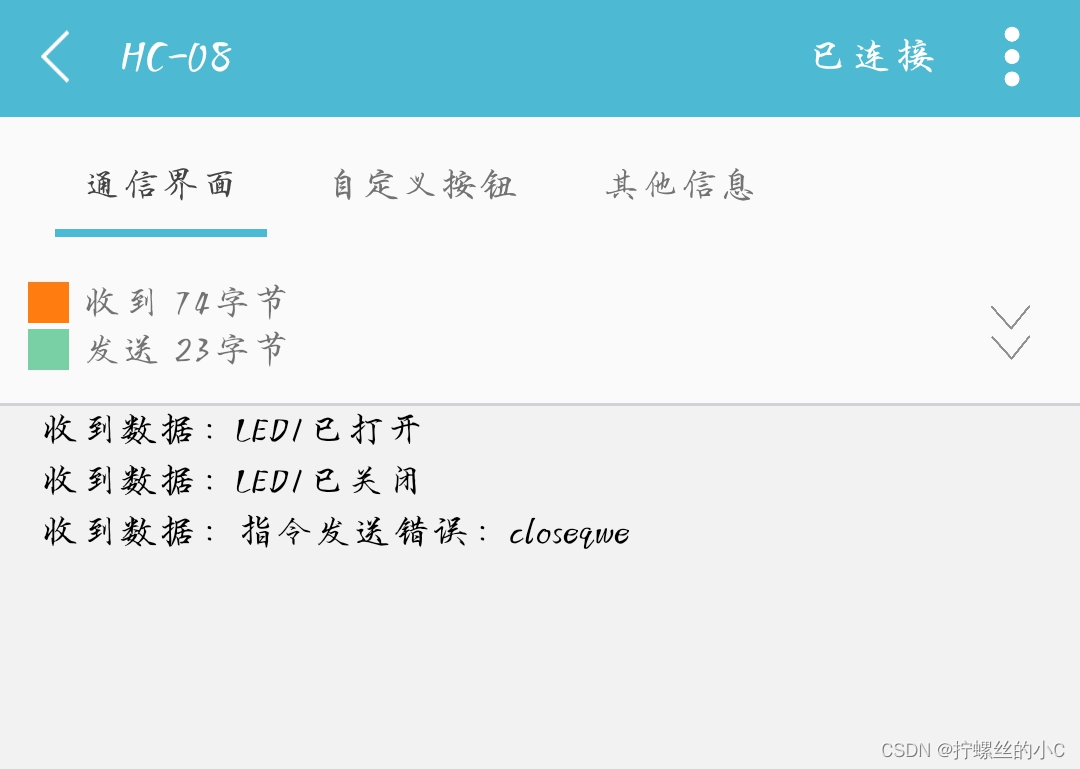

2. 串口中断法

while (1)
  {
		//判断判断串口是否接收完成
		if(UART1_RX_STA & 0x8000)
		{
			printf("收到数据：");
			if(UART1_RX_STA & 0x8000)
			{
				//printf("收到数据：");
				if (!strcmp((const char *)UART1_RX_Buffer, "open"))
				{
					HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
					if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_8) == GPIO_PIN_RESET)
					printf("LED1已打开\n");
				}else if(!strcmp((const char *)UART1_RX_Buffer, "close")) {
					HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
					if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_8) == GPIO_PIN_SET)
					printf("LED1已关闭\n");
				} else
				{
					if(UART1_RX_Buffer[0] != '\0')
						printf("指令发送错误：%s", UART1_RX_Buffer);
				}
			}
			//printf("hello world\r\n");
			memset(UART1_RX_Buffer,0,sizeof(UART1_RX_Buffer));
			HAL_Delay(40);

			//printf("\r\n");
			// 重新开始下一次接收
			UART1_RX_STA = 0;
		}

  }
}
