7号信令: TUP 与 ISUP 的区别
用户部分（UP, use part）属于 No.7 信令系统的第四功能级，TUP 和 ISUP是最常用的部分之一。那么，TUP 和 ISUP 的区别有哪些呢？

TUP：电话用户部分，利用公共信道信令系统的话音通道传输语音业务。
ISUP：ISDN 用户部分，支持 ISDN 中话音和非话音用途的基本承载业务和补充业务提供所需的信号功能。可用于传送数据业务。
下面对 TUP，ISUP 信令消息相同与区别之处进行粗略的分析：

1．初始地址消息
对于 TUP，初始地址消息包括 2 种：

— IAM 初始地址消息

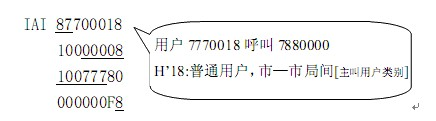

— IAI 带有附加信息的初始地址消息，它比 IAM 多一些附加消息，比如包含被叫用户， 计费等信息。例如：

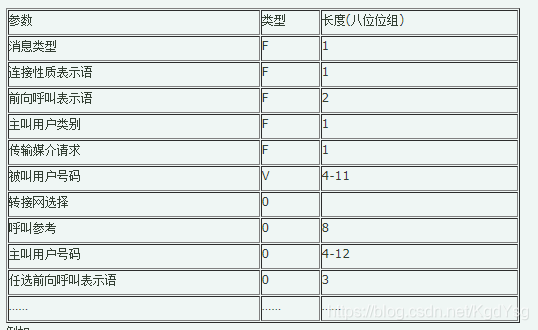

对于 ISUP，初始地址消息只有 1 种：
—IAM 初始地址消息

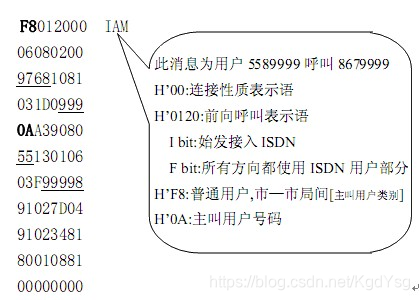

例如：


很明显，ISUP 的信令消息比 TUP的包含参数多，更适应多业务的传送。

2．后续地址消息
对于 TUP ，后续地址消息包括 2 种：
—SAM 带有一个或多个地址信号的后续地址消息
—SAO 带有一个地址信号的后续地址消息

对于 ISUP，后续地址消息只有 1 种：
—SAM 后续地址消息
在初始地址消息后前向发送的消息，用来传送附加的被叫用户号码信息。

3．地址全消息 ACM
在TUP消息中，ACM包含地址全信号类型表示语，用户闲表示语，信令通道表示语等。 例如：
00000025 ACM (地址全信号，计费//用户闲//全部是NO.7信号方式通道)

在ISUP 消息中，ACM 消息有 Early ACM 和 Late ACM 之分。
Early ACM 是指 ISDN 终端作为一个智能设备，当收到 IAM 消息时，就发出第一反应信息。此类 ACM 后跟 CPG消息(呼叫进展消息)进行补充说明。 例如：
00001412 ACM H’1412: 普通用户/计费/无被叫用户状态
00001416 CPG H’1416: 被叫用户空闲
02110101

Late ACM 是指 ISDN 终端收到 IAM 消息后，根据 ISDN 所有终端的状态发出消息。 例如：
29011416 ACM H’1416:普通用户/计费/被叫用户空闲
00000101

4．应答消息
在 TUP 消息中，应答消息一般有 2种：
—ANN 应答信号、免费
—ANC 应答信号、计费

在 ISUP 消息中，应答消息只有 1 种：
—ANM 应答消息：后向发送的消息，表明呼叫已应答。与计费信息一起使用。

事实上，ISUP也常用CON（接续/连接消息），CON相当于ACM+ANM。在语音信箱等IVR应用上，使用CON可以节约一条消息。

5．释放消息
在 TUP 消息中，释放消息一般有 3种：
—CBK挂机信号，后向信号，被叫挂机时的信号。
—CCL 主叫用户挂机信号，被叫控制时主叫的挂机信号。
—CLF拆线信号，前向拆线信号。
—另外，后向建立不成功消息有12种：例如，ADI(地址不全)，CFL(呼叫故障)，UNN（空号），SSB(用户忙)，LOS(线路不工作信号)等。

在 ISUP 消息中，释放消息只有 1 种：
—REL 释放消息： （此释放消息中包含成功或各种不成功的原因值）
在任一方向发送的消息，表明由于所提供的原因电路正在释放，当收到释放完成消息时准备 好成为空闲状态。另，如果呼叫要前向转移或者要重选路由，则在该消息中传送相应的表示 语和改发的地址。例如：
80020002 REL
00000090 H’90=B’10010000:正常释放（Cause值=16）

6．另外，ISUP 消息中有一些经常使用的消息是TUP不用的
—CFN混乱消息：如果交换局未识别出消息或检出消息的某一部分时，则相应如何消息而发送的消息。例如：
82030002 CFN
000039E3

—CQM 电路群询问消息：为了要求远端交换局在指定范围内给出所有电路的状态，日常或电路的状态。有的交换机每天都会向对端局发送一次此消息。
—CQR 电路群询问响应消息：响应电路群询问消息而发送的消息，以便在指定的范围内指示所有电路的状态。

通过上面的这些对比分析，我们了解到ISUP承载的业务更丰富。在实际开局中，ISUP也越来越受到广泛使用。
