高德地图绘制 GPX 路径，gpx 文件详解

重要！

高德地图 js api 文档: https://lbs.amap.com/api/javascript-api-v2/documentation
你所有需要知道的关于 AMap 的所有对象，及其属性、方法、事件都在这里面写明白了。

.gpx 文件是在分享地图路径时最常用的一种数据格式。里面包含了路径点的相关信息，每个点还有可能拥有自己的时间、距离等信息。

一直想自己导出自己的 gpx 路线，然后导入到地图中查看这个路线的具体信息，今天细致看了下，大体找到了方法，分享下。
因为对高德地图的操作已经很熟了，所以再看官方的文档就很轻松，不熟的可以看看我以前关于高德地图的一些文章。

Demo 页面： http://kylebing.cn/tools/map/#/gpx/gpx-viewer

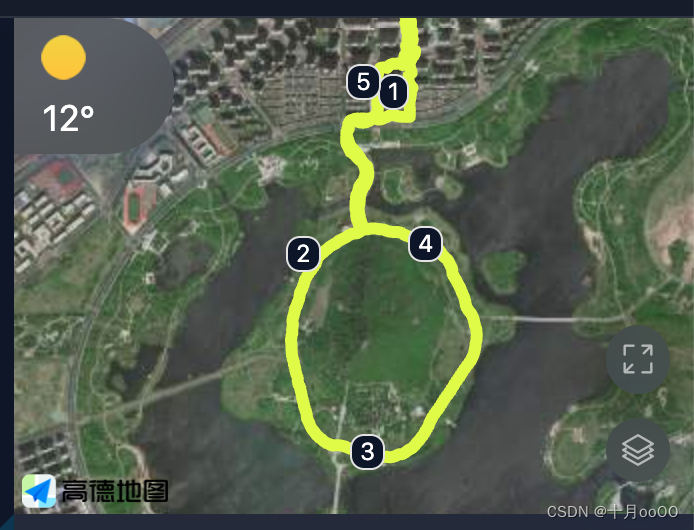

我要实现的结果是类似这样的：

在这里插入图片描述

目前是这样的，当然日后会优化。

在这里插入图片描述

一、试验

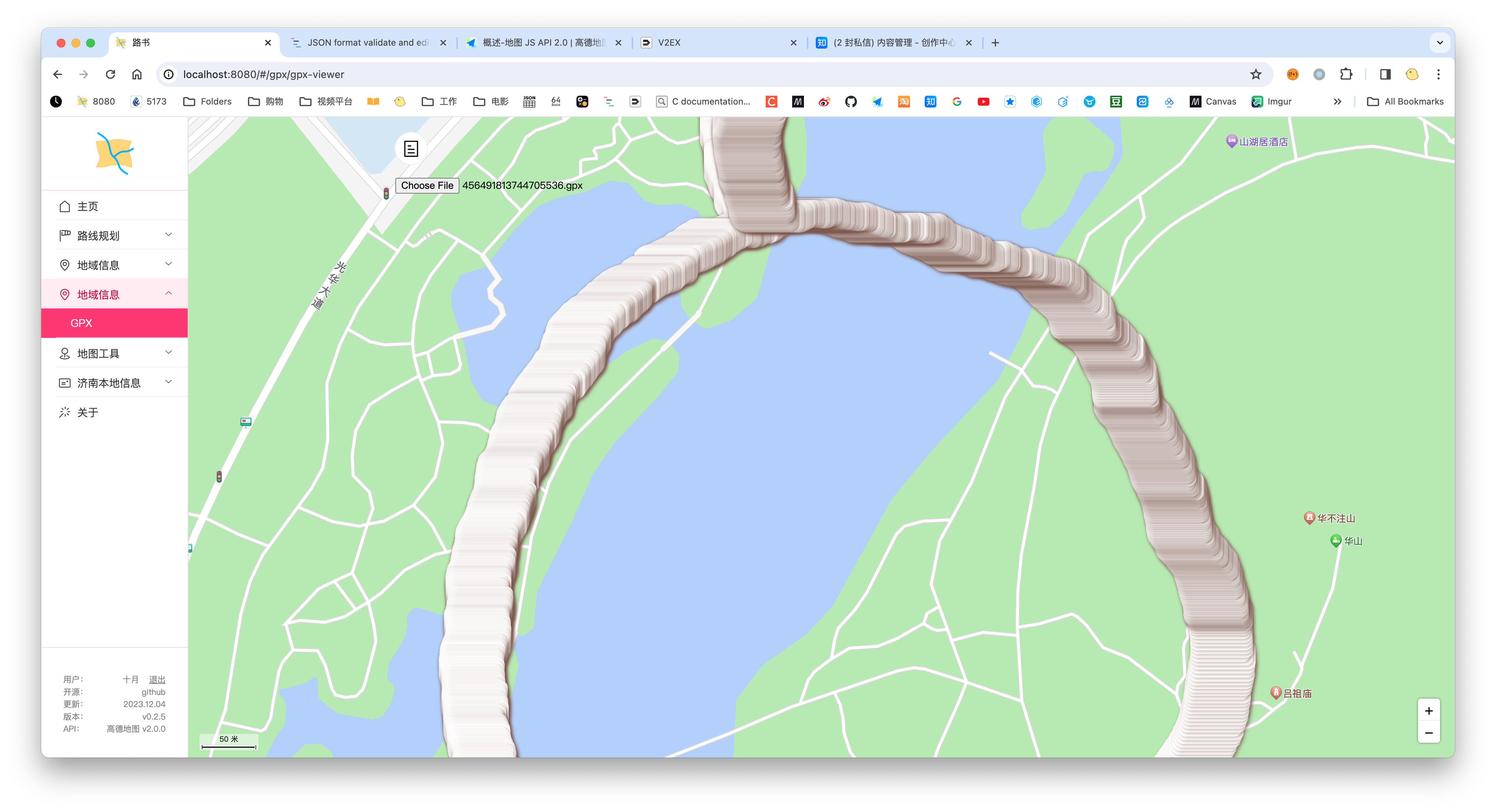

最开始的时候我就用描点的方式显示，结果显示了4000多个点，卡，显示成了这样。
在这里插入图片描述
是不是很有立体感，因为这是卡片的堆叠，放大后是这样

在这里插入图片描述

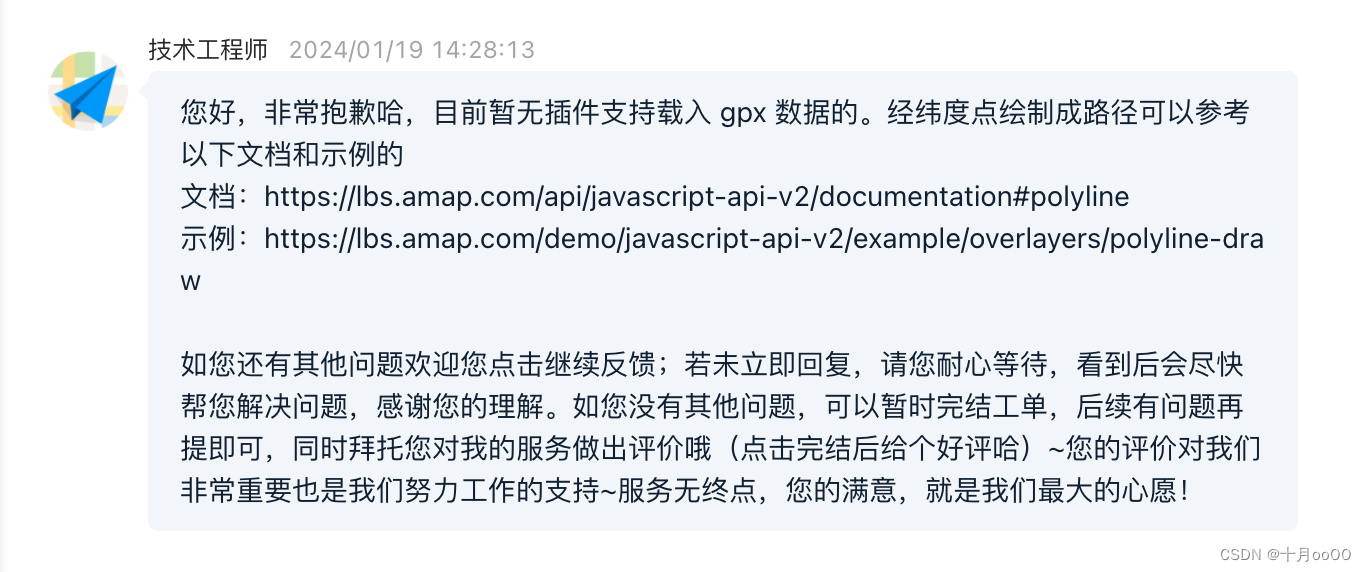

显然，这样做是不合适的。我提了个工单给官方，官方给我的回复是：

在这里插入图片描述
我看了下这个例子，确实是我需要的，开整。

二、在地图上绘制曲线

先看官方的例子

例子： https://lbs.amap.com/demo/javascript-api-v2/example/overlayers/polyline-draw
官方 API 文档： https://lbs.amap.com/api/javascript-api-v2/documentation#polyline

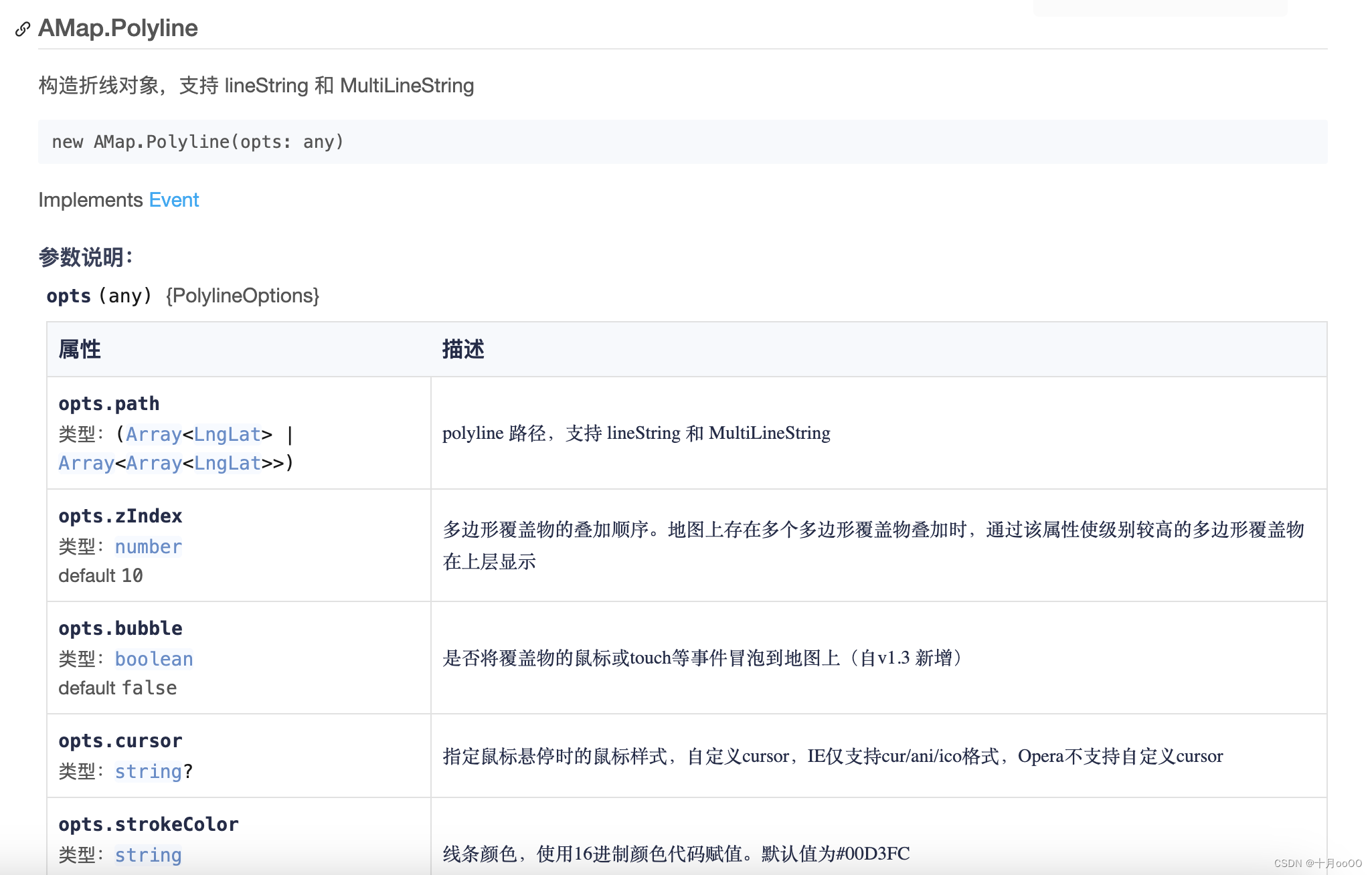

查看官方文档，关于 AMap.Polyline 的参数如下，具体的请查看官方文档：

在这里插入图片描述
我给整理了下可能的参数：

 let polyline = new AMap.Polyline({
    path: ptArray,           // Array<[number, number]>
    isOutline: true,
    outlineColor: '#ffeeff', // 路线边框颜色
    borderWeight: 3,         // 路线边框宽度
    strokeColor: "#3366FF",  // 路线颜色
    strokeOpacity: 1,        // 路线透明度
    strokeWeight: 6,         // 路线宽度
    strokeStyle: "solid",    // solid | dashed
    strokeDasharray: [10, 5],// 虚线间隔
    lineJoin: 'round',       // 折线拐点的绘制样式，默认值为'miter'尖角，其他可选值：'round'圆角、'bevel'斜角
    lineCap: 'round',        // 折线两端线帽的绘制样式，默认值为'butt'无头，其他可选值：'round'圆头、'square'方头
    zIndex: 50,
    showDir: true,           // 显示方向箭头， 宽度 > 6 时有效
    geodesic: false,         // 是否显示大地线
    extraData: {}            // any
})
map.add([polyline]);
map.setFitView();

细致说一下，这里 path 的参数类型是 Array<[lng, lat]>，如：

[
  ["117.1028857", "36.6956868"],
  ["117.1028860", "36.6956897"],
  ["117.1028859", "36.6956933"],
  ["117.1028862", "36.6956977"]
]

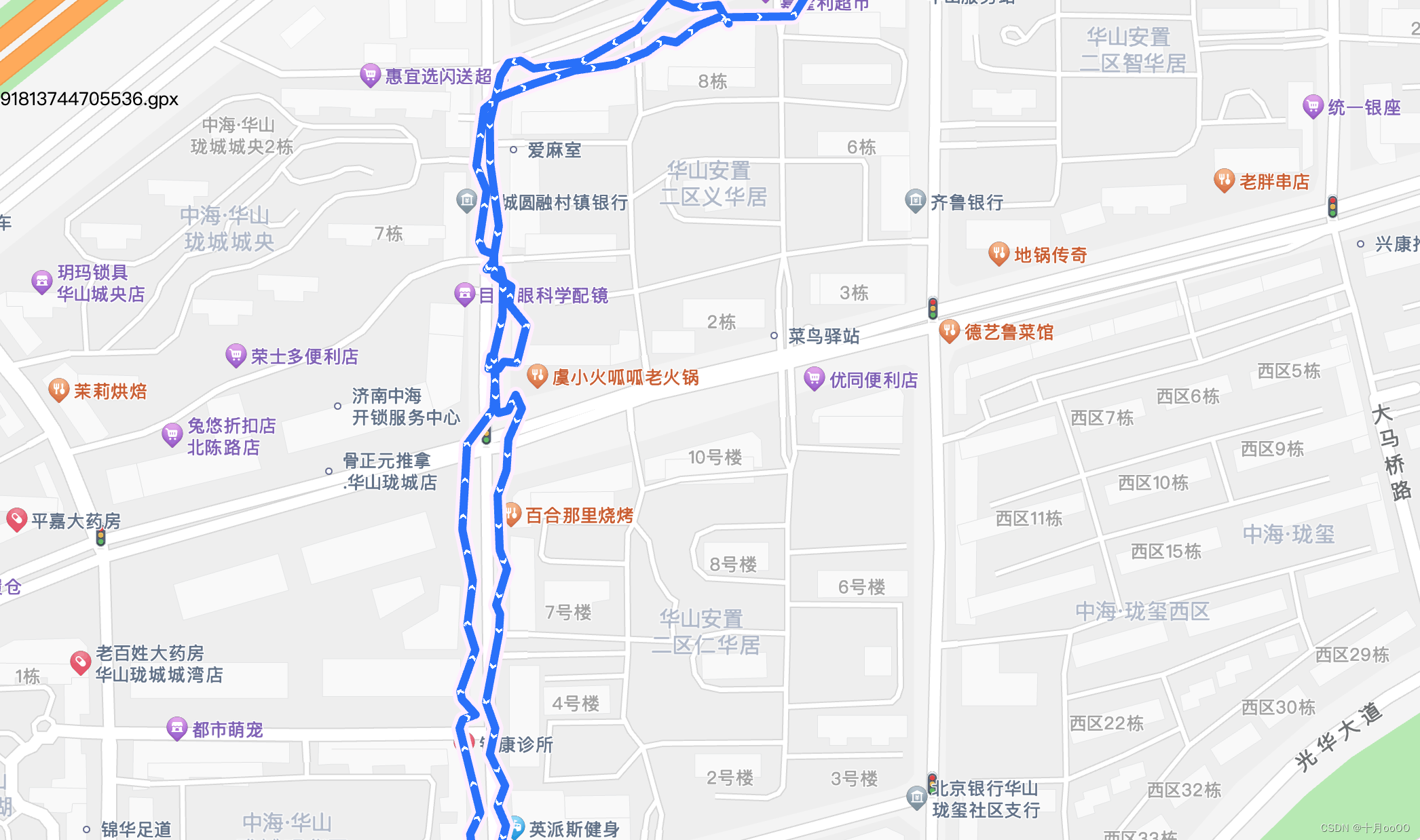

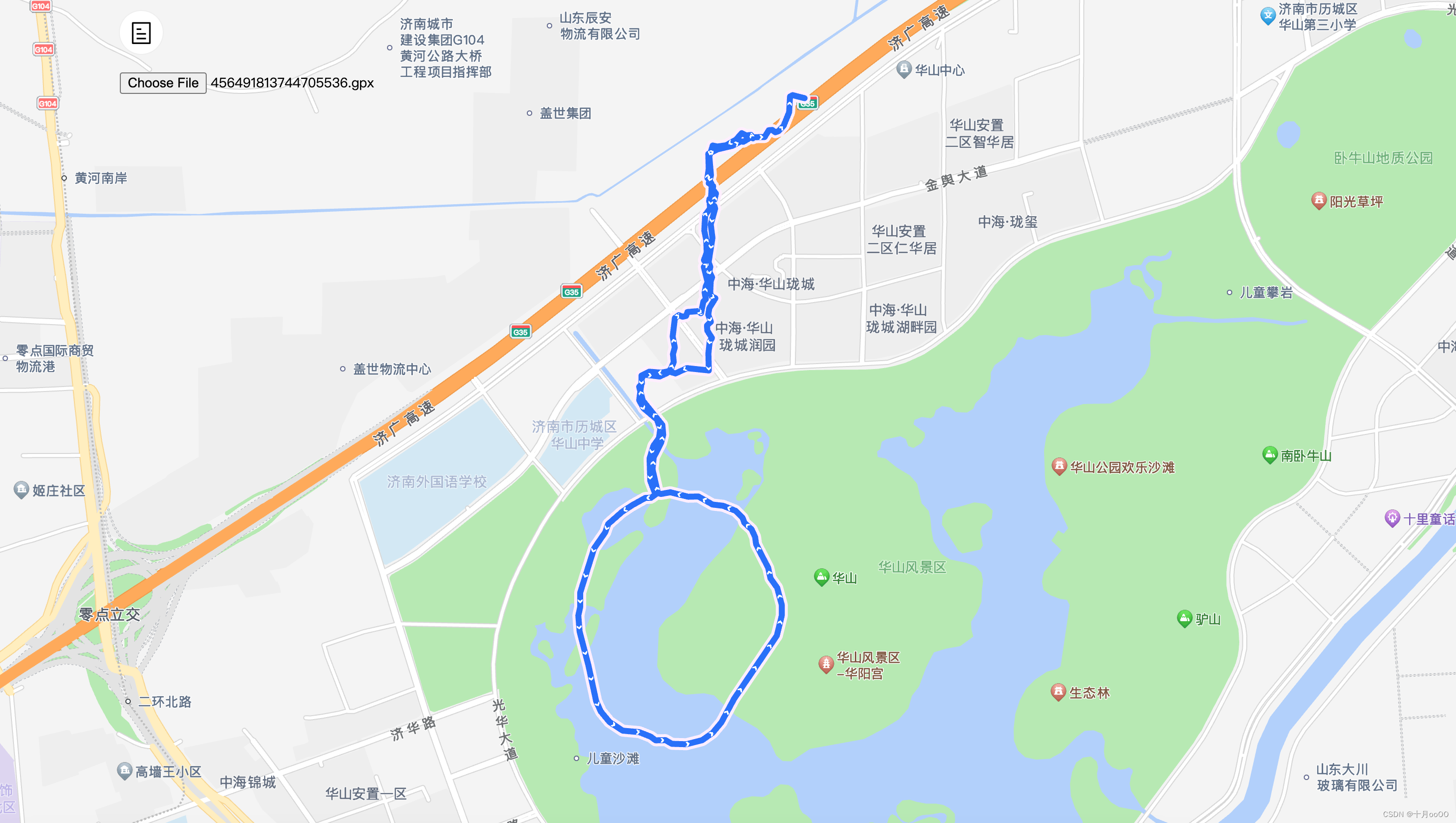

结果就是这样的，能看到路径发生了偏移，这个我们在后面进行处理。

在这里插入图片描述

三、获取 gpx 数据

现在我们需要的就只是获取到 gpx 文件中的 gps 坐标点的数据了。

比如从我高驰 Apex 手表中导出的一条 gpx 的数据内容是这样的：

<?xml version="1.0" encoding="UTF-8"?>
<gpx xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:gpxdata="http://www.cluetrust.com/XML/GPXDATA/1/0" xmlns="http://www.topografix.com/GPX/1/0" xsi:schemaLocation="http://www.topografix.com/GPX/1/0 http://www.topografix.com/GPX/1/0/gpx.xsd http://www.cluetrust.com/XML/GPXDATA/1/0 http://www.cluetrust.com/Schemas/gpxdata10.xsd" creator="Coros Wearables">
  <metadata>
    <time>2023-11-18T12:08:29Z</time>
    <link href="https://www.coros.com">COROS</link>
  </metadata>
  <trk>
    <name>济南市 徒步</name>
    <type>running</type>
    <trkseg>
      <trkpt lat="36.7426527" lon="117.0671413">
        <ele>18</ele>
        <time>2023-11-18T12:08:53Z</time>
        <extensions>
          <heartrate>96</heartrate>
          <distance>13</distance>
        </extensions>
      </trkpt>
      <trkpt lat="36.7426560" lon="117.0671390">
        <ele>18</ele>
        <time>2023-11-18T12:08:54Z</time>
        <extensions>
          <heartrate>96</heartrate>
          <distance>13</distance>
        </extensions>
      </trkpt>
      ...

1. 分析 gpx 文件内部的数据格式

能看到 gpx 文件不过是个 xml 文件，并且里面有 lng lat 数据，还有高度信息 ele。

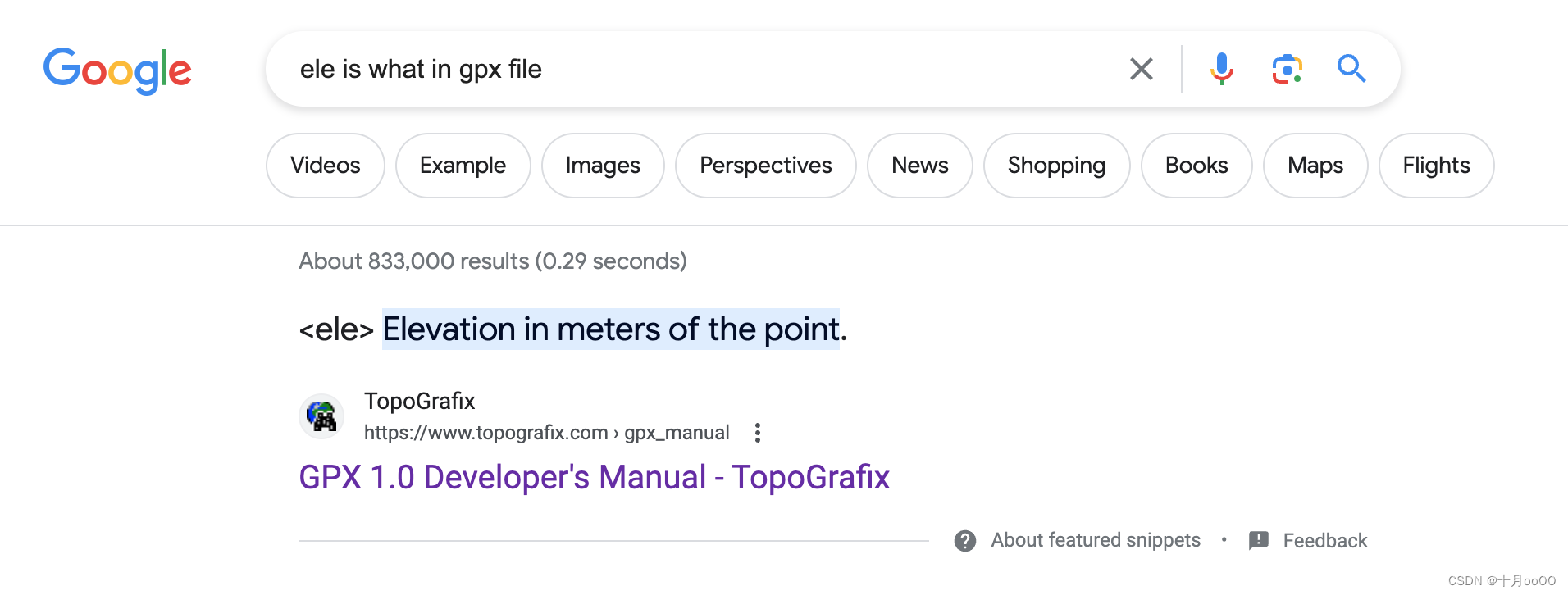

直到我把路径画出来我也不知道这个 ele 是什么意思，搜了下，结果它是 Elevation 的意思，就是海拔的意思：

在这里插入图片描述

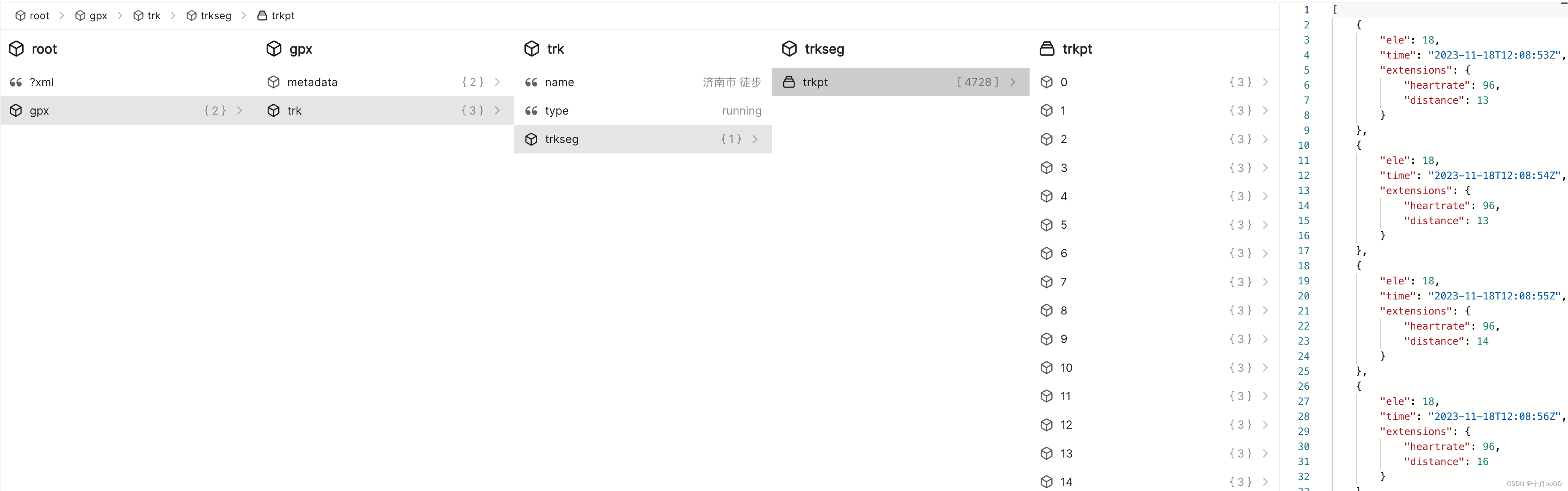

能看到它的内部结构是这样的：

https://www.jsont.run/

在这里插入图片描述

2. 添加 xml 转义工具

在项目中添加 xml 转义工具，这里用 fast-xml-parser

yarn add fast-xml-parser
# 或
npm i fast-xml-parser

3. 转义数据

页面中 import 它

import {XMLParser, XMLBuilder, XMLValidator} from "fast-xml-parser"

使用它

// 新建 parser
let xmlParser = new XMLParser({
    ignoreAttributes: false,  // 读取xml节点的属性值，这里需要读取节点属性值，因为经纬度在那上面
    attributeNamePrefix : "_"
})
let xmlObj = xmlParser.parse(xmlContentString)

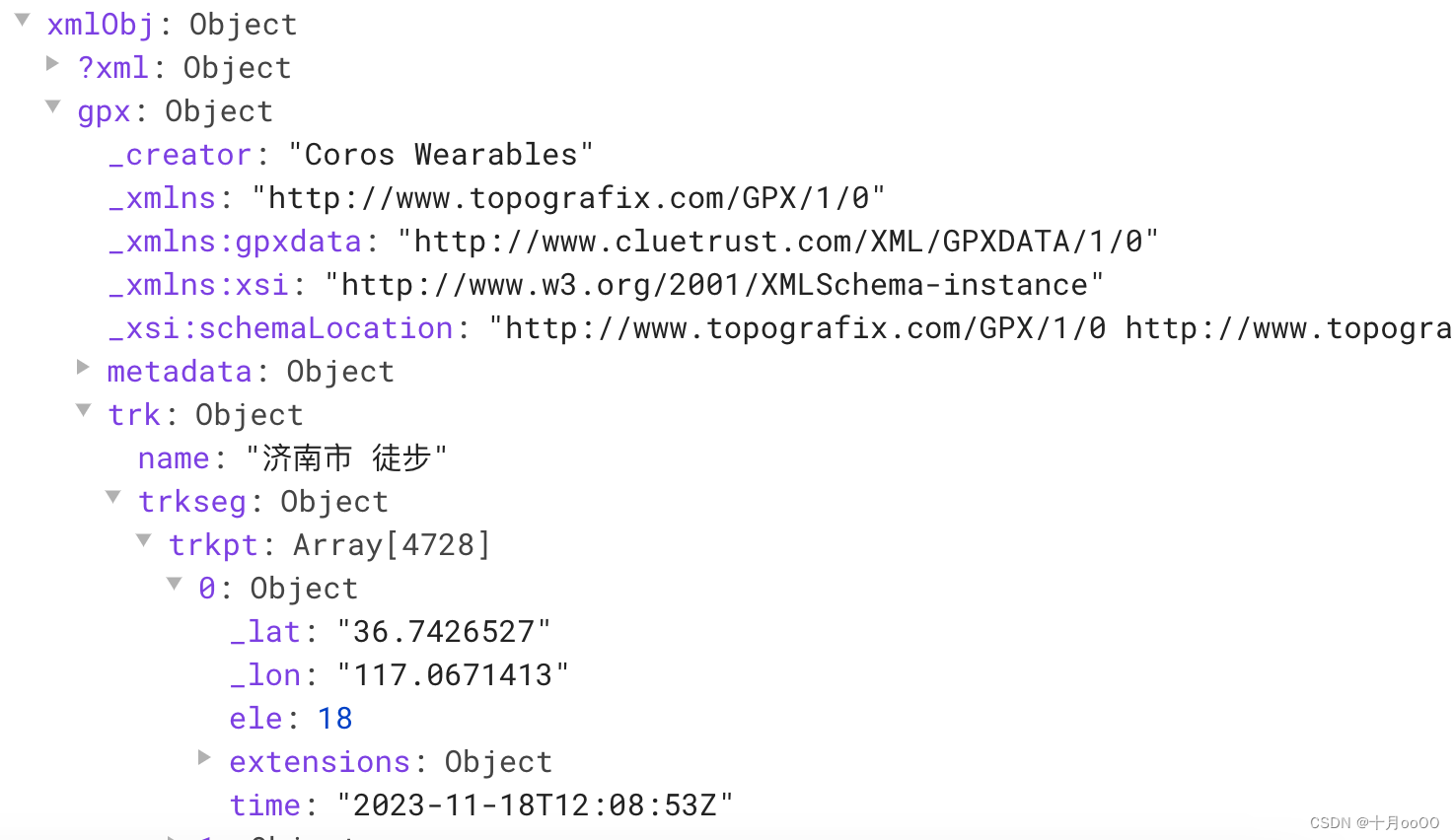

这样的结果就是
在这里插入图片描述
单点数据结构是：

{
  "ele": 18,
  "time": "2023-11-18T12:08:53Z",
  "extensions": {
    "heartrate": 96,
    "distance": 13
  },
  "_lat": "36.7426527",
  "_lon": "117.0671413"
}

这样我们目前需要的数据就是 _lat _lon ，其它数据可以在日后优化功能的时候使用。

4. 生成需要的 path array

let pointers = this.xmlObj.gpx.trk.trkseg.trkpt
let pathPointers = pointers.map(item => [item._lon, item._lat])

注意： 当然，这里摘取数据点的操作是非常死的，如果想兼容其它 gpx 文件，还需要进一步作相关的判断操作。

再继续第二步的操作，将这值传入就能绘制出路线了。
我的页面中是通过选择 gpx 文件的方式传入的数据，具体如何实现的可以看我已开源的内容。

四、处理偏移量

官方说明：其他坐标转高德坐标
这个我还没看，等看完试完再更新 2024-07-27

1. 固定偏移量

关于地图偏移量的问题，我也不知道是怎么产生的。这里只讲一下自己最直接的处理方式：就是将每个点都偏移到当前地图正常的位置。

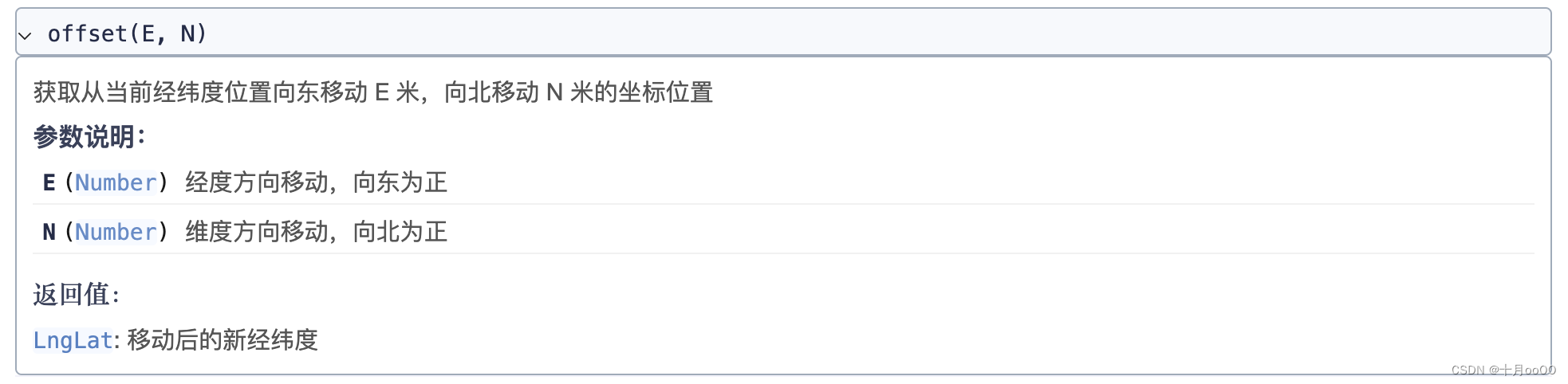

上面那个 path 值，也就是 Array<[lng, lat]> 还可以是 Array<AMap.LngLat> ，而 AMap.LngLat 就可以进行偏移距离的操作：

在这里插入图片描述

let pointers = this.xmlObj.gpx.trk.trkseg.trkpt
let pathPointers = pointers.map(item => {
    let lnglat = new AMap.LngLat(item._lon, item._lat)
    return lnglat.offset(535,40)  // E,N 向东，向北移动距离，单位：米
})

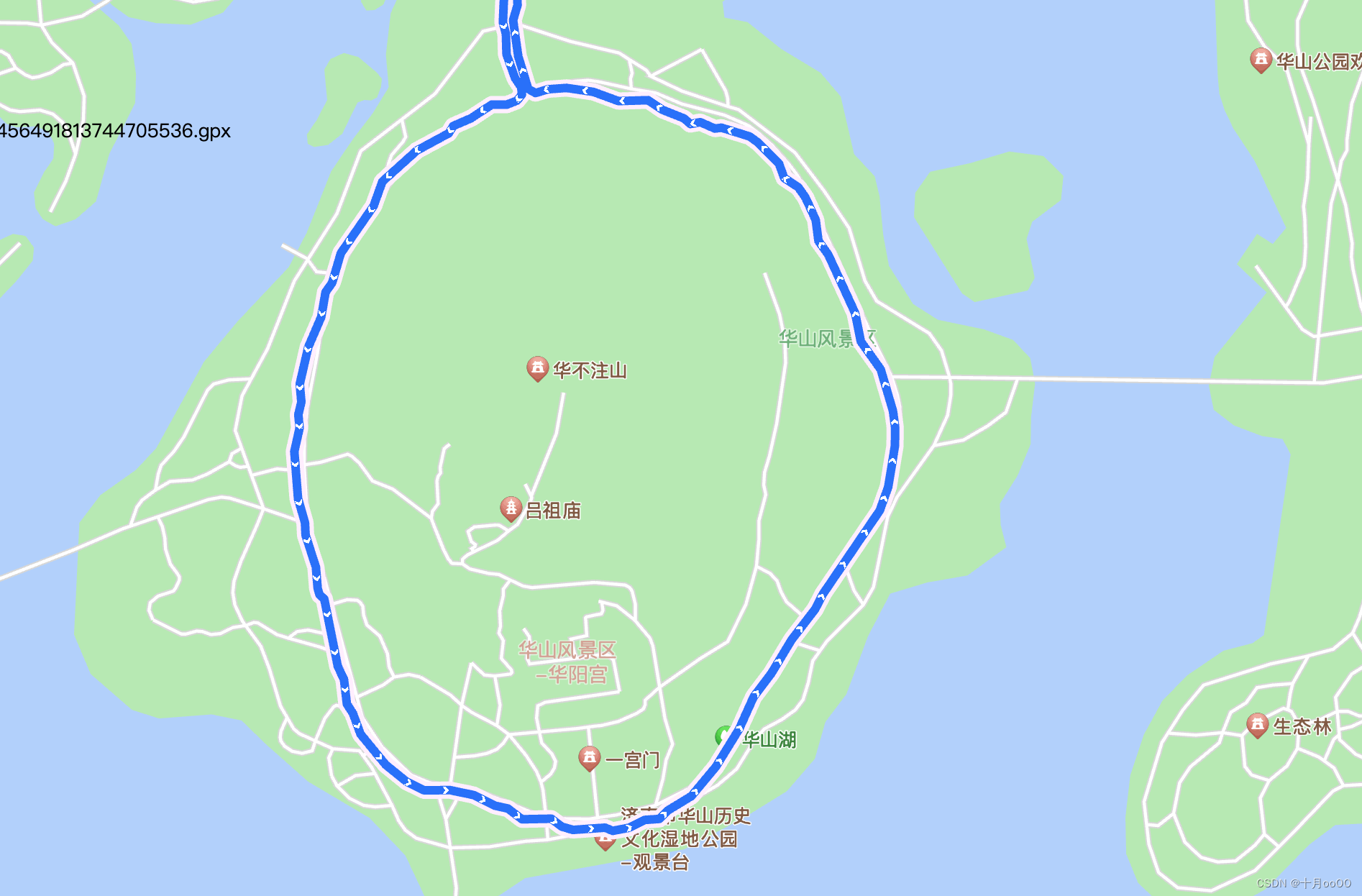

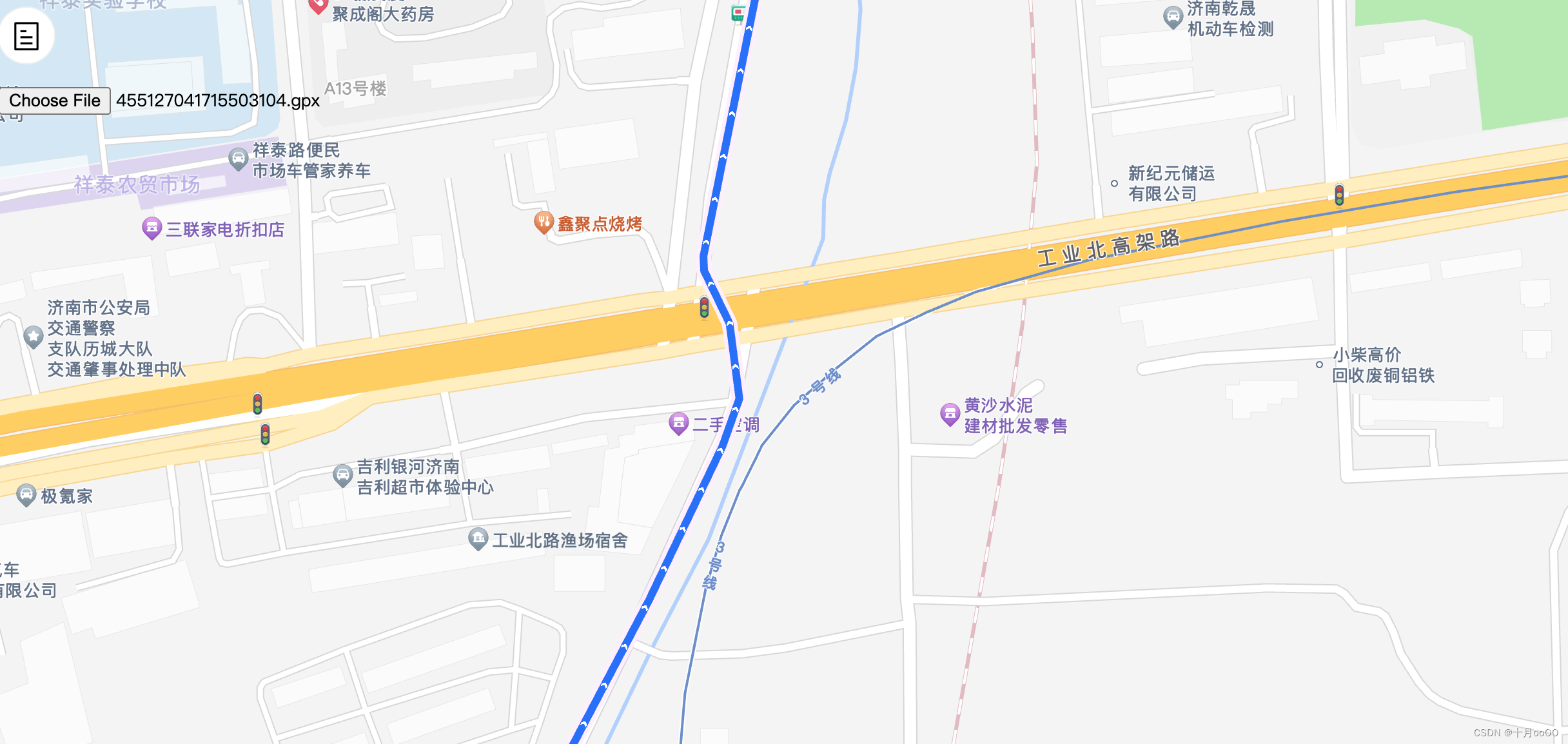

这个偏移量是慢慢试出来的，这样就显示正常了。

在这里插入图片描述

比如我载入了两条路线，显示正常：

在这里插入图片描述

2. 动态偏移量

从网友那里要了一个 .gpx 文件，再对比我的，直接放到地图上都不会完美的契合。
应该是每个软件、每个硬件设备生成的 .gpx 文件的 gps 都不一样，多少有点偏差。

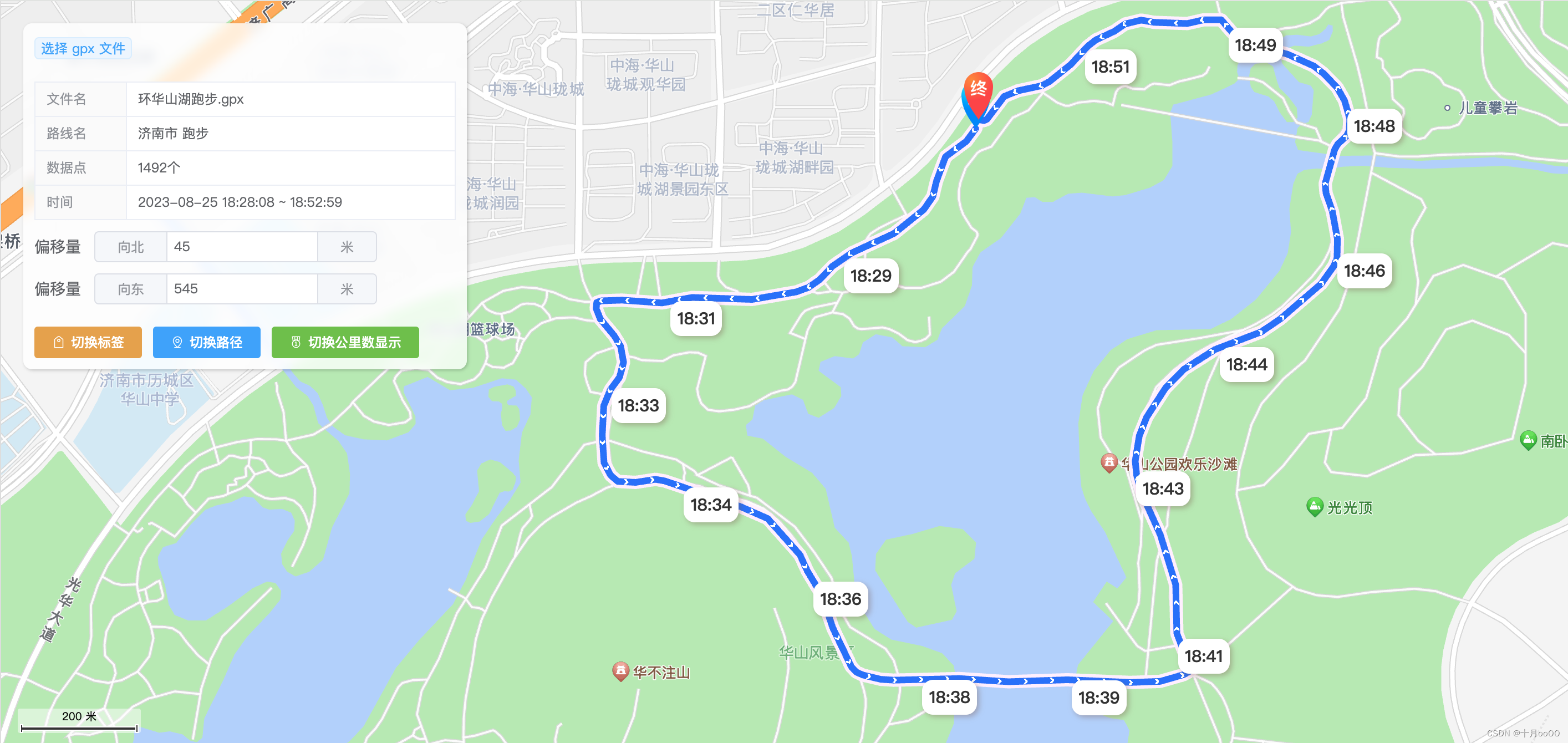

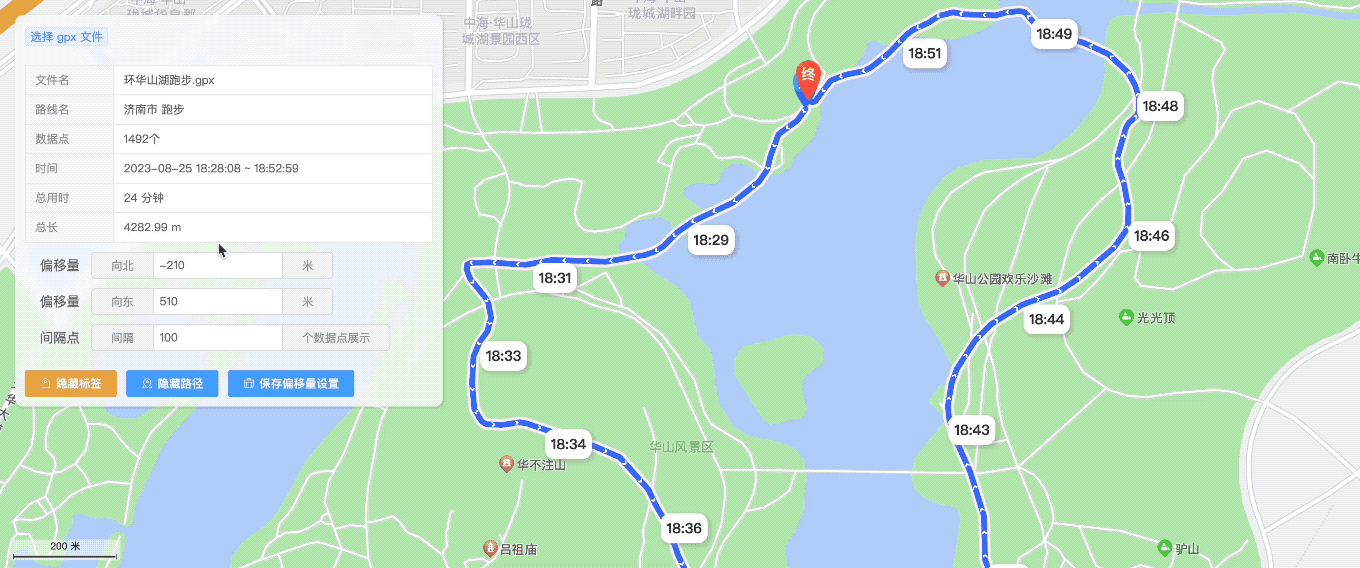

所以为了解决这个问题，我把向北向东的偏移量改成了可设置的，只需要载入路径之后调整这个数值就可以，结果是实时可见的。

在这里插入图片描述
操作中就是这样，很方便。

五、我最终实现的

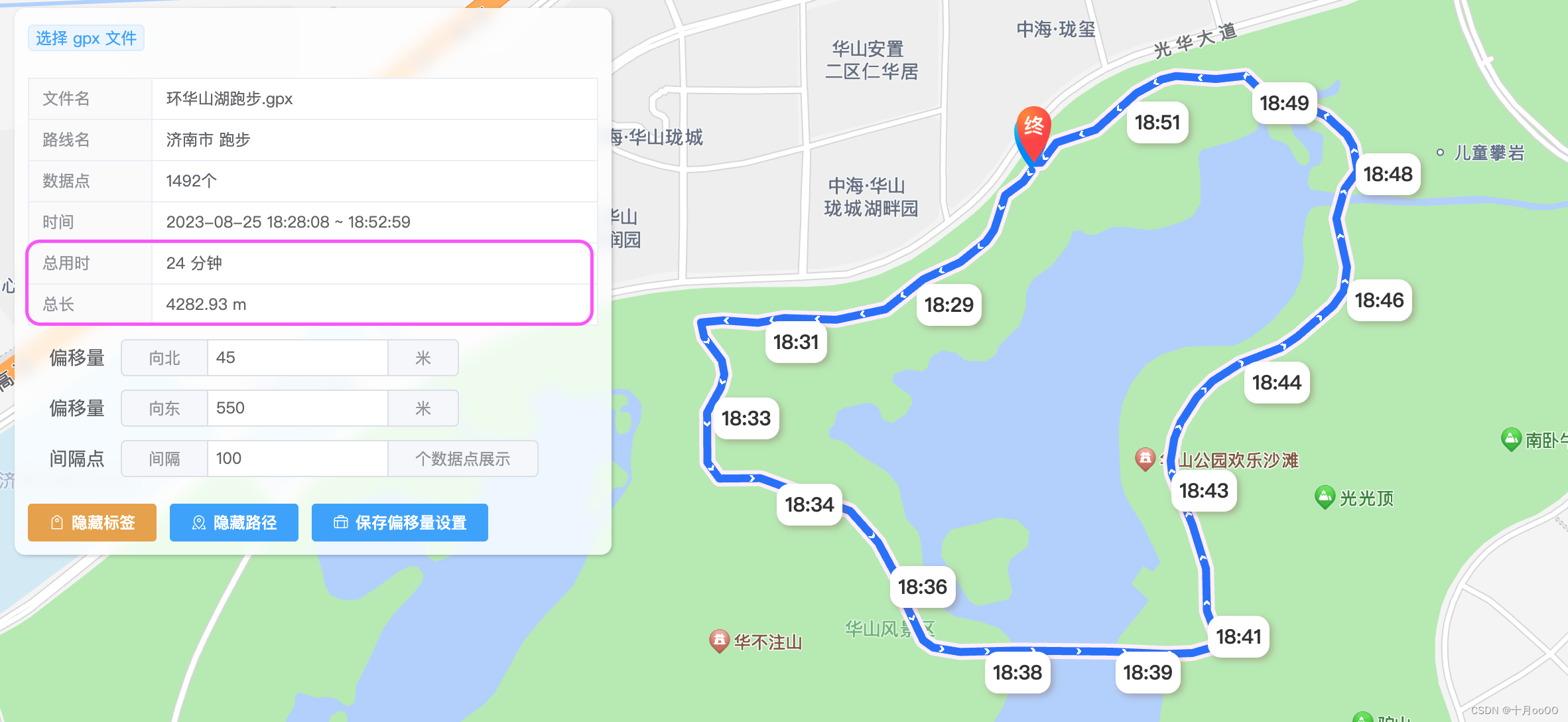

我目前最终实现的效果是这样：

起始|终止点都用特殊图标展示
每隔多少个数据点展示一个Marker，目前显示的是当前点的时间
可隐藏|显示图上的 Marker
可隐藏|显示路径
添加路径的长度、总用时

在这里插入图片描述

这里只简单说一下实现过程，具体的实现可以去 Github 上看源码：

https://github.com/KyleBing/map/blob/master/src/page/gpx/GpxViewer.vue

起始|终止点都用特殊图标展示
将 gpx 路径点的 [0] 和 [length-1] 两个点作特殊标记，就是标记它是 start 和 end 点，放置在 AMap.Marker.extData 中，具体看官方文档，在新建 AMap.Marker 的时候有个参数是 extData 可以传递附加的数据，它的类型是 any，所以你传什么都可以。在展示点的时候，判断一下是否为特殊点，如果是，就添加特殊的 icon
每隔多少个数据点展示一个 Marker，目前显示的是当前点的时间。
可隐藏|显示图上的 Marker
判断 marker 是否为特殊点，开始和结束的两个点将始终显示。这里用到的是 AMap.Marker 的 hide() 和 show() 方法
可隐藏|显示路径
这里用到的是 AMap.Polyline 的 hide() 和 show() 方法

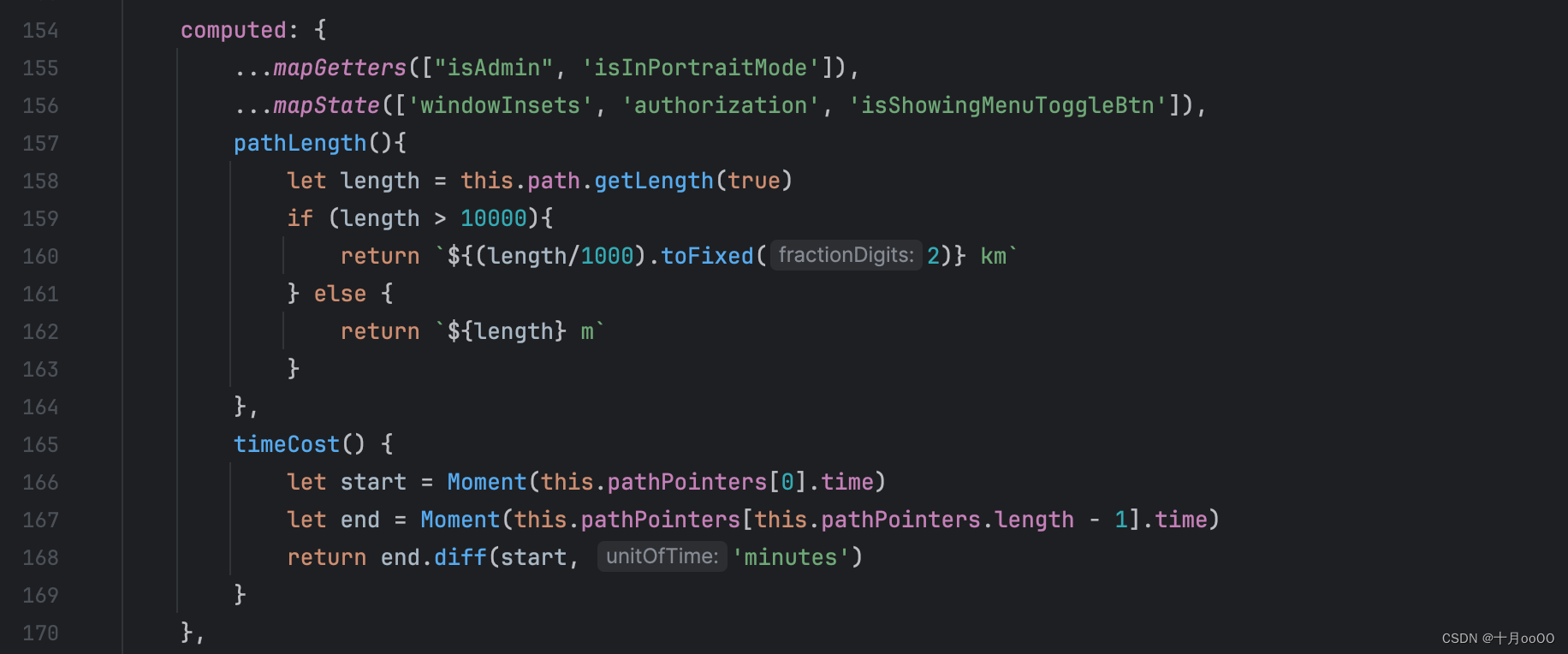

路径总用时、长度
用到的是 AMap.polyline 的 getLength() 方法，返回的是路径的长度，单位是米，这个方法还可以接收一个参数，就是计算路径长度的时候是否考虑地形高度。如果需要就填 true
