六大基本音频测量项目简介

基准对于确保研发团队生产引人注目的新产品或服务至关重要，并且也在制造工厂的生产线上发挥关键作用。
在音频测试中，有少数性能基准在评估被测设备（DUT）时最为重要。我们称之为“六大”测量。这些是：
•电平
•频率响应
•总谐波失真加噪声（THD+N）
•相位
•串扰
•信噪比（SNR）
诚然，不同的音频设备需要不同的测试和测量方法。然而，这六项测量在各种应用中都是至关重要的。

深圳天吉芯技术king-chip从事音频传输方案有近10年定制开发经验。5.8G模块的研发已经推出多款高质量产品，如5.8G电吉他无线收发器PCBA方案开发，5.8G游戏耳机双向无线传输PCBA方案开发，5.8G无线直播监听耳机pcba方案开发。针对无线监听耳机上述所提到高低频、失真、延时等问题，同时天吉芯有着优势的AKM的音频编解码芯片 ADC, DAC ，CODEC ，DSP的供应链，以达到更好的产品配合。公司工程承接各类具有独特灵感的项目开发MCU单片机软件和硬件开发。



 ※ 电平
电平，也称为振幅，描述信号的大小。信号振幅越大，电平越高。音量是我们能做的最基本的音频测量之一，它是决定设备能输出多少能量的关键。另一方面，增益是一种常用于放大器的测量方法，它是设备的输出电平除以设备的输入电平。每个DUT可能有几个感兴趣的液位测量。音频工程师必须确定目标音量。
示例包括：
•产生给定输出电平的输入电平，如1伏或1瓦或单位增益；
•产生一定输出失真的输入电平，如1%THD+N；
•提供良好噪声性能和舒适净空的水平，通常称为运行水平；
•测试需求文件中规定的输入或输出水平。
这些水平中的任何一个都可以用作参考水平，我们可以在此基础上进行进一步测量。例如，频率响应测量值表示为相对于中频频率的水平；在规定的水平上进行THD+N测量，应在结果中报告。
液位测量的增益注意事项
DUT的输出电压电平与其输入电压电平的比率是DUT的电压增益。例如，在增益为2的DUT中，施加2伏的输入将产生4伏的输出。当输出电压等于输入电压时，增益为1称为单位增益。
一些DUT不提供增益调整，据说具有固定增益。增益可以固定为单位或其他值。
可变增益DUT中的测量电平
具有音量控制或其他影响增益设置的DUT是可变增益装置。设置和测量水平时，必须考虑DUT增益是否可变，如果可变，则应考虑如何设置DUT控制以获得所需的测试结果。

※ 频率响应

频率响应测量报告用已知水平的不同频率刺激DUT时的输出水平。所有频率响应测量中最简单的只有两到三个音调，第一个接近DUT可用频率范围的中间，然后是接近范围最高点的音调，有时是接近最低点的音调。假设所有音调都是在同一水平上产生的，DUT的输出水平描述了其对这些不同频率的响应。

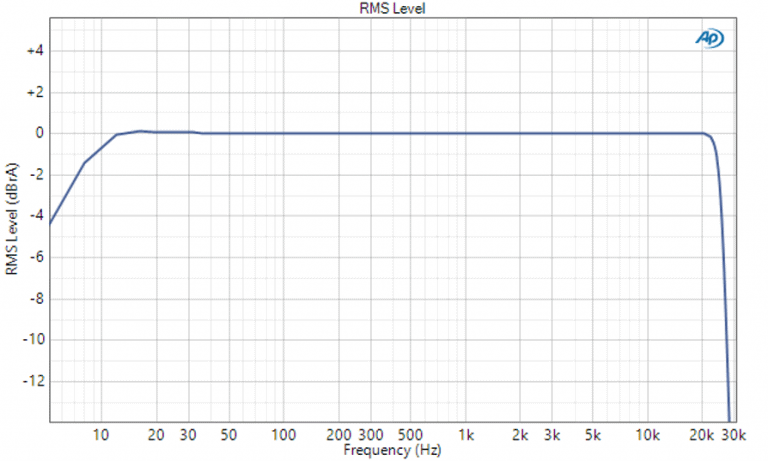

全范围频率响应测量可以通过几种不同的方法进行，经典的方法是正弦波从范围内的最低频率扫描到最高频率，结果绘制在图表上。“平坦”响应描述了一个图形的形状，在该图形中，DUT在所有频率下响应相等，产生斜率为0且变化最小的轨迹。下面是典型DUT平坦频率响应曲线的示例。

※ 总谐波失真加噪声（THD+N）
谐波失真是指在音频信号中添加不必要的新音调。这些音调是与原始信号和谐相关的音调。当信号为频率为f1的一个正弦波时，谐波音调为f2、f3等，为原始音调的整数倍。总谐波失真是在DUT带宽中测量的所有谐波的总和。
为什么是THD+N？为什么不单独测量THD（失真）和N（噪声）？在FFT之前的音频测量中，如果没有噪声，很难单独测量THD，但同时测量THD和N相对简单。因此，过去几年流传下来的公认技术规定了THD+N，因为这才是实用的。此外，THD+N是一种方便、直观的性能单数字标志，被广泛理解和接受。

※ 相位
在音频工程中，相位测量用于描述从参考波形测量的周期波形（如正弦波）周期中的正或负时间偏移。（访问我们的博客“为什么是正弦波”了解更多信息）。参考信号通常是系统中不同点的相同信号，或系统中不同通道中的相关信号。

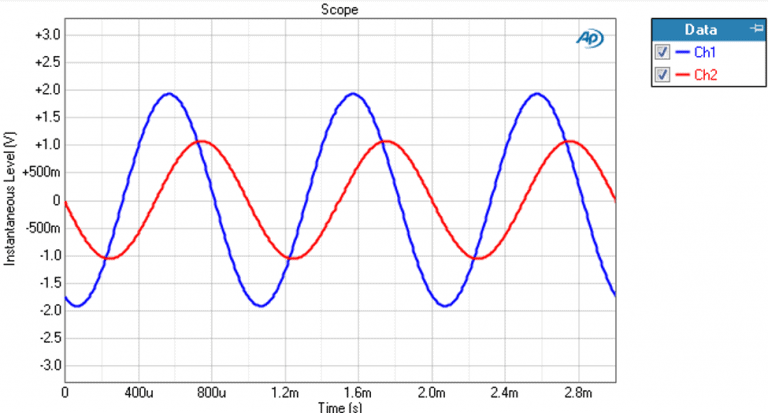

演示两个通道的异相。
这种参考选择定义了两种最常见的相位测量：设备输入/输出相位和通道间相位。相移随频率变化，在多个频率下进行相位测量或绘制频率扫描的相位响应并非罕见。相位以度表示。

※ 串扰
在多个声道的音频系统中，不希望一个声道中的信号在另一个声道的输出中以降低的电平出现。这种跨通道的信号泄漏称为串扰，在实际设备中很难消除。串扰表示为非受激信道中的非期望信号与受激信道中的信号之比。串扰在很大程度上是器件中通道导体之间电容耦合的结果，通常表现出随频率升高的特性。

※ 信噪比（SNR）
多大的噪音就是太多？这完全取决于你的信号有多大。
信噪比（SNR）是对这种差异的一种度量，它提供了设备性能的一个数字标志（如THD+N）。信号通常设置为DUT的标称工作电平或最大工作电平（或MOL）。当使用MOL生成SNR时，结果也可以称为动态范围，因为它描述了DUT中可能出现的两个极端电平。（数字设备中的动态范围具有某种不同的含义）。信噪比通常以分贝表示，通常显示为负值。
使用传统方法时，信噪比需要两次测量和一点运算。首先测量信号电平，然后关闭发电机（通常，也以低阻抗终止DUT输入，以完全降低设备中的噪声）。然后测量噪声级（通常称为噪声地板），使用滤波器限制测量带宽。两者之间的比率就是信噪比。
从研发到生产线，不同应用中使用的音频测量将需要不同的评估方法。为每个DUT建立基准并坚持评估流程，将为工程师提供见解，以便在产品开发和创造方面做出正确的决策。
