音频分析仪使用指南：原理、测试方法与应用

引言

音频分析仪（Audio Analyzer）是一种用于测量和评估音频信号性能的专业仪器，广泛应用于音频设备研发、生产质量控制、声学测试等领域。无论是扬声器、耳机、功放、麦克风，还是音频编解码器，音频分析仪都能提供精确的信号分析，确保设备达到最佳音质表现。本文将详细介绍音频分析仪的工作原理、主要功能、测试方法及应用场景，帮助工程师更高效地进行音频测试。

1. 什么是音频分析仪？

1.1 定义与作用

音频分析仪是一种专业的电子测试仪器，能够生成、测量和分析音频信号的各种参数，如频率响应、失真、信噪比（SNR）、谐波失真（THD+N）等。它主要用于评估音频系统的性能，确保音频设备能够准确还原声音信号。

1.2 主要技术指标

• 频率范围：一般在 10 Hz - 100 kHz 之间，用于覆盖人耳可听范围（20 Hz - 20 kHz）及超声频率。
• 信号源：音频分析仪通常内置高精度音频信号源，可输出正弦波、方波、扫频信号等。
• 失真测量：支持 总谐波失真 + 噪声（THD+N） 测量，量化信号质量。
• 动态范围：指设备可测量的最小与最大信号幅度范围，通常在 120 dB 以上。

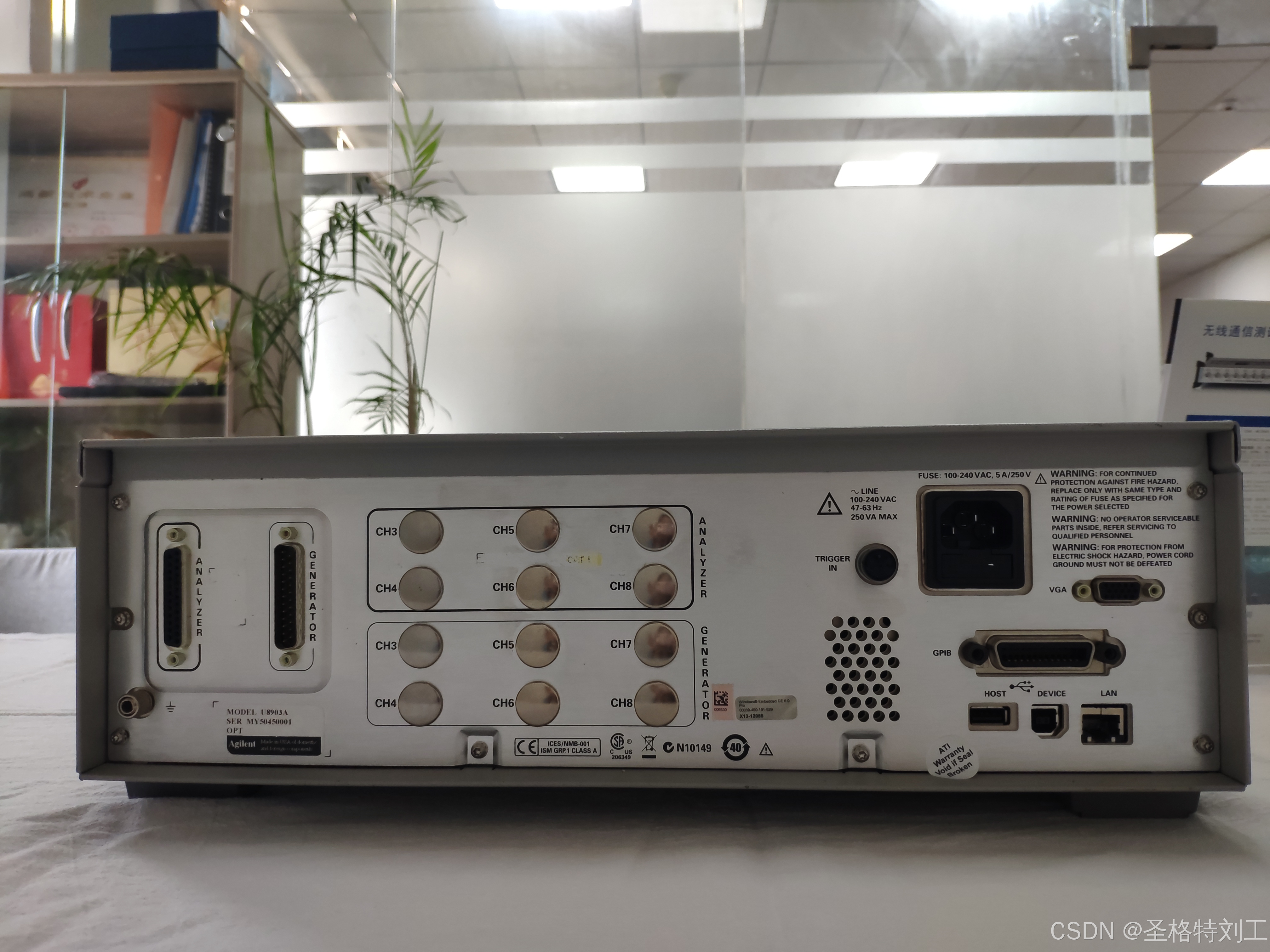

2. 音频分析仪的工作原理

音频分析仪主要包括两部分：

• 信号发生器（Signal Generator）：用于产生标准音频测试信号，例如 1 kHz 正弦波。
• 信号分析模块（Analyzer）：接收音频设备（DUT）的输出信号，并分析其频率响应、失真、噪声等参数。

2.1 测量流程

1. 连接被测设备（DUT）：将信号源连接到 DUT（如音频放大器、耳机），然后将 DUT 输出连接回分析仪输入端。
2. 设置信号源：选择合适的测试信号（如 1 kHz 正弦波）。
3. 进行测量：音频分析仪接收 DUT 输出信号，并计算关键音频参数。
4. 分析结果：查看频谱图、失真曲线、信噪比等测量指标。

3. 音频分析仪的常见测试方法

3.1 频率响应测量

• 目的：评估 DUT 在不同频率下的增益变化，以确定是否存在频率失真。
• 方法：使用扫频信号（20 Hz - 20 kHz）输入 DUT，并记录输出电平变化曲线。
• 应用：扬声器、耳机、麦克风、放大器测试。

3.2 总谐波失真 + 噪声（THD+N）测试

• 目的：测量音频系统的非线性失真，以评估其声音纯净度。
• 方法：输入 1 kHz 正弦波，分析输出信号中的谐波成分，计算 THD+N 值（通常以 dB 或 % 表示）。
• 应用：功放、DAC（数字模拟转换器）、麦克风测试。

3.3 信噪比（SNR）测试

• 目的：衡量信号相对于噪声的比率，SNR 越高，设备音质越好。
• 方法：输入参考信号（如 1 kHz 正弦波），测量噪声电平，计算信号与噪声的比值。
• 应用：麦克风、无线音频系统、音频接口测试。

3.4 立体声分离度（Crosstalk）测试

• 目的：评估左右声道之间的串扰情况，确保音频信号的独立性。
• 方法：对一个声道输入信号，并测量另一个声道的泄漏信号强度。
• 应用：音频功放、耳机、音频接口测试。

3.5 互调失真（IMD）测试

• 目的：测量音频系统在同时输入两个不同频率信号时产生的互调失真，反映系统的线性度。
• 方法：输入两个正弦波（如 60 Hz 和 7 kHz），分析输出信号中的额外频率成分。
• 应用：高端音响设备、专业音频系统测试。

4. 音频分析仪的应用场景

4.1 消费电子产品测试

• 智能手机、平板电脑：测试扬声器、麦克风、音频芯片的性能。
• 耳机、蓝牙音箱：测量频响、失真、立体声分离度等参数。

4.2 专业音频设备测试

• 录音设备、调音台：确保高保真音频传输质量。
• 专业音响系统：测量频响、SNR，优化系统调音。

4.3 汽车音响测试

• 车载音频系统：测试扬声器、DSP 处理效果、噪声控制能力。

4.4 研究实验室与生产线检测

• 声学实验室：用于高精度音频分析，如助听器、降噪耳机测试。
• 生产质量控制（QC）：在音频设备生产线上，对产品进行快速测试，筛选不合格产品。

5. 如何正确使用音频分析仪？

5.1 设备连接与基本设置

1. 选择合适的音频输入输出端口（如 XLR、RCA、TRS、AES/EBU）。
2. 设置信号源（正弦波、扫频信号等）。
3. 调整输出幅度和测量带宽。
4. 启用滤波功能（如 20 kHz 低通滤波器）以减少外部干扰。
5. 进行测量并记录数据。

5.2 避免测量误差的方法

• 使用屏蔽电缆，减少外部干扰。
• 保持环境安静，避免背景噪声影响测量。
• 进行多次测量，排除偶然误差。
• 定期校准分析仪，确保测量精度。

6. 提高测量精度的技巧

6.1 选择高精度信号源

使用低失真的信号源可以提高测量的准确性，避免信号源本身的误差影响结果。

6.2 采用适当的滤波器

• 低通滤波器（LPF）：消除高频干扰。
• 带通滤波器（BPF）：精确测量特定频段的信号。

6.3 结合 FFT 频谱分析

使用 FFT 频谱分析模式，可以精确查看频率成分，快速识别失真来源。

结论

音频分析仪是音频设备研发、生产和测试中的关键工具，广泛应用于消费电子、专业音频、汽车音响等领域。掌握音频分析仪的使用方法、测试技巧及优化策略，可以有效提升测量精度，确保音频系统的高保真性能。希望本文能帮助你更好地理解和使用音频分析仪，提高测试效率和音质优化能力！
