今天和大家安利一款超赞的开源项目, 基于这个项目我们可以轻松定制自己的白板, 思维导图, 原型草图设计, 流程图工具等, 它就是——Excalidraw.

接下来我会和大家介绍一下这款开源项目的功能特点, 如何二次开发, 以及如何使用我改造好的成品快速部署到自己的服务器上.

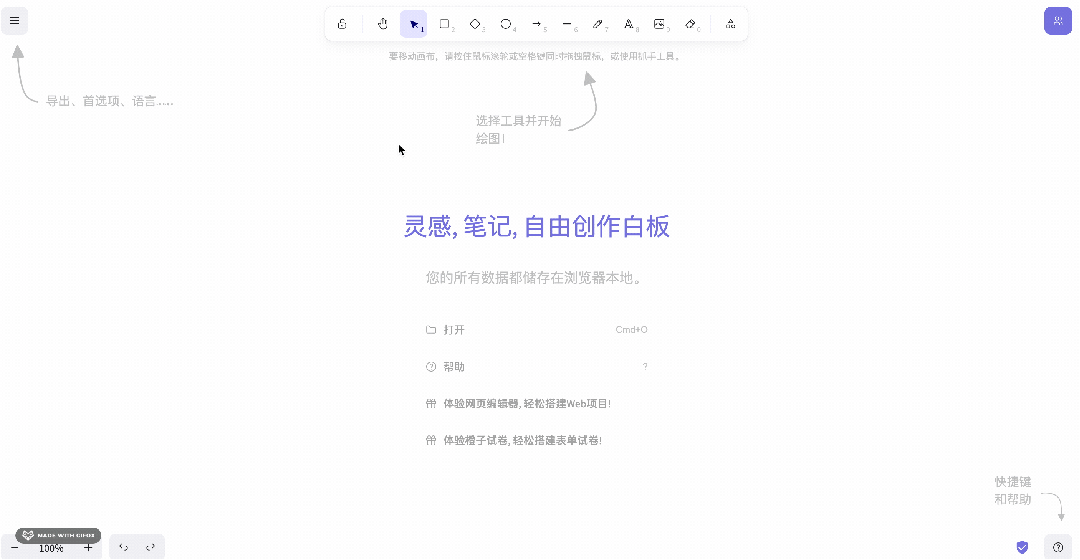

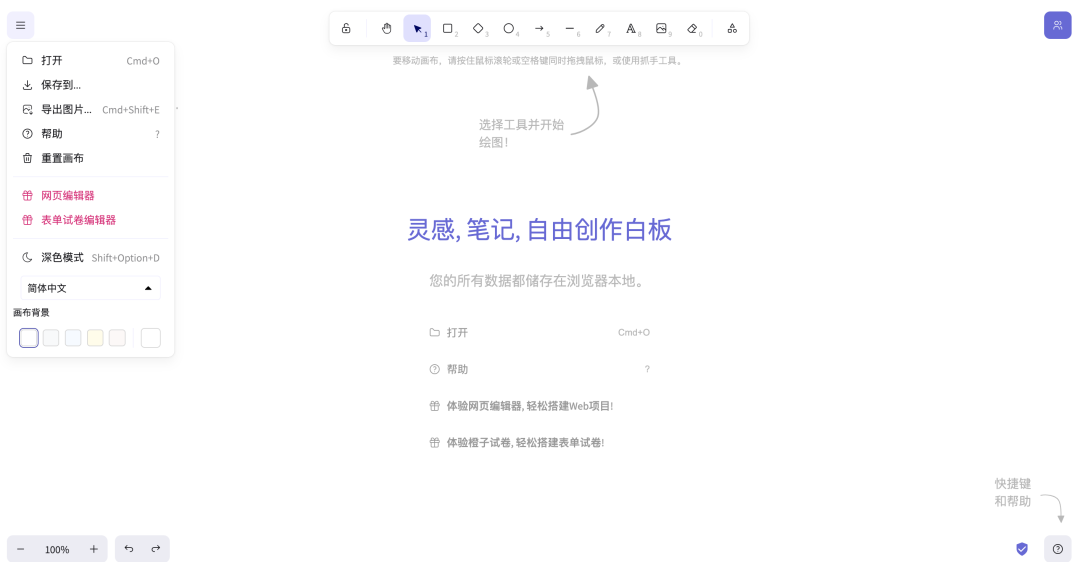

效果演示:

在线地址: https://board.dooring.vip

开源地址: https://gitee.com/lowcode-china/excalidraw-mini

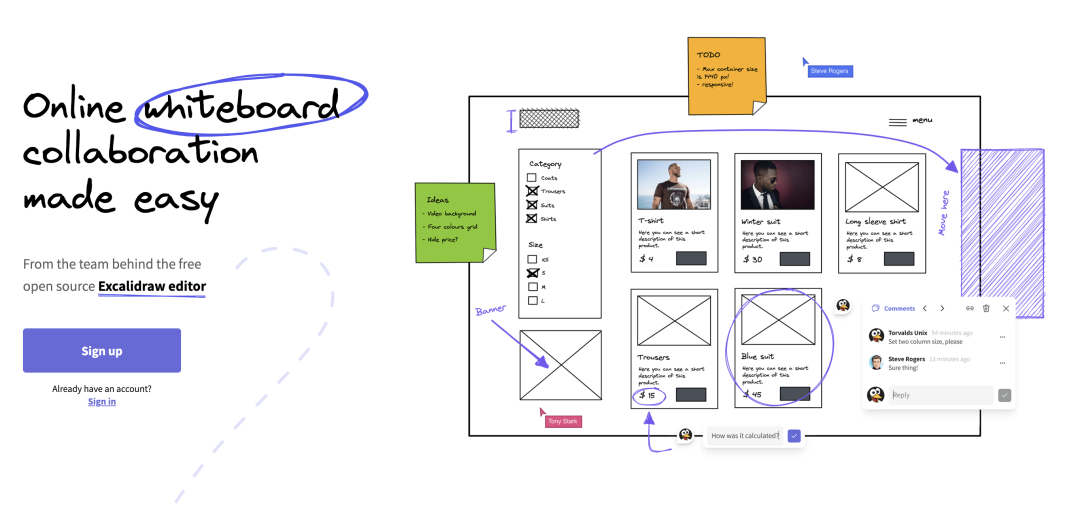

功能介绍

首先 Excalidraw 的技术栈采用 Vite + React + TypeScript + Yarn + Husky, 目前开源 star 已经有 66k+, 还是非常受开发者喜欢的.

这里先介绍一下我使用完这款开源项目的一个功能总结:

支持手绘风格的草图设计
支持流程图, 思维导图的设计
支持多人协同
支持会议白板, 激光笔标注
支持多种导出格式
支持二次开发

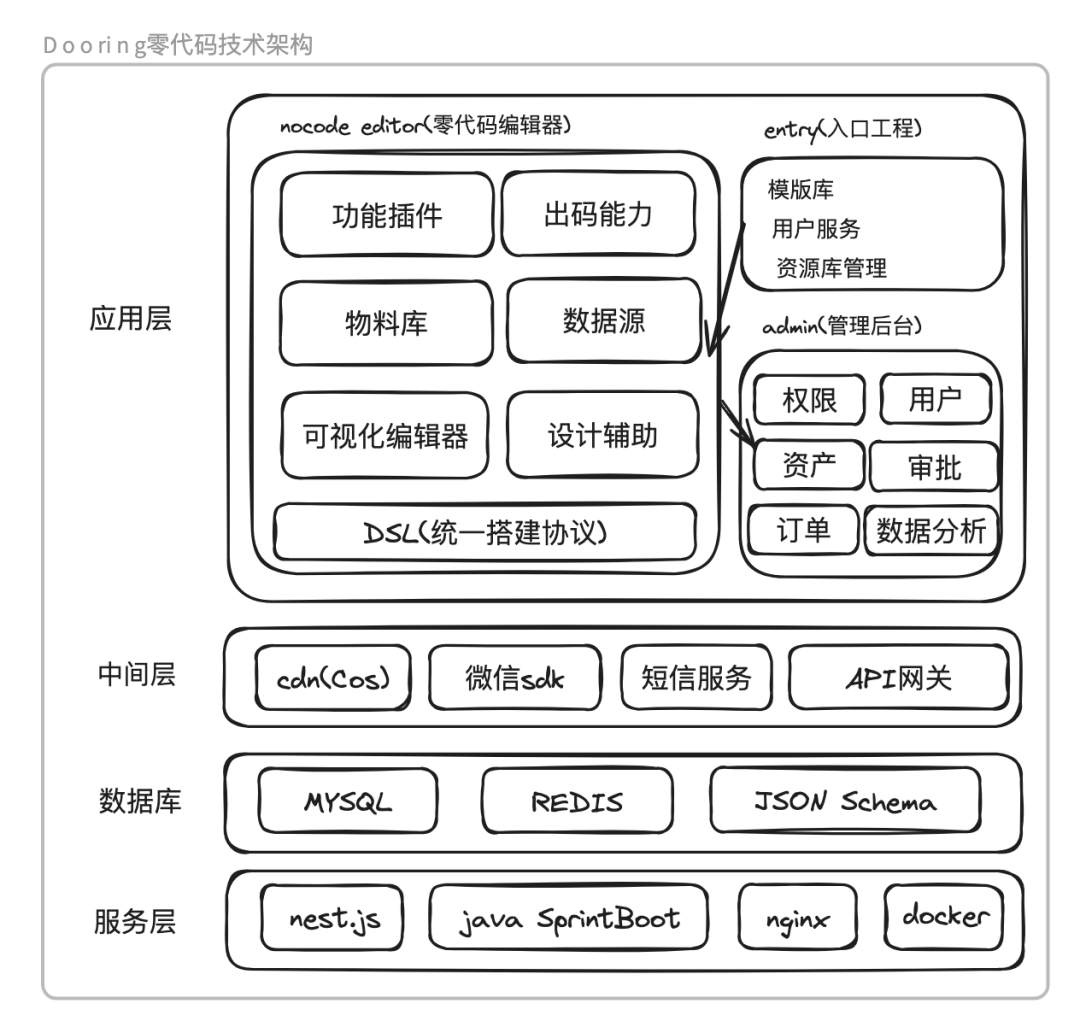

虽然这款工具界面设计的非常简洁, 但是却可以做出非常精美的作品, 比如架构图(Dooring的架构就是用它画的~):

业务流程 & 设计思路

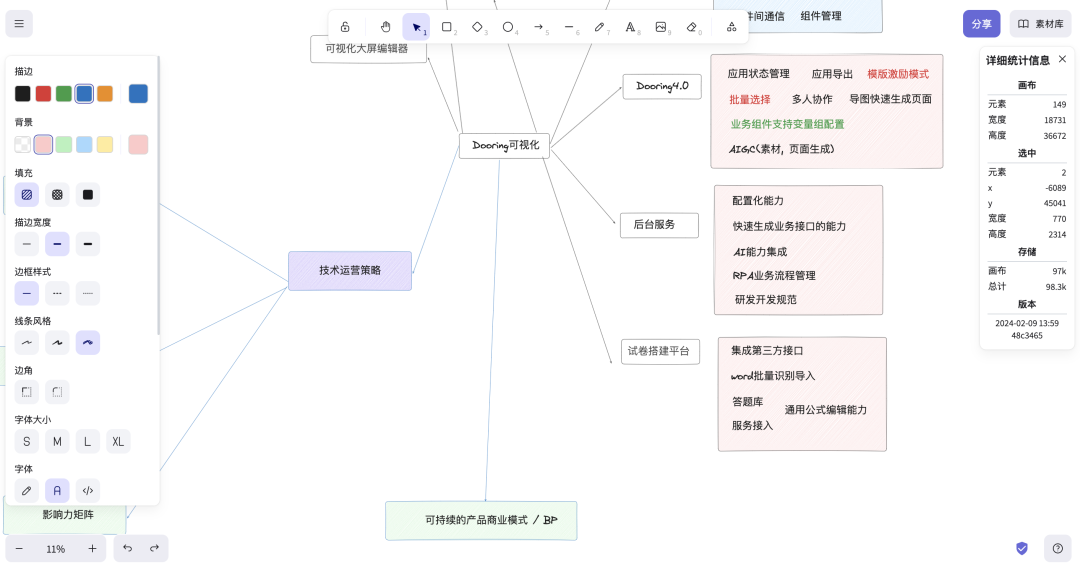

思维导图:

当然我们还能发挥想象, 应用在更多的场景. 我之前写的很多技术文章里的架构图, 流程图, 都是用它来设计的, 偶尔也会用它来设计一下产品草图, 非常方便.

二次开发

接下来就到了技术小伙伴最关注的环节了,如何使用它, 二次开发自己的白板应用.

安装

首先我们需要在自己的项目里安装它:

yarn add react react-dom @excalidraw/excalidraw

接下来写一个简单的demo:

function App() {
  return (
    <>
      <h1 style={{ textAlign: "center" }}>Dooring Example</h1>
      <div style={{ height: "500px" }}>
        <Excalidraw />
      </div>
    </>
  );
}

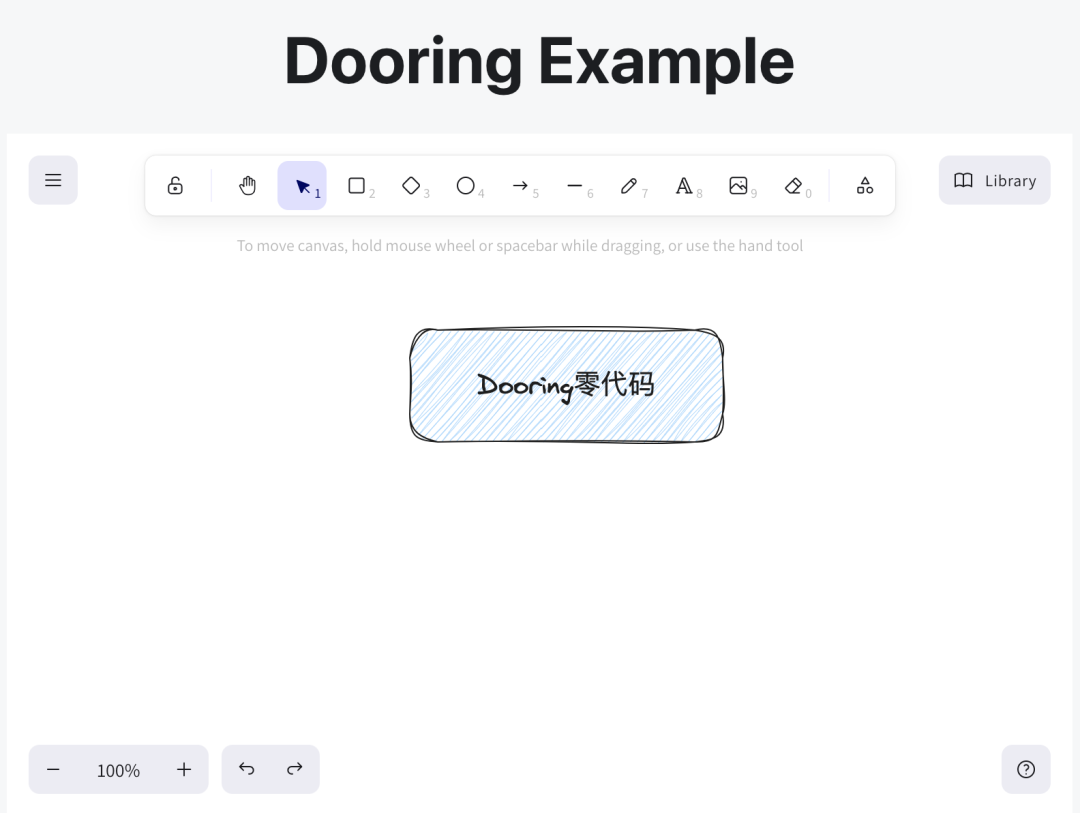

预览效果如下:

当然如果觉得它默认的主题色不符合自己的业务场景, 我们还能自定义主图风格:

.custom-styles .excalidraw {
  --color-primary: #fcc6d9;
  --color-primary-darker: #f783ac;
  --color-primary-darkest: #e64980;
  --color-primary-light: #f2a9c4;
}

.custom-styles .excalidraw.theme--dark {
  --color-primary: #d494aa;
  --color-primary-darker: #d64c7e;
  --color-primary-darkest: #e86e99;
  --color-primary-light: #dcbec9;
}

excalidraw 组件还提供了很多自定义的属性, 可以让我们轻松扩展和定制, 比如我们想扩展右侧功能按钮, 可以用如下的代码:

function App() {
  return (
    <div style={{ height: "500px" }}>
      <Excalidraw
        renderTopRightUI={() => {
          return (
            <button
              style={{
                background: "#70b1ec",
                border: "none",
                color: "#fff"
              }}
              onClick={() =>
              window.location.href = 'https://dooring.vip'
              }
            >
              H5制作
            </button>
          );
        }}
      />
    </div>
  );
}

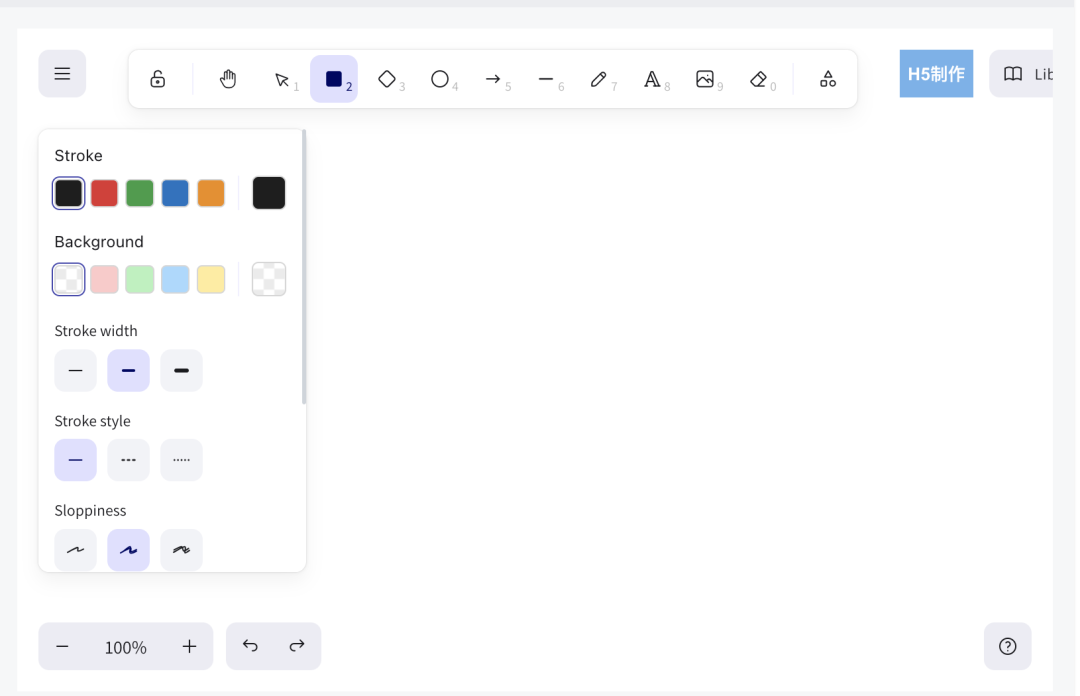

这里我们用到了它的 renderTopRightUI 属性, 类型是一个函数, 我们在函数里返回我们想要定制的组件按钮即可, 效果如下:
