实习一：6S大气校正

*********************************************************************************************

以下内容只用于记录平时上课实习的实习报告，以便将来查阅。

*********************************************************************************************

一、实习目的：

大气校正的目的是消除或减少大气对图像的干扰。本次实习要求熟练掌握辐射定标和大气校正的方法，加深对6S模型原理的理解，掌握6S软件的使用方法与步骤，并利用该软件进行TM影像的大气校正。

二、实习数据

河北黄骅市TM影像

三、实习步骤

3.1 辐射定标

• ENVI中的具体实现：

要对图像进行辐射定标，将图像的DN值转化为表观辐亮度，该过程应用下式实现：

Radiance=gain*DN+offset                                                                           (1)

以TM图像第3波段的DN值转化为表观反射率为例：

第一步，查找HEADER文件，找到图像每个波段的gain和offset。

3.2 计算表观反射率

由下式计算表观反射率，

ρ=π*L*d2/（ESUN*cos（θ））                                                                  (2)

其中ρ为表观反射率，L为表观辐亮度，d为日地距离，ESUN为太阳平均辐射强度，θ为太阳高度角。

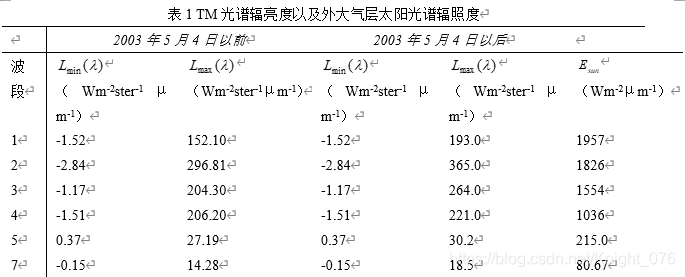

第二步，查找HEADER文件可知=64度；查找表可知 d=1.10109天文单位；查找表1  可知ESUN3＝1554。



3.3 6S大气校正

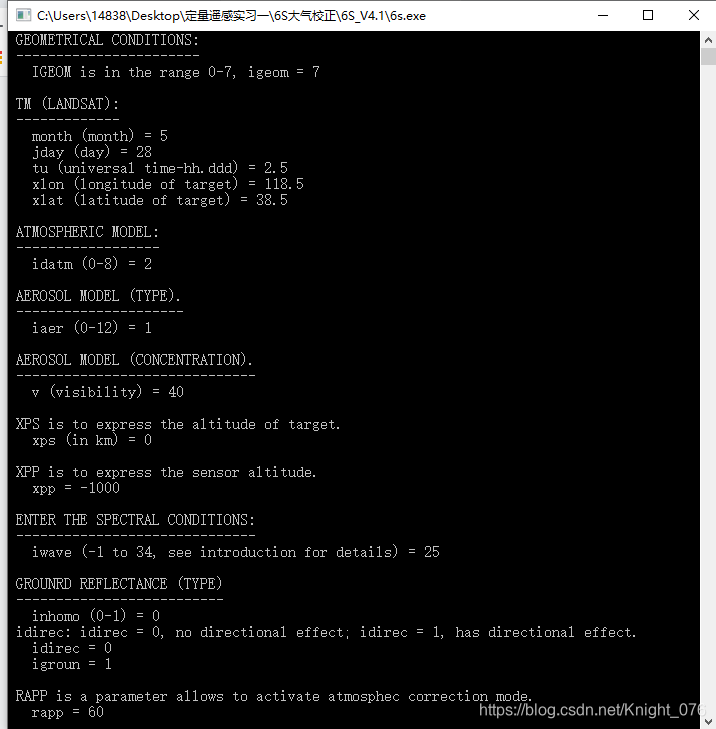

调用6S大气校正模块，进行大气校正。具体输入参数如下：

1.太阳天顶角、卫星天顶角、太阳方位角、卫星方位角，也可以输入卫星轨道与时间参数来替代。

2.大气组分参数，包括水汽、臭氧含量等参数。若缺乏精确的实况数据，可以根据卫星数据的地理位置和时间，选用6S提供的标准模型来替代，比如选取标准大气模型-中纬度冬天和中纬度夏天。

3.气溶胶组分参数，包括水分含量以及烟尘、灰尘等在空气中的百分比等参数。若缺乏精确的实况数据，可以选用6S提供的标准模型来替代，例如用“大陆模型”来描述标准大气的气溶胶组分等。

4.气溶胶的大气路径长度，用能见度参数表示。

5.观测目标的海拔高度及传感器高度。

6.光谱条件，可以直接输入光谱波段范围，也可以将遥感器波段作为输入条件。

7.    若是基于朗伯体大气校正，直接输入象元的光谱值可得到经过朗伯体大气校正后的地面反射率；

然后利用6S模型计算出的6个波段的系数XA,XB,XC进行大气校正。(输入参数如下)

输入完参数后，系统会自动生成一个six.out文件，用记事本打开即可在里面查找xa，xb，xc的相关信息。其中参数“25”代表band1波段，可以查阅中文手册对比，26——band2，27——band3...

coefficients	xa	xb	xc
band1	0.00243	0.09788	0.15913
band2	0.00253	0.05509	0.10901
band3	0.00279	0.03178	0.07839
band4	0.00407	0.0153	0.04726
band5	0.01946	0.00275	0.01292
band7	0.05233	0.00113	0.00665

之后带入到envi中利用band math 工具计算大气校正反射率acr。*利用给定：y=xa*(measured radiance)-xb;  acr=y/(1.+xc*y)  。

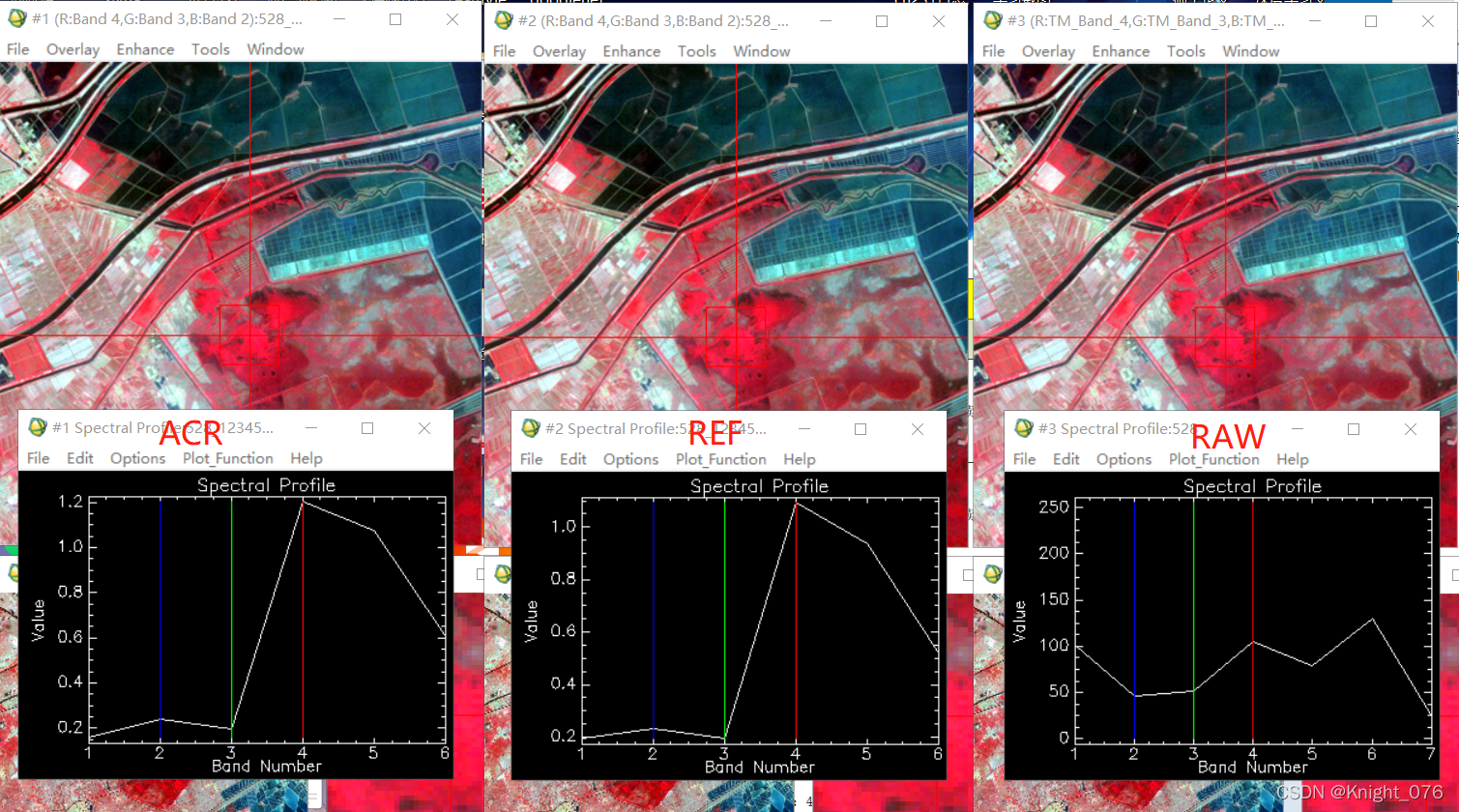

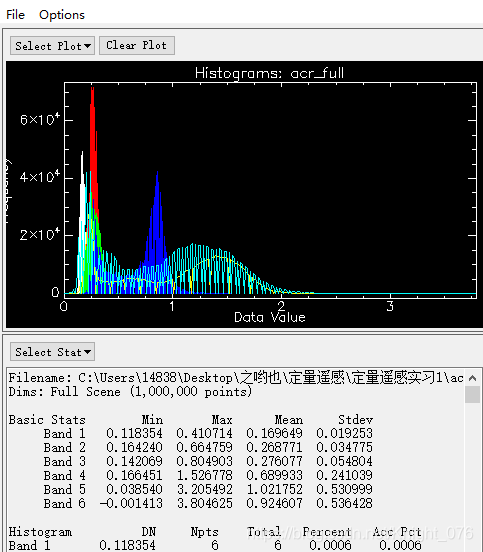

如下图所示，对比6S大气校正反射率acr, 表观反射率ref和原始影像raw，可以看出在经过大气校正后，地物波谱特征得到明显增强。



四、实习报告要求

4.1.分别对计算完表观反射率ρ的ndvi值以及6S应用模型大气校正后反射率acr的ndvi值，两者进行比较。

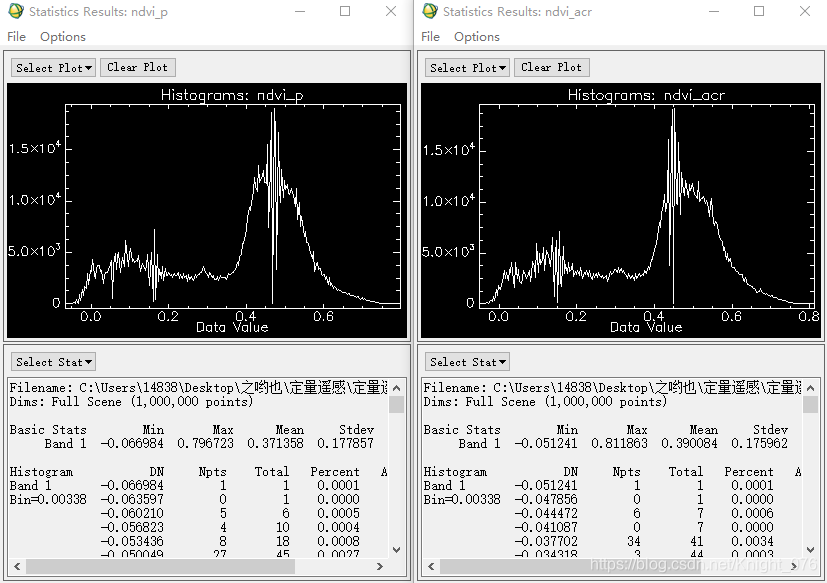

观察其最大值、最小值、均值以及标准差可以发现，两者的ndvi值总体上偏差不大，但在值域的峰值上有一些偏差，如表观反射率ρ的ndvi值在0.46处达到峰值而利用6S模型计算的acr的ndvi值在0.45处达到峰值。
