基于EEGLAB的脑电数据预处理

关于EEGLAB这个脑电处理工具包，对于大多是需要处理脑电数据的人来说都不会很陌生，这里放一个EEGLAB官网的链接；

https://sccn.ucsd.edu/eeglab/index.php

前言：EEGLAB的优势

• 具有便于操作的GUI界面，特别适合初学者学习使用
• 支持导入多种数据格式（可以读取几乎所有格式的EEG信号）
• 对于高密度的数据可以，支持滚动浏览，方便我们查询脑电的数据
• 交互式的绘图功能，方便ERP波形绘制和头皮电压分布地形图绘制等工具
• 基于独立成分ICA的伪迹去除和源分析技术
• 提供多种高级的插件免费下载，满足各种不同分析需求

1 EEGLAB的安装

1.1 EEGLAB使用

2 脑电数据的预处理步骤

大部分的预处理都会是上面图中的操作,有些需要根据自己需要分析的操作相应的预处理步骤

2.1 导入数据

以其中一种脑电数据格式为例

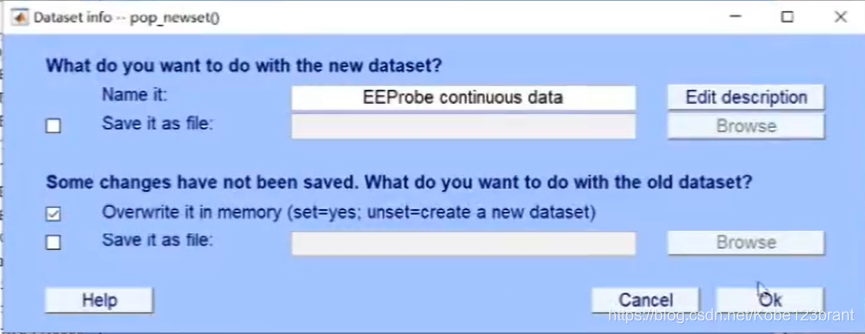

这里使用默认,点击ok

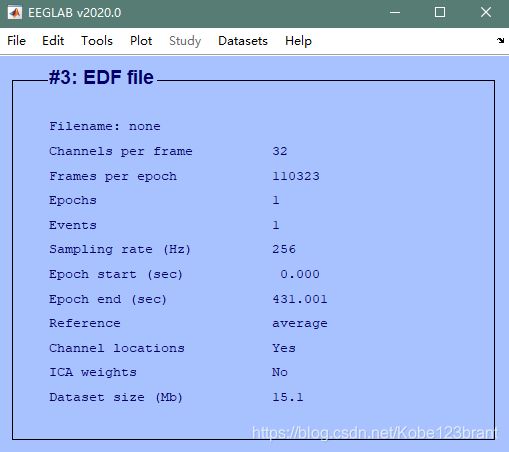

得到下面的这种情况

这些框里面对于的详细数据在matlab里面的变量可以找到

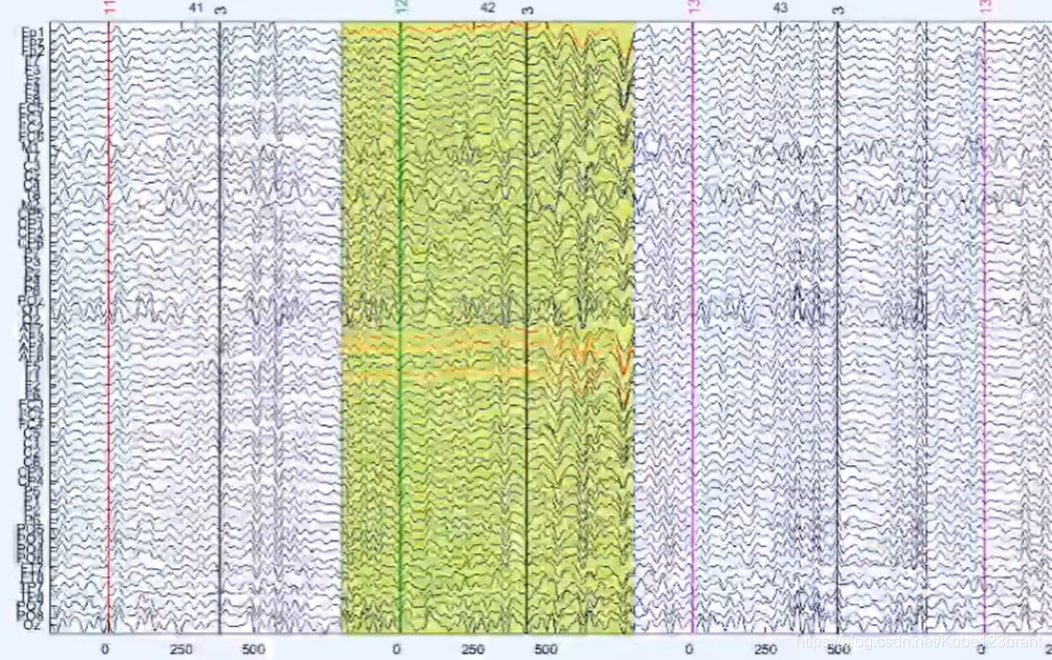

2.2 预览波形图

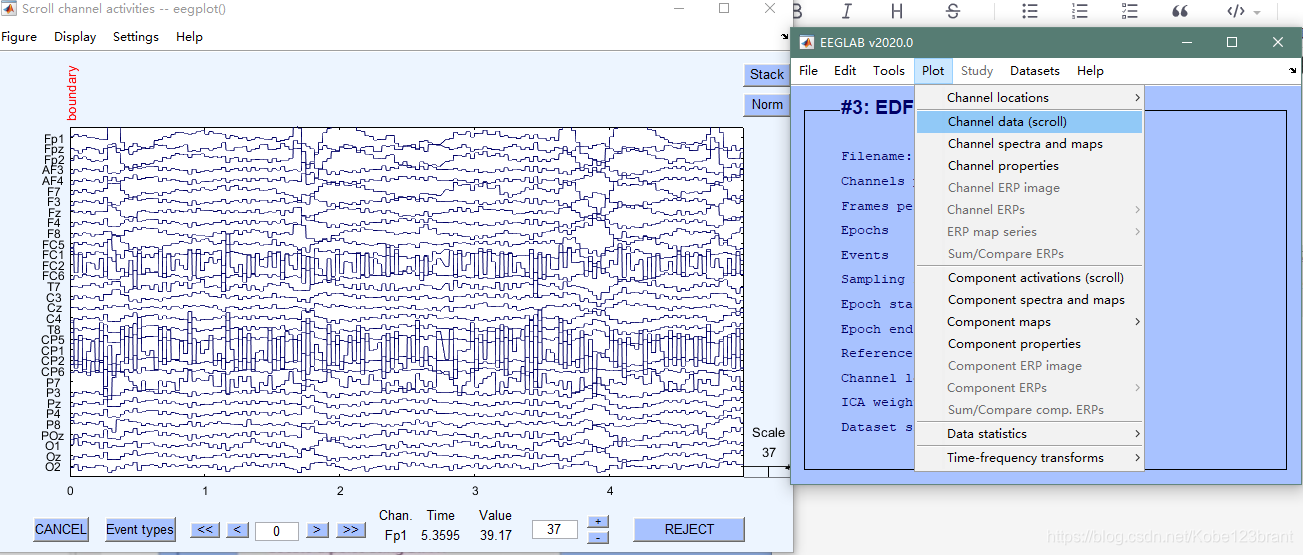

通过这个数据的概览可以方便看到脑电波形图的大概样子,方便初步判断

将鼠标放在脑电波的上面,在右下角就出现相关的信息,通道,幅值信息等

2.3 导入电极坐标

导入了电极坐标之后就可以让eeglab读取到每一个chanel的名称和数值，然后再通过eeglab里面默认的脑电位置排布文件，将具体的脑电即位置按照模板排布，这样eeglab就能具体知道位置了

这里是将脑电坐标导入进来,需要选择这个eeglab内置的电极坐标模板

我们一般是选择默认的模板,除非你有特殊的需求,或者对于这些模板了解的很清楚,可以选择适合自己的

电极分布图(2D和3D的展示),电极plot2D和3D这个按钮

从左边的图可以看到有一些电极在头部的外面,这是因为这些电极在头部中线以下的位置,所以显示在外面

我们在完成之后电极ok按钮,这样就可以完成电极坐标的导入

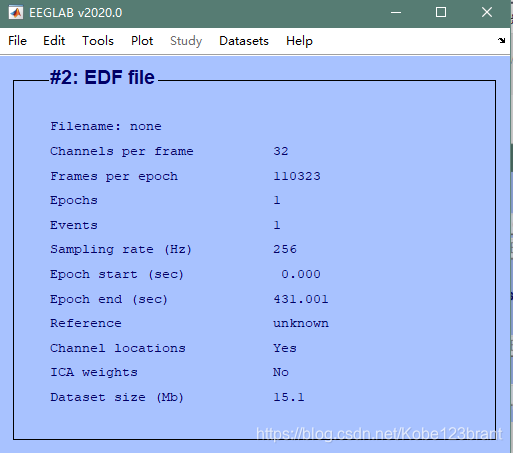

这时候你会发现外面展示的信息的channel locations变成了yes
回到matlab的页面就可以找到相关的文件变量查看刚刚导入的电极信息了

2.4 删除某一个通道的电极

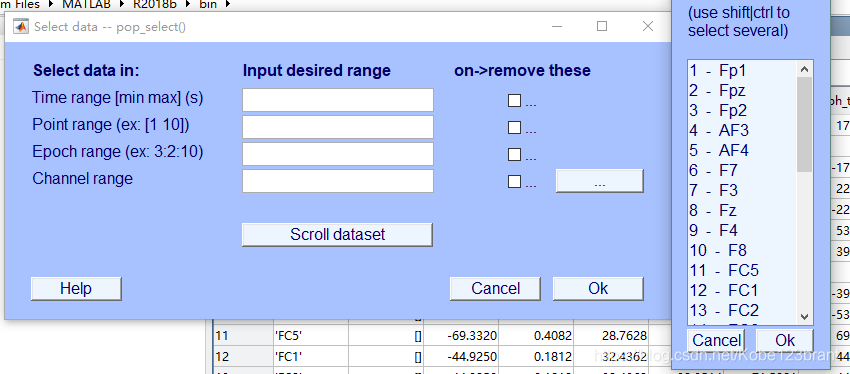

这里就可以自由选择需要删除的电极删除了

2.5 坏导的检查和插值

一般先进行数据不好的导联插值

设置参考的是时候,坏导会影响到数据,需要找出坏导,并且对它进行插值处理

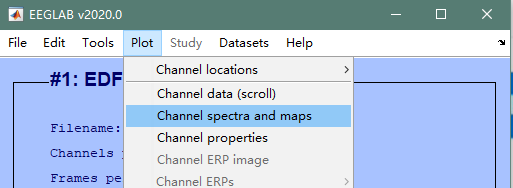

通过绘制光谱图查看有没有异常的电极导

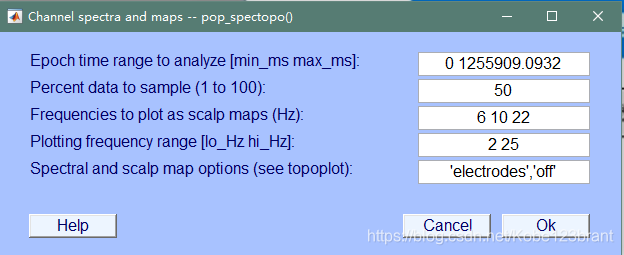

哪些地方可以改动过?
第一行的呈现的东西是数据段的长度,这里我们直接保持一整段的数据,不做任何的修改

第二行的呈现是采取数据的多少画出这个图,这里选择的是50%

第三行呈现的信息是放大显示的是哪个频率的,这里选择的是6 10 22HZ的脑电数据

第四行呈现的是哪个频段范围的power值是多少,这里选择的是2 25
选择完毕之后,点击ok,得到光谱图

那我们主要是看这个图的什么地方呢?

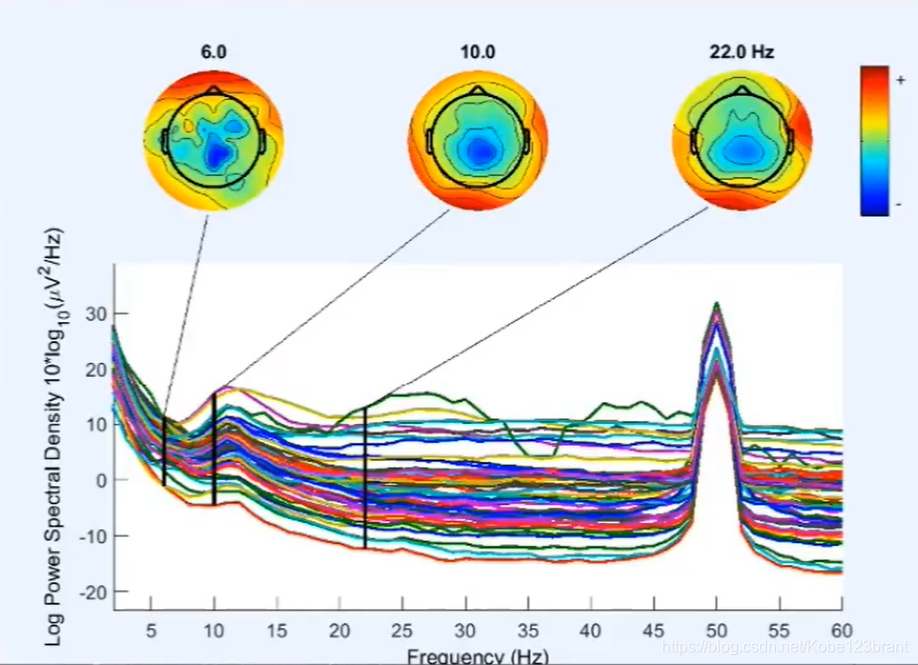

主要就是看各个通道的光谱图,这里每一根彩色的线都是代表通道的图,横轴代表频率,纵轴代表的是 POWER值,我们这里首先很明显在50左右的HZ部分升高,是收到了眼电的干扰,频率越低.power值越高

当你看到某个通道的曲线起伏不定,说明这个通道是可能存在问题的

你用鼠标点击一下绿色的线,会在命令行出现对于通道的名字

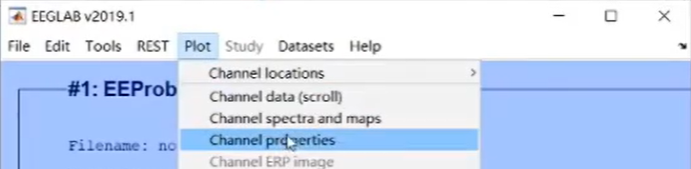

2.6 查看对应的通道电极

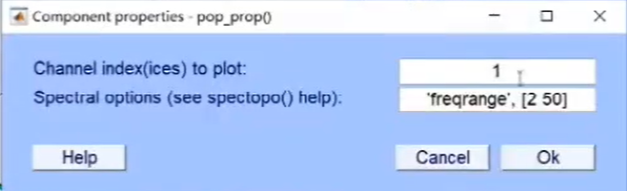

选择通道数和设置对应的频率

下面的折线图和上面的是一个意思,只不过我单单提取出这个通道来详细的查看

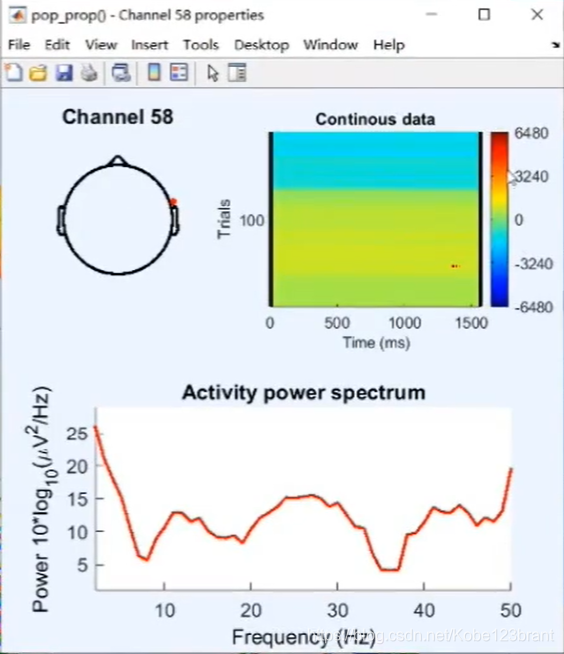

左上方是通道的名字和通道的位置

仅仅通过这个通道的曲线变化还不能说明这个通道的图是有问题的,还需要结合右上角的信息

右上角的图,横坐标是时间,纵坐标是幅值信息,每一个横条代表的是一个幅值信息,最右侧的是幅值颜色代表的意思

如果出现异常,就可以看到在一片绿色的地方出现了一点红色的小点,说明在某个时间点上面出现了异常

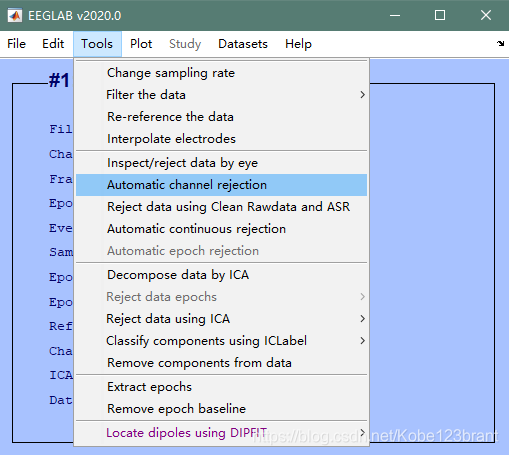

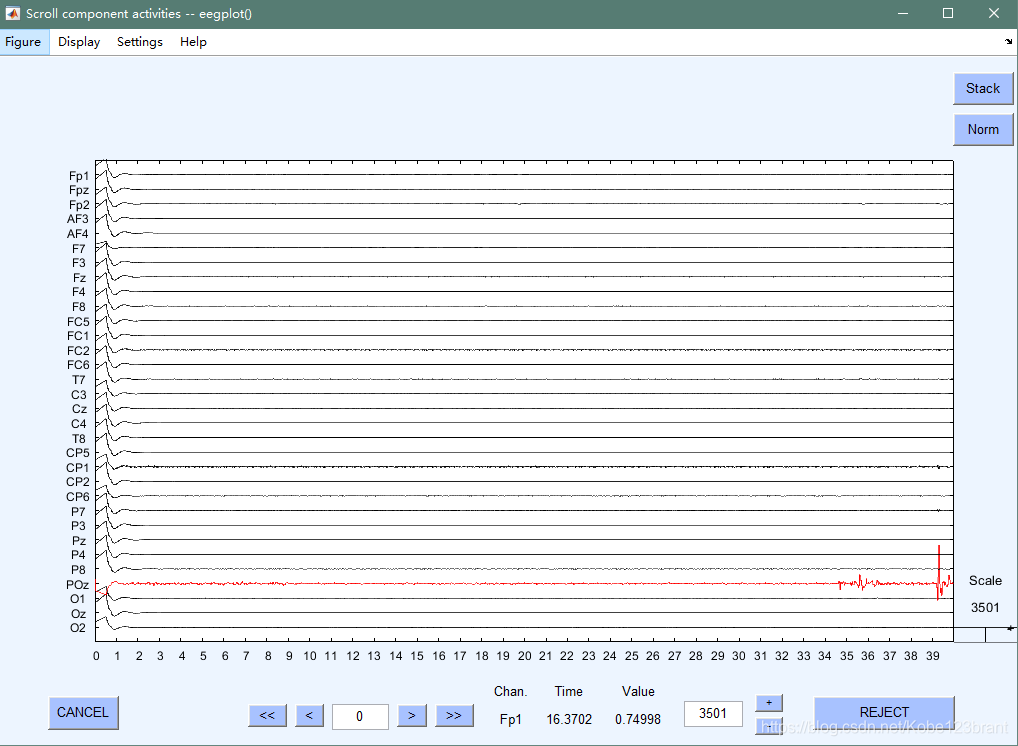

还有一种可以自动帮你找到坏导的方法

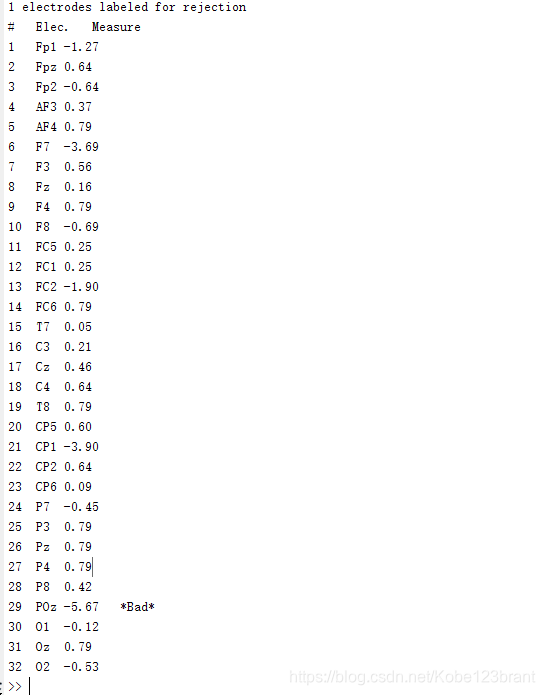

这个软件内置了三种算法(Probability\Kurtosis\Spectrum)可以帮你找到坏导,在这里用红色的线标识出来,并且会在命令行那里告诉你那个电极导是坏导

上面说了很多怎么查找到坏导,那接下来对坏导进行插值处理

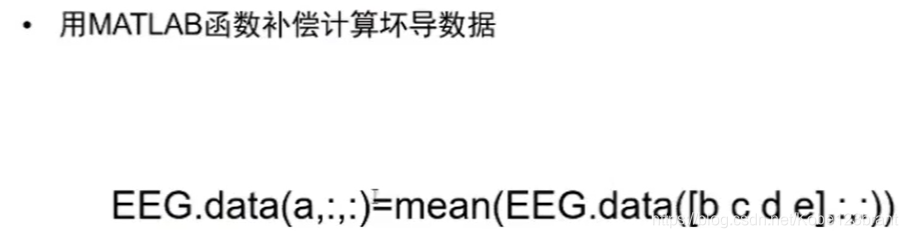

使用matlab函数进行坏导插值

这里是用周围电极的均值来进行插值

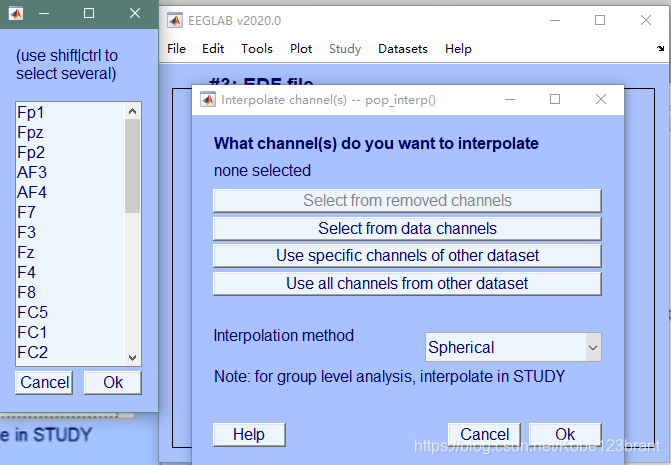

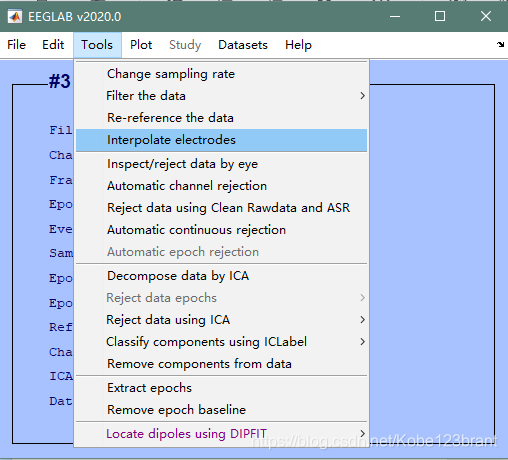

在EEGLAB里面也带有插值的方法


选择电极导,选择方法,点击ok,这样就能将坏导插值处理了

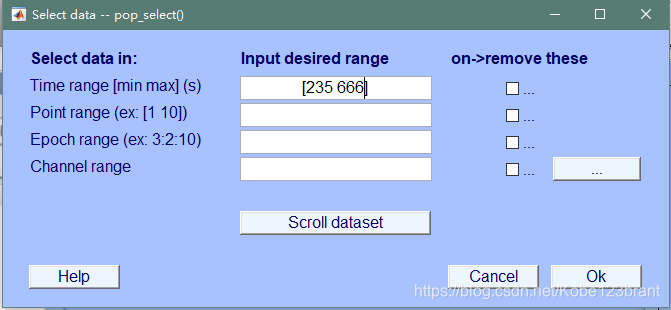

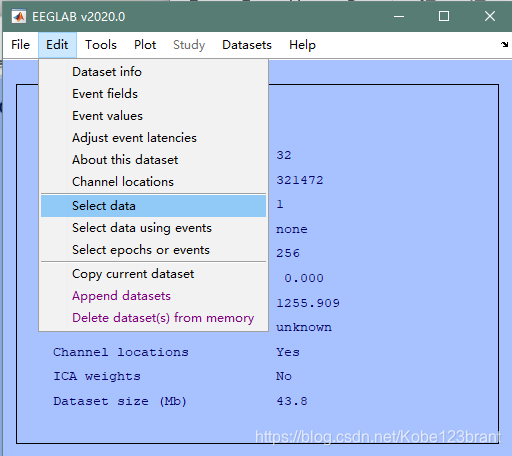

2.8 提取指定的时间段

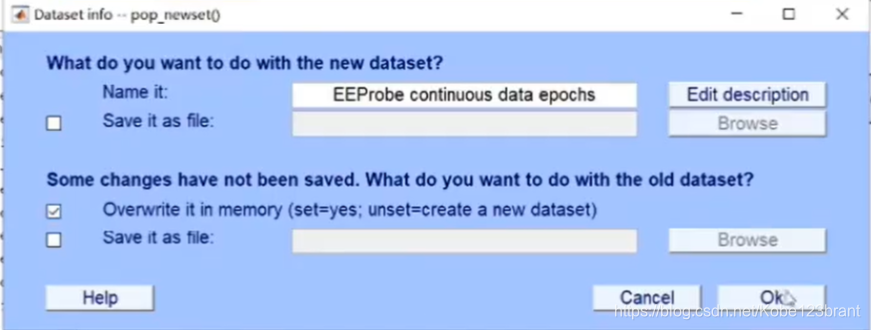

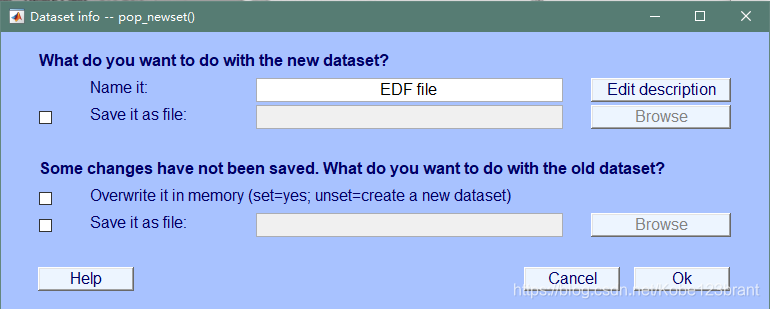

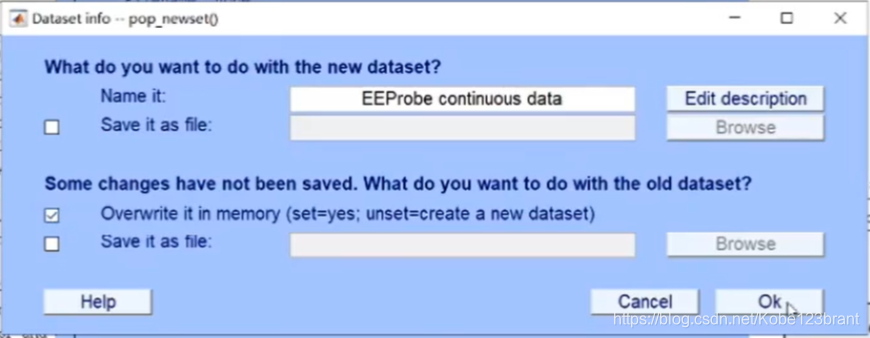

这里是将切开的片段保存的设置,包括保存的格式,保存的位置等

修改之后我们很明显的看到了数据量变小了

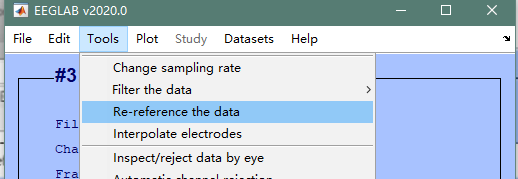

2.9 重参考

我们实验采集到的数据就是因为定位了参考电极，才能得到数据，数值就是电极所在的位置和参考电极之间的电位差

一般脑电记录的时候参考电极有鼻尖参考，CZ或者头顶中央参考，单侧乳突，双侧乳突参考，全脑平均参考

在脑电数据分析的时候，我们会想要转换参考点的位置，因为不同的位置参考，会对数据产生影响，比如记录时候采用的是CZ或者顶部中央参考，自然地，距离CZ比较近的电极点，记录的电位差会非常小，距离远的又会非常大，大小的差异并不是因为认知活动产生的，是由于记录方式产生的，为了能减小这些记录带来的误差，一般变换为双侧乳突参考

这里会涉及平均参考,双侧乳突,零参考rest.等方法

2.10 双侧乳突参考

Tips:这里的Interpolate removed channels可以自动帮你把之前的坏导插值处理
第一个的是平均参考
最下面Retain old reference的勾选了表示的是是否保留参考电极的信息

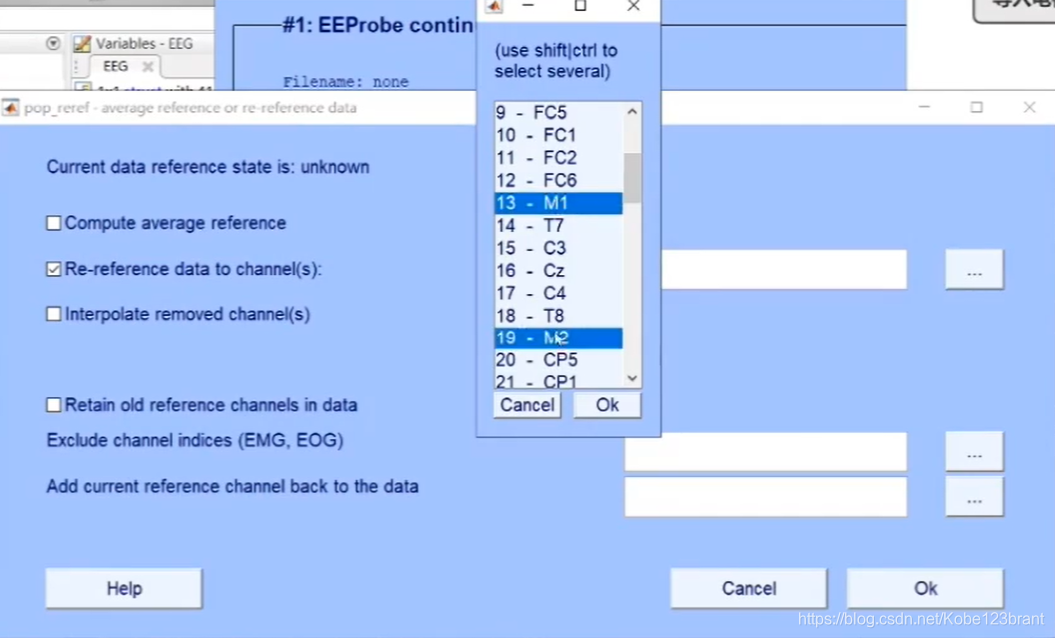

根据自己需要选择平均还是双侧乳突的参考,然后按照下面的方法勾选,得到结果

这时候我们发现原来的界面发生了变化,注意reference变成了自己选择的方法

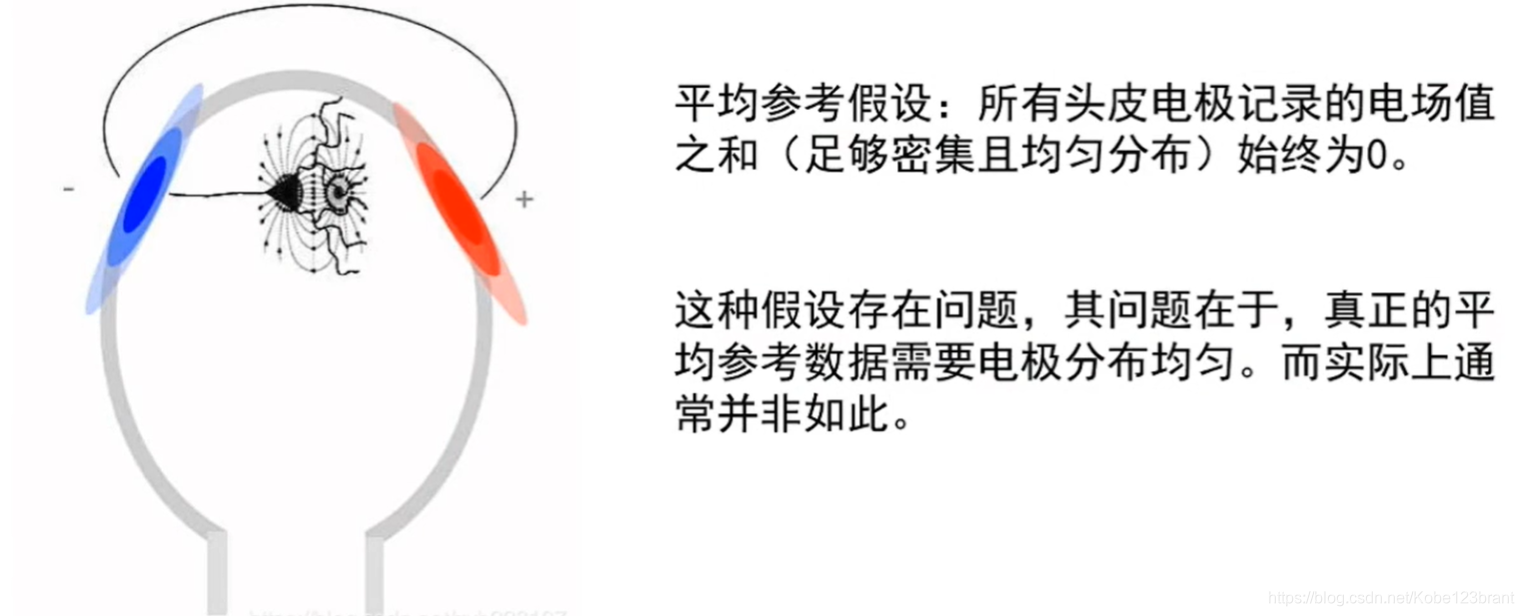

2.10.1 平均参考

2.10.2 零参考rest

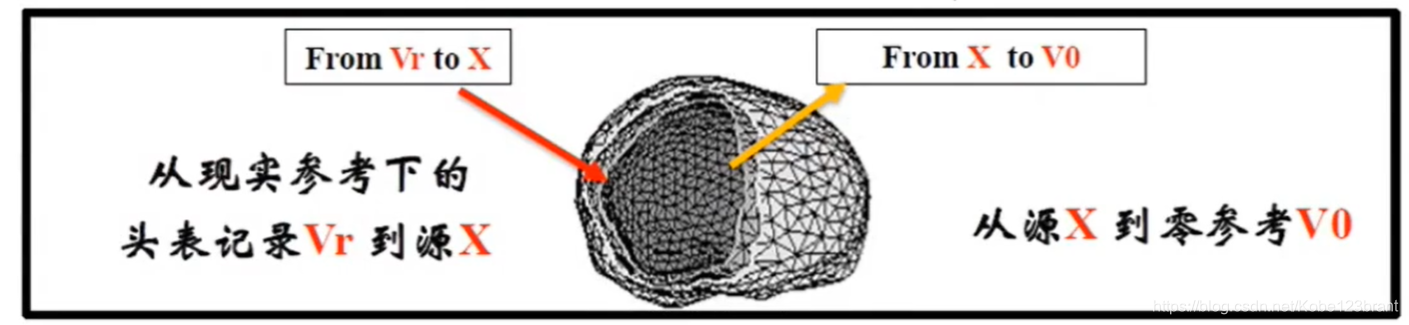

• 参考电极标准化技术(Reference Electrode Standardization Technique)
• 任何参考下的头表信号Vr都是脑颅内源X产生的,重建等效源X即可重建头表信号V0

• 非真实脑电,变成真实的脑电
  实际上是以无穷远的地方作为一个参考
  EEGLAB本身不带有这个参考的方法,需要重新下载按照rest插件

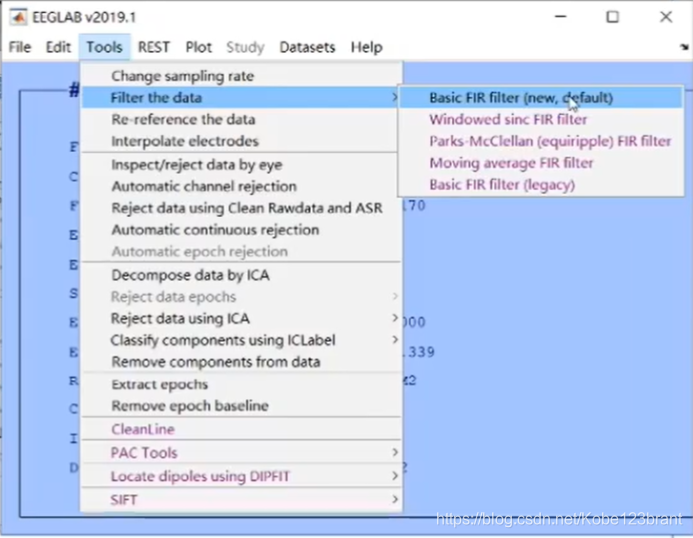

2.11 数字滤波

数字滤波分为高通滤波、低通滤波、带通滤波和凹陷滤波

高通滤波：高于某一频率的信号可以通过，但是低于这个频率的信号会被衰减过滤掉

低通滤波：跟高通是相反的，低于某些频率的可以通过，高于的不行

因此总结上面两个方法，高通滤波再输入数值的时候，是一个比较小的数值，低通滤波则是一个较大的数字

带通滤波：指的是在某个频率段范围内的信号可以通过，但这个频率范围以外的信号就会被保留下来，这个通常是用来去除50HZ视电的干扰

因为滤波不能完全的过滤出我们想要的频段，比如30HZ的低通滤波，并不是说30HZ以外的信号就通通被过滤掉了，而是以30HZ为截止频率，高于这个截止频率的信号会被逐渐衰减

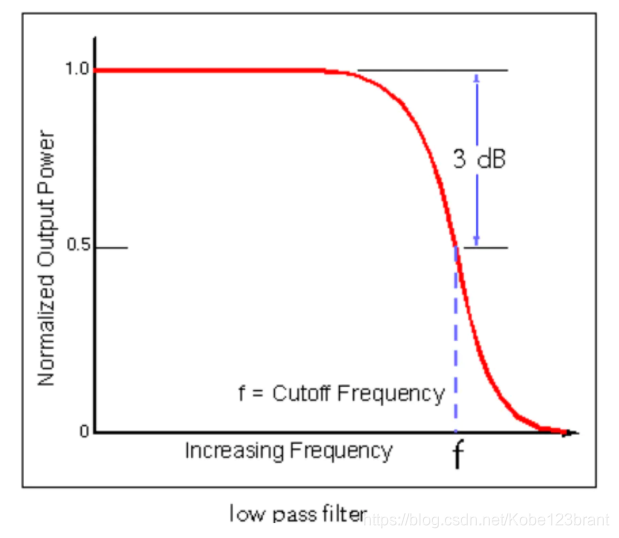

比如上面这个图，横轴为频率，纵轴为增益系数，在截止频率f的左边，最开始的增益系数都是1，指的是信号都乘以1，被完整的保留了下来，而且在接近截止频率的一定范围内，增益系数开始逐渐下降，直到我们的截止频率f处，增益系数刚刚好是0.5，指的是经过了截止频率为f的低通滤波之后，f这个频段的数据有50%被过滤，而50%被保留了下来。随后增益系数再逐渐下降，信号被逐渐衰减，直到接近于0

因此，我们有时候会看到数据在做了30HZ的低通滤波之后，还会再做一个50HZ的凹陷滤波，就是因为，并不是做了30HZ的低通滤波就能够完全把30HZ以上的信号全部过滤掉，而50HZ的干扰又是非常强的，所以最好还是再做一个50HZ的凹陷滤波

2.11.1 凹陷滤波：为了能完全的过滤掉信息所做的一次滤波

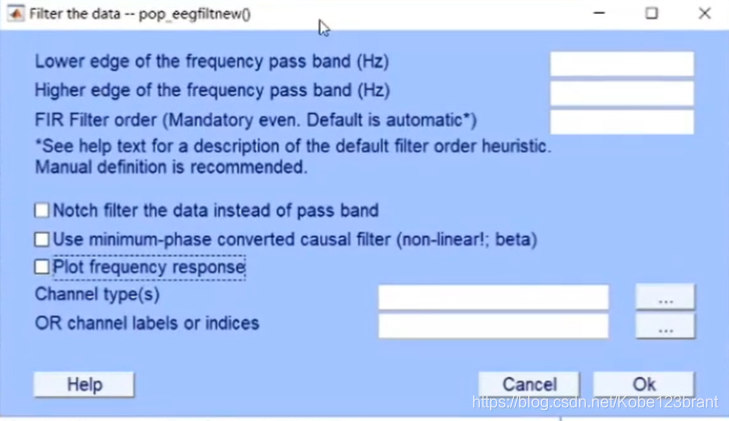

设置通过哪些频率的波

Tips:低通的一般设置0.5或者1HZ方面滤掉低频的漂移伪迹

然后使用相同的方法使用高通滤波
一般30HZ以下,包含了我们需要的成分,但是如果后续要做时频分析,可以设置高一点,一般设置30HZ

如果数据存在50HZ的视电干扰的话,可能需要做一个带阻滤波或者限波滤波来进行处理,按照下面的结果设置

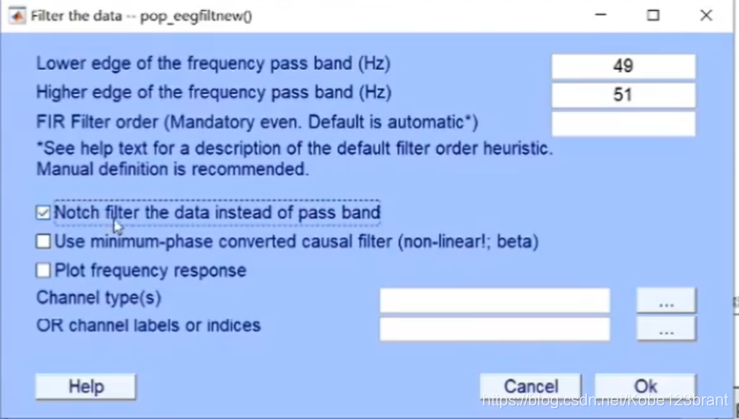

注意这里勾选Notch filter the data instead of pass band,说明是带阻滤波或者限波滤波
最好在数据采集的时候就避免视电的信号

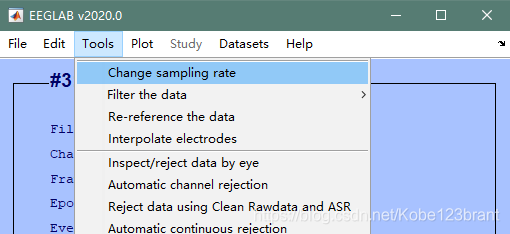

2.12 重采样

自己选择需要降到的采样频率就可以了

2.13 分段和基线校正

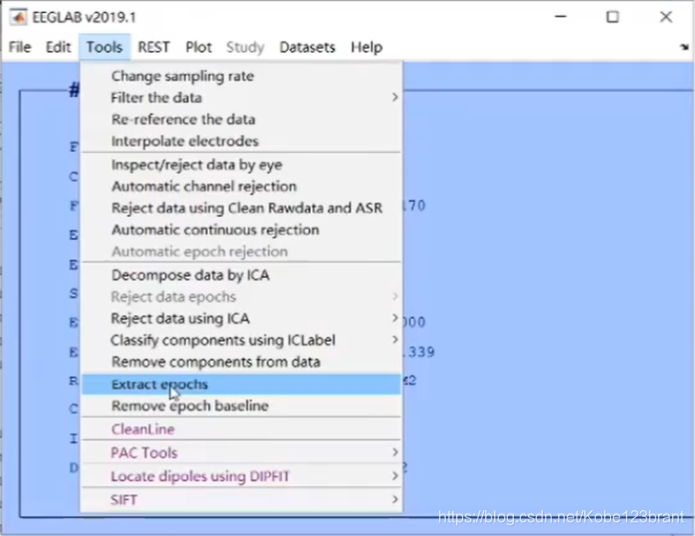

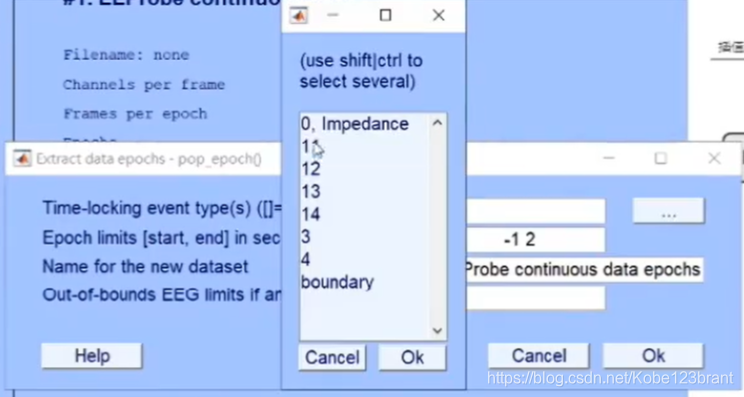

分段

因为我们的数据是从实验开始到实验结束记录的，所以很多时候会有冗余的数据，需要根据实际情况切开我们需要的片段

基线校正的原因:为了为了减少偏差,偏差产生的原因是由于数据的不稳定,也就是说数据段之间存在基线差异,可能是低频漂移或者是其他的伪迹所引起的,这个时候我们做的基线校正的话,实际上就是从每个时间段去移除平均的基线值,从而去移除掉存在的偏差

其实在我们的很多段的脑电数据中,虽然每一段的基线相对值是一样的,但是绝对值是不一样的,所以我们要通过基线校正来使得他们在同一水平线上

首先要选择你的数据段里面的所有时间标记,需要你选择你需要的哪些段
第二行是你需要选需要的时间窗


上面是分好段之后的操作,执行完之后你会出现到执行基线校正的操作

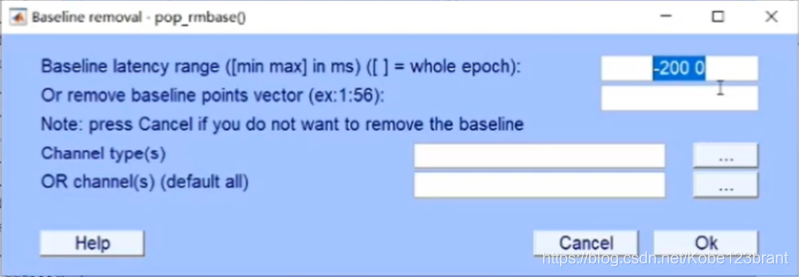

第一个是比较重要的参数,指的是你选择需要的时间点,一般是刺激出现的前200ms左右,选择好之后,ok

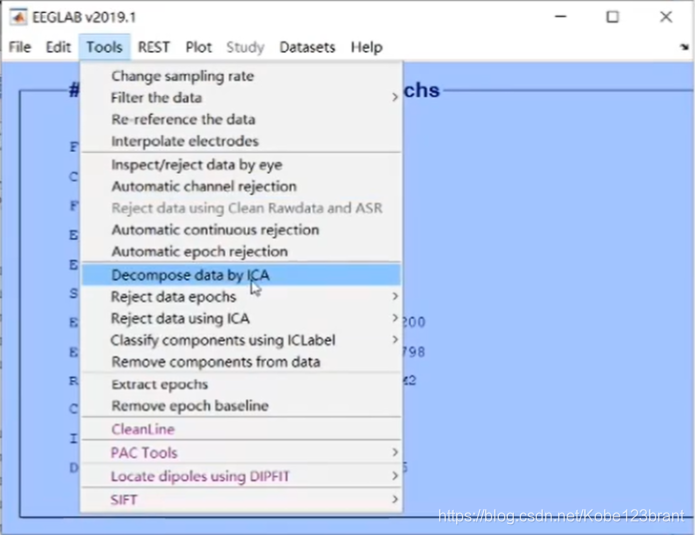

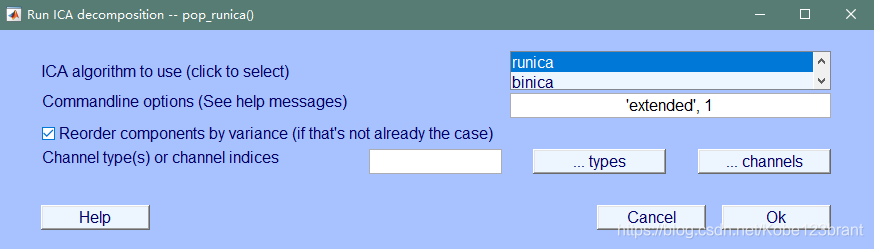

2.14 独立成分分析(ICA)

其他的都保持默认的参数,如果你对自己的研究有其他的想法的话可以自己选择对应的算法,前提是你对ICA比较熟悉

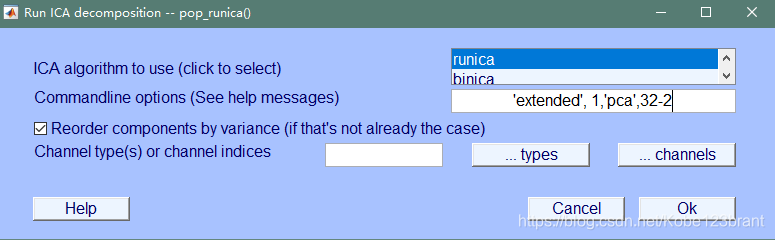

这里需要注意的是,前面我们有对坏导进行处理,以及选择重参考的时候,选择了双侧乳突或者平均参考,这里在第二个空需要填写相关的信息

这里是选择双侧乳突的写法

如果是平均参考这里则不用写出62-2,通道数是32

我们在做ICA的时候,是需要所有通道的数据都是有效的数据,如果是坏导,就没有办法合理进行ICA,它本身会自动的根据周围的电极数据均值给这个坏导使用,但是这样就对数据的结果造成很大的影响

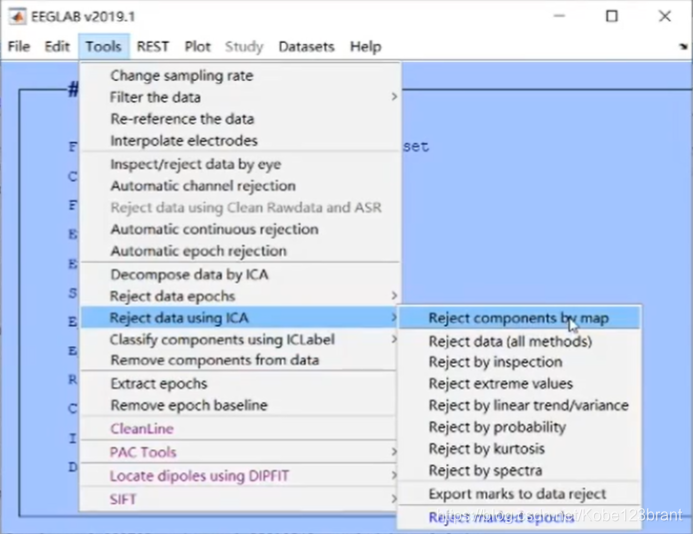

在跑完ICA之后,画出相关的图

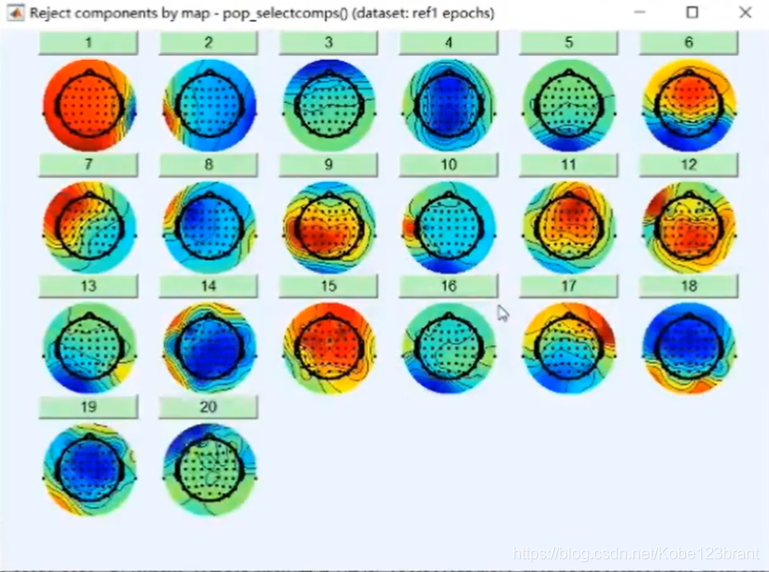

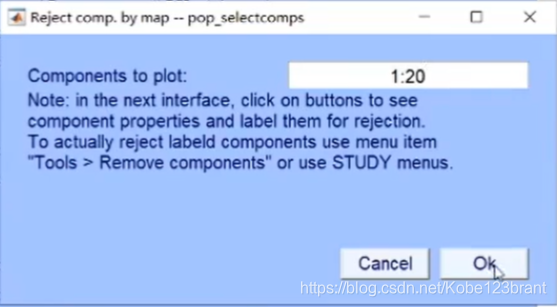

画出所有电极的缩略图,主要关注前面的成分,这里只关注前面的20个电极


观察哪个成分是有问题的

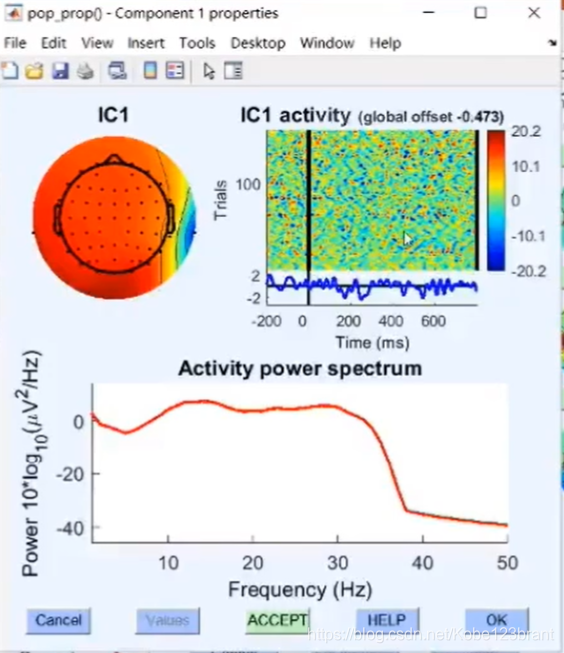

点击成分图,可以出现下面的的光谱图

右上角的是幅值(纵坐标)和时间(横坐标)图,下面小的是叠加平均图
其他上面已经介绍过了

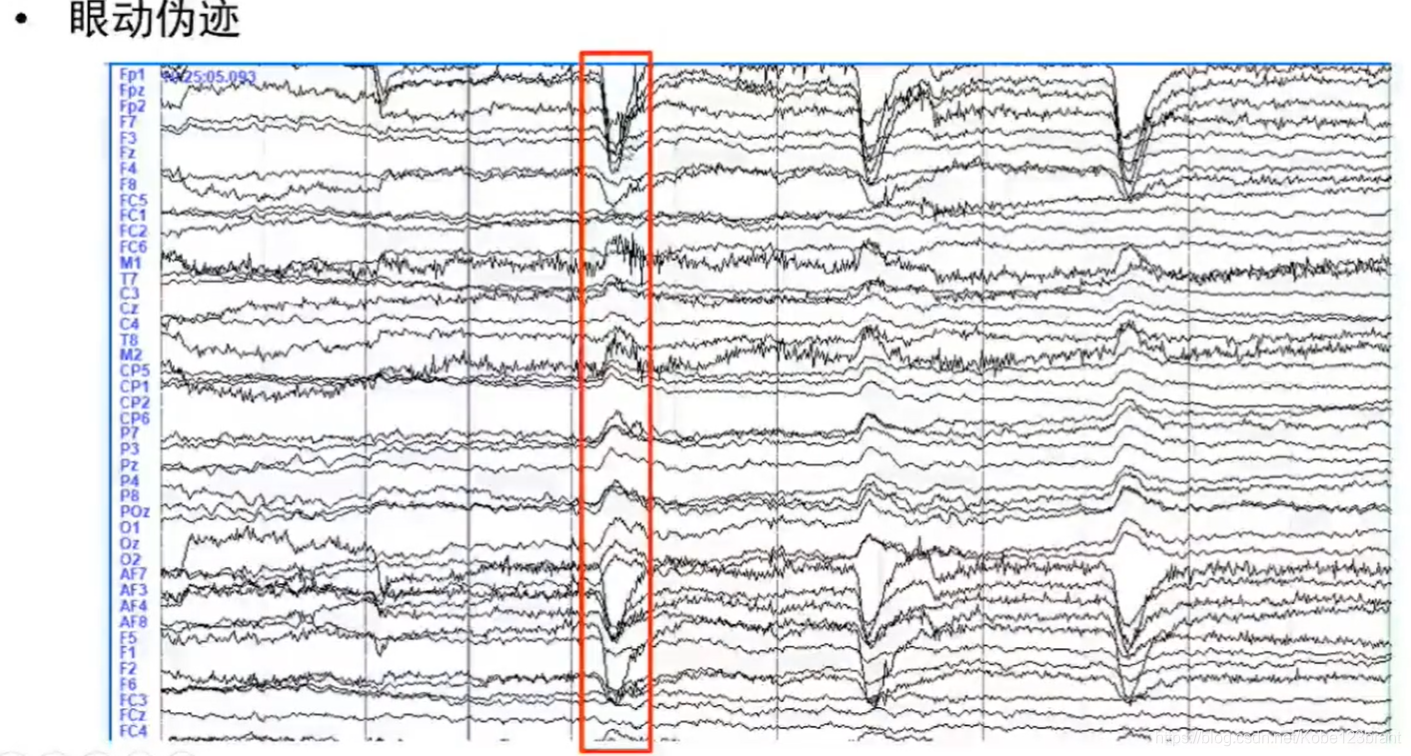

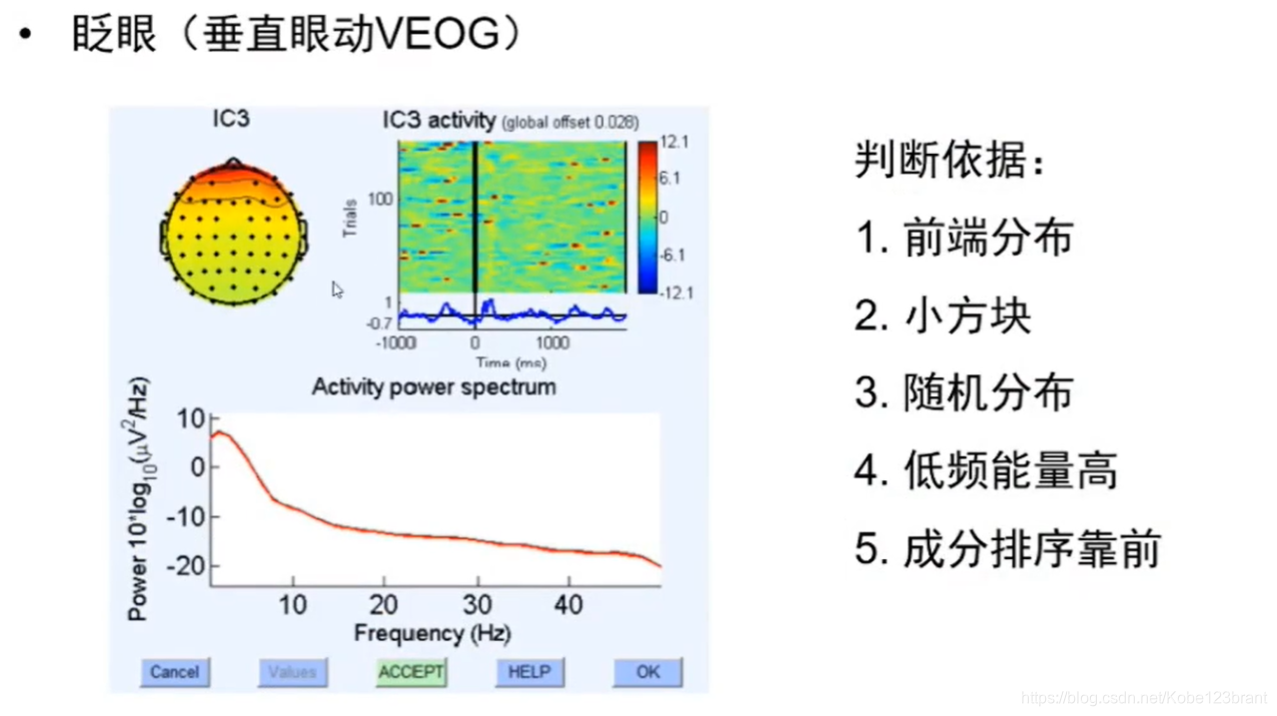

看下面的图,分辨眨眼的伪迹

如果确定是伪迹,点击accept,然后点击ok

当你做完所有的伪迹去除之后,就可以回到原始GUI界面

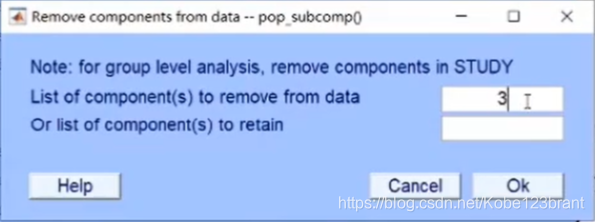

自动帮你填上刚刚的伪迹个数

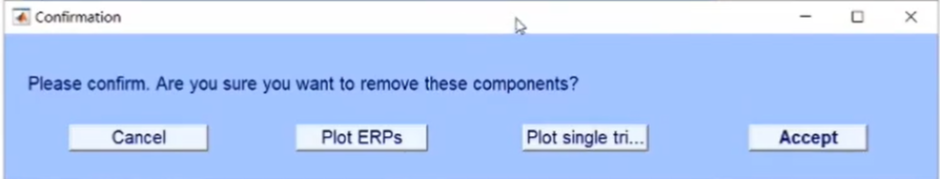

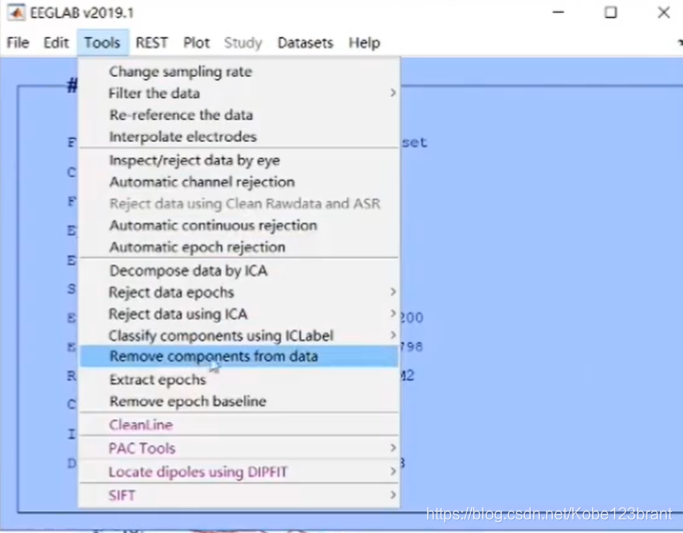

确定删除伪迹成分

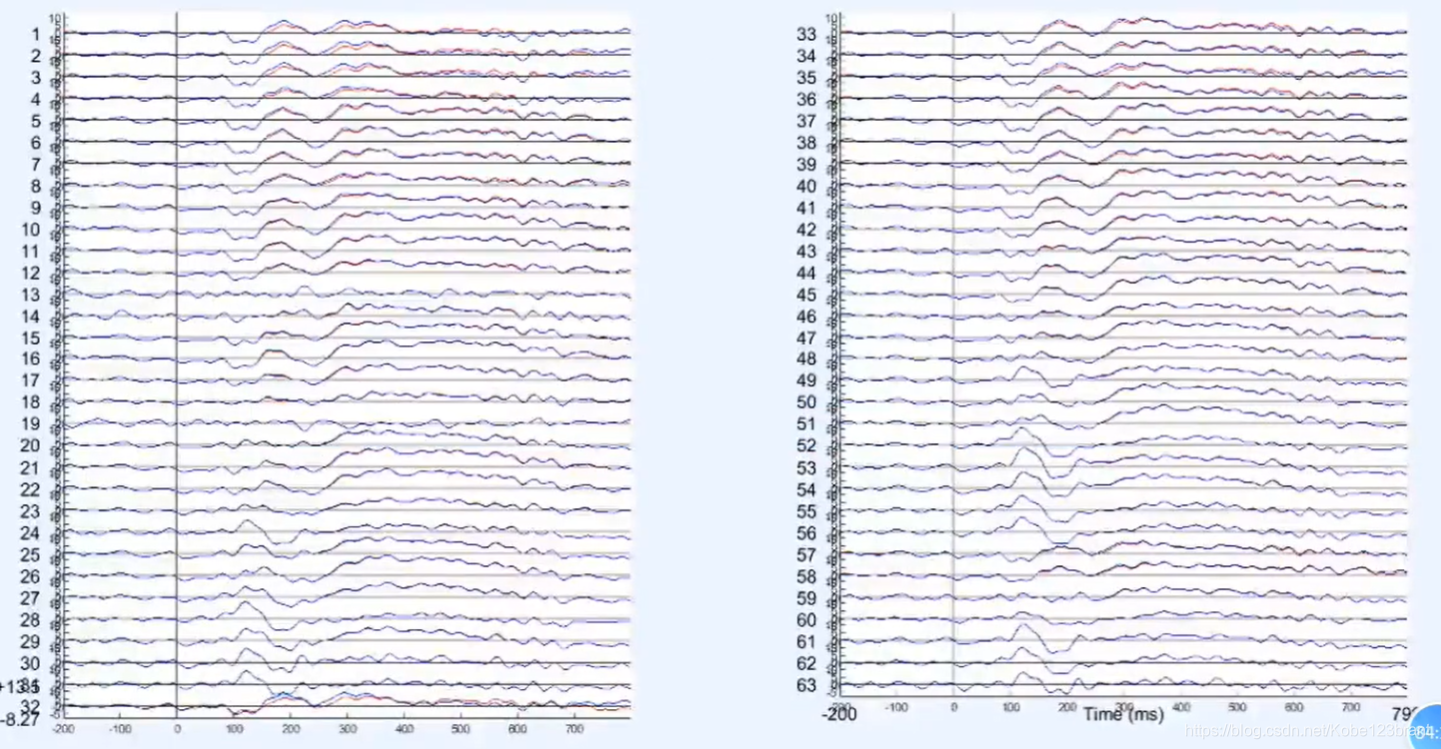

在此之前可以点击Plot ERPs对比查看删除前后差异

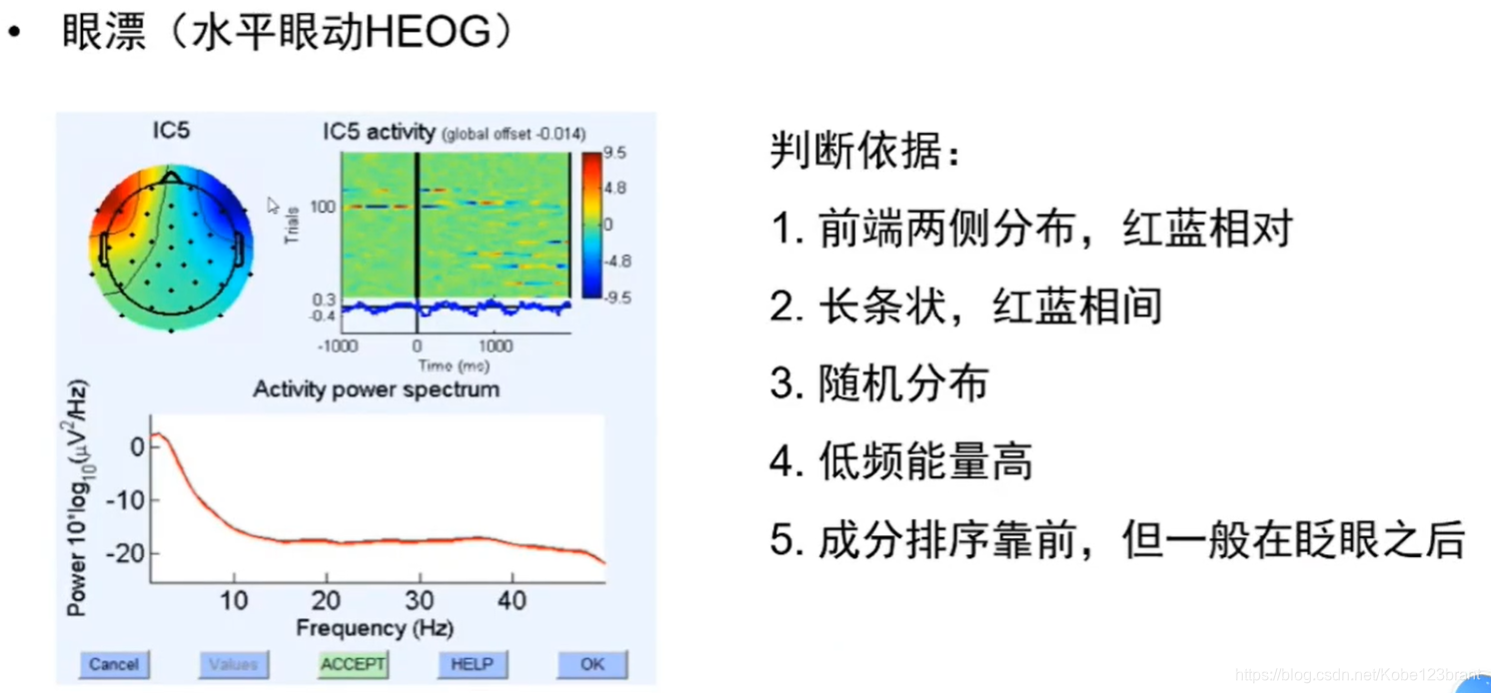

2.14.1 利用ICA去除眼电的伪迹,水平和竖直的眼电

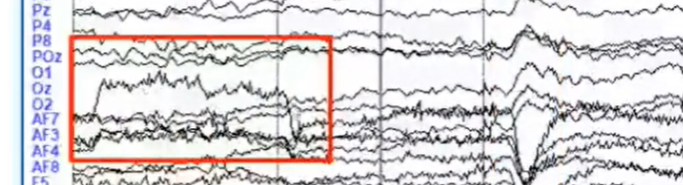

上面的就是竖直眼电信号,下面的是水平眼电信号

2.15 删除坏段

1. 肉眼识别比较特别显著差异的数据(目测检查法),适合数据量比较少的情况

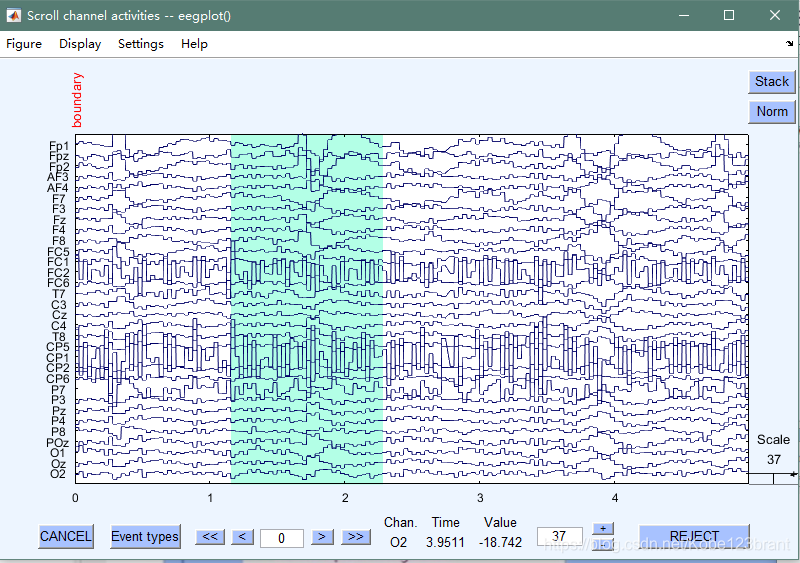

   手动选择删除

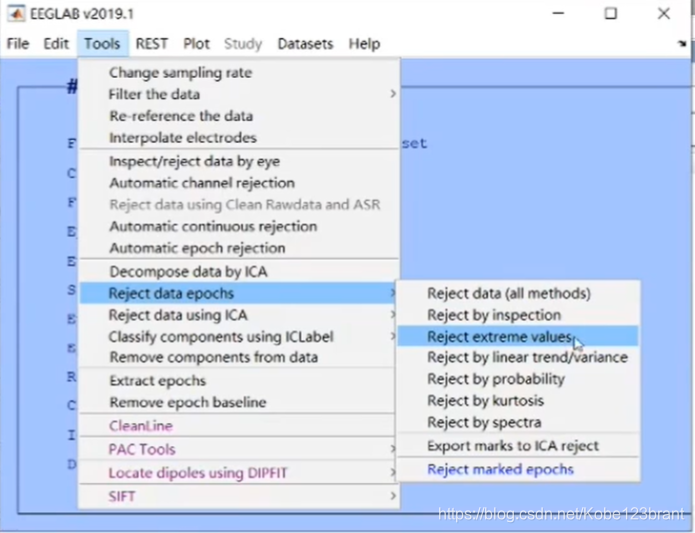

   2.绝对阈值法

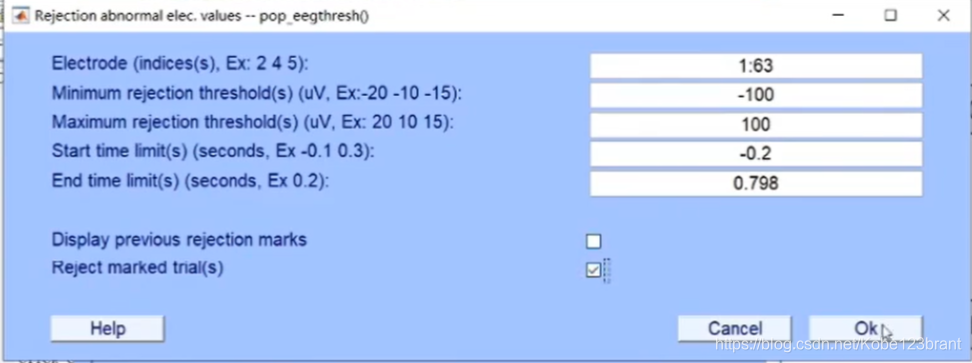

   第一行是电极个数,第二和第三行表示筛选的阈值范围,一般选择-100和100

   如果是坏导的部分是会通过这个方法标记出来的,比如下面的图片所示


3 保存数据

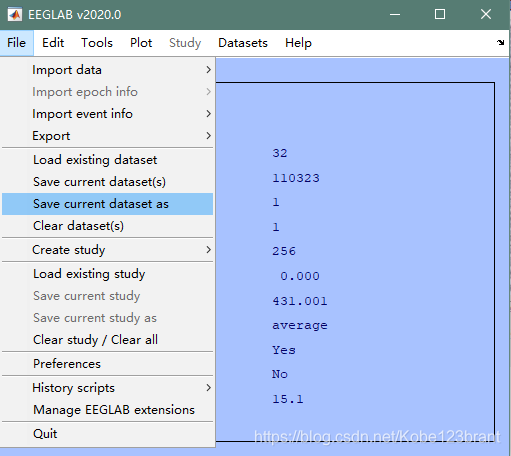

预处理完了之后就可以保存数据了

总结

降低采样率

采样率的单位式HZ，1000HZ代表着1s会采样1000次，在后期的时候我们想要降低采样率，降到500HZ，或者250HZ，减少数据量，提高计算速度，没有其他作用，所以这并不是必须的步骤

需要注意的是：

1. 降低采样率是在滤波之后，因为采样率降低会使得我们丢失高频信息，为了不使数据失真
2. 负荷采样定理：是我们想要分析的波段频率的3，4倍以上
