这篇博客的内容是根据洪城脑科学课题组的视频记录的，感谢老师提供的学习资料和讲解。

一、导入脑电数据

原始脑电数据下有三个文件，.eeg,.vhdr,.vmrk，导入.vhdr格式的。导入后保存.set格式文件。

二、电极定位

  1. file->load existing dataset，选择第一步中的.set。

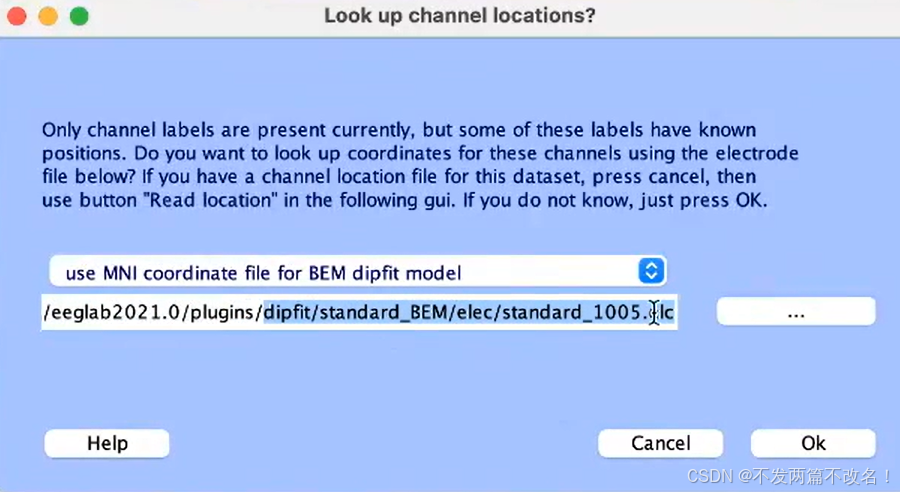

  2. edit->channel locations
    在这里插入图片描述
    默认使用的电极是标准的10_05系统
    如果做溯源分析选择mni，正常分析选择besa（结合ERP）
    在这里插入图片描述

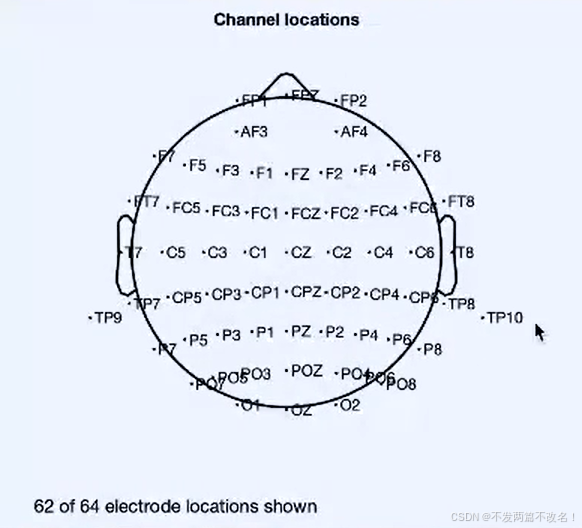

    选择plot 2-D画图
    在这里插入图片描述
    一共64个电极只展示62个电极，有两个没有成功定位。HEO和VEO没有定位。完成，保存。

三、剔除无用电极

无用电极是指在整个脑电信号处理的过程中，没有用的电极，比如HEOG、VEOG、M1、M2。

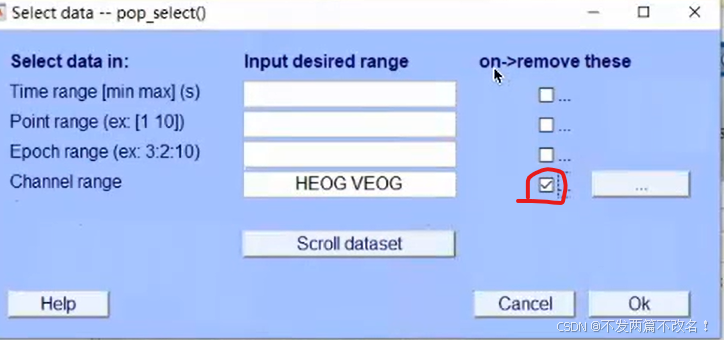

edit->select data
在这里插入图片描饿述

四、滤波

由于50hz的干扰以及一些高频和低频的噪声的存在，预处理需要进行滤波。

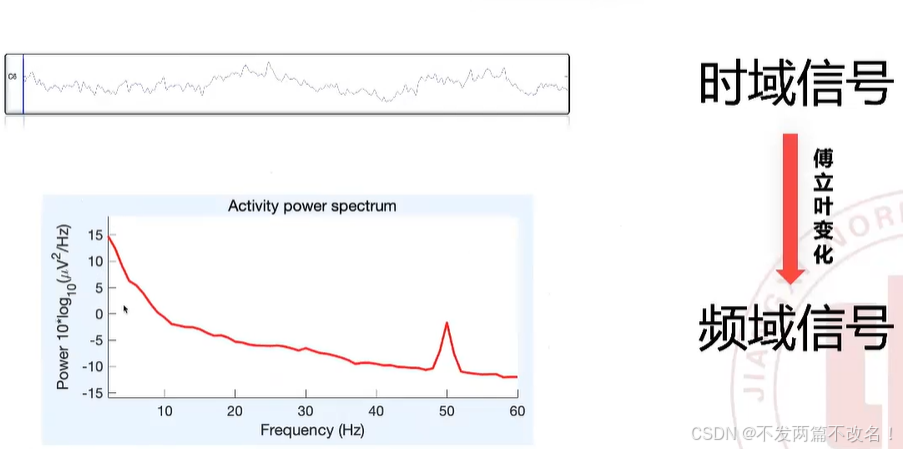

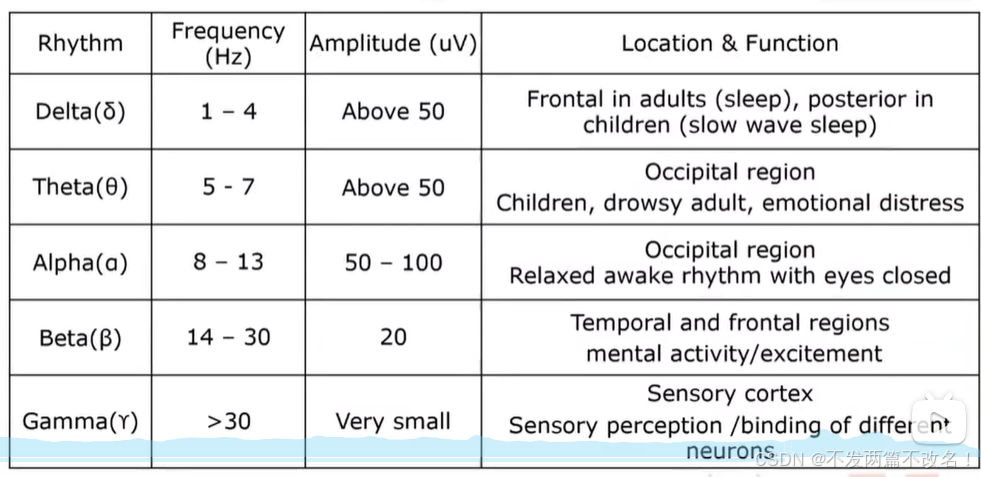

脑电信号是复合信号，把脑电拆成不同频域的脑电，把其中50HZ的脑电去掉。
在这里插入图片描述

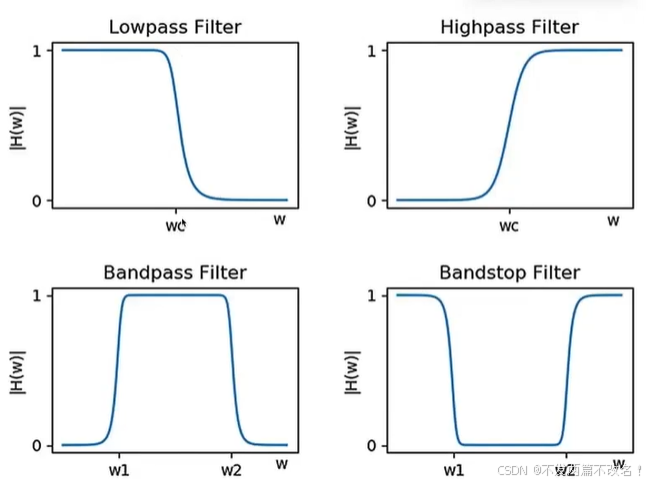

滤波通常有四种：低通滤波，高通滤波，带通滤波，带阻滤波。
在这里插入图片描述
wc是设置一个频率值，在设定的频率值开始衰减或者增强。

  1. 低通滤波：低于wc的开始衰减，30-100HZ
  2. 高通滤波：假设设定的值是1，将1处的设置为一半，后续的顺利通过，0.1-1HZ
  3. 带通滤波：前面设定一个值，后面设定一个值，中间的地方保留
  4. 带阻滤波：前面设定一个值，后面设定一个值，中间的地方肯定消失,49-51HZ/48-52HZ
    在这里插入图片描述
    带阻滤波一定要选Noth

五、降采样

采样率 = 采样点个数/单位时间
采一个点的时间=1/采样率
在这里插入图片描述

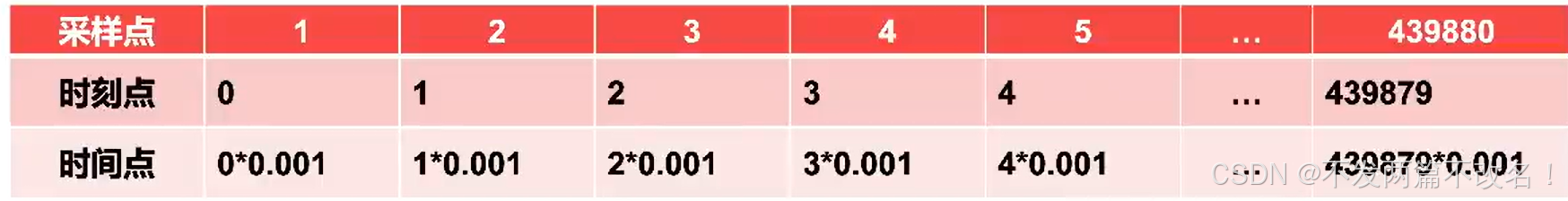

Frames per epoch：每一段有多少个采样点
sampling rate:采样率
epoch end(sec): 采样点从1开始，时刻点从0开始
在这里插入图片描述
在这里插入图片描述
只要采样率高于感兴趣频段的4倍以上，就能分析，所以脑电的采样率一般在250-1000HZ。降采样最大的好处是减小数据量，提高计算速度，不是必须的。

  1. Tool->Change sampling rate
  2. 设置新的采样率
    在这里插入图片描述

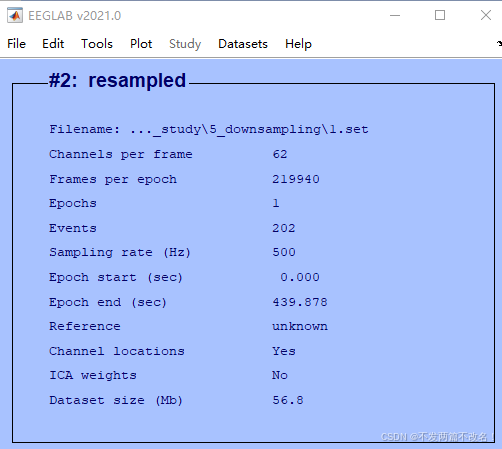

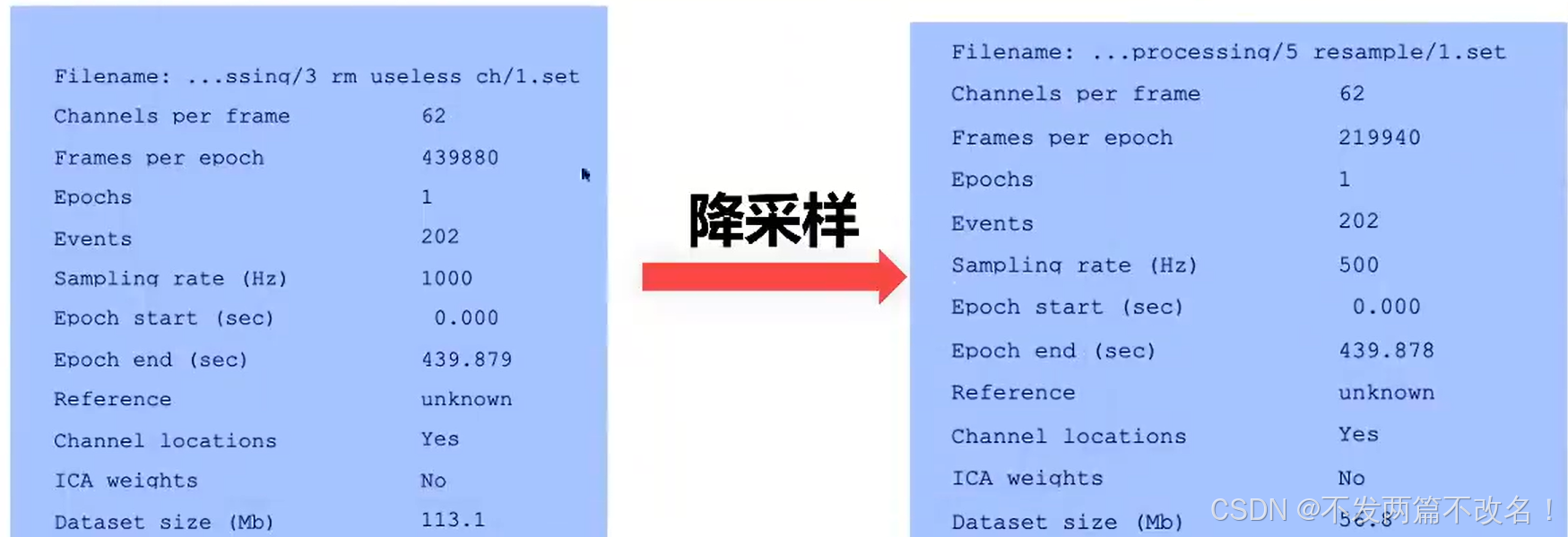

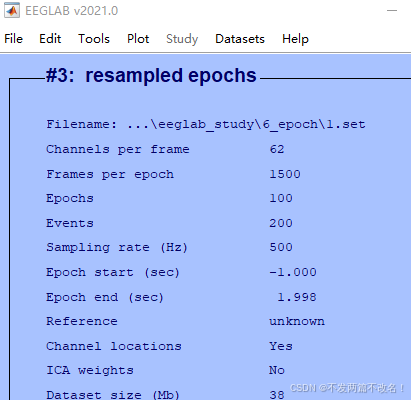

    降采样后的结果
    在这里插入图片描述

六、分段和基线矫正（ERP）

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

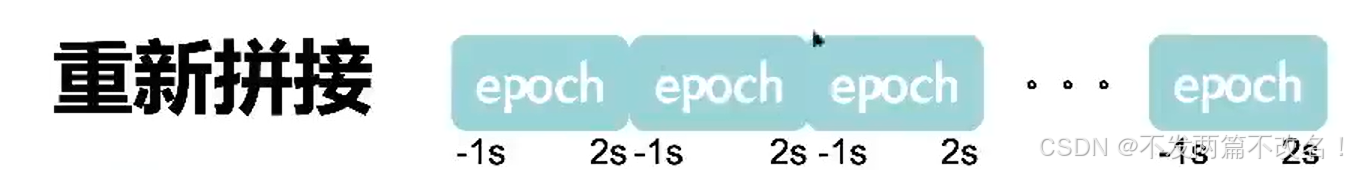

1.分段

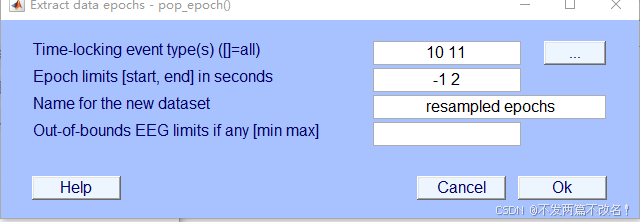

  1. tools->extract epochs

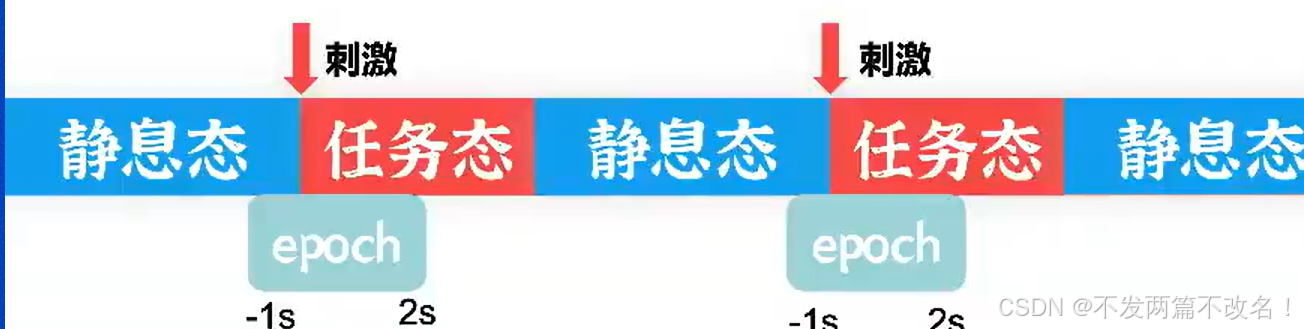

  2. 在脑电中，每给一个刺激，就会打一个marker，以下图为例，两个刺激编号10和20，如果反应是对的，编号200，反应错误编号100.
    在这里插入图片描述
    在这里插入图片描述
    如何去除错误分段，保留正确分段？

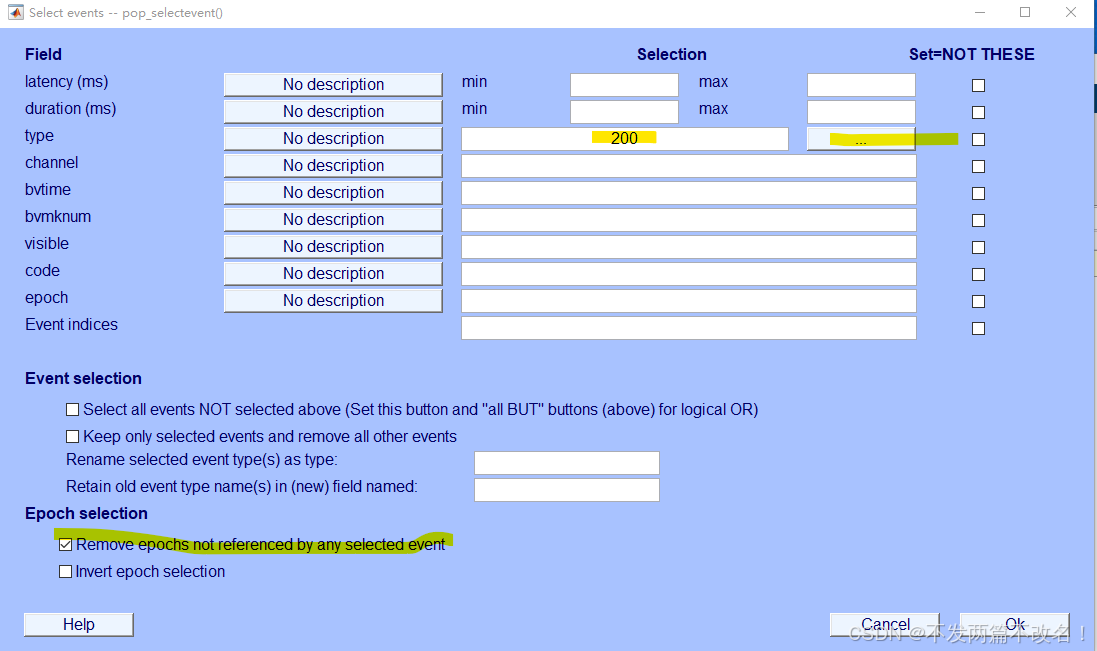

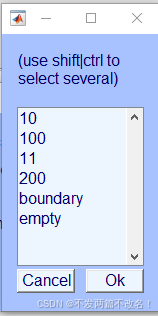

    edit->select epochs or events
    在这里插入图片描述

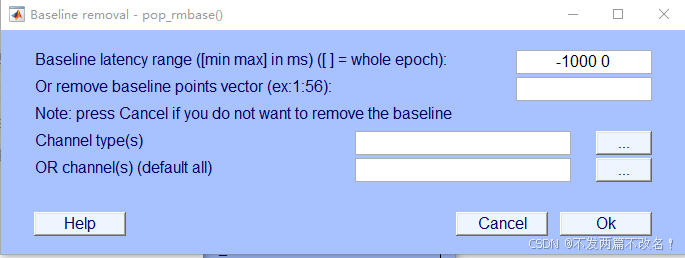

2.基线矫正

在这里插入图片描述
分段后的信息
在这里插入图片描述

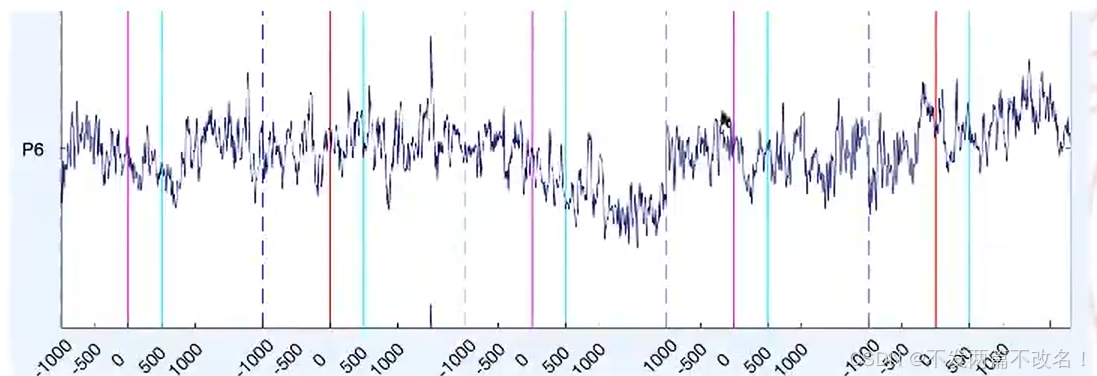

画图
在这里插入图片描述

七、插值坏导和剔除坏段

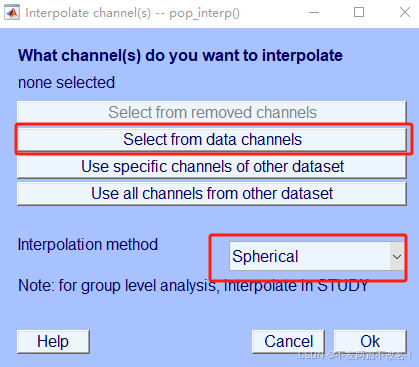

1.插值坏导：Spehrical算法

  1. tools->interpolate electrodes

!](https://i-blog.csdnimg.cn/direct/0947cd8ab59a42cb86ad884dbcfe2207.png)

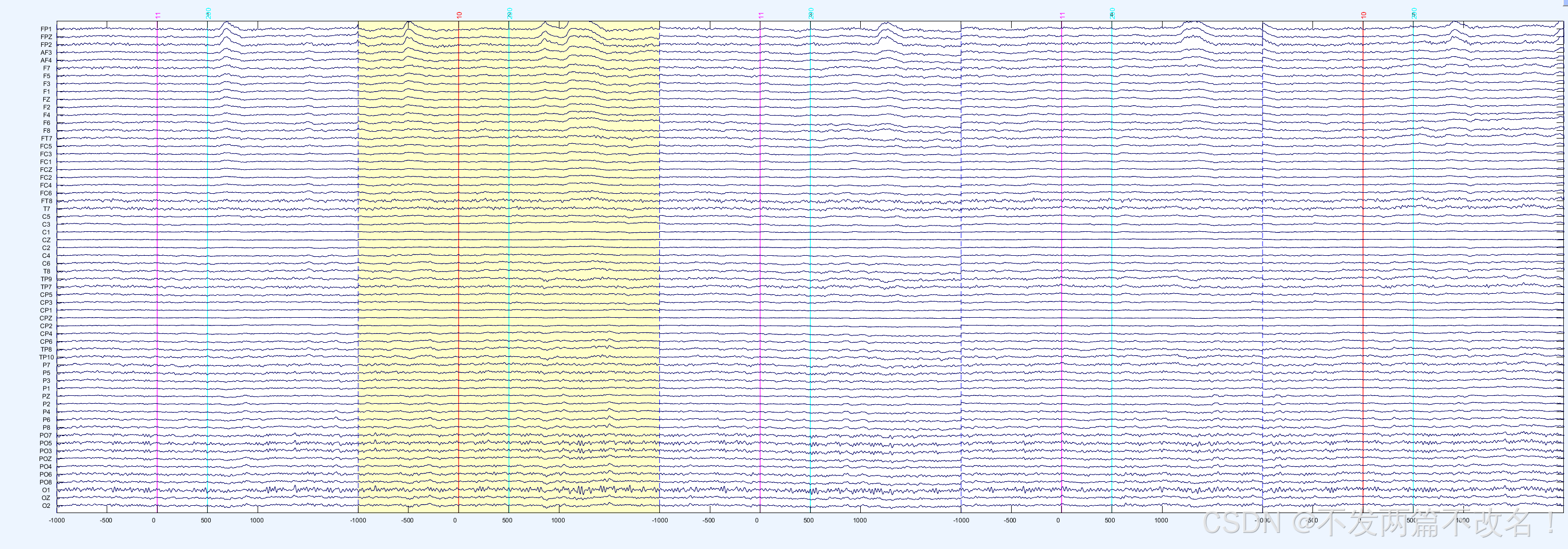

2.剔除坏段：直接删除

在这里插入图片描述
可以在matlab中查看是否选中了两段
在这里插入图片描述
这时候epoch变成98

八、重参考

重参考：在分析数据的时候，有时候需要转换参考电极的位置。常用的重参考方式有双侧乳突平均参考：将两个乳突数据的平均值作为参考数据，或者是全脑平均参考：将全脑所有数据的均值作为参考数据的方法。

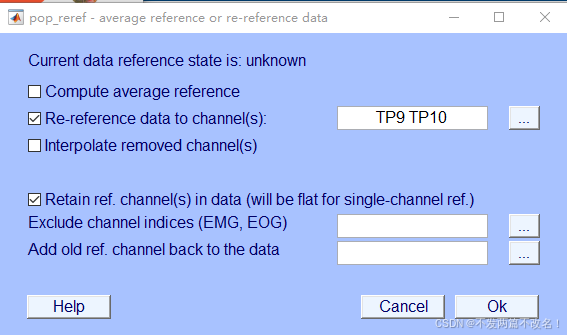

  1. tools->re-reference the data
    在这里插入图片描述
    第一个全脑平均（32导以上），第二个双侧乳突（32导以下）。

九、独立成分分析 | ICA

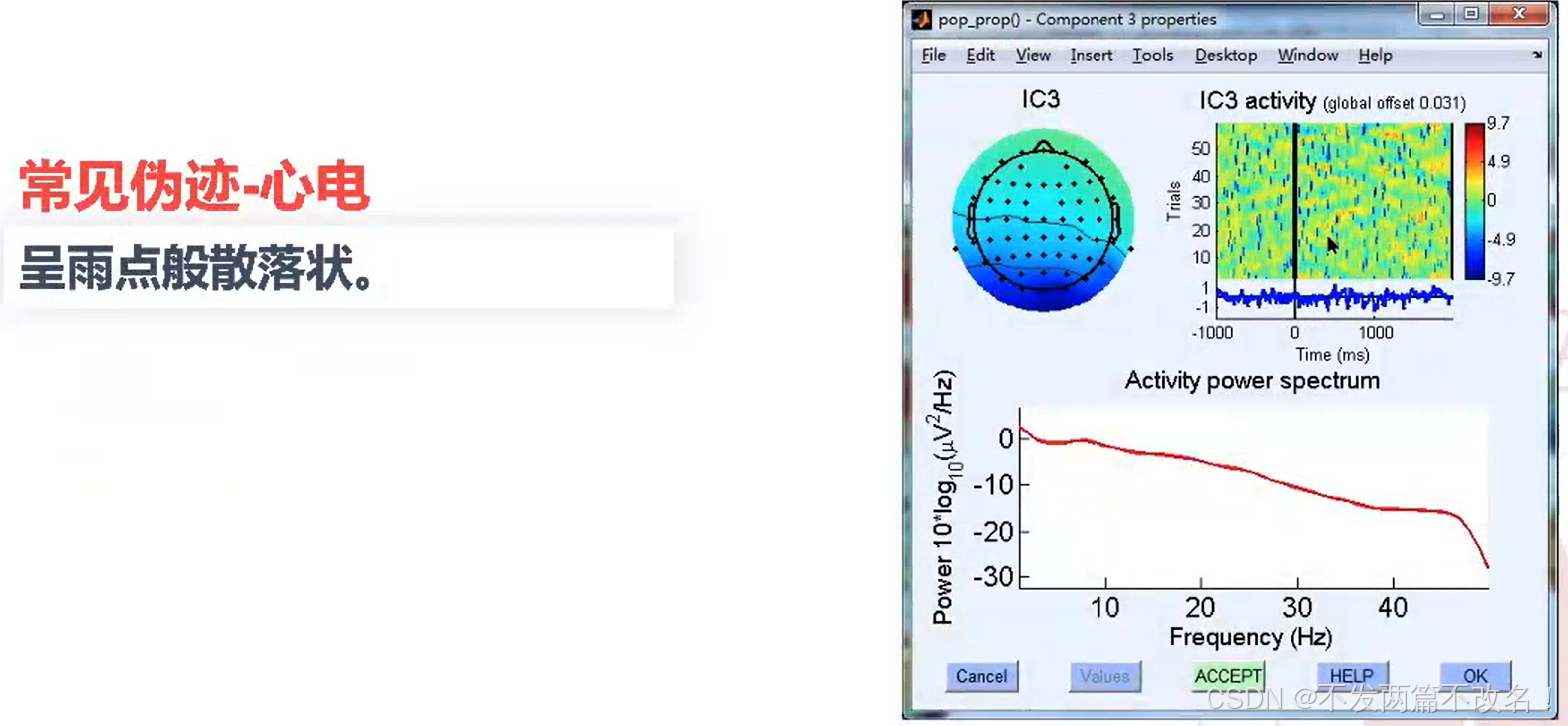

独立成分分析的目的是去除眼电、心电等伪迹。使用ICA分解原始数据后，将分离的独立成分划分为伪迹相关成分和神经活动相关成分，剔除被标记为伪迹的相关成分。
在这里插入图片描述

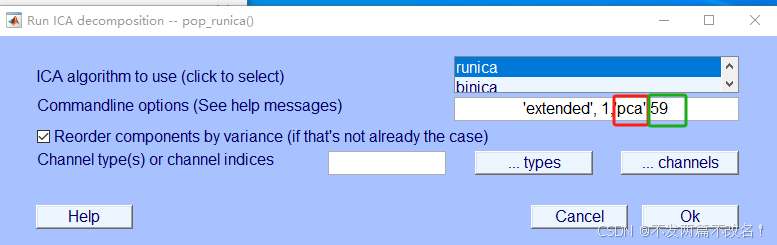

  1. tools->decompose data by ICA
  2. 原来64个通道，现在60个，补上pca
    在这里插入图片描述

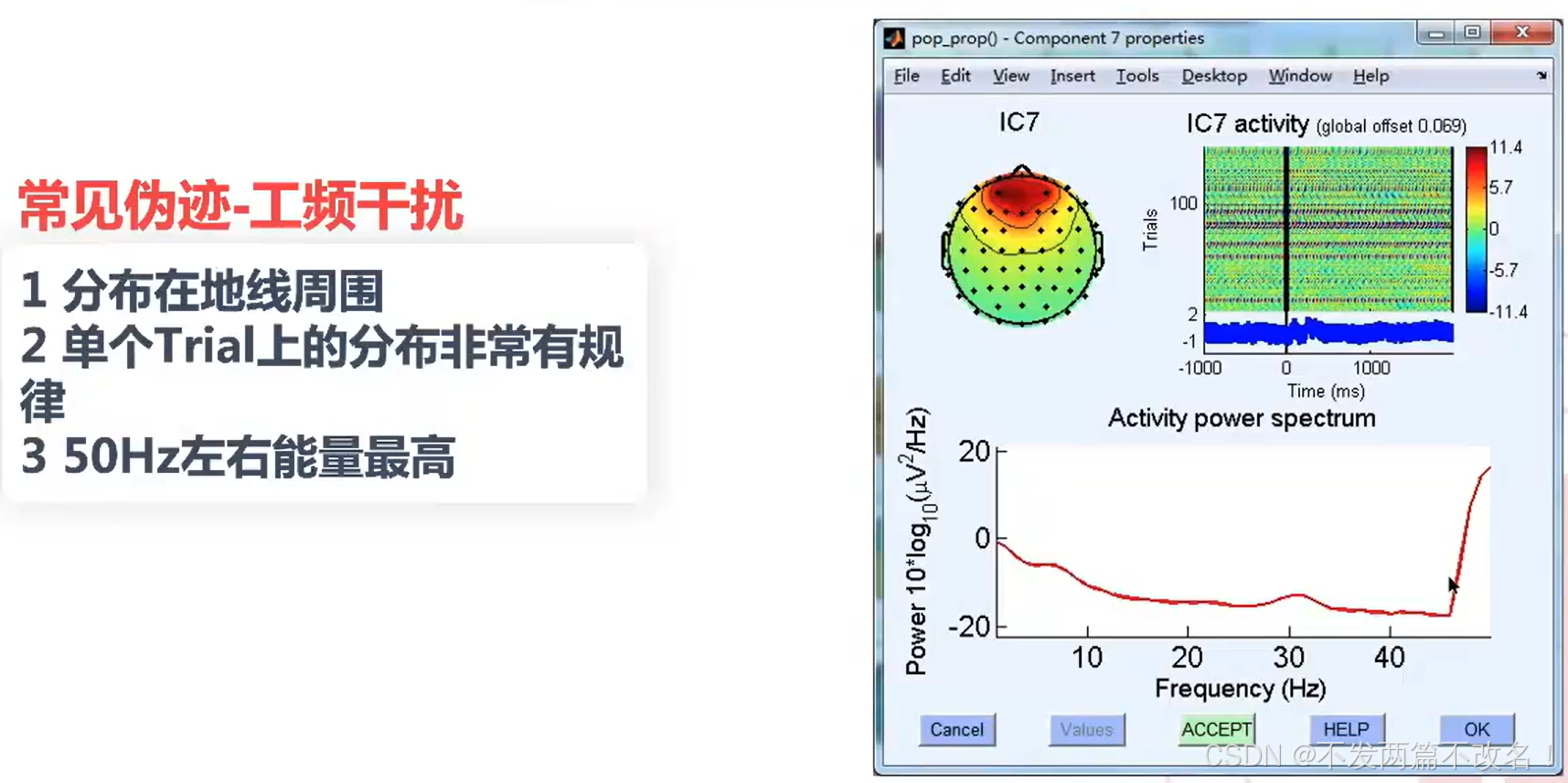

十、剔除伪迹和坏段

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1. 剔除伪迹

  1. tools->classify components using ICLabel->Label components
    在这里插入图片描述

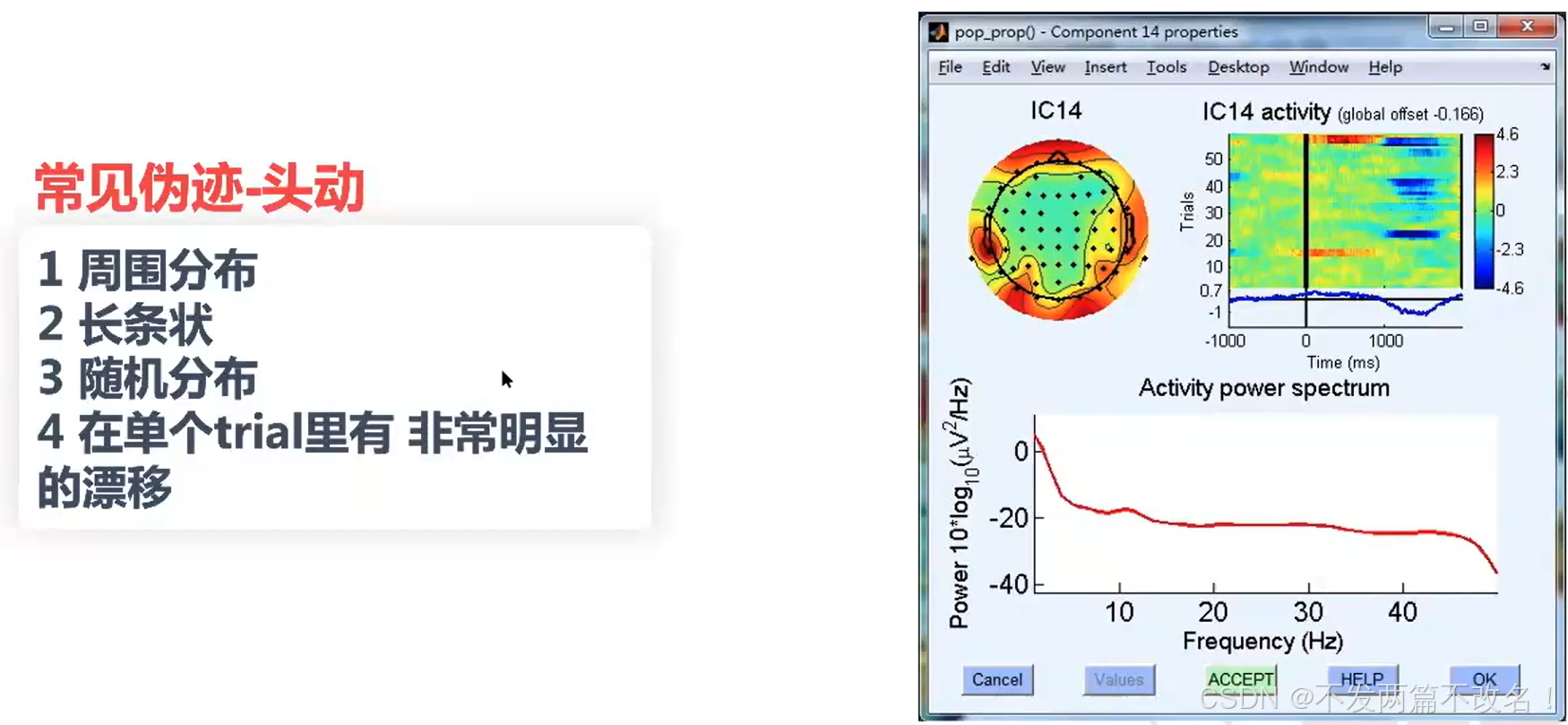

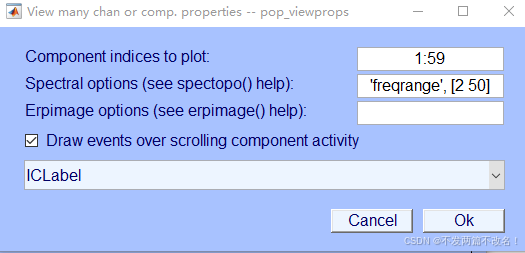

    1:59是有59个成分，频率2-50，√将事件画出来，画出后的效果，点击下面序号可以查看
    在这里插入图片描述
    在这里插入图片描述

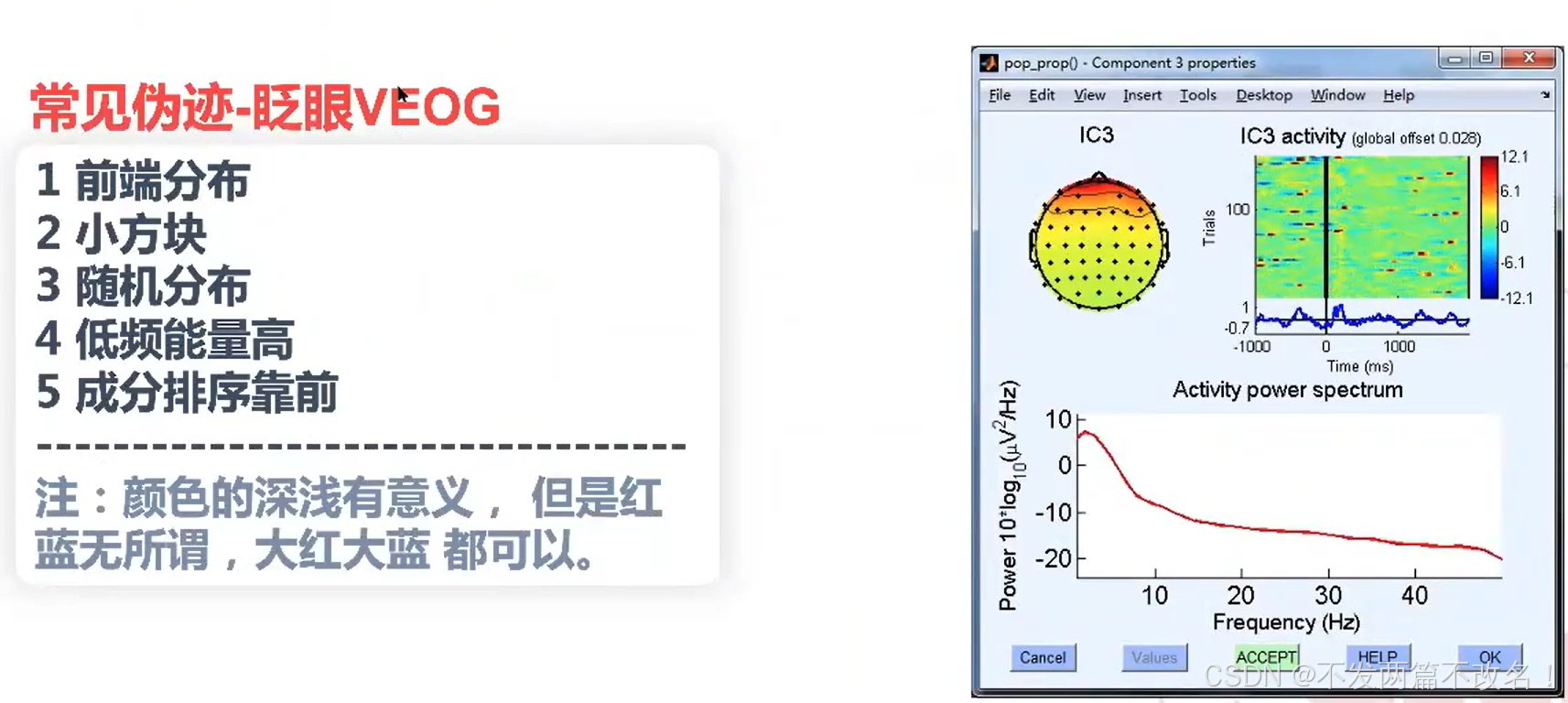

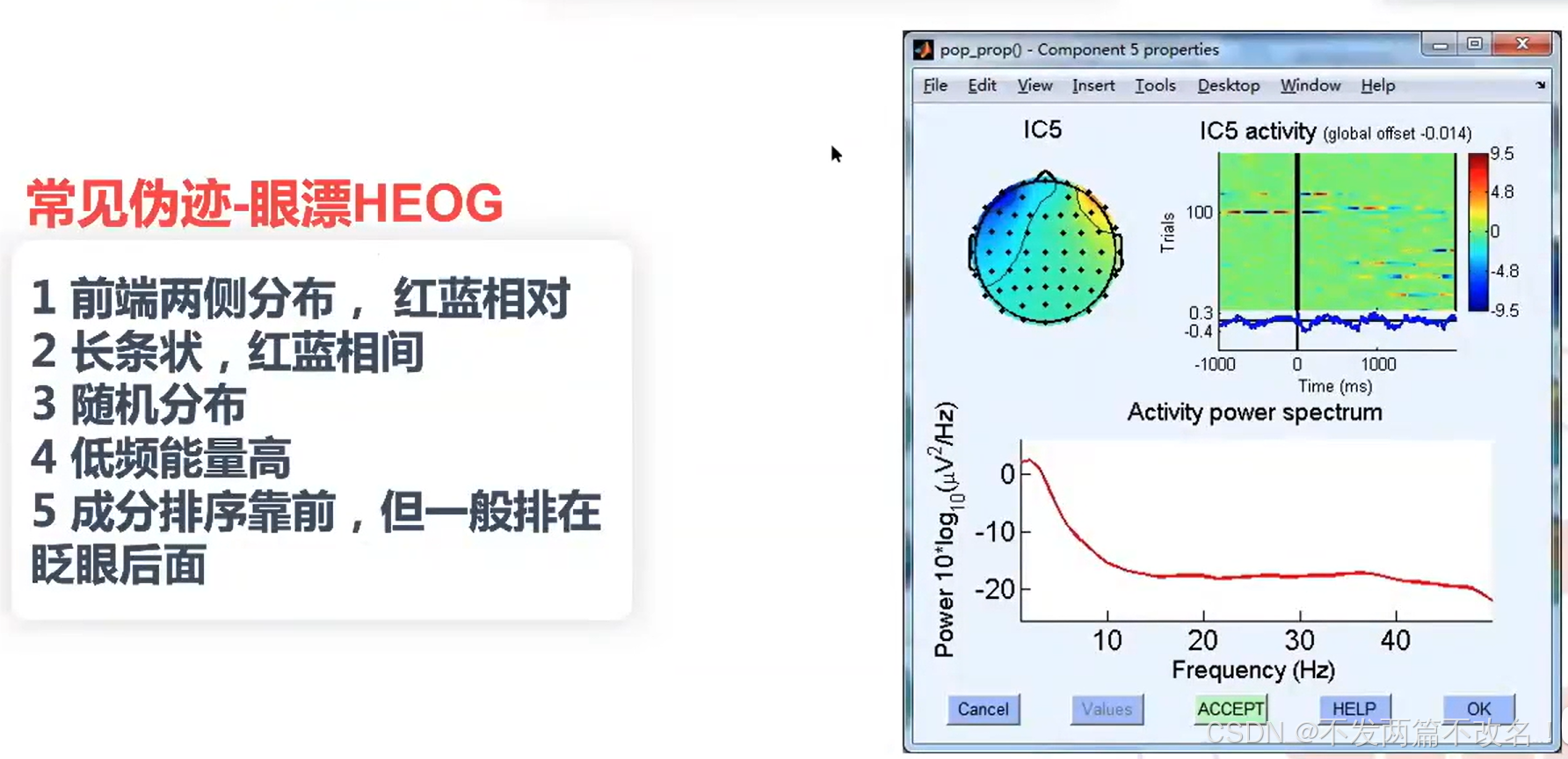

    分析每个事件的概率是多少，比如这个是97.8%的眼动
    新版ICALabel的功能：

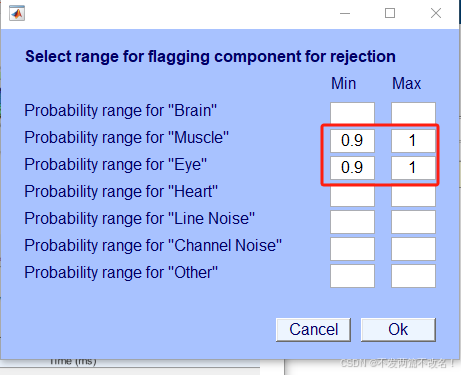

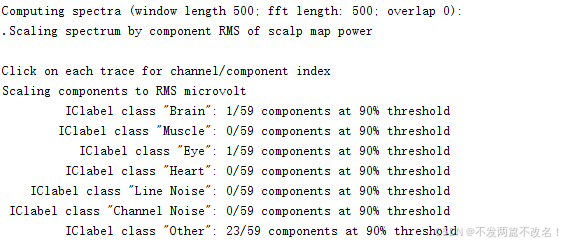

  2. tools->classify components using ICLabel->flag components as artifacts（相当于做标记）
    在这里插入图片描述
    在这里插入图片描述
  3. tools->remove components from data

2. 剔除坏段

在这里插入图片描述

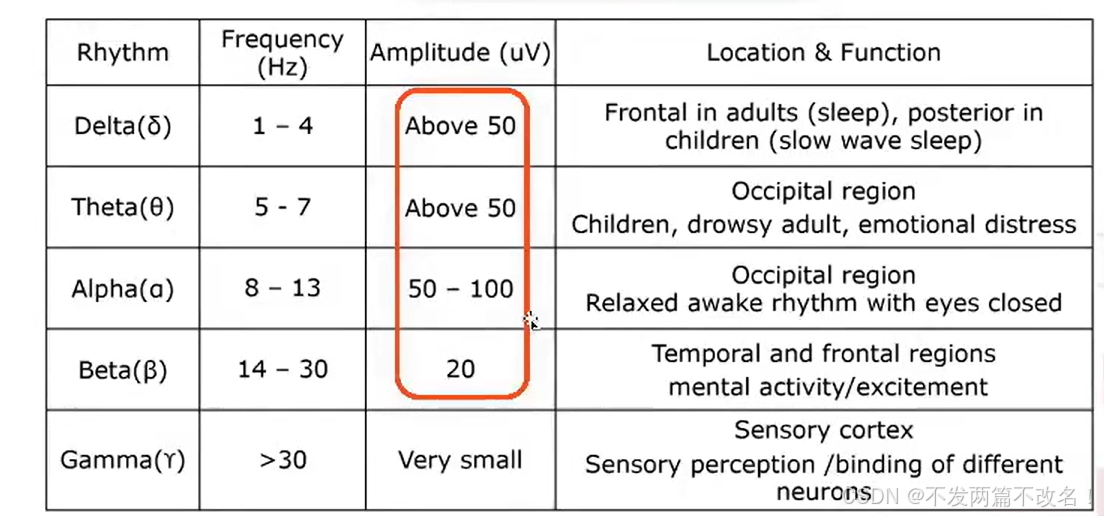

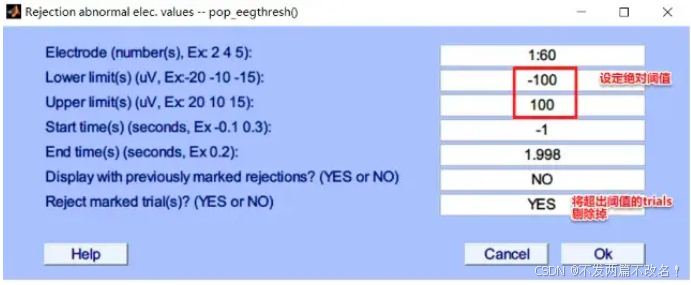

脑电信号主要是100毫伏，所以主要是去除超过100毫伏的

  1. tools->reject data epochs
    在这里插入图片描述
    手动检查

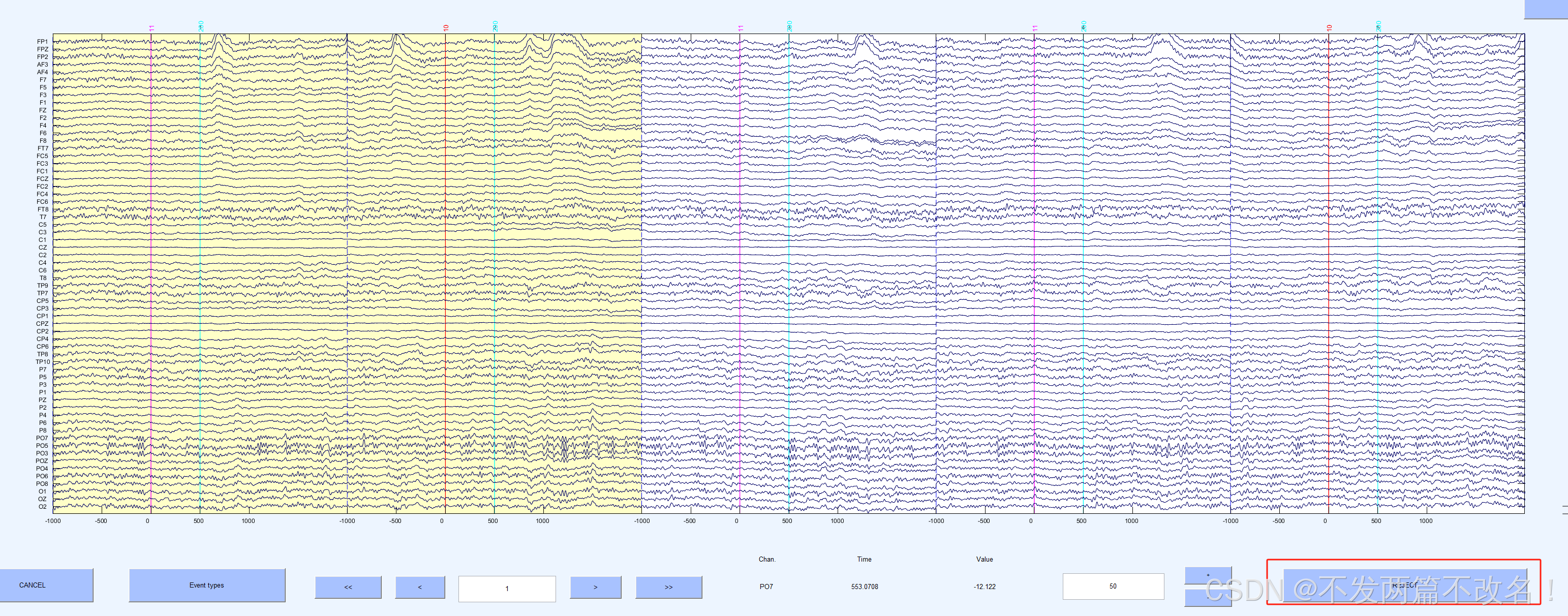

    使用 ‘Plot > Channel data(scroll)’ 选项
    逐个trial进行查看，如果发现有伪迹过大的trial想要剔除的话，单击该trial，它会变成黄色。选择完所有trials后，点击下方的 ‘Reject’ 即可。

由于我的matlab 2021b没有reject data epochs，然后在网上找到了一个很好的参考链接，分享给大家。MATLAB脑电数据处理精要
