一,基本内容
H3C网络设备原理与操作涉及多个方面,包括设备的基本工作原理、配置与管理、以及在不同网络环境中的应用等。H3C包括很多方面,例如,计算机网络,OSI参考模型,TCP/IP模型,局域网基本原理。交换机和路由器等设备通过转发数据包来实现网络通信。交换机主要工作在数据链路层,通过MAC地址表进行数据的快速转发;而路由器则工作在网络层,根据IP地址进行路由选择和转发。
一、基本设备原理
H3C 网络设备的操作系统的名字是 Comware,它经历了从多平台向统一平台发展和变革的过程。Comware 的含义是网络设备共用的核心软件平台。就像计算机的操作系统控制PC 的作用一样,Comware 负责整个硬件和软件系统的正常运行,并为用户提供了管理设备的接口和界面。
1.交换机原理及特点
H3C 数据中心交换机,以超宽极简,智能融合的理念,面向云数据中心,适用于各种场景和网络规模,为规模化、自动化、可编程和实时可见性而打造。包括S12500系列、S6800系列交换机。H3C 工业交换机已广泛应用于雪亮工程、交通及综合管廊等场景。
(1)它主要工作在OSI模型的物理层、数据链路层,不依靠三层地址和路由信息
(2)传统交换机提供以太局域网间的桥接和交换,而不必连接不同类型的网络
(3)交换机上的数据交换机依靠MAC 地址映射表,这个表是交换机自行学习到的,而不需要相互交换目的地的位置信息
2.路由器原理及特点
路由器的实质是完成了 TCP/IP 协议族中 IP 层提供的无连接、尽力而为的数据报文传送服务。路由器的第一个重要作用是交互路由等控制信息并进行最优路径的计算;第二个重要作用是用来连接“异质”的网络。
(1)主要工作在OSI模型的物理层、数据链路层和网络层
(2)根据网络层信息进行路由转发
(3)提供丰富的接口类型
(4)支持丰富的链路层协议
(5)支持多种路由协议
传统意义上,路由器是利用第三层IP 地址信息进行报文转发的互联设备,交换机是利用第二层 MAC 地址信息进行数据帧交换的互联设备。
三、OSPF基本原理
OSPF (Open Shortest Path First,开放最短路径优先)是由IETF(lnternet Engineering Task Foece,lnternet工程任务组)开发的基于链路状态的自治系统内部路由协议,用代替存在一些问题的RIP 协议。OSPF协议比RIP 具有更大的扩展性、快速收敛性和安全可靠性。但是OSPF的算法耗费更多的路由器内存和处理能力,在大型网络里,路由器本身承受的压力会很大。因此,OSPF协议适合企业中小型网络构建。
OSPF协议的四个重要工作过程
寻找邻居:不同于RIP、OSPF协议运行后,并不立即向网络广播路由信息,而是先寻找网络中可与自己交互链路状态信息的周边路由器。可以交互链路状态信息的路由器互为邻居。
建立邻接关系:邻接关系可以想象为一条点到点的虚链路,它是在一些邻居路由器之间构成的。只有建立了可靠邻接关系的路由器才相互传递链路状态信息。
链路状态信息传递:OSPF路由器将建立描述网络链路状况的 LSA(链路状态公告),建立邻接关系的OSPF路由器之间将交互LSA,最终形成包含网络完整版链路状态信息的LSDB(链路状态数据库)。
计算路由:获得了完整的LSDB后,OSPF区域内的每个路由器将会对该区域的网络结构有相同的认识,随后各路由器将依据LSDB的信息用SPF(最短路径优先)算法独立计算出路由。
OSPF是链路状态路由协议,使用SPF算法计算最短路径,选路更合理,不会产生路由环路。

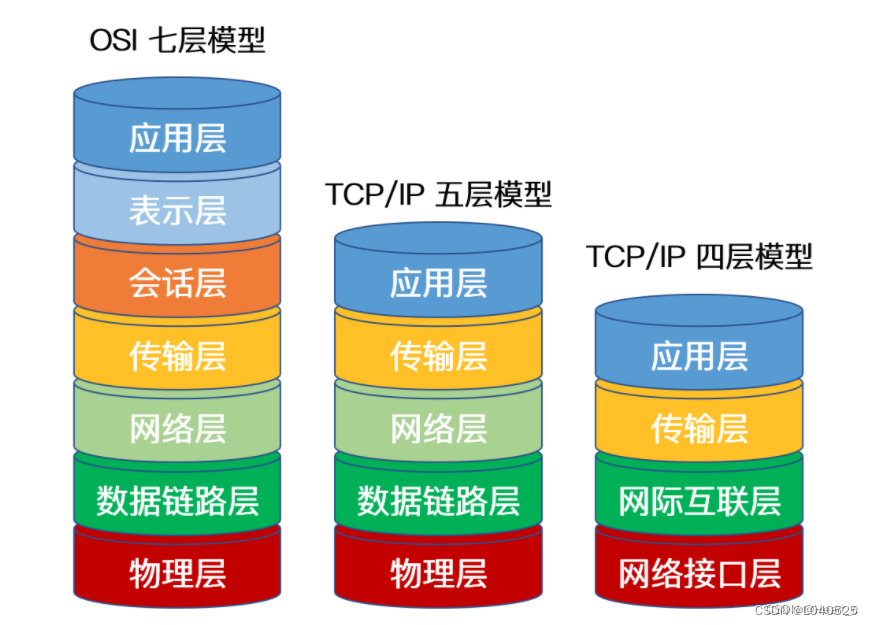

三种层级模型如图所示
