要获取路网数据和基础地图数据（例如 OpenStreetMap 或高分辨率影像图），你有几种常见的方式。以下是获取和使用这些数据的不同方法：

1. 获取 OpenStreetMap (OSM) 路网数据

OpenStreetMap (OSM) 是一个全球性的开源地图数据库，提供道路、建筑物、水体等各种地理信息。你可以通过多种方式获取 OSM 路网数据：
Nominatim (openstreetmap.org)

1.1 通过 Overpass API

Overpass API 是一个强大的工具，用于查询 OSM 数据，特别适合需要特定区域的路网数据。
打开网页

在Overpass API QueryForm这个窗口中输入以下代码（需要把滁州市替换为您的目标城市），然后点击query，就会下载一个interpreter的文件。

<osm-script>
	<query type="relation">
	    <has-kv k="boundary" v="administrative"/>
		<has-kv k="name:zh" v="滁州市"/>
	</query>
	<print/>
</osm-script>

打开下载的文件（记事本打开就行），可以看到一个ID

依据城市的ID获取路网数据：还是在网页，然后在Overpass API QueryForm这个窗口中输入以下代码（需要把<area-query ref="3603231588"/>中的数字替换为您的目标城市的360+城市id，也就是前三位为360，后面7位数是上一步得到的城市ID），然后点击query，又会下载一个interpreter的文件。

<osm-script timeout="1800" element-limit="100000000">
  <!-- 设置查询超时时间为1800秒，元素数量限制为100,000,000 -->

  <union>
    <!-- 第一个 union: 合并多个查询结果 -->

    <area-query ref="3603231588"/>
    <!-- 根据区域 ID（3603283765）提取该区域的信息 -->

    <recurse type="node-relation" into="rels"/>
    <!-- 递归查找与该区域相关的节点关系 -->

    <recurse type="node-way"/>
    <!-- 递归查找与该区域相关的道路 -->

    <recurse type="way-relation"/>
    <!-- 递归查找与道路相关的关系 -->
  </union>

  <union>
    <!-- 第二个 union: 再次合并查询结果 -->

    <item/>
    <!-- 当前查询的元素（来自第一个 union） -->

    <recurse type="way-node"/>
    <!-- 获取与路径相关的所有节点 -->
  </union>

  <print mode="body"/>
  <!-- 输出查询结果的主体部分 -->
</osm-script>

1.2 通过BBBike extracts OpenStreetMap

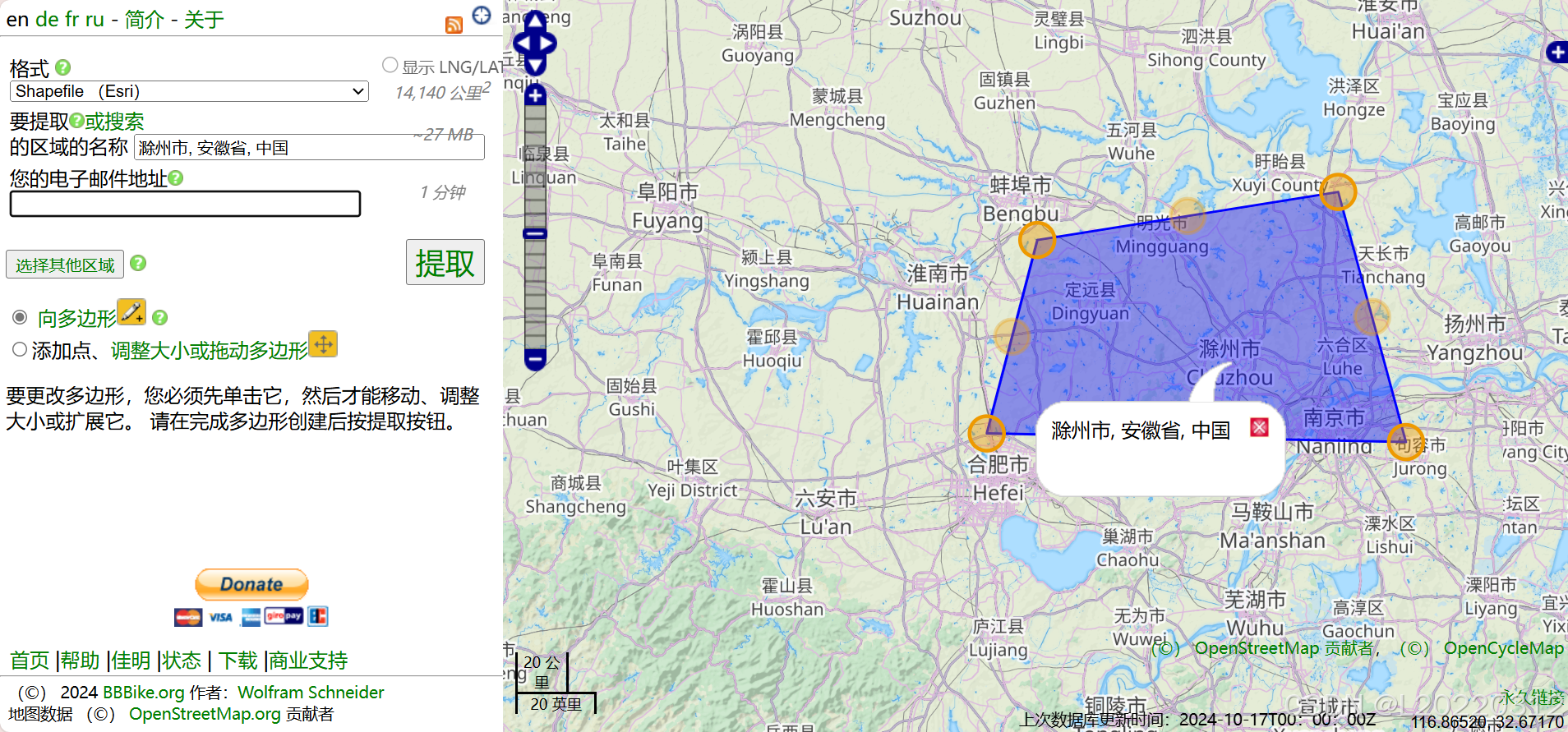

我发现通过OpenStreetMap的数据中，没有路名字段，通过搜索资料，可以通过BBBike extracts OpenStreetMap下载，但是可能需要做地区的裁剪工作。选择shp格式，框住选定区域。输入电子邮件下载。

2. OSM文件转为shapefile

ArcGIS Editor for OpenStreetMap的GitHub主页：https://github.com/Esri/arcgis-osm-editor 下载安装。

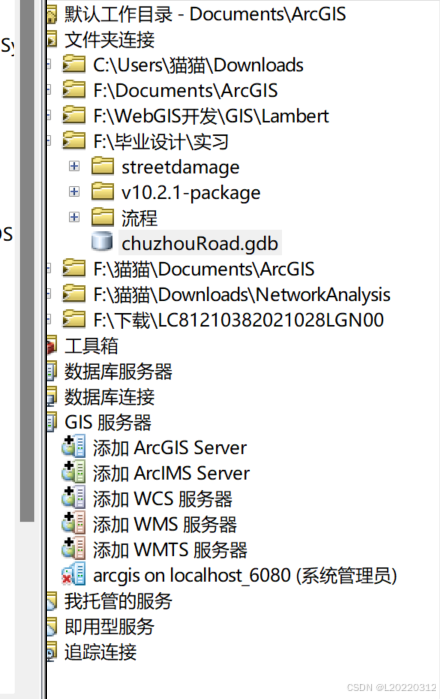

2.1新建文件型地理数据库

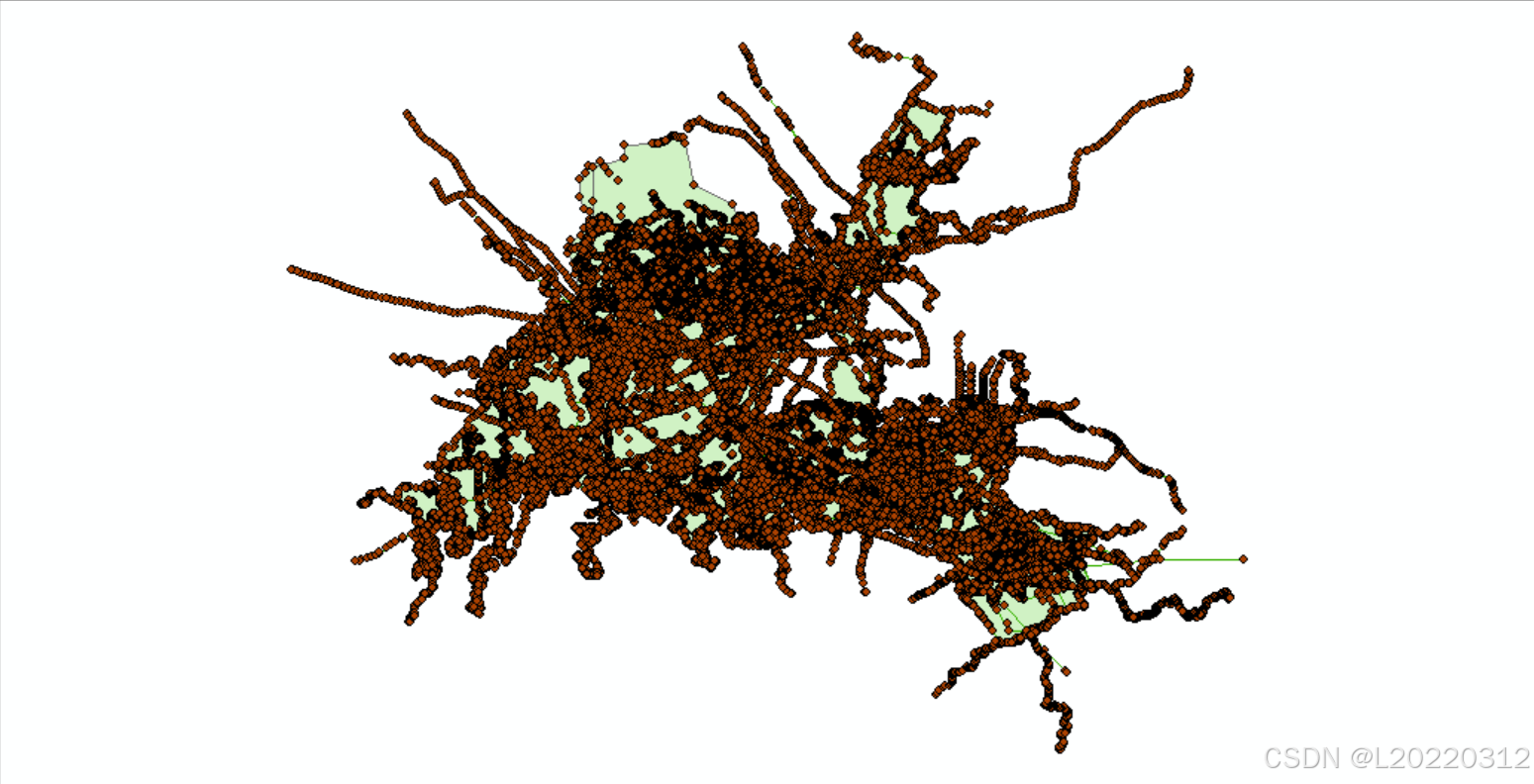

使用OpenStreetMap Toolbox.tbx工具中的Load OSM File功能，将生成结果输出到新建的文件地理数据库。转换完成后，会生成点线面shp文件，对应着不同的数据信息，可以查看官方文档对不同字段的定义。这时文件地理数据库中存储着转换后的数据，我们只需要将路网图层导出为shapefile文件就可以了。

中间出现了ArcGIS中使用工具后，没有反应，没有结果文件生成的问题。

解决办法如下：

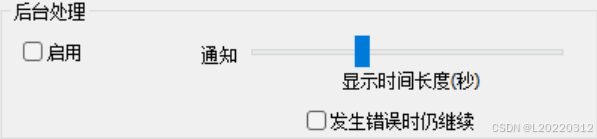

将地里处理选项中的后台处理关掉即可。菜单栏——地理处理（Geoprocessing）——地理处理选项（Geoprocessing Options）——关掉后台处理（Background Processing下的Enable前的钩号去掉）。

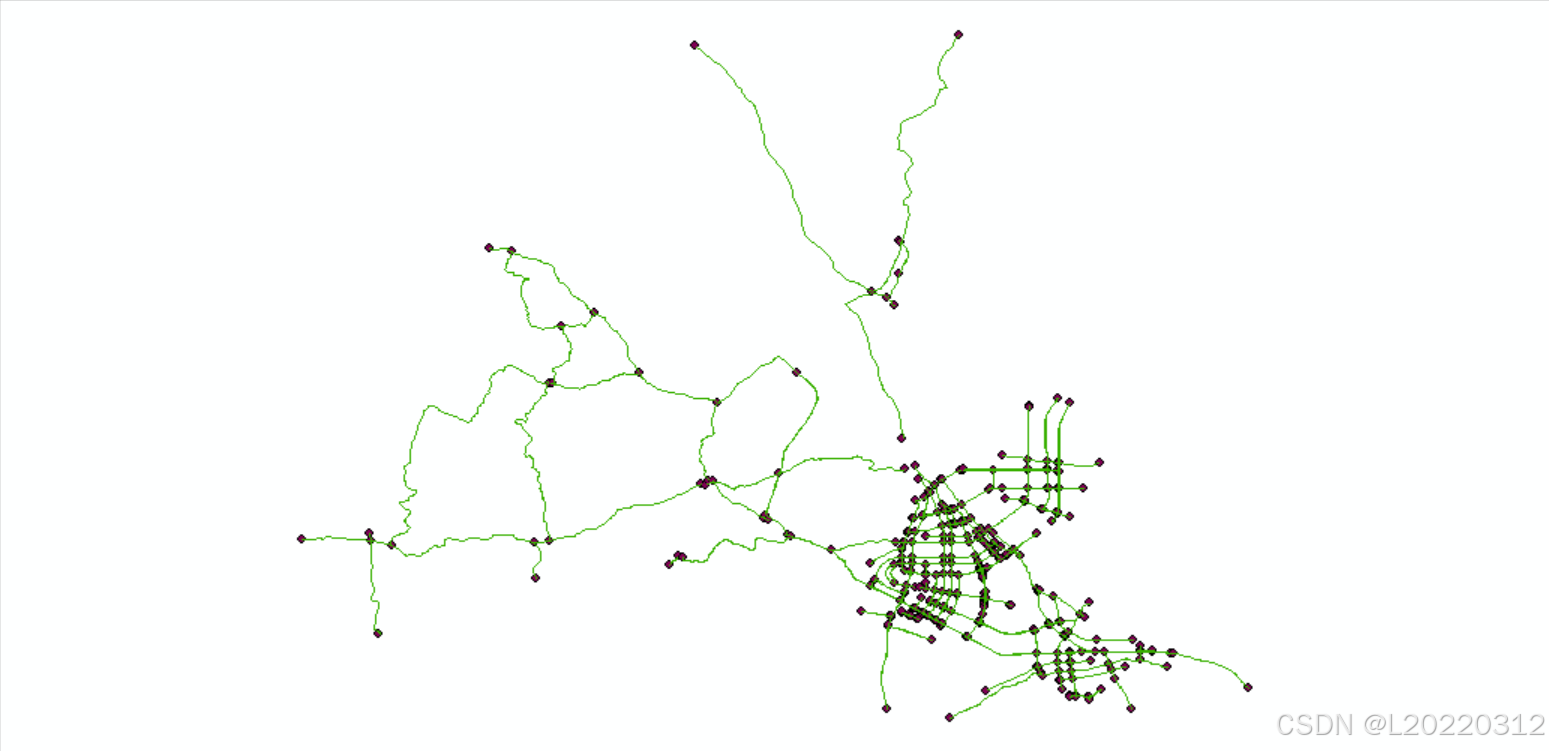

数据加载

路网数据处理
1、数据字段含义
打开道路SHP数据属性表，OSM对道路的分级在fclass字段里，字段里包含27个分类。

tertiary（第三级道路）：城市支路，
tertiary_link（第三级道路-连接）：匝道，机场集散车行道路（数据量极少，多是未知道路）
residential（居住区道路）：居住区车行道路，
unclassified（未分类道路）：居住区车行道路，滨水车行道路，机场机动车通道
secondary（次要道路）：城市次要车行道路，机场外围车行道路，
secondary_link（次要道路-连接）：城市次要车行道路立交、匝道（数据量少，部分零散分布未知类别）
primary（主要道路）：城市主要车行道路
primary_link（主要道路）：城市主要车行道路立交，城市主要车行道路匝道（数据量少，部分零散分布未知类别）
motorway（高速公路）：高速公路，过江隧道
motorway_link（高速公路-连接）：高速公路立交，匝道
trunk（干道）：高架快速路，机场进站快速路，过江隧道，桥上快速路
trunk_link（干道-连接）：立交，匝道，桥上引道，机场进站快速路，国道改道
track（小路）：郊区、乡村、工矿区、田间、林间小路
track_grade1（小路 级别1）：郊区、乡村、工矿区、田间、林间小路
track_grade2（小路 级别2）：郊区、乡村、工矿区、田间、林间小路
track_grade3（小路 级别3）：郊区、乡村、工矿区、田间、林间小路
track_grade4（小路 级别4）：郊区、乡村、工矿区、田间、林间小路
track_grade5（小路 级别5）：郊区、乡村、工矿区、田间、林间小路
bridleway（马道）：体育场馆内部专用道路（数据量极少，零星道路在公园、居住区内部）
living_street（生活街道）：居住区车行道路，公园车行道路
path（小道）：公园车行道路，居住区车行道路（分布零碎，量少）
service（服务性道路）：居住区车行道路，火车站集散车行道，公园车行道路，公共建筑集散车行道，公交枢纽入口车行道路，停车场入口车行道路
footway（人行道）：滨水绿道，公园步行道，广场步行道，大学步行道路，人行道，火车站人行集散道路
pedestrian（步行街道）：步行街，广场步行道路，公园步行道路，居住区步行道路
steps（台阶踏步）：人行过街天桥台阶，广场台阶、公共建筑入口台阶，登山台阶
cycleway（自行车道）：滨水绿道，非机动车道，公园自行车道
unknown（未知道路）：滨水车行道路，校园广场车行道路，乡道（数据量少，比较难判别道路类型）

把不合规的数据全部删掉。

将所有路段合并为一个矢量要素，start editing，选中所有的要素，点击“合并，打断相交线
