交换机实现VLAN的划分

单臂划分VALN:

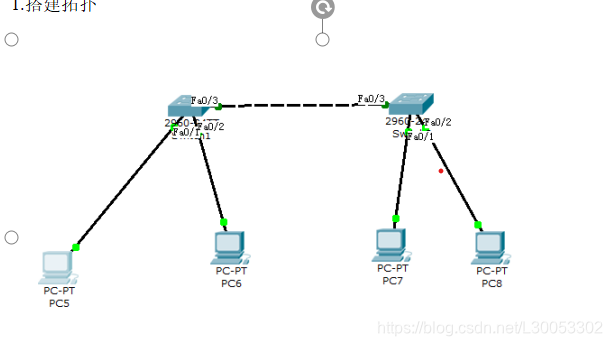

1.搭建拓扑



2.依次设置四台PC的IP地址，从左到右分别为192.168.1.2、192.168.1.3、192.168.1.4、192.168.1.5，子网掩码统一为255.255.255.0，默认网关192.168.1.1

3.交换机配置VLAN：

Sw1



Switch>enable

Switch#configure

Switch(config)#vlan 2

Switch(config-vlan)#exit

Switch(config)#vlan 3

Switch(config-vlan)#exit

Switch(config)#interface f0/1

Switch(config-if)#switchport access vlan 2

Switch(config-if)#exit

Switch(config)#interface f0/2

Switch(config-if)#switchport access vlan 3

Switch(config-if)#exit

Switch(config)#interface f0/3

Switch(config-if)#switchport mode trunk

Switch(config-if)#end

Switch#show vlan





Sw2



Switch>enable

Switch#configure

Switch(config)#vlan 2

Switch(config-vlan)#exit

Switch(config)#vlan 3

Switch(config-vlan)#exit

Switch(config)#interface f 0/1

Switch(config-if)#switchport access vlan 2

Switch(config-if)#exit

Switch(config)#interface f0/2

Switch(config-if)#switchport access vlan 3

Switch(config)#interface f0/3

Switch(config-if)#switchport mode trunk

Switch(config-if)#end

4.只有相同VLAN的可以互相ping通，接下来我们在1.2的机器上尝试ping 1.4



单臂路由实现VLAN通信

1.在路由器上设置两个虚拟子网：192.168.1.254 192.168.2.254



Router(config)#interface f0/0.1

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip address 192.168.1.254 255.255.255.0

Router(config-subif)#interface f0/0.2

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip address 192.168.2.254 255.255.255.0

Router(config-subif)#exit

Router(config)#interface f0/0

Router(config-if)#no shutdow



2.在交换机上面划分两个VLAN并命名为VLAN10/VLAN20



Switch(config)#vlan 10

Switch(config-vlan)#name VLAN10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name VLAN20

Switch(config-vlan)#END

Switch#show vlan brief

Switch#configure

Switch(config)#interface range f0/1-3

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#exit

Switch(config)#interface rang f0/4-6

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#end

Switch#show vlan brief

Switch#configure

Switch(config)#interface f0/7

Switch(config-if)#switchport mode trunk





3.尝试VLAN10中的主机ping VLAN20中的主机，尝试跨网段ping 192.168.2.2，第一次会出现无响应的情况，这是因为第一次不知道MAC地址，发送一次ARP请求后就能知道物理地址了，以后每次ping都会接受到连续的四次请求。



多臂路由实现VLAN通信

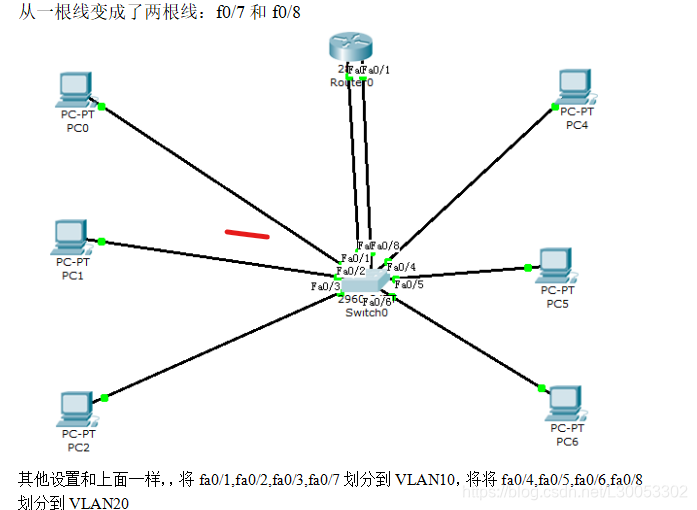

多臂路由VLAN：和单臂路由的设置一模一样，只是在交换机到路由器的连接上，从一根线变成了两根线：f0/7和f0/8



其他设置和上面一样，，将fa0/1,fa0/2,fa0/3,fa0/7划分到VLAN10，将将fa0/4,fa0/5,fa0/6,fa0/8划分到VLAN20

 尝试VLAN10中的主机ping VLAN20中的主机，尝试跨网段ping 192.168.2.2，第一次会出现无响应的情况，这是因为第一次不知道MAC地址，发送一次ARP请求后就能知道物理地址了，以后每次ping都会接受到连续的四次请求。



三层交换机实现VLAN通信

1.建立拓扑图：





1. 配置交换机；



Switch(config)#interface vlan 10

Switch(config-if)#ip address 192.168.1.254 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#exit

Switch(config)#interface vlan 20

Switch(config-if)#ip address 192.168.2.254 255.255.255.0

Switch(config-if)#no shutdown

Switch(config-if)#exit

Switch(config)#vlan 10

Switch(config-vlan)#name VLAN10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name VLAN20

Switch(config-vlan)#end

Switch(config)#interface range f0/1-3

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#exit

Switch(config)#interface range f0/4-6

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#end





1. 查看路由表并验证不同VLAN间能否ping通



如果需要华为的指令，也有
