vlan的简介及其配置

trunk简介及其通信原理

vlan间路由之单臂路由

vlan间路由之SVI

补充：hybrid

vlan的高级用法

一、vlan的简介及其配置
（1）vlan的简介
LAN：local area network 局域网
WAN：wide area network 广域网
Vlan: virtual LAN虚拟局域网
作用：广播域太大会引起广播泛滥造成网络不稳定，为了隔离广播域，可以在交换机上部署vlan技术达到缩小广播域的目的。进而提升网络稳定性。

总结：vlan是用来隔离广播的。
（2）vlan的配置
我们搭建如下一个拓扑图，简单说明vlan的配置原理。

配置：
vlan 10 创建vlan 10
vlan 20
int gi 0/0/1
port link-type access 接口类型配置为 access
port default valn 10 将接口划入vlan 10
注意：一般将交换机接pc口配置为access 类型
Vlan batch 10 20 (创建了两个vlan)
Int gi0/0/1
Port link-type access
Port default vlan 10

Int gi 0/0/2
Port link-type access
Port default vlan 20

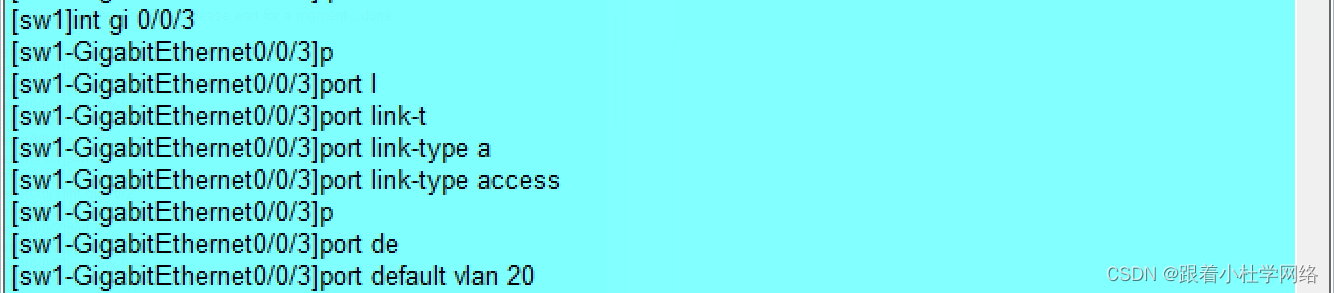

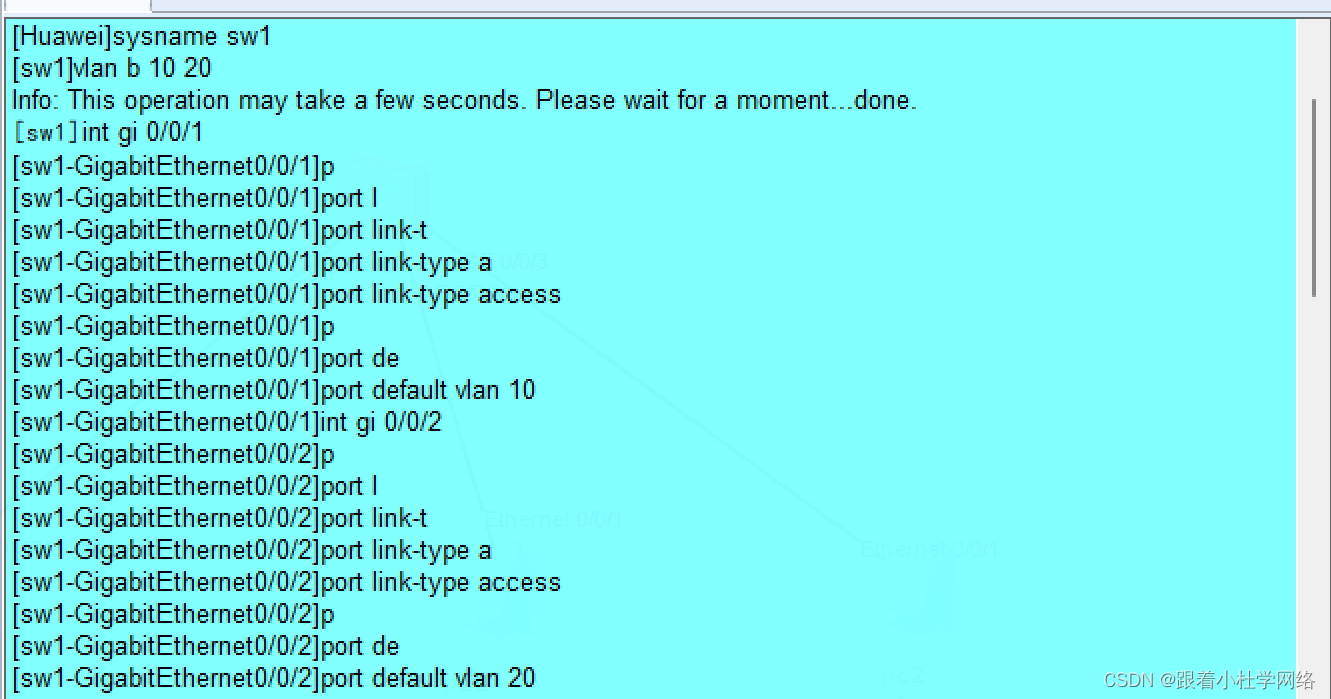

接下来我们照着上面的指令简单配置一下。

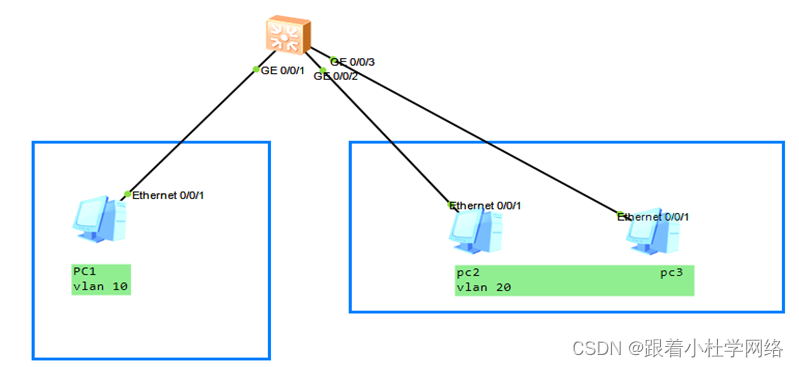

我们给三个pc机分别配上地址，用pc1ping pc2

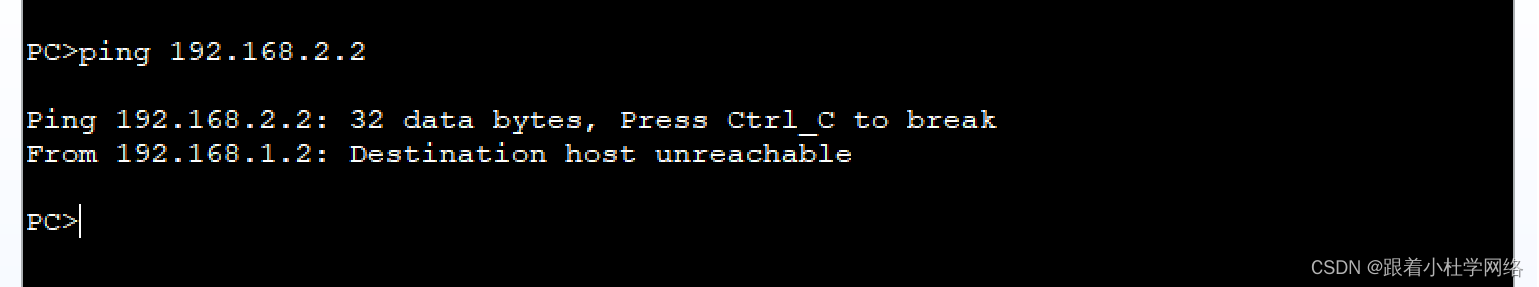

很显然，不同vlan间pc机的通信已被隔离。

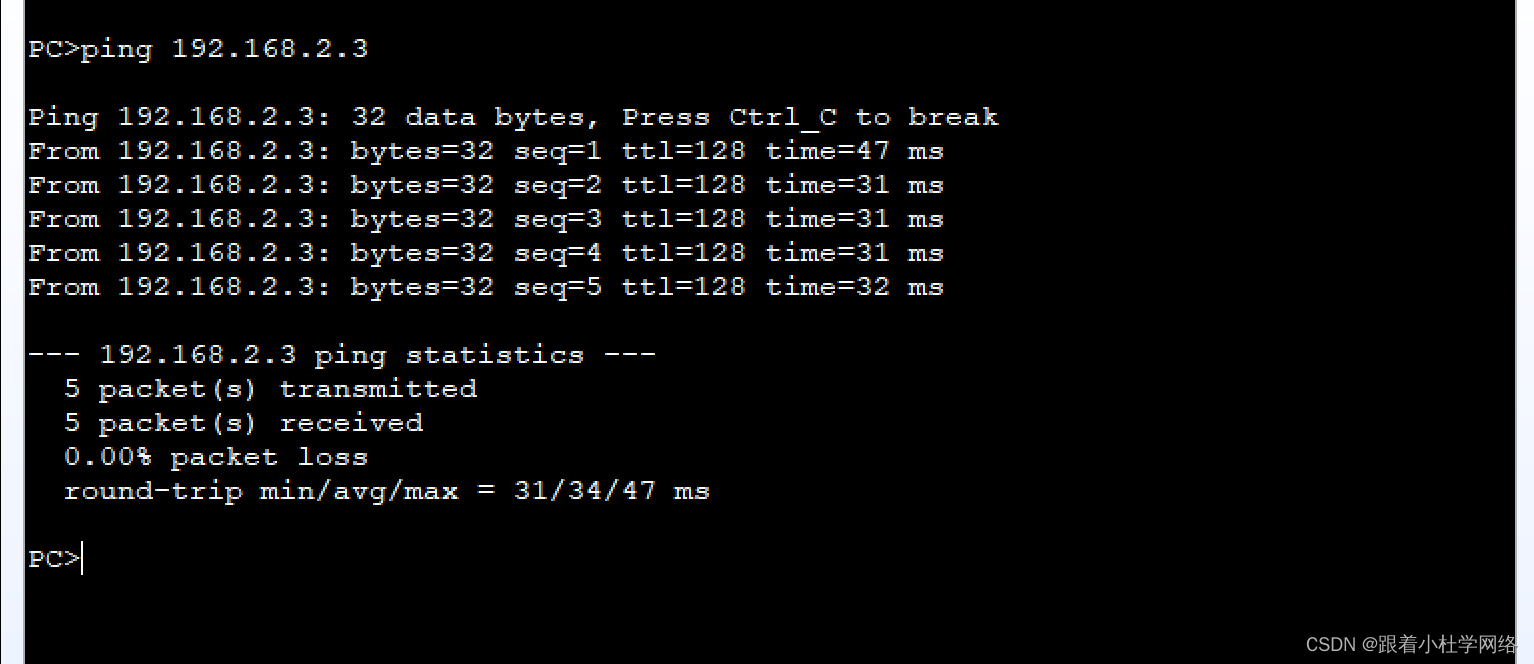

用pc2 ping pc3

相同vlan间的pc可以互通。

注意1：将接口批量划入某vlan
Port-group group-member gi 0/0/3 to gi 0/0/20 同时对3-20口进行配置
Port link-ty access
Port default vlan 20

注意2：默认情况下，不同vlan 的用户单播默认不能直接通信，如果想要通信，还需三层设备做路由。
注意3：默认情况下：不同vlan之间广播报文永远不能通信。

二、trunk的简介及其通信原理
Trunk ：干道主干链路 通常用于交换机和交换机之间。 通过一个接口传输多个vlan的数据包。
注意：从access 口发出的报文，交换机都会将标签去除。

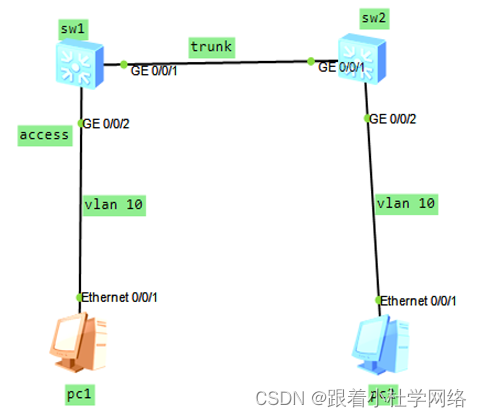

（1）Trunk的配置：
Sw1:
Int gi0/0/x
Port link-type trunk 将接口类型定义为trunk
Port trunk allow-pass vlan all 定义trunk允许vlan
（2）Trunk通信原理：
本征vlan：PVID（接口默认vlan）：默认trunk口的本征vlan是vlan 1，只有本征vlan 的报文通过trunk接口可以不打标签。Trunk接口只能有一个本征vlan，且两端的vlan 要保持一致。

修改trunk口的本征vlan：
Sw1:
Int gi 0/0/1 进入交换机的接口下
Port trunk pvid vlan 10 将本征vlan修改为vlan10
SW2：
Int gi 0/0/2 进入对端交换机的接口下
Port trunk pvid vlan 10 将默认的本征vlan修改为vlan 10
进入交换机接口下（int gi 0/0/0）
Undo port trunk allow-pass vlan 1 *vlan 1的报文不允许通过trunk 接口
*

三、vlan间路由之单臂路由
（1） Vlan间路由概述：
通过三层设备路由，使得不同vlan 间可以互相通信。但仅仅允许单播通信。
Vlan间路由方式：单臂路由（路由器）
SVI（交换虚接口）（三层交换机）或者 vlanif口。
（2） vlan间单臂路由配置

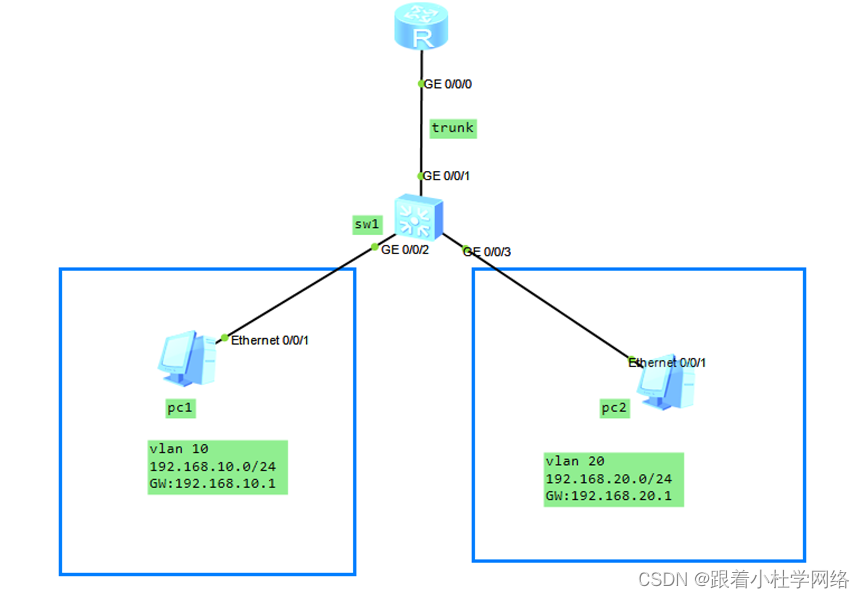

我们搭建如下拓扑，来配置vlan间单臂路由。
对交换机进行基本配置。
路由器需要配置子接口，配置如下：
R1：
int gi 0/0/0.1
dot1q termination vid 10
ip add 192.168.10.1 255.255.255.0
arp broadcast enable
R2：
int gi 0/0/0.2
dot1q termination vid 20
ip add 192.168.20.1 255.255.255.0
arp broadcast enable
注意：这里只给出了主要的配置（子接口的配置），我们创建的子接口下配置的IP地址充当网关的角色。剩下的基础vlan配置，就不再一 一赘述。

做完配置之后pc1和pc2之间可以通信。大家可以动手配一配，检验一下！

四、vlan间路由的SVI
SVI（交换机虚接口）（三层交换机）或者 vlanif口。

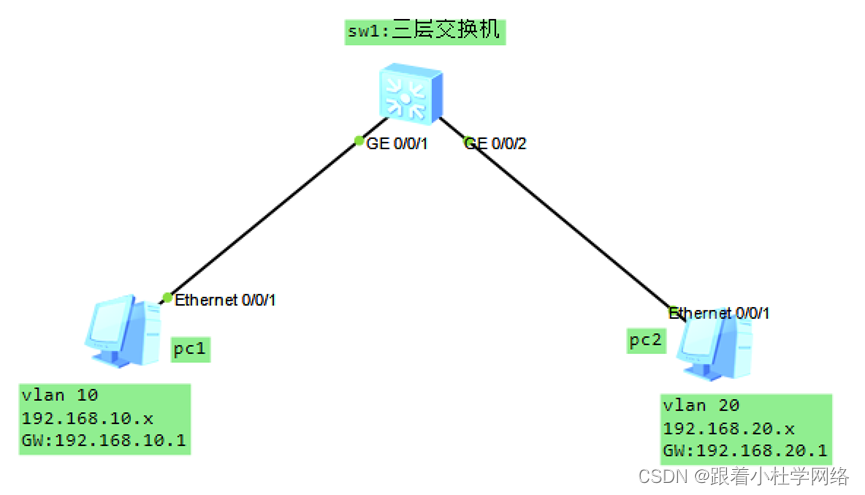

我们搭建如下拓扑图

对交换机进行配置，在这里我们要给交换机创建两个虚拟接口，分别配上IP地址，充当各个vlan的网关。
Sw1:
Int vlanif 10 创建交换机虚拟接口vlanif 10(SVI)
Ip add 192.168.10.1 24 配置IP地址作为vlan 10 网关
Int vlanif 20
Ip add 192.168.20.1 24
做完以上配置后，我们就可以实现pc1和pc2之间的互通啦！动手试试哦！

注意：可以将三层交换机抽象成一台路由器，vlanif 接口就是路由器的接口。

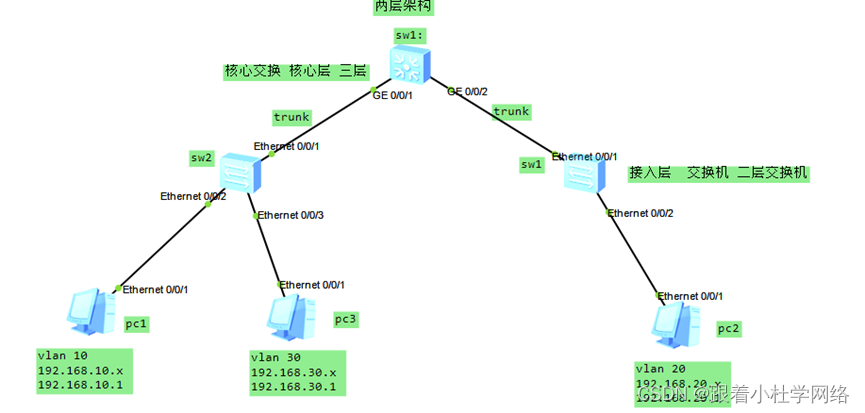

下面给大家给出一个两层架构 SVI配置的拓扑图，上面已经标注清楚了要配置的东西，有兴趣的小伙伴可以自己尝试做一下这个实验，看能否实现pc机之间的互通。

五、补充：hybrid
交换机端口类型有哪些：
Access trunk hybrid qinq
Hybrid 端口使用场景？
接PC、服务器、接交换机、接路由器。还可以接特殊终端：语音终端、AP
什么时候必须使用hybrid?
当一台交换机的接口属于不同vlan，且该接口还需要传输多个非标签报文。即该接口需要同时收发tagged帧和untagged例如：语音终端、AP。（注意：在大多数的场景下，hybrid和trunk是通用的，由于多数工程师对trunk较为熟悉，所以工作上的trunk使用较多）
例如：
（1） 接IP电话时，一个普通vlan 一个vioce vlan
（2） 基于mac地址动态划分vlan
（3） 基于IP地址动态划分vlan
下面我们来介绍hybrid的用法：
（1）Hybrid接口当作access和trunk
搭建如下拓扑图

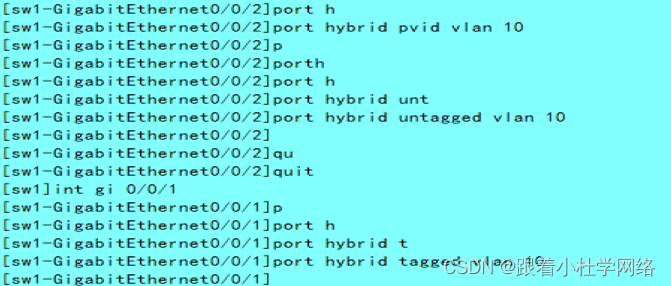

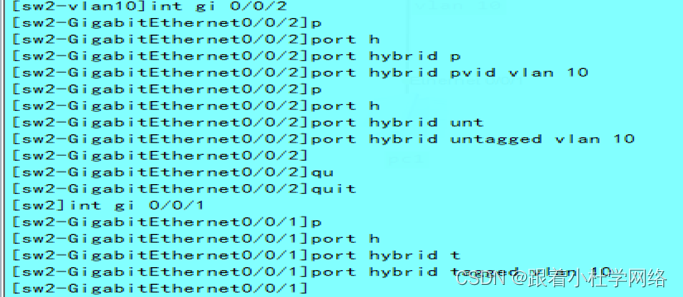

对交换机做配置
sw1:

sw2:

具体的指令就不往出摘了，大家参考上面的实验配置，配置命令很详细。

hybrid我们就简单介绍这么多，在平时实验中建议大家尽量用access和trunk，我个人不建议使用hybrid，太复杂了。

六、vlan的几种高级用法：
（1）Vlan 高级技术

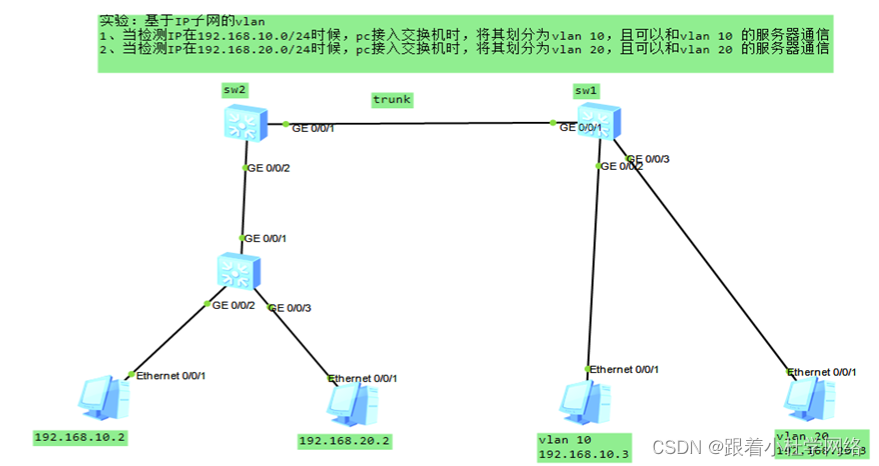

我们搭建如下拓扑

配置如下：
SW2:
Vlan batch 10 20
Vlan 10
Ip-subnet-vlan 1 ip 192.168.10.0 255.255.255.0
Vlan 20
Ip-subnet-vlan 1 ip 192.168.20.0 255.255.255.0

Int gi 0/0/2
Port hybrid untagged vlan 10 20
Ip-subnet-vlan enable
SW1：
做vlan的基本配置，这里我们就不再一 一赘述了。
做完上述配置，我们就可以实现如上图中的实验需求。大家不妨动手试试！
（2）超级vlan

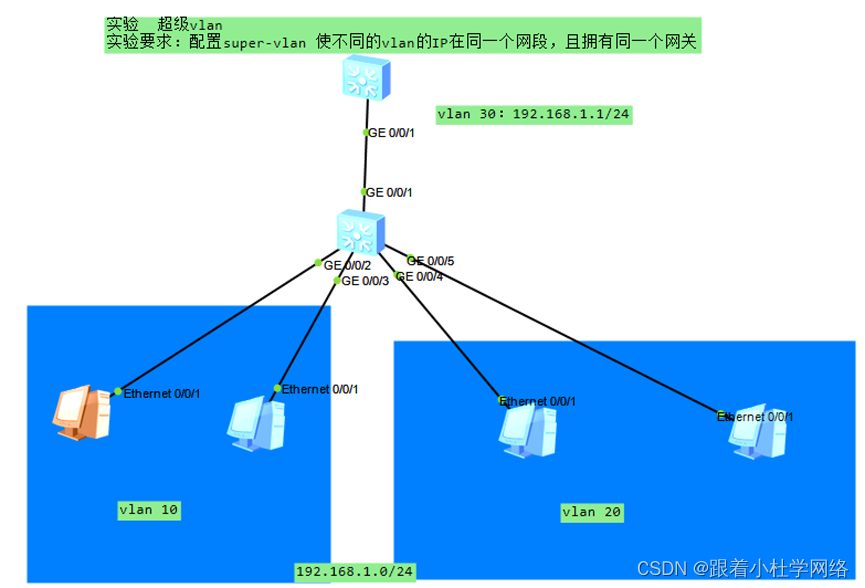

搭建如下的拓扑图：

配置如下：
Sw2:（指图中第二台交换机）

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10

interface GigabitEthernet0/0/3
port link-type access
port default vlan 10

interface GigabitEthernet0/0/4
port link-type access
port default vlan 20

interface GigabitEthernet0/0/5
port link-type access
port default vlan 20

sw1:
interface Vlanif30
ip address 192.168.1.1 255.255.255.0

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
配置很简单，所有的配置指令都给大家摘出来了。

（3)相同vlan的端口隔离

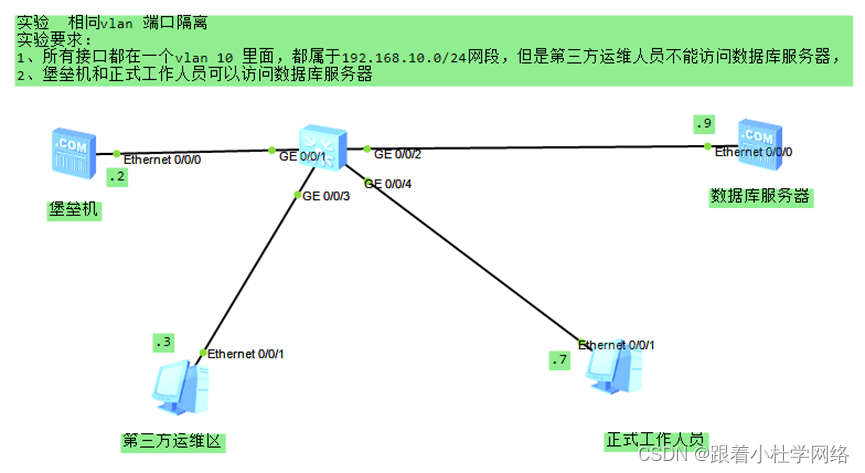

我们搭建如下的拓扑：

我们在交换机上做配置：
Int gi 0/0/3
Port-isolate enable group 1 将1 口加入隔离组1
Int gi 0/0/2
Port-isolate enable group 1
注意：处于相同隔离组的成员接口直接不能互相通信。

好啦，我们今天的介绍就到这里啦！下期再见！
