永磁电机有限元之二：RMxprt导入Maxwell 2D步骤

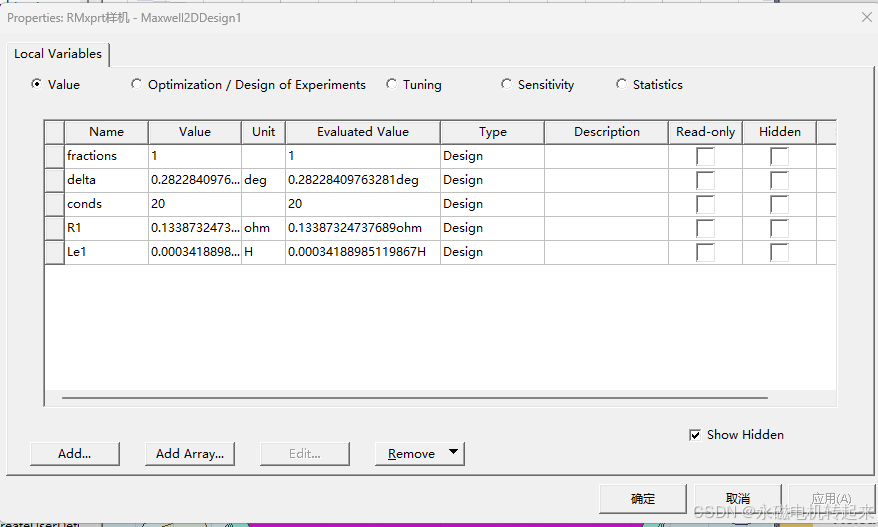

在已经创建好的RMxprt模型的Analysis步骤里右键出来create maxwell design。这里创建出来是一个1/4模型，需要在上方窗口 Maxwell 2D-design properties将friction设置为1，但是这样会降低计算效率。

同样的，在design properties里可将导体数、电阻Re1和电感Le1进行参数化处理

设置完之后进行检查，发现边界没有被定义，需要上方窗口在Edit-selection mode- Edge(边)，选择电机定子外壳，并把漏磁设置为0，此时会再提示我们没有设置eddy effect (涡流效应)，可在Excitations右键进行设置。

同时别忘了对电压幅值、转子惯量、负载转矩等变量进行设置，否则运行出来的结果将会明显错误。

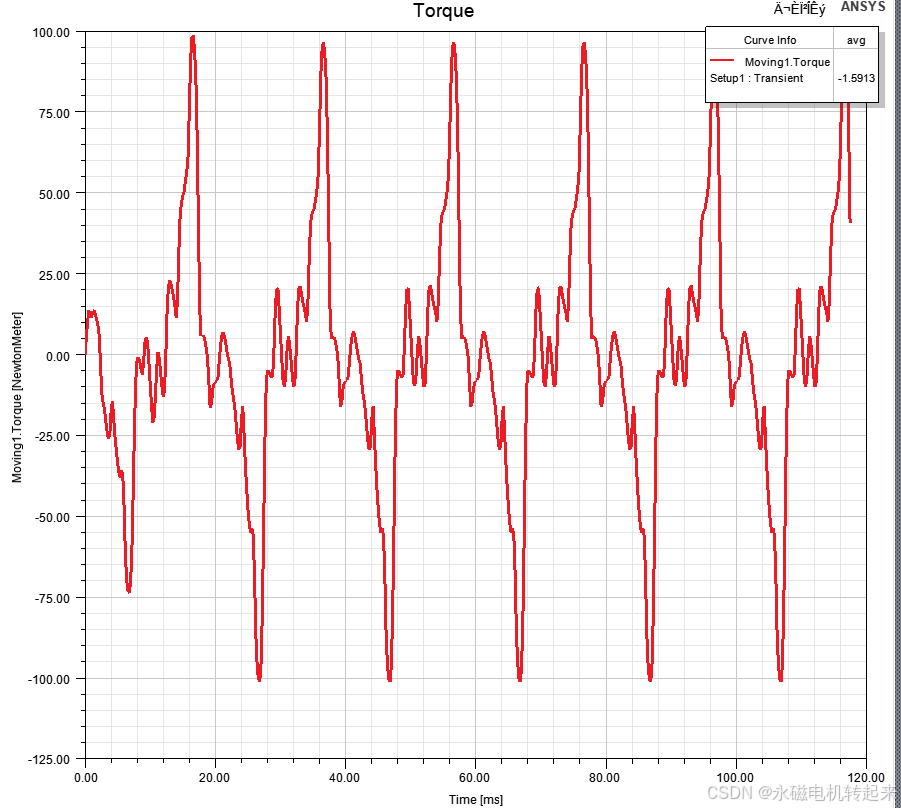

当不更改任何参数，导体数为20时，输出结果明显错误：

经过检查，是边界条件设置有问题，如果只设置1/4电机的话结果正常。

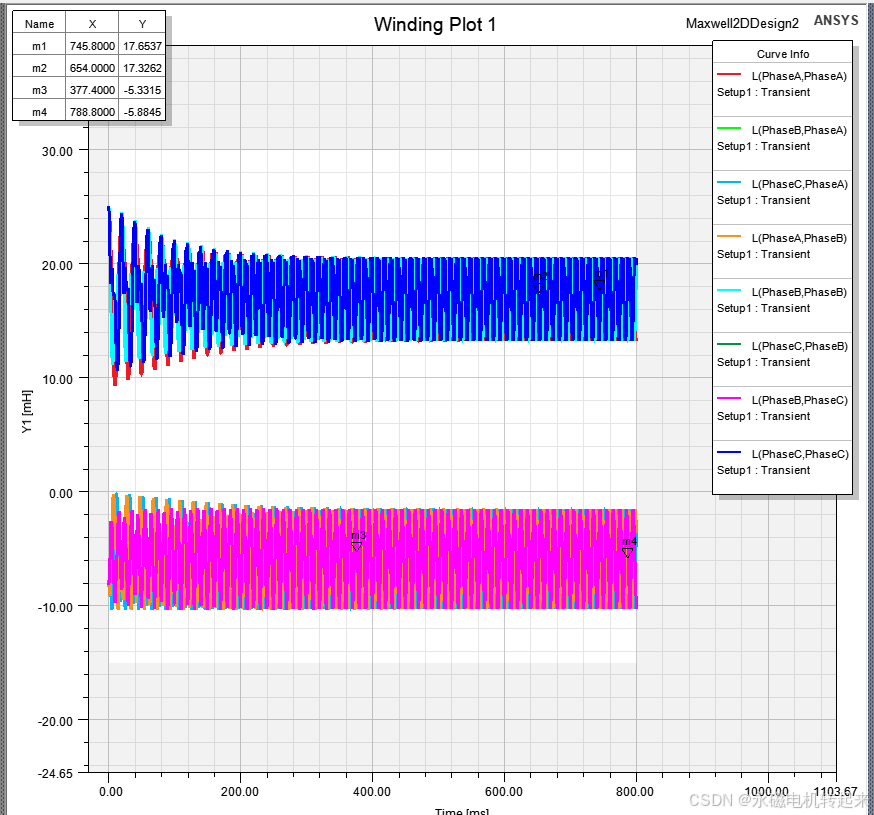

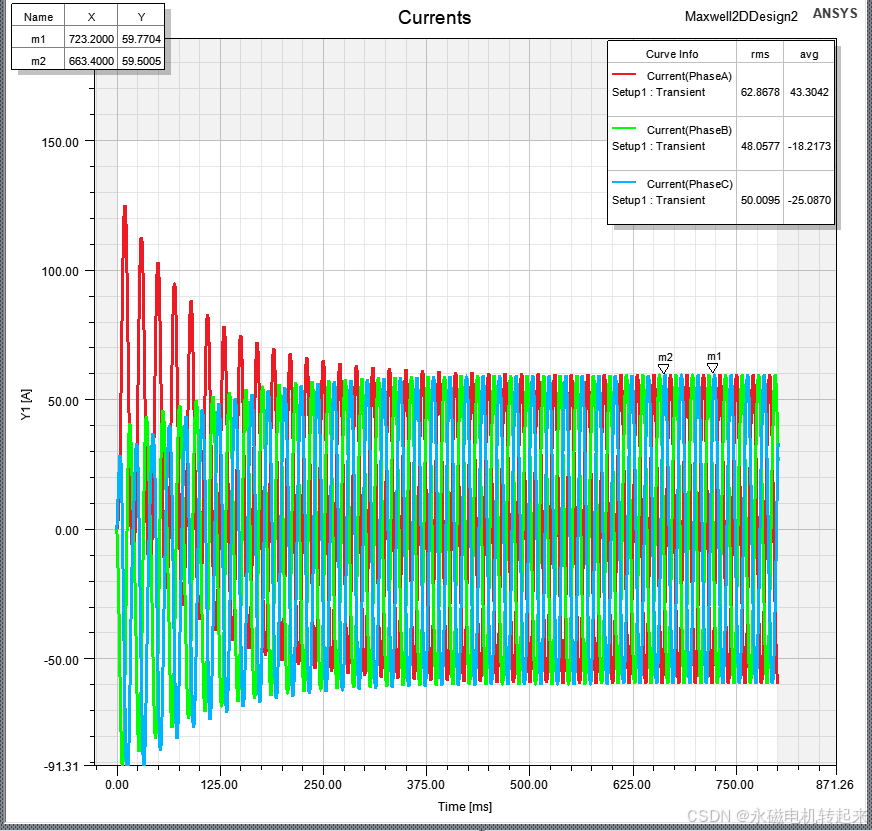

设置导体数为40，输出电感矩阵才合适。但是电流只有20A，把初始电感Le1调小可以调节电流。

导体数20，电感5mH, LAA2;LAB-1；iA380, TE30。

导体数20，电感20mH,LAA3;lAB-1; iA100; TE 8;

导体数20，电感50mH, LAA3.5;LAB-1.5;iA50,TE零附近，收敛慢。

导体数30，电感5mH,  LAA 4 LAB -2 iA 250, TE24。

导体数30，电感20mH, LAA 6 LAB -2 iA 70;TE 9.

导体数30，电感50mH, LAA 8 LAB -3 iA 40;TE 3.

导体数40，电感5mH, LAA 8 LAB -3 iA 180;TE 20左右.

导体数40，电感20mH, LAA 11 LAB -4 iA 60;TE 10左右，波动大.

导体数40，电感50mH, LAA 12 LAB -5 iA 35;TE 3左右，波动大.

由此可知：增大导体数，自感和互感会增大，电流减小，转矩变化不大

                  增大电感，自感和互感会增大，电流减小，转矩会减小。

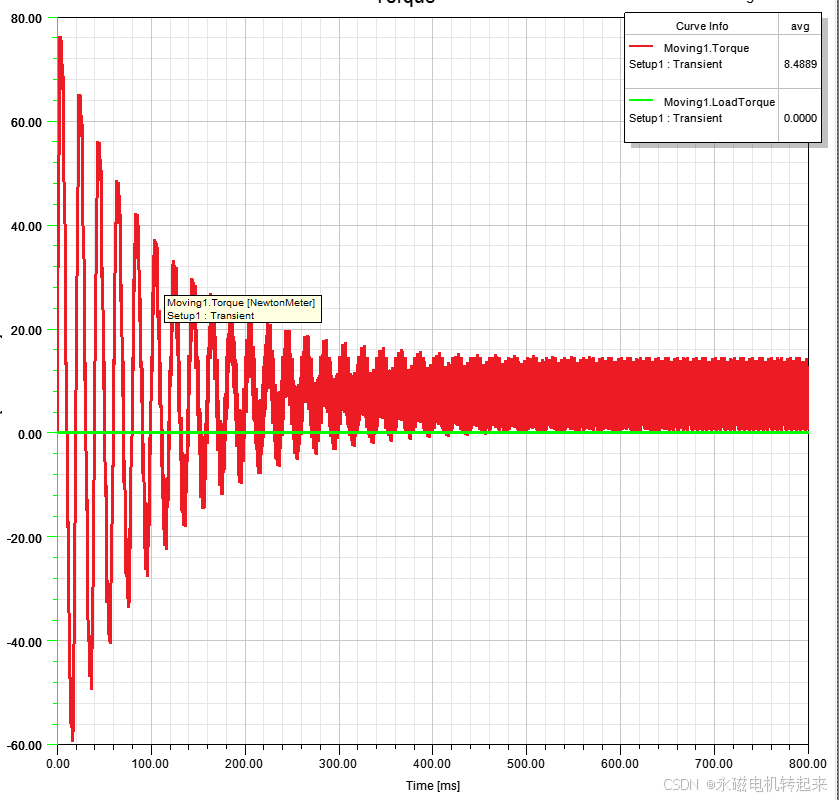

导体数50，电感0.02H，不考虑机械瞬态，看上去是一个比较合理的结果。
