永磁电机有限元之一：使用RMxprt进行简单的SPMSM仿真

通过有限元仿真初步验证永磁电机机电耦合动力学模型的准确性，相较于试验验证，有限元主要从电机电流、转矩、电磁力的时域和频域角度进行验证，无非从电机振动加速度角度进行验证。

一、使用RMxprt教程：

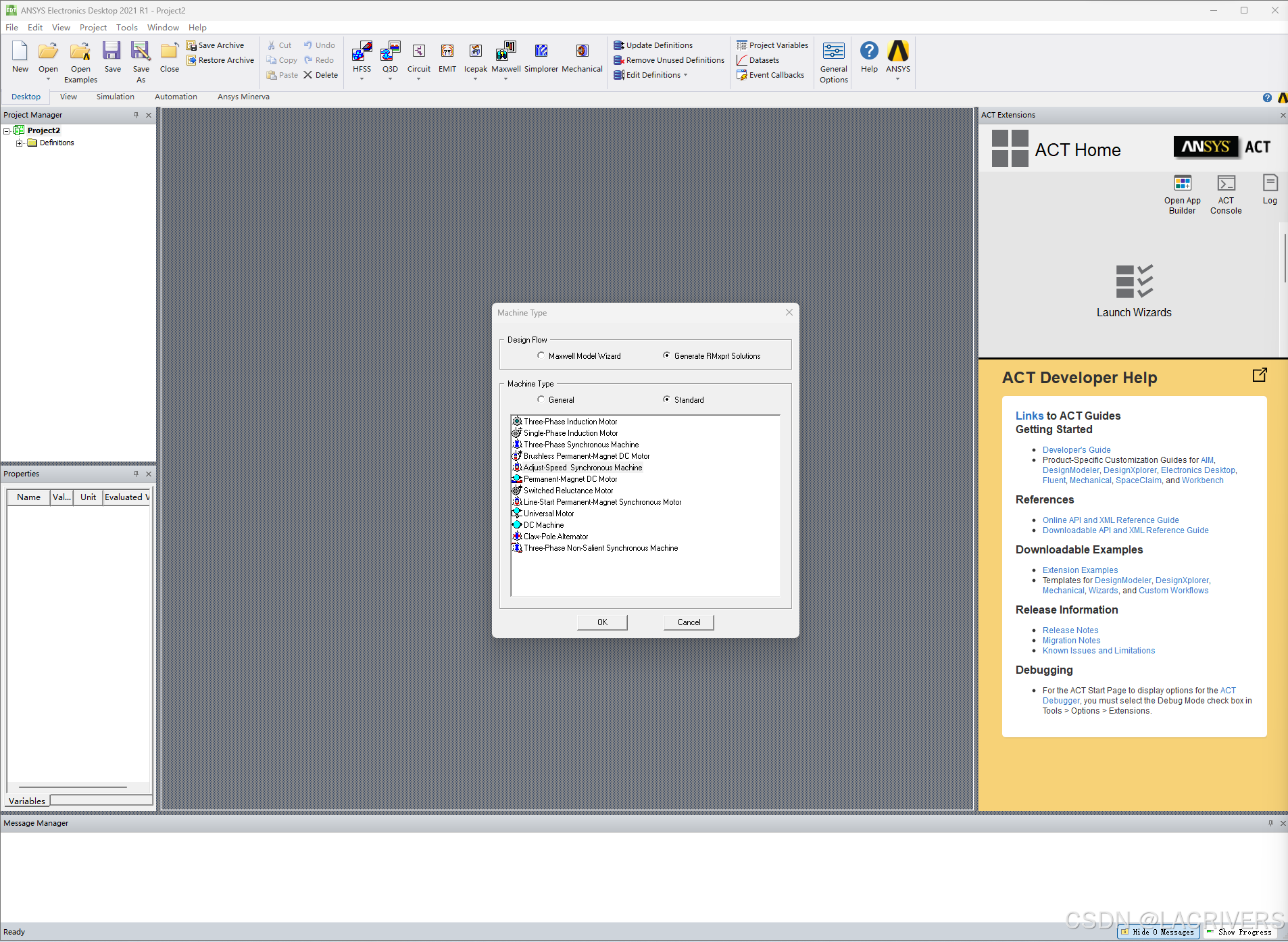

1、打开ANSYS Maxwell有限元软件，创建一个RMxprt永磁同步电机模型，如下图所示：

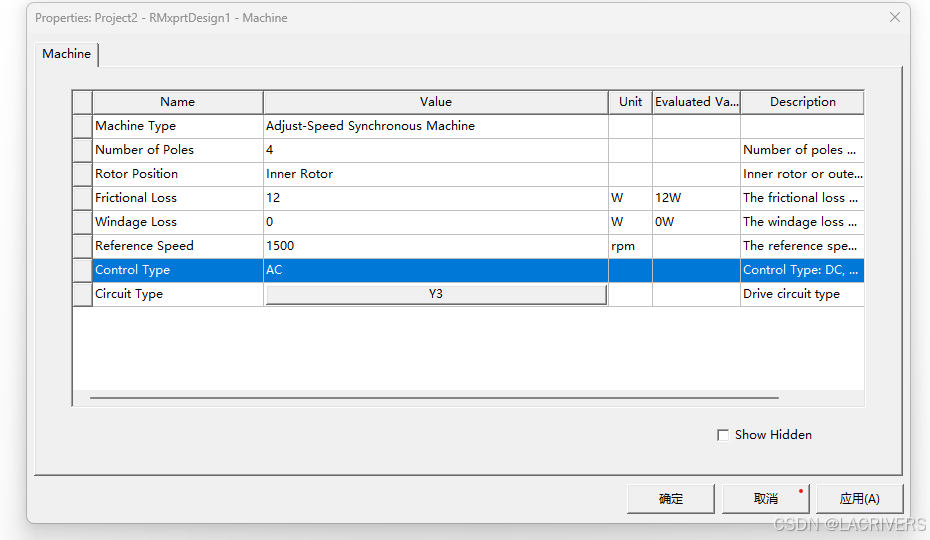

2、设置机械参数，摩擦损耗参考永磁同步电机Rmxprt建模与参数化扫描以及导入Maxwell_哔哩哔哩_bilibili：

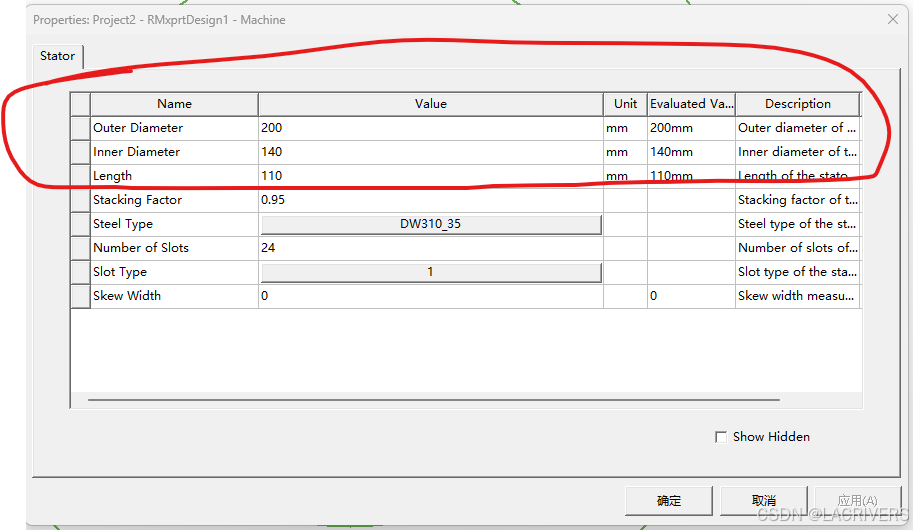

3、设置定子参数，这里内径和外径待定，选择DW310_35的时候需要把右上方“Select all librarie”勾上：（这里内径取转子内径120mm+气隙1mm*2=122mm）

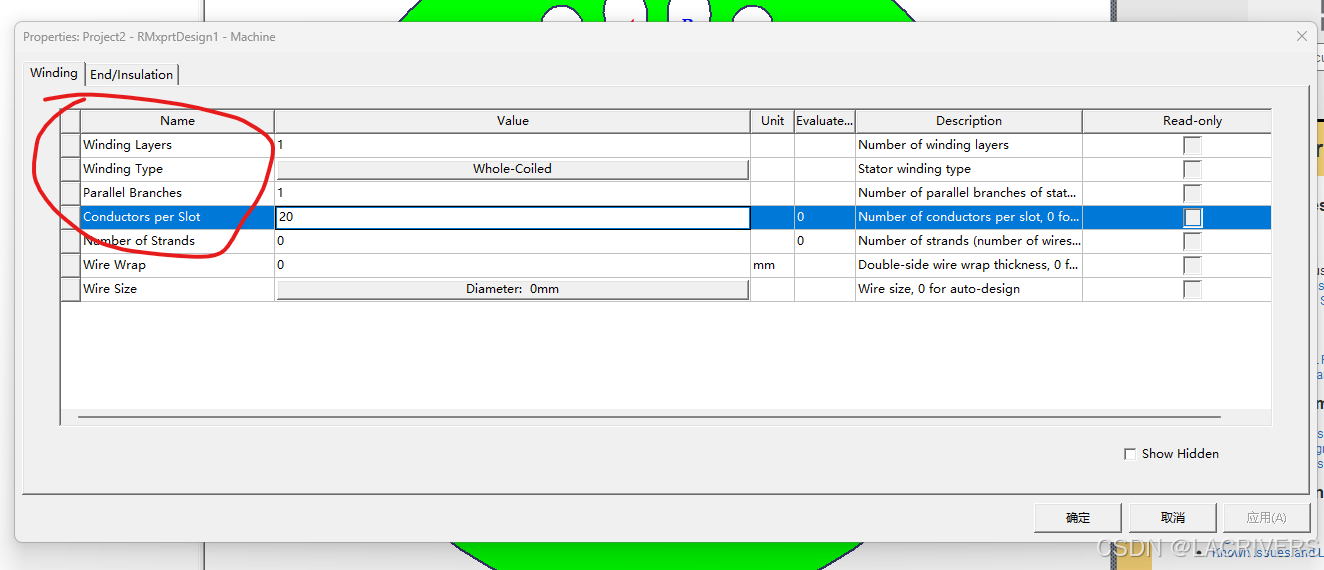

4、设置绕组参数，前五个分别是绕组层数、绕组类型、并联支路数、每槽导体数、每导体导线数：

注意更改导体数相关的参数会影响最终Solution data里面的效率和电机电感等参数。自动参数会设置导体数为28，导线数为2，效率92%，但是导体数为20的时候就效率只有68%。

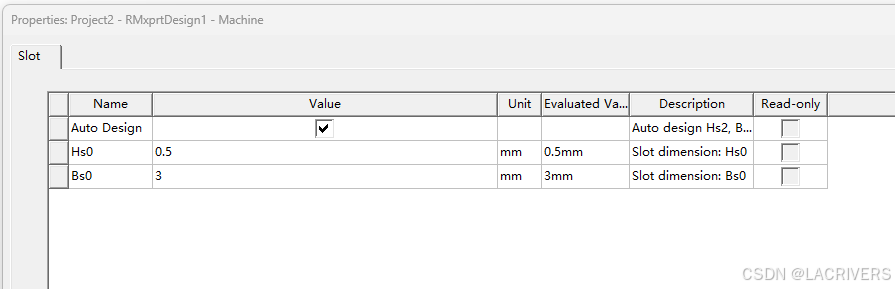

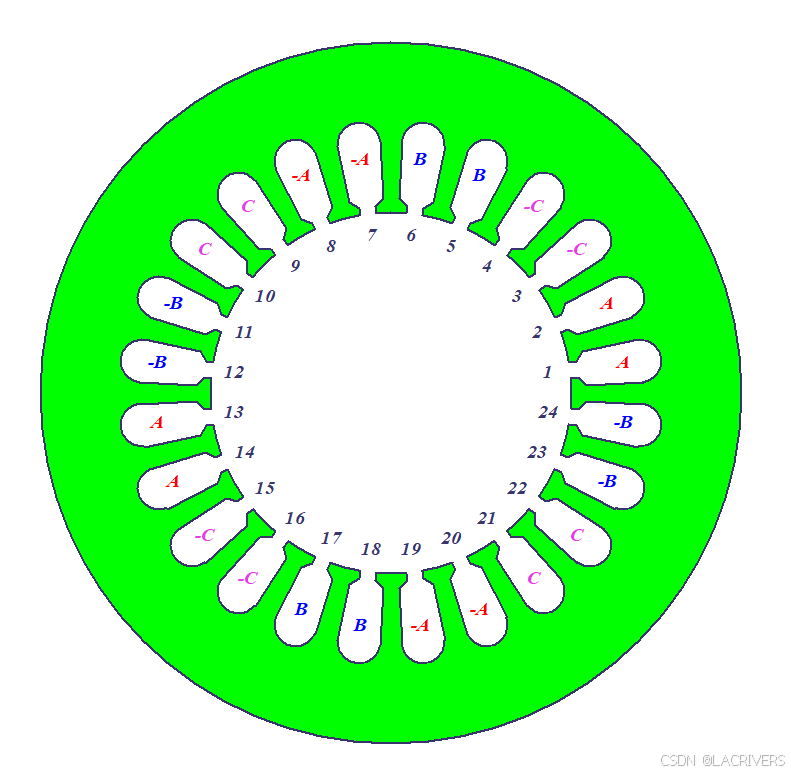

设置出来的定子结构：

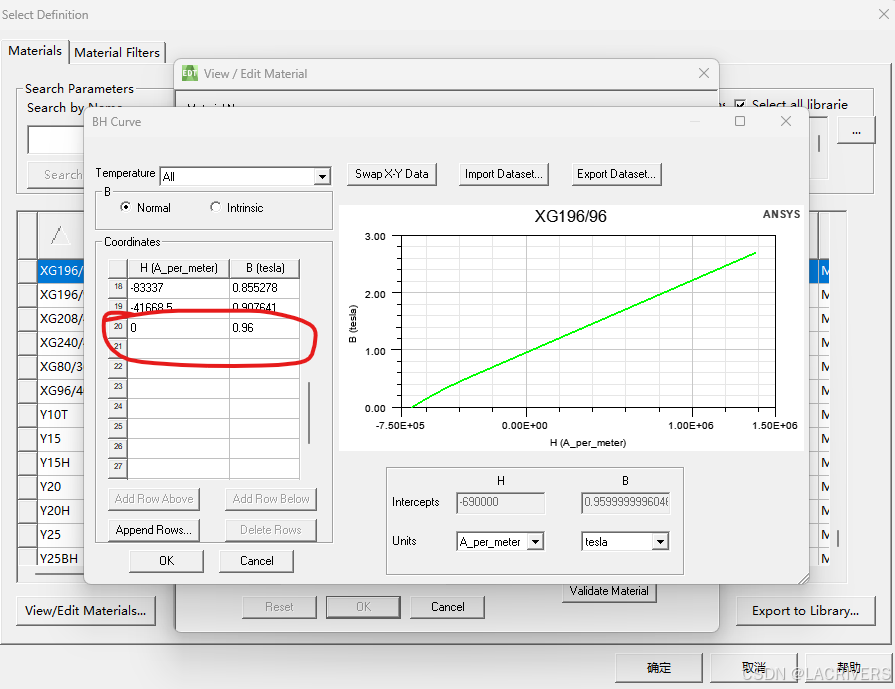

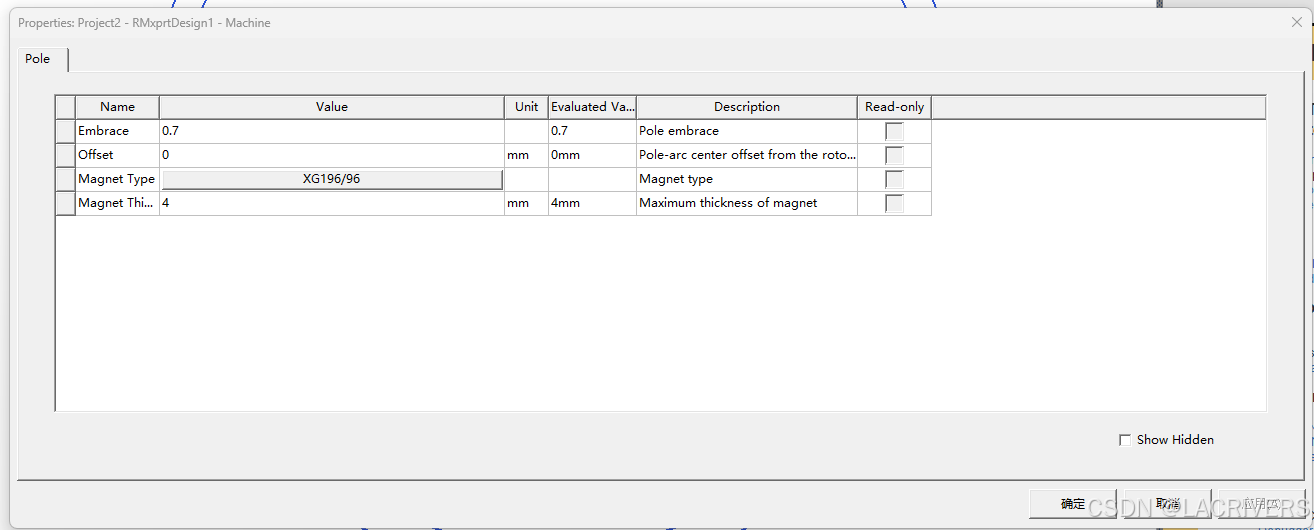

5、电机转子结构，分别是极弧系数、偏心、永磁体类型、永磁体厚度。永磁体类型这里可以通过B-H曲线看到他的剩磁（H为0时候的磁感应强度）此处为0.96：

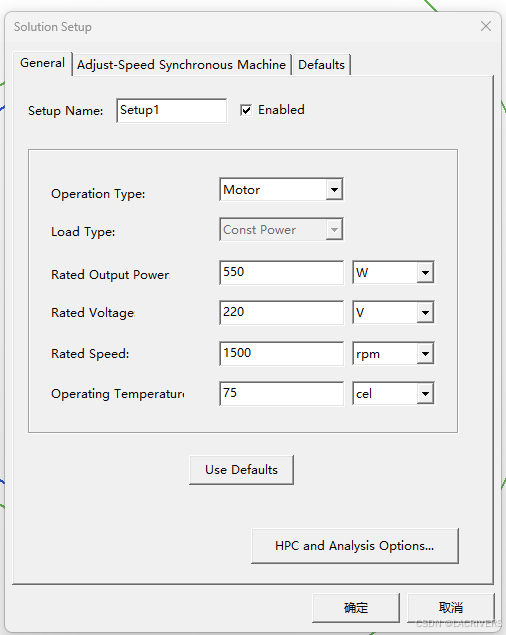

6、设置求解器：输出功率那里待定

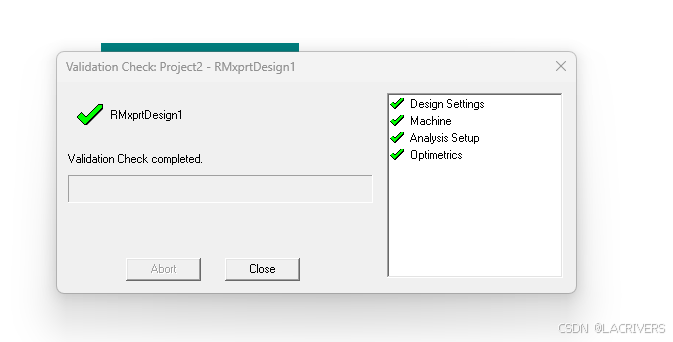

7、设置完成，右键进行validation check,全部为√之后就分析全部，然后可以右键Results进行快速生成报告，或者查看solution data（不弹窗就重启一下）
