1、二维模型建立:线圈采用PCB制作,仿真中用矩形代替线圈;空气;试样;永磁体;无限源域。在选择二维和三维模型时,需要考虑计算时间以及电脑性能,能得到预期结果前提下经可能选择二维模型或者二维对称模型,以减小计算量。

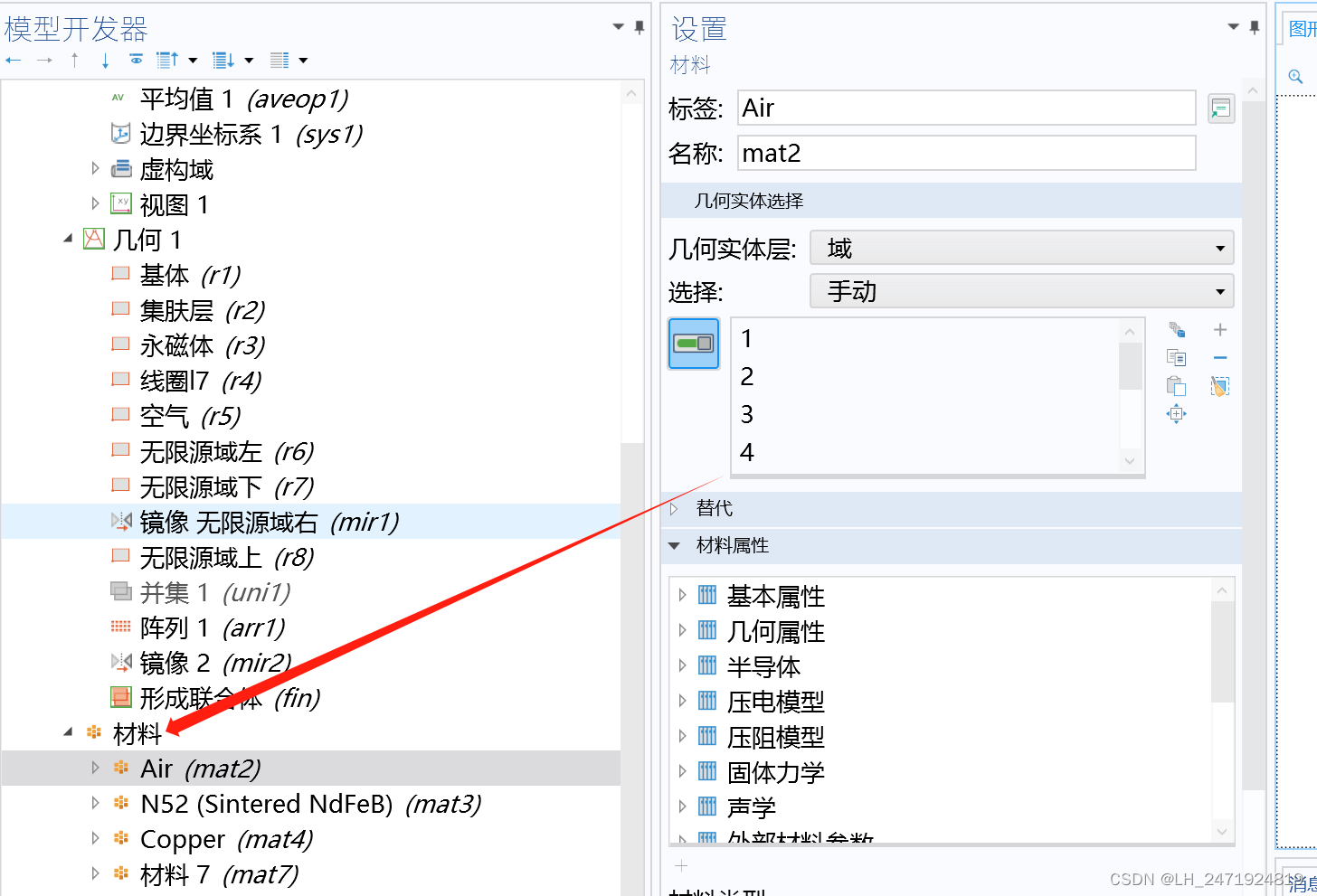

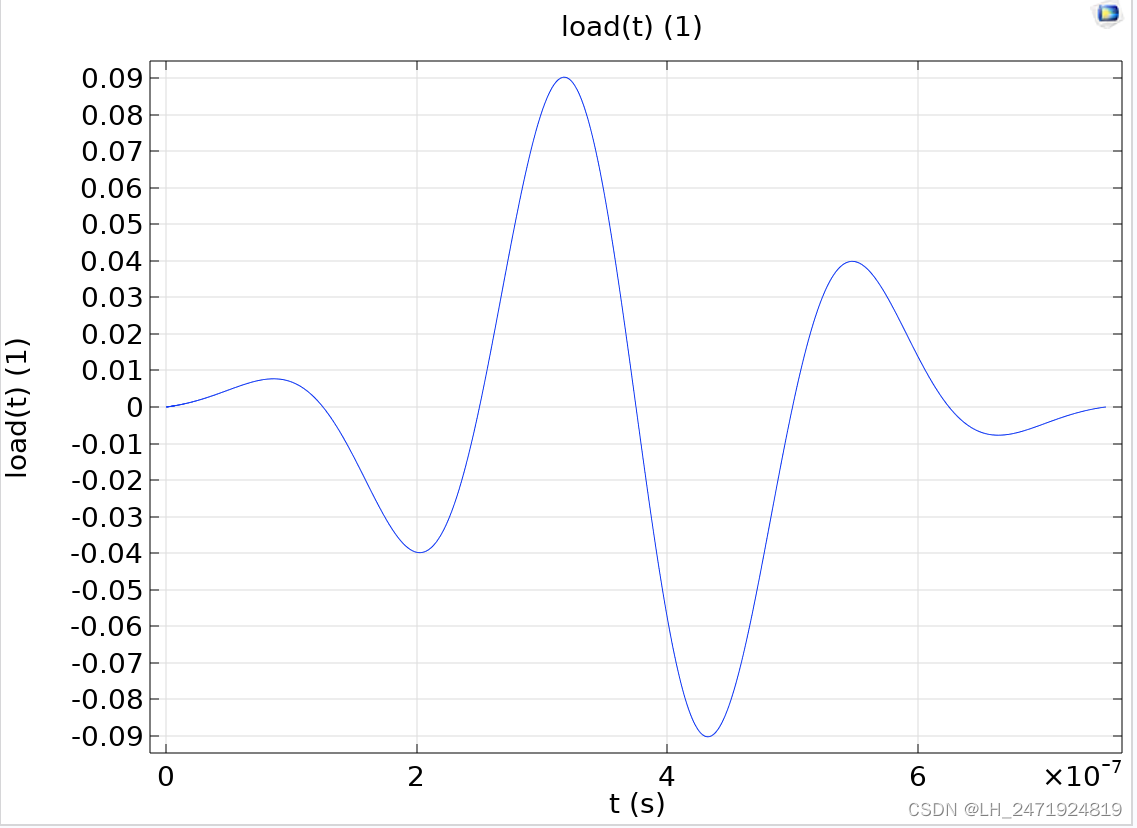

2、激励信号设置,材料设置

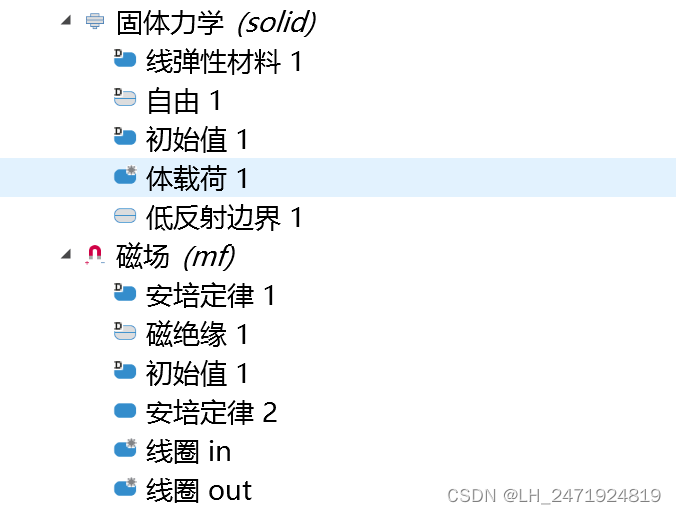

3、物理场设置:采用固体力学和磁场模块对电磁超声进行仿真
4、物理场耦合

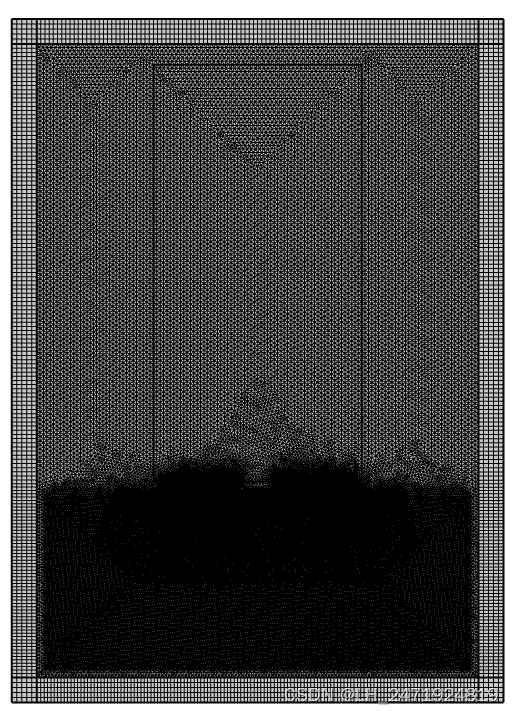

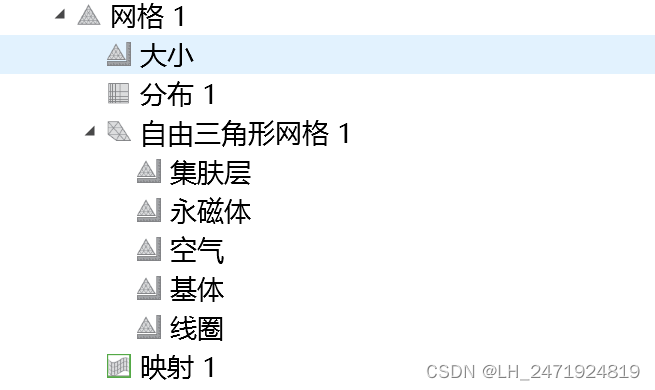

5、网格划分
电磁超声在激发过程中会产生集肤效应,即高频交变电流流过线圈后,在被测试样表面会产生感应涡流,而感应电流主要集中在试样表面很薄的层内,称此薄层厚度为“集肤深度δ”,集肤层内网格划分更细。δ可由一下方程计算:
在进行网格划分时不需要网格完全划分一致,在一些重要区域尽可能网格细分,其他区域保证计算质量的前提下尽可能粗。

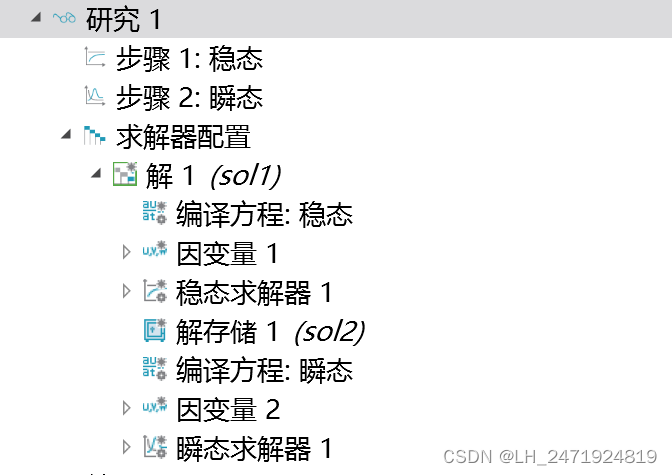

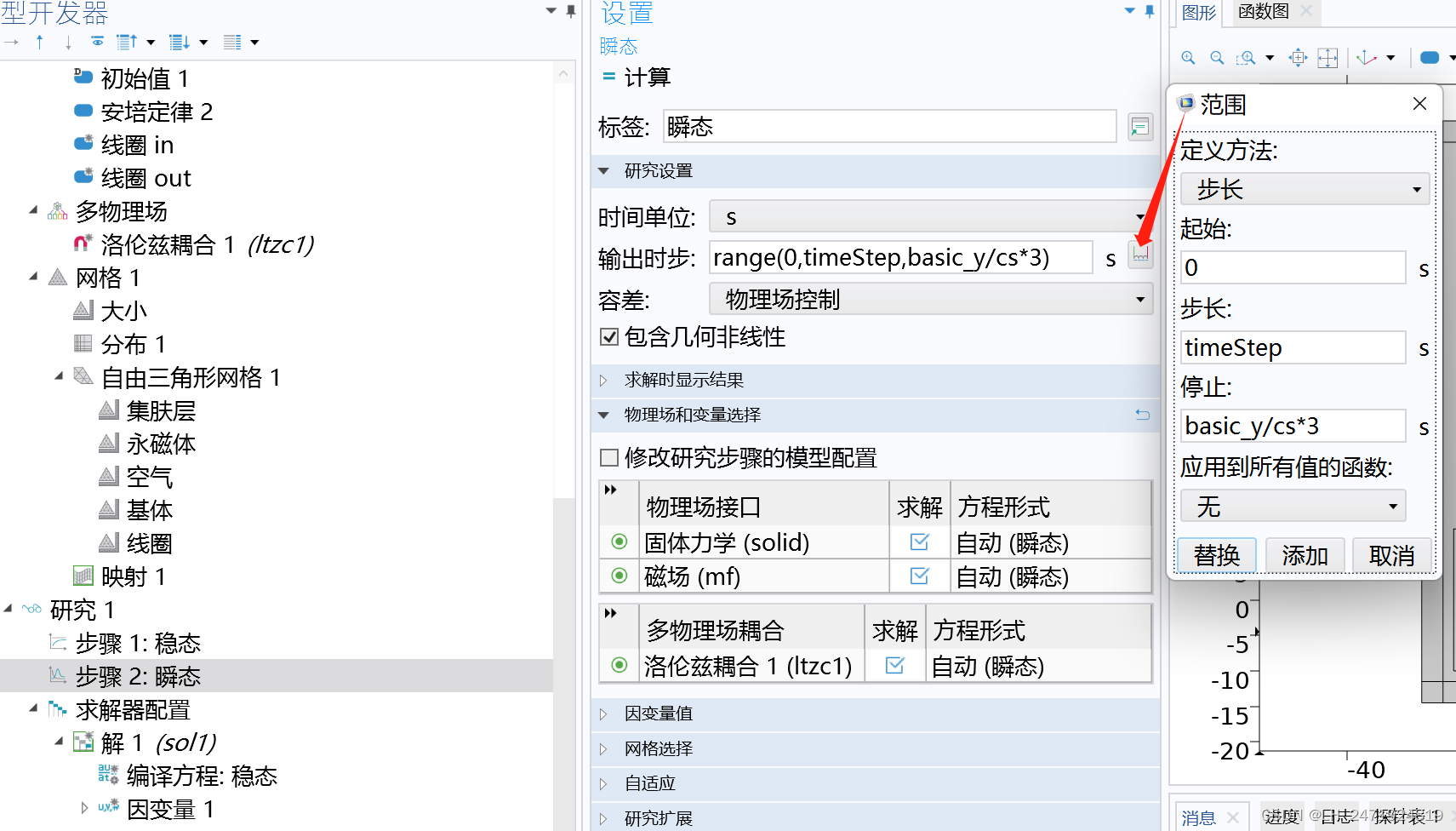

6、研究设置:分为步骤1:稳态和步骤2:瞬态,稳态求解永磁铁磁场,瞬态求解超声波激发及传播过程。在瞬态研究中设置计算时间步长和停止时间,根据需要设置计算时间。

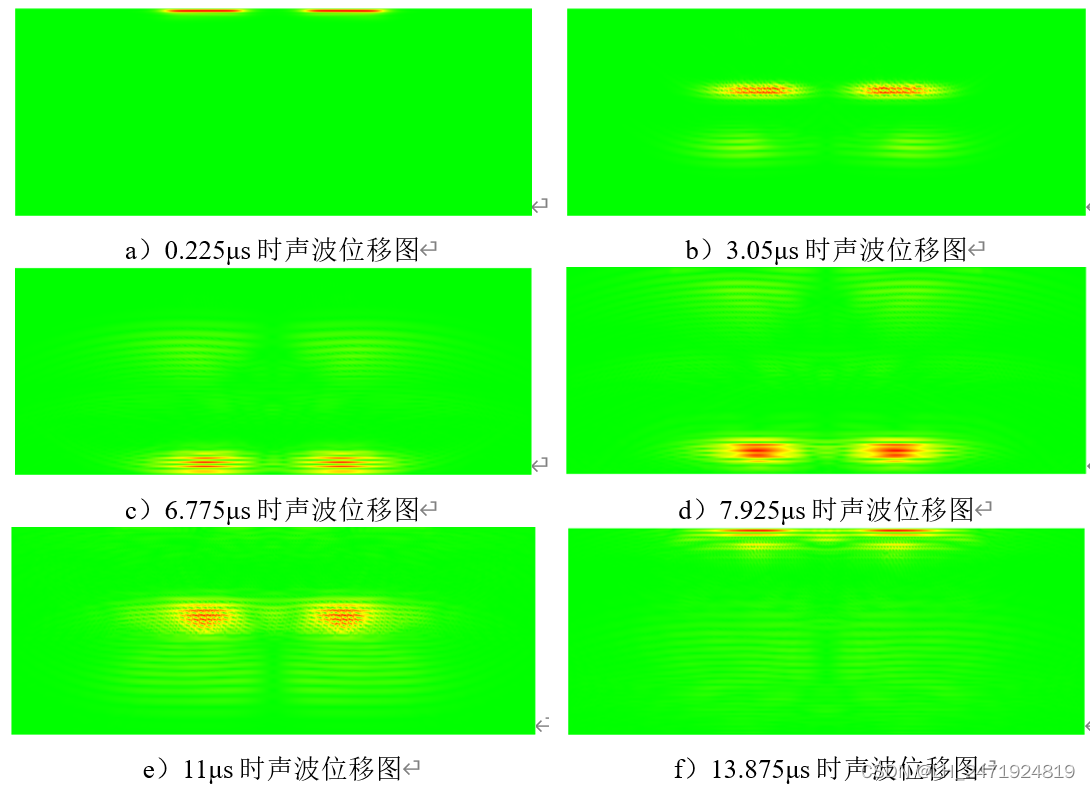

6、 计算结果
