1、激励信号设置

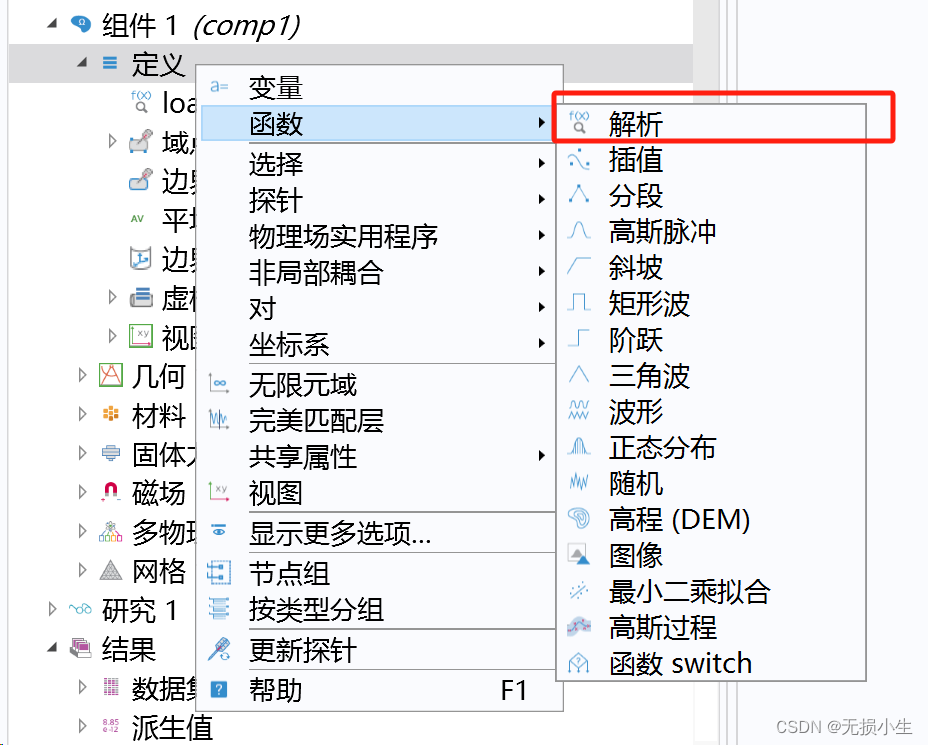

定义-函数-解析(设置方式不唯一,亦可用分段函数设置,COMSOL官网有教程可参考)。
设置中有如下5个步骤需要注意:
1-函数表达式(论文里寻找或者参考COMSOL官网)
2-变量定义(本模型的变量为时间t,根据需求定义)
3-函数单位(此处可以不定义单位,使用函数表达式时加单位即可,例:load(t)[V])
4-变量单位(本例为s(秒))
5-绘图上线(参考论文、COMSOL官网或自定义)
2、数据后处理
(1)探针添加
探针可选择:域探针、边界探针、点探针、域点探针、全局变量探针。(如何选择取决数据结果需求,本文以域点探针为例,其它方式添加探针设置基本类似)
步骤1:选择域点探针-点探针位置
步骤2:选择域点探针-右键-点探针表达式
步骤3:选择右角指南针-选择需要的表达式
(2)一维绘图
一维绘图查看某函数表达式下的某点位值的变化。
步骤1:选择结果-右键-一维绘图组
步骤2:右键一维绘图组-点结果图
步骤3:在一维绘图数据集中选择域点探针-点结果图中默认-选择需要求解的表达式-绘图
(3)二维绘图
二维绘图查看某函数表达式下的某定义域的变化(以磁通密度模为例)。
步骤1:选择结果-右键-二维绘图组
步骤2:右键二维绘图组-表面(根据需求选择)
步骤3:点击指南针-选择需要求解的表达式-绘图
(4)三维绘图
二维绘图转三维绘图
步骤1:点击数据集-右键-二维旋转
步骤2:选择数据集(1)-旋转轴(2)-旋转角度(3)
(5)动图
步骤1:点击导出-右键-动画-文件
步骤2:选择绘制主题-输出格式-输出文件地址和文件名-每秒帧数-总帧数
