国产长芯微LDC8552数模转换芯片DAC完全P2P替代DAC8552

LDC8552是一款16位、双通道、电压输出数模转换器（DAC），提供低功耗操作和灵活的串行主机接口。每个片上精密输出放大器允许在2.7V至5.5V的电源范围内实现轨对轨输出摆动。该设备支持标准的3线串行接口，能够在VDD=5V的情况下以高达30MHz的输入数据时钟频率运行。LDC8552需要外部参考电压来设置每个DAC通道的输出范围。该设备中还包含一个上电复位电路，可确保DAC输出在零刻度上电，并保持在那里，直到发生有效写入。LDC8552提供了一种灵活的断电功能，可通过串行接口访问，在5V下将设备的电流消耗降低到700nA。该设备在正常运行中的低功耗使其非常适合便携式电池供电设备和其他低功耗应用。在2.7V下，每个通道的功耗为0.5mW，在断电模式下降至1µW。LDC8552采用MSOP-8封装，指定工作温度范围为-40°C至+105°C。

特性

•相对精度：4LSB
•闪光能量：0.15nV-s
•微功率操作：2.7V时每通道155µA
•通电复位到零刻度
•电源：2.7V至5.5V
•16位单音超温
•沉降时间：10µs至±0.003%FSR
•超低交流串扰：典型值-100dB
•带施密特触发输入的低功耗串行接口
•具有轨到轨操作的片上输出缓冲放大器
•双缓冲输入架构
•同时或顺序输出更新和断电

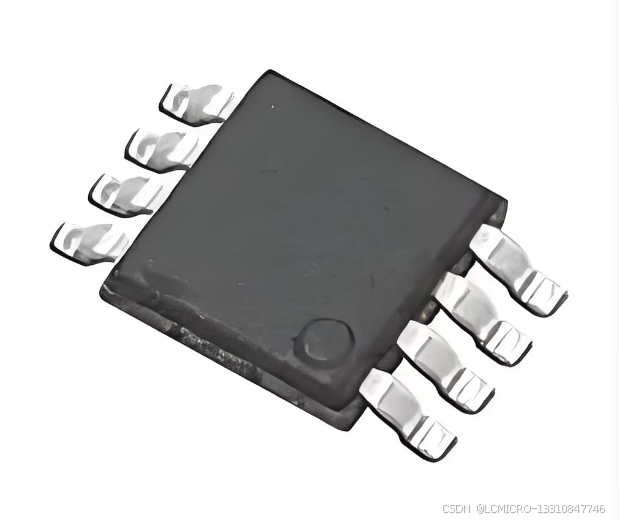

•采用微型MSOP-8封装
•应用程序
•便携式仪器
•闭环伺服控制
•过程控制
•数据采集系统
•可编程衰减
•PC外围设备
