国产长芯微LP3160完全P2P替代MAX3160,均为可编程的RS-232/RS-485/422多协议收发器，质量更好成本低

描述

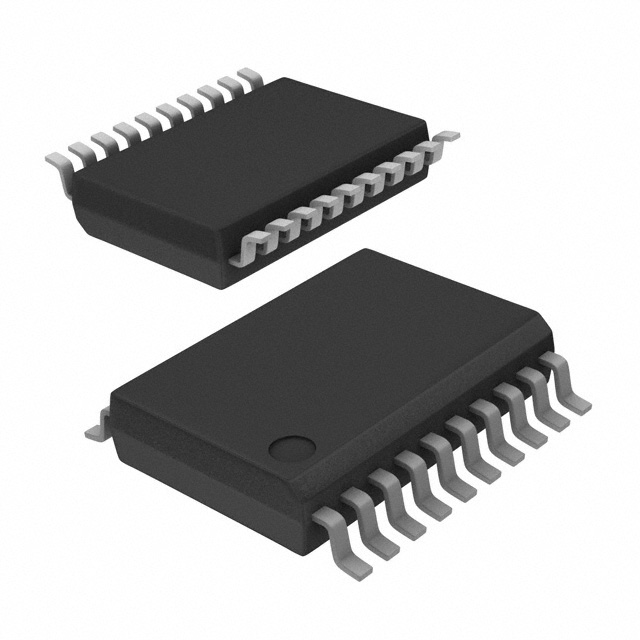

LP3160 是可编程的 +3V 至 +5.5V RS-232/RS-485/422 多协议收发器。 LP3160  可通 过引脚编程为 2TX/2RX RS-232 接口或单个 RS-485/422 收发器。 LP3160  同时配置为 2TX/2RX RS-232 接口和单 个 RS-485/422 收发器。 所有器件都包含一个专有的低压差发送器输出级和一 个板载双电荷泵，以允许在 +3V 至 +5.5V 电源范围内实 现符合 RS-232 和 RS-485/422 的性能。这些器件还具有 引脚可选的发送器压摆率，用于RS-232 和RS-485/422 模 式。压摆率限制最大限度地减少了 EMI 并减少了由不当端 接电缆引起的反射，允许高达 250kbps 的无差错数据传输。 禁用压摆率限制允许这些设备在 RS-485/422 模式下以高 达 10Mbps 的数据速率进行传输，在 RS-232 模式下以高 达 1Mbps 的数据速率进行传输。 LP3160  提供流通式引脚排列，便于电路板布局。 LP3160  采用微型 SSOP 封装，工作 温度范围为 - 40°C 至 +85°C。

优点和特点

• 一个芯片封装中RS-232和RS-422/485 操作的灵活选项

• 同时 2TX/2RX RS-232 和半双工 RS-485 收发器操作

• 引脚可编程为 2TX/2RX RS-232 或半/全 RS-485 收发 器

• 集成保护电路提高鲁棒性

• 发射器和接收器免受接线故障的影响

• 真故障保护接收器可防止接收器输入短路或开路时的 错误转换

• 整个共模电压范围内的短路保护

• 过热保护，防止过度功耗 • 压摆率限制可最大限度地减少 EM 并减少电缆反射

• 集成电荷泵电路节省了电路板空间

• 无需双极性 ±12V 电源

• 支持从 +3V 到+5.5V 电压供应

• 1µA 关断电源电流可节省功耗

• 允许总线上多达 256 个收发器

应用

• POS系统外围设备
• 工业控制网络 RS-232 到 RS-485
• 接口转换器
