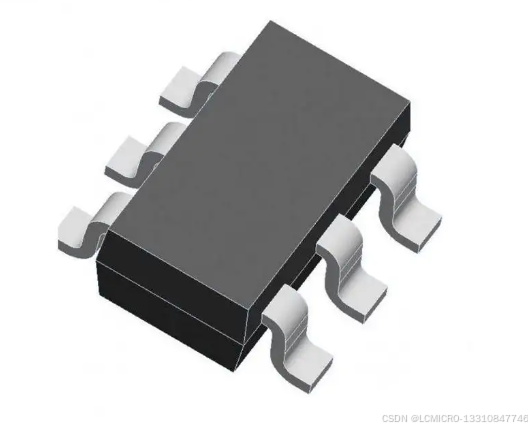

LDC4716是一款单通道、10位、电压输出的数模转换器，集成EEPROM和I2C兼容串行接口。LDC4716 DAC系列提供集成的非易失性存储器（EEPROM），允许在断电时保存DAC寄存器和配置位值。可以选择VREF引脚或设备VDD作为DAC的参考电压。当不需要DAC输出电压时，掉电模式可以降低系统电流。这些器件采用小型6针SOT-23和DFN 2x2 mm封装。
特性
•12位分辨率
•轨对轨输出
•6µs的快速沉降时间（典型值）
•DAC电压参考选项：
•VDD
•VREF
•输出增益选项：
•团结（1x）
•2x，仅当VREF用作电压源时
•非易失性存储器（EEPROM）
•自动调用已保存的DAC寄存器设置
•自动调用已保存的设备配置（电压参考、增益、掉电）
•断电模式：
•断开输出缓冲器
•选择VOUT下拉电阻器（640千欧、125千欧或1千欧）
•低功耗
•正常运行：典型值210µA。
•断电操作：典型60 nA。（PD1:PD0=“11”）
•单电源操作：2.7V至5.5V
•I2C™接口：
•八个可用地址
•标准（100 kbps）、快速（400 kbps）和高速（3.4 Mbps）模式
•小型6引脚SOT-23和DFN（2x2）封装
•扩展温度范围：-40°C至+125°C
•AEC-Q100
