国产长芯微LDC4921数模转换芯片DAC完全P2P替代MCP4921

最新推荐文章于 2024-10-22 14:53:44 发布

LCMICRO-13310847746

最新推荐文章于 2024-10-22 14:53:44 发布

阅读量313

点赞数 3

文章标签：硬件工程嵌入式硬件 stm32 dsp开发单片机

本文链接：https://blog.csdn.net/LIMICRO/article/details/142651861

版权

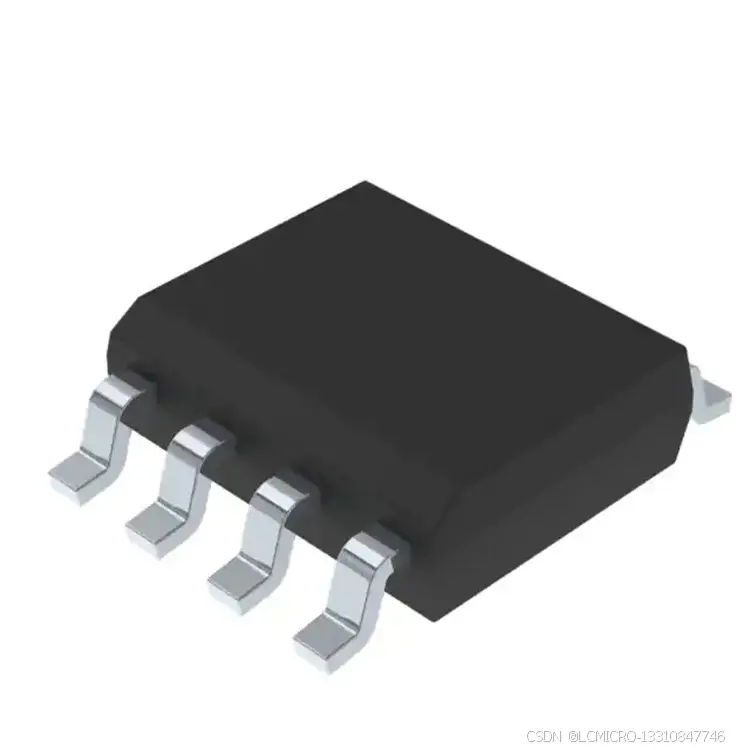

LDC4921是一个单通道12位DAC，具有外部电压参考引脚和SPI接口。它提供高精度和低功耗，并有各种封装。LDC4921是使用外部电压基准（VREF）的单通道12位DAC。这些设备提供了非常高的精度和低噪声性能，适用于消费者和工业应用，如设定点控制、偏移调整和传感器校准应用。低功耗和小封装选项使这些设备对许多便携式和电池供电的应用非常有吸引力。

特性

•12位分辨率
•单通道电压输出
•2.7V至5.5V操作
•工作电流175µA（典型值）
•外部电压参考引脚
•INL±2 LSB（典型值）
•DNL±0.75 LSB（最大）
•输出稳定时间4.5µs
•SPI接口
•8针PDIP、SOIC、MSOP和2x3 DFN封装
•温度范围-40°C至+125°C
