反激开关电源系列----反激变压器参数设计

本人菜鸟，如内容有错误与不足地方，麻烦各位大神批评指正。

反激电源中变压器的作用是将高压变为低电压，同时起到一个强弱电隔离的作用，是开关电源正常工作的关键器件，变压器的计算公式有很多，但都大差不差，其实理论计算后做出首版，再根据实验进行调试修正即可。（不用太在意计算公式怎么推导出来的，先设计出来，以后慢慢修正）。

下面以下例子简单介绍参数是如何计算出来的

1.已知参数：

1.输入电压范围：85VAC~265VAC；

整流桥之后的直流电压大小实际与整流桥的导通时间、滤波整流大电容容值、输入功率等有关系。在本文中我们不详细讨论，在此以粗略计算为：交流输入电压*1.414。

2.输出电压/电流：12V/2A；功率：24w

3.已知开关频率：Fs=100KHZ；

4.最大占空比：Dmax=0.45；

5.电源效率：75%；

2.计算绕组电流

绕组的电流决定了线径选择多大尺寸的，原副边的电流计算如下：

其中：

Po：输出功率；

Vo：输出电压；

VF：输出整流二极管的压降；一般取0.5V~0.7V

Vdcmin：最小输入直流电压；

详见计算书：

3.磁芯选择

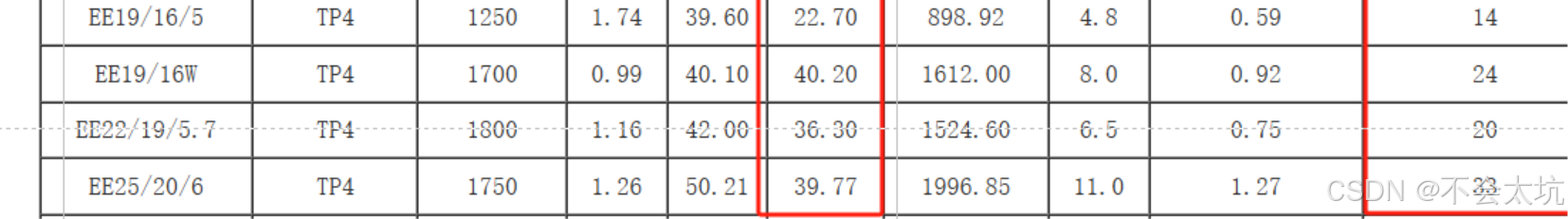

磁芯的大小一般和输出功率有关，具体选多大的磁芯一般根据经验值。下图中是EE系列的磁芯参数。

本次输出功率为 24W ，我们留下余量选大一号的 EE25，最大设计功率可达33W；

其磁芯截面积：Ae=39.77；

磁通密度最大变化量取：Bmax= 0.2T

4.匝数计算

初级与次级匝数比：

可取整 N=8；

初级线圈匝数：

可取整 Nf=72；

于是次级匝数：No = 9；

由于发波芯片的供电在12V左右，因此辅助绕组的匝数：Naux= No =9；

5.绕组线径计算

一般的，1平方mm的线可流过5A电流，

于是 J_p = 5；

初级线径理论计算：

大约0.35mm的线径，实际中考虑到导体的趋肤效应以及工厂的物料选择，，在这里我们选择0.25mm*2p的漆包线，双线并绕的方式作为初级线圈。

次级线径理论计算：

大约1mm的线径，同上，在这里我们选择0.1mm*40*2p的三层绝缘线作为次级线圈。

辅助线圈一般电流较小，可根据实际直接选择0.2mm*1p的三层绝缘线。

6.总结

综上说讲：变压器参数如下，变压器骨架：EE25

名称	匝数	线径	线种类
原边	72	0.25mm*2p	漆包线
副边	9	0.1mm*40*2p	绞合三层绝缘线
辅助	9	0.2mm*1p	三层绝缘线

NOTE：
1. 反激电源的两个线圈是以相反方向缠绕，注意同名端；

2.采用三明治绕法：先绕一半的初级线圈，然后依次绕次级线圈和辅助线圈，最后再绕初级线圈的另一半，耦合效果会更好。

3.计算后的参数，以及具体使用什么类型的线圈，，可联系制作厂家，看是否能够做出来，厂家经验丰富，一些不合理的地方他们会给出整改建议。

4.参数仅仅是理论计算，实际做出来后，根据调试结果进行修改。
