反激开关电源系列----发波芯片PWM环路调节

本人菜鸟，如内容有错误与不足地方，麻烦各位大神批评指正。

本文以TI电流控制型发波芯片UCC28C45为例简单介绍PWM环路调节原理。

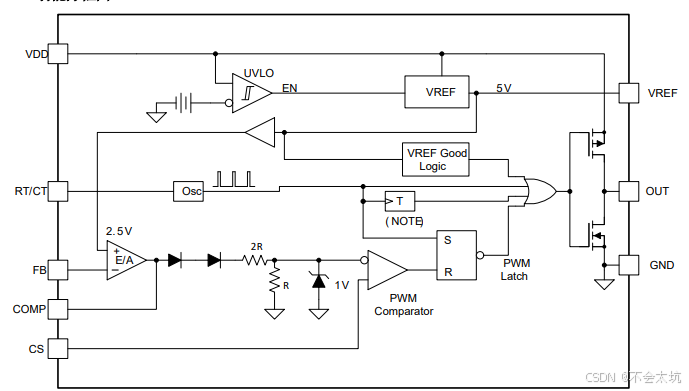

下图为芯片内部功能框图，该芯片可通过RT/CT引脚设置固定频率。

1.PWM调波原理

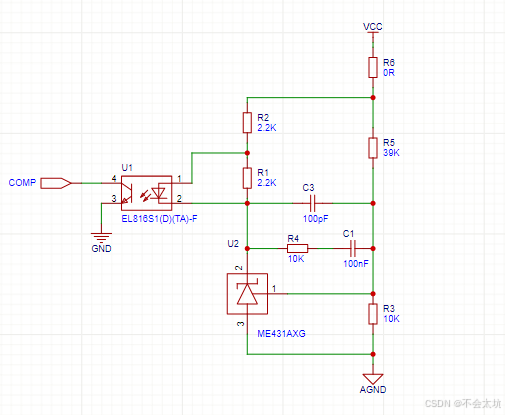

下图是环路光耦反馈原理图，调节原理如下：输出电压VCC变化导致ME431基准芯片的REF引脚处电压变化，与其内部的基准VREF电压进行比较，导致ME431的C端电压变化，从而引起光耦原副边的电流变化，由此改变UCC28C45的1角COMP(内部误差放大器的输出端)处的对内部等效恒流源的分流，COMP之后的的电阻分压后的电压与CS管脚产生的三角波进行对比从而调节占空比，保证期望电压的正常输出。

举例说明：

当VCC变大，则U2的REF处的电压增大，从而U2的C端电压降低，导致光耦原边IF、副边IC增大，芯片内部等效恒流源被光耦IC分走的电流增多，则其通过2R/R处的分压减小，从而误差电压与CS处的电流检测三角波经过PWM比较器比较，最终使PWM输出占空比减小，从而维持电压VCC的稳定；反之，当VCC减小时，分析同上。

2.环路元器件参数及计算

默认预留位置电阻R6为0Ω，其电阻无实际意义，主要用与使用环路分析仪调节环路PID参数时，方便注入信号的地方。

2.1 反馈电阻的选择

 反馈电阻R5/R3，通过这两个电阻配合环路U2保证整个输出电压的稳定。

计算公式为：

其中VREF = 2.5V；

本例主输出电压是VCC=12.25V，为了保障主路损耗不太大，所以取分压电阻R3=10KΩ，则根据公式计算得R5=39K。

2.2 光耦工作参数选择

光耦与ME431、在本次电路内起到线性调节的作用，R2主要为了让光耦工作在线性区且起到对ME431的限流的作用。R1为ME431提供一个基础电流，防止它工作到关闭的区域(小于0.3uA)。

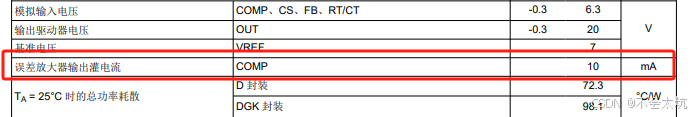

 COMP引脚最大输出灌电流为10mA,咱们可以留个余量，取IC<=8mA。

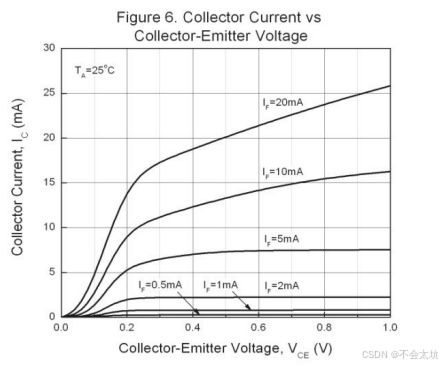

上图可看出使光耦工作在线性区的条件是原边电流约取IF = 5mA。则电阻R2的值为

R2=VCC-1.2V/IF=2.2K；

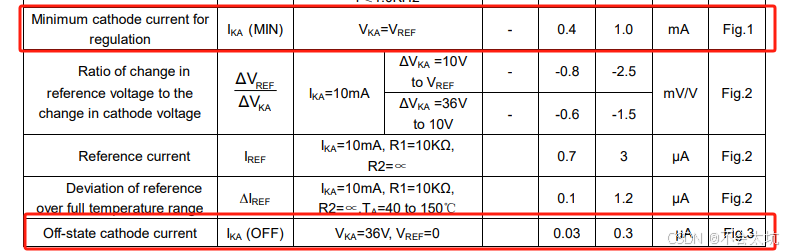

R1电阻要保证电流IKA大于0.4MA满足ME431最低工作电流，且不能选择过小导致影响光耦自身导通问题。一般的光耦导通后VF最大为1.2V，所以流过R1最大电流取小于1MA（为保证光耦工作在线性区，流过光耦原边的电流不小于4mA）,于是：

 R1>=1.2/1mA = 1.2K；

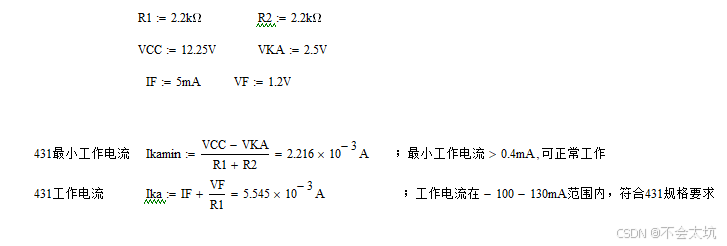

我们这里取R1=R2=2.2K下面进行验证下：mathcad计算过程如下：

接下来就是调节PID环路参数

C3,R4,C1三个器件共同构成了双极点，单零点补偿网络，环路PID调节的内容过于复杂，具体方法在后续文章中独立讲解，本文暂不做介绍。

以上内容存在问题或错误在所难免，烦请各路大神批评指正。。。。。。
