5G无线网络规划与优化

最新推荐文章于 2025-05-09 11:13:05 发布

现代通信技术1班梁厥凯

最新推荐文章于 2025-05-09 11:13:05 发布

阅读量4.4k

点赞数 22

文章标签： 5G 服务器运维

本文链接：https://blog.csdn.net/LJK20020618/article/details/131584659

版权

本文详细介绍了5G测试与单站点验证的流程，包括单站验证的目的、流程、设备要求、测试线路规划和优化指标分析。同时，讲解了CXT软件的使用以及Mapinfo工具在基站图制作中的应用，如站点图、扇区图和MOD3专题图的制作，为5G网络优化提供实用指导。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

（3）电脑运行过久，测试设备UE过热导致。

（4）无限环境良好，资源调度充足，联系后台排查是否存在干扰问题，RRU输出功率问题。

1 、Mapinfo工参的制作(同点图制作）

一、5G测试及单站点验证

单站点验证主要目的是检查基站基本功能是否正常，而路测软件的使用对于网络优化工作是必不可少的。本文章将对5G NSA\SA组网中网络优化中单站点验证阶段需要完成的工作进行说明，包括单站点验证的总体测试流程、测试准备及各个测试项目的测试目的、测试方法和测试说明。

1.1 单站点验证概述

单站验证是指在gNB硬件安装调试完成后，对站点的设备性能和覆盖能力进行的自检测试和验证。当待优化区域内所有小区通过单站点验证时，表明站点不存在功能性问题，单站点验证阶段结束，进入Cluster优化阶段。

单站点验证目的：1.保证各个站点下各个小区的基本功能（如接入、数据业务等）是正常的。2.帮助网络优化工程师熟悉优化区域内的站点位置、配置、周围无线环境等信息。3.验收KPI。

单站优化分为三个阶段，前期准备、单站测试和勘查、问题处理。
1.前期准备阶段需要对测量站点工作状态进行核查，保让基站上作正常，无告警和各项功能正常;对测试工具进行检查;对测试车辆进行申请和合理安排。
2.单站测试和勘查时，需要采集基站经纬度、天线挂高、天线位角和下倾角，无线环境拍照信息;对小区参数进行检查, TA 、PCI、频点设置是否与规划一致;对业务进行验证，对接入性能、数据业务速率、小区内切换以及覆盖范围进行验证。

LTE单站测试内容分为覆盖测试和性能测试两个方面:
覆盖测试时，对于宏站，采用围绕基站路测的方式;测试时车速一般保持在30公里/小时～40公里/小时。在移动过程中,记录RSRP 、RSRQ 、SINR等参数·通过接收的参数来确认是否存在功放异常、天馈连接异常﹑天线安装位置设计不合理、周围环境发生变化导致建筑物阻挡、硬件安装时天线倾角或方向角与规划时不一致等问题。
对于室分站点,需采用步测的方式;首先需要获取室内平面图·其次，根据步行测试的轨迹记录RSRP 、RSRQ 、SINR 等参数。业务测试时主要关注FTP上传Ⅰ下载吞吐率、PING时延、小区间切换﹑接入性能和CSFB成功率。

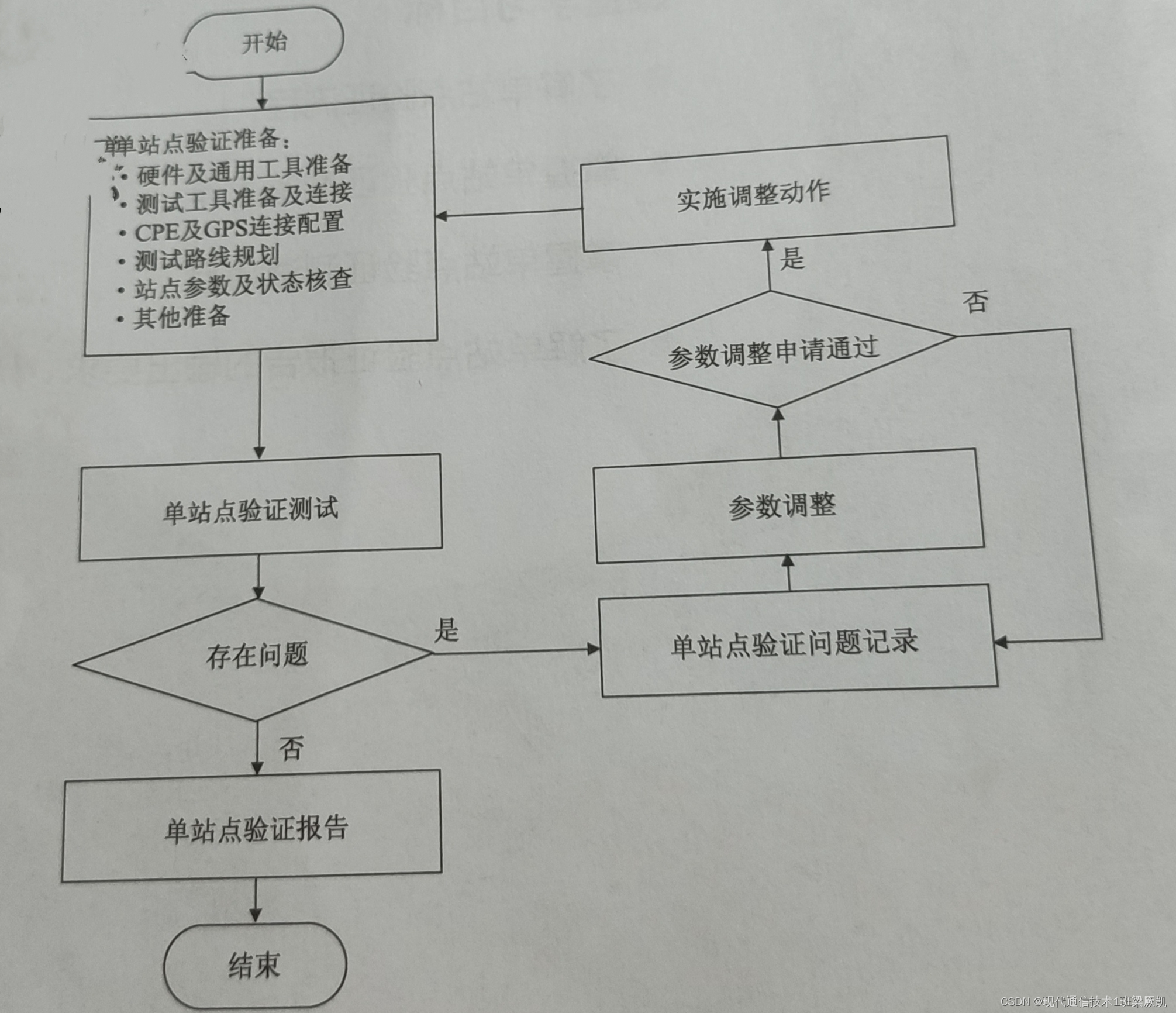

1.1.1 单站点验证流程

1.2 体验单站优化

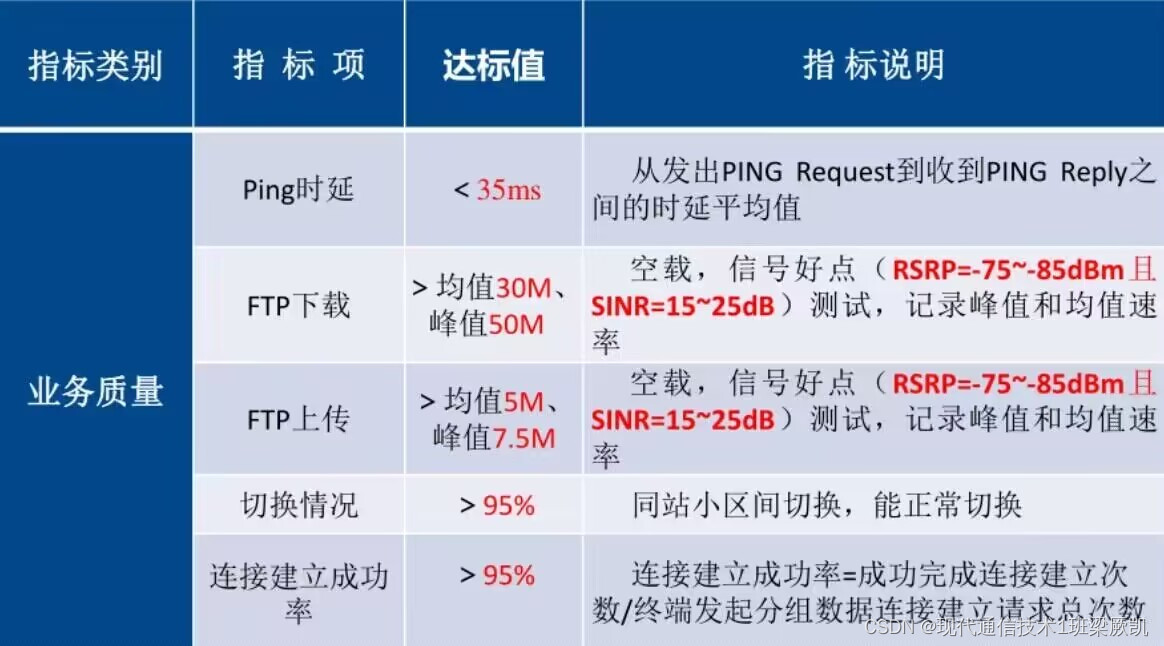

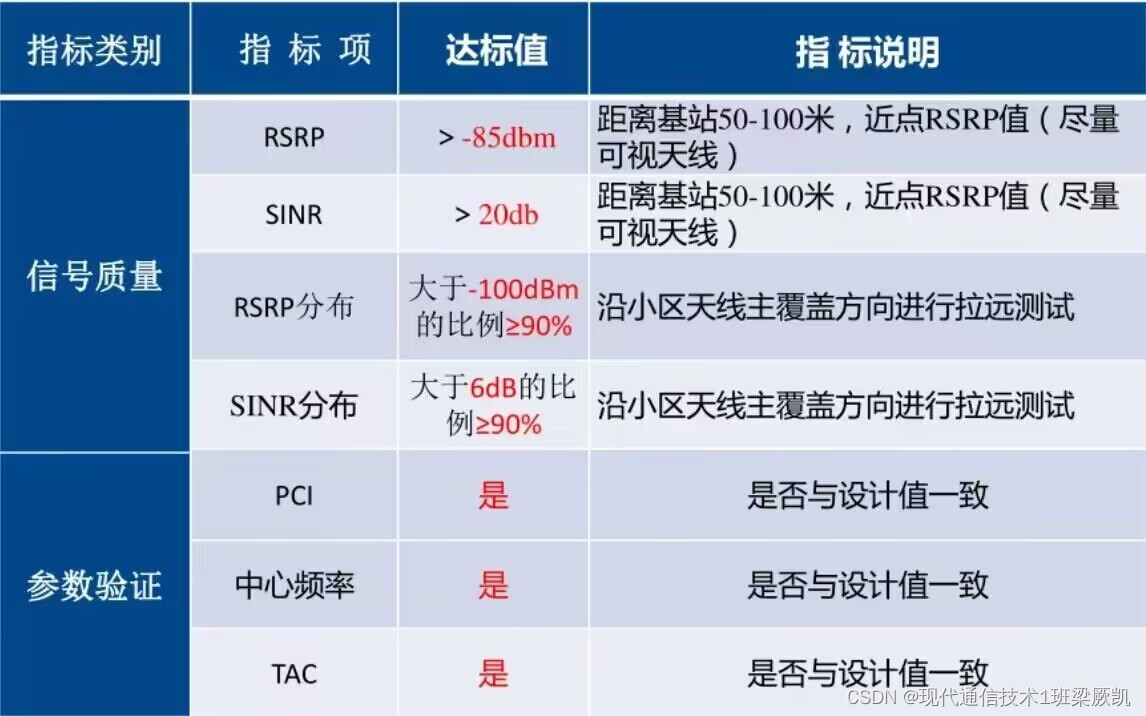

1.2.1 单站优化指标体系

1.2.2 设备要求

①测试软件：测试软件CXT，CXA

②测试硬件：中兴天机2手机，GPS，加密狗，笔记本电脑

1.2.3 测试线路规划

按照待验证站点的场景，基本上可以将站点划分为三类：（1）Urban站点；（2）Remote站点；（3）Higheay站点。

由于每种测试站点在设计测试路线时要求各有不同，因此每个站点应当定义一个以站点为圆心的“Ring”。此外，“Ring"还有一个作用，即在进行验证单站的项目时，以“Ring"中样本的测试结果和统计结果为主，定点测试点建议如下。

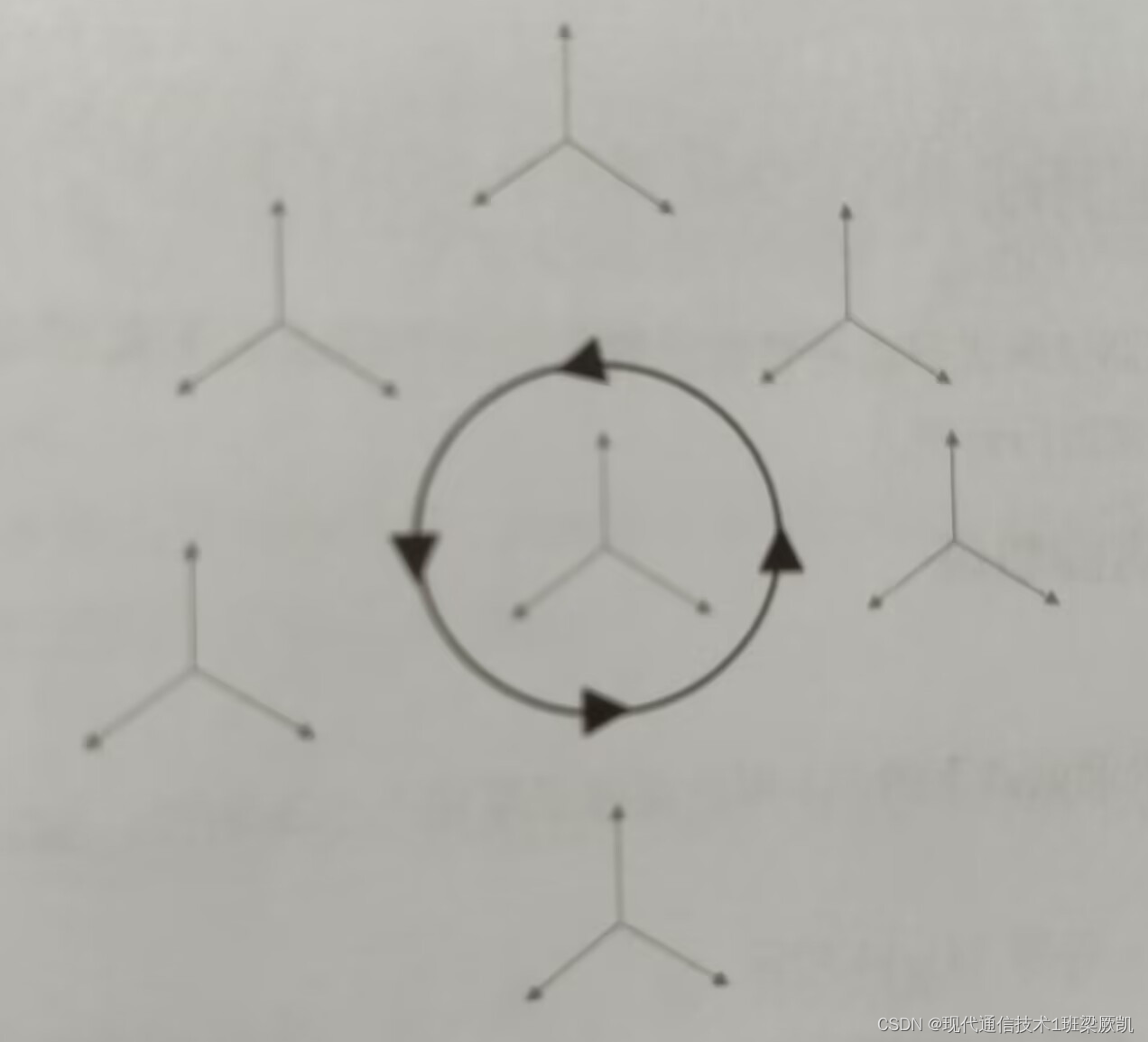

( 1)在站点30~ 60m距离内;对于天线高的站点，建议距站点一定距离，不建议在站点下测试。(2)尽量可以直视5G站点天线，无大型建筑物遮挡。站点测试“Ring”如图所示。

测试前，每个站点的类型及测试“Ring"的大小必须得到设备提供商和客户双方确认。

测试时应当遵循如下原则：

（1）测试路线覆盖周围主要的街道。

（2）测试路线要测试所有小区的覆盖范围。

另外，对于单站点验证，建议首先使用定点测试，其次使用单站绕圈测试。如果客户需要测试和周围站点的切换，则不建议单独进行小Cluster的测试，可以按照Cluster测试方法，一-次性对多个站点进行测试。如果需要进行Cluster测试，在测试时应当特别注意以下原则：

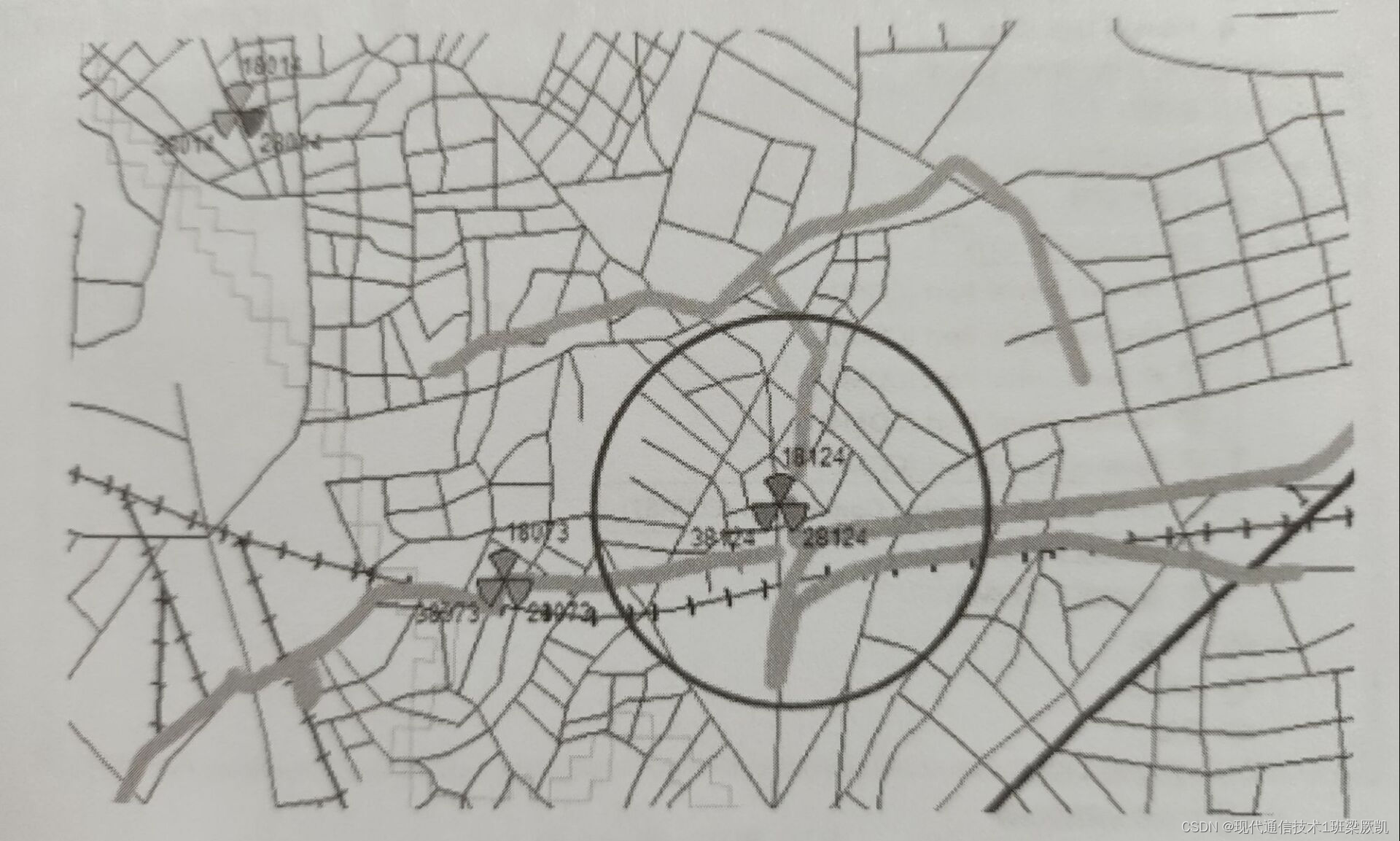

（1）测试路线尽量覆盖待测基站周围所有主要街道，示例如图所示。

（2）测试路线应尽量考虑当地的行车习惯，减少等待时间。

测试路线可以使用Mapinfo工具制作，具体方式是，在数字地图上新建一个图层，标明测试起始点和测试终止点，使用带箭头的折线表示测试路线和测试过程。测试时，需要将该图层在路测工具中打开，指导单站测试顺利且完整地进行。为了确定路线的有效性，需要和熟悉当地路况的员工-起进行审阅，避免走弯路。

1.2.4 其他准备

单站点验证环节在测试前还需要做如下准备工作。

(1)测试工具检查:测试前通过便携式计算机连接UE终端和GPS,并保证测试设备和测试软件工作正常。

(2)测试车辆速度:建议车速保持在30km/h 以内，经过待测小区的主服务区或发现有异常情况(如Attach接入功能异常、测试设备工作异常，以及某个小区的RSRP、SINR覆盖情况异常等)时，需要减速行驶或暂时靠边停止行驶;如果存在异常情况，则应将异常情况记录下来，重新接入业务后继续前进，完成其他小区的测试，待测试区域验证工作完成后再对异常小区进行详细的验证和问题处理。

(3)NSA 网络锚点与NR共站场景下，若被测试站点周围LTE站点未做锚点改造，则LTE站点会对锚点形成干扰，导致产生锚点异常等问题。为了避免相邻基站对待测试基站产生干扰，可考虑在单站测试时去激活相邻基站的小区。
