STM32F103C8T6实现简易密码锁(CubeMax配置)(一),Oled显示。

目录

所用硬件原理图:

OLED.c源码

逻辑思维导图:

实现效果:

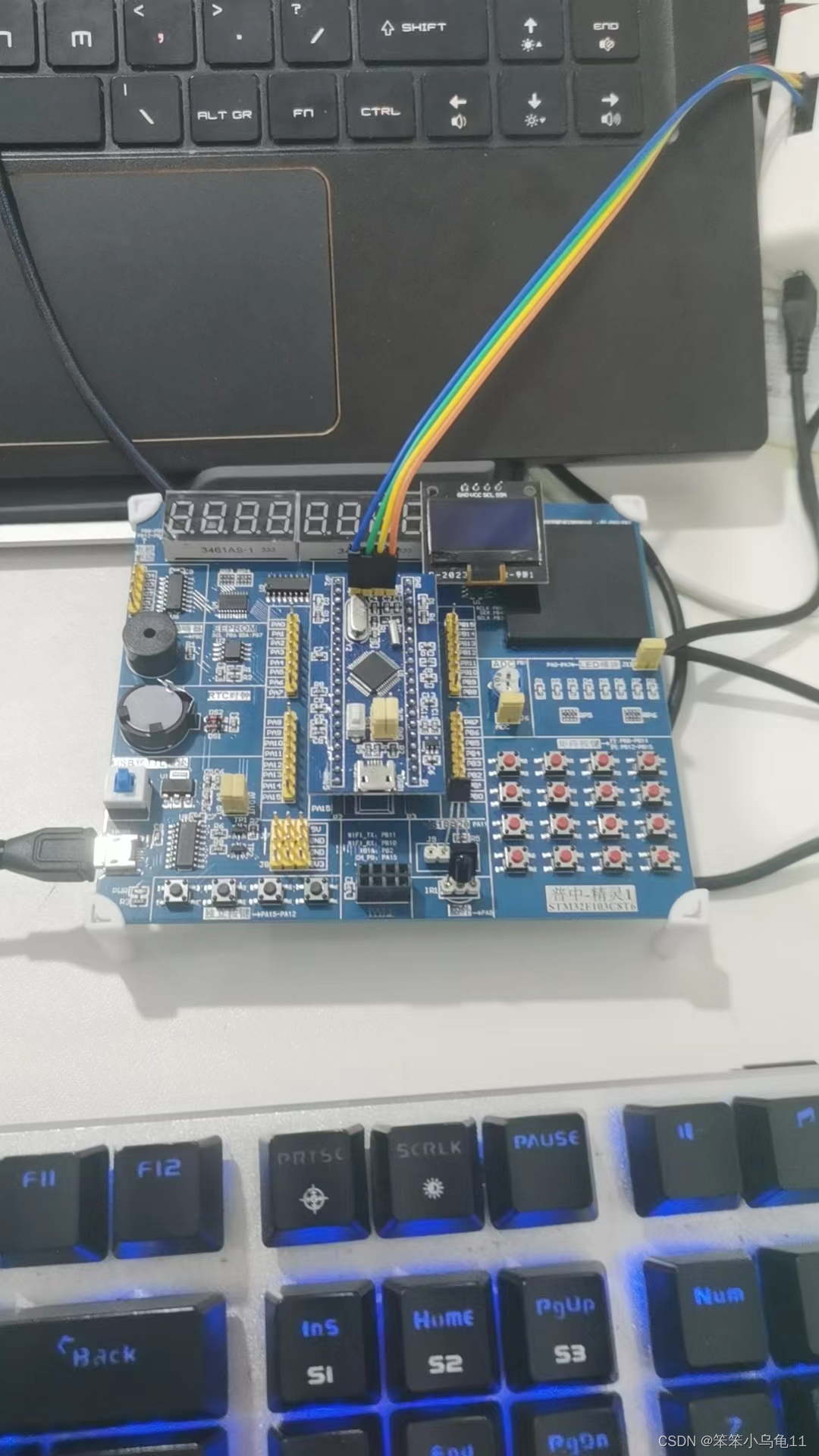

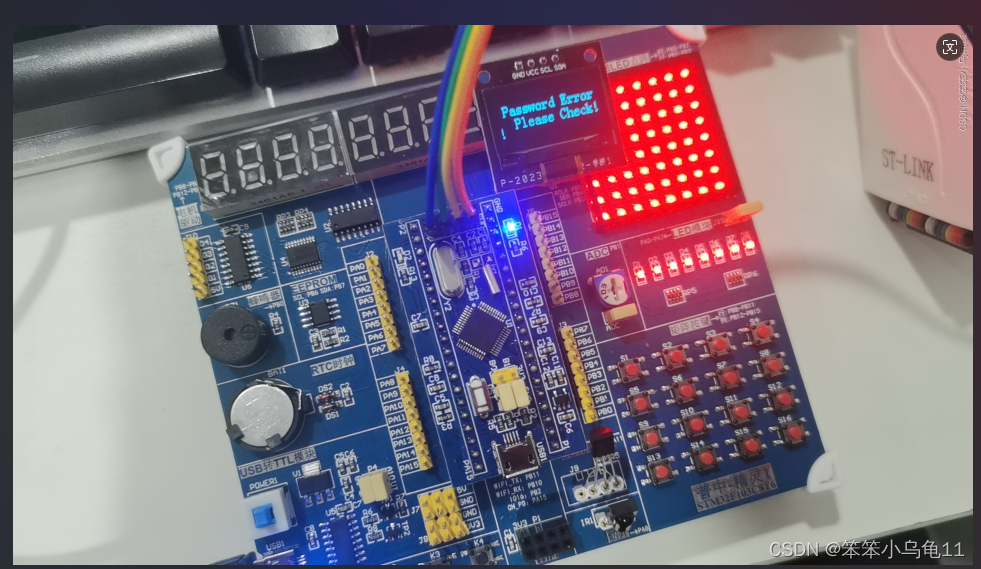

此次用的板子是普中的精灵板一,如图:

项目功能:实现设置密码,登陆密码,后期还可以通过E2PROM实现掉电不丢失数据。通过Oled的显示去判断我们是否设置或者登陆成功。

所用硬件原理图:

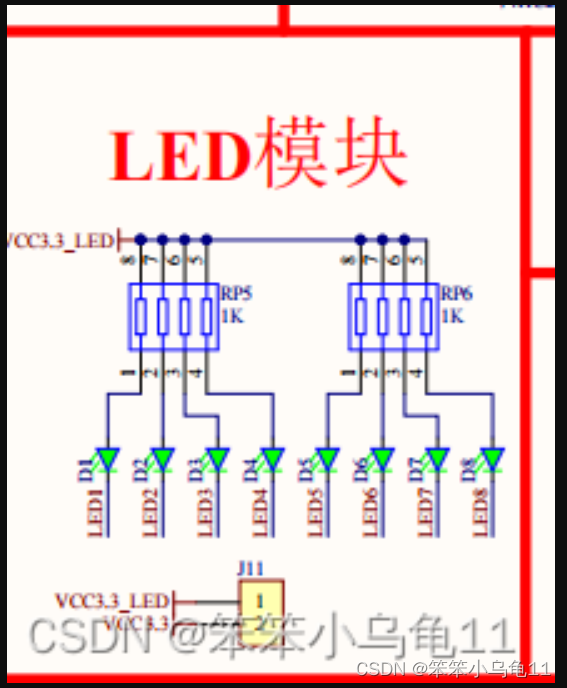

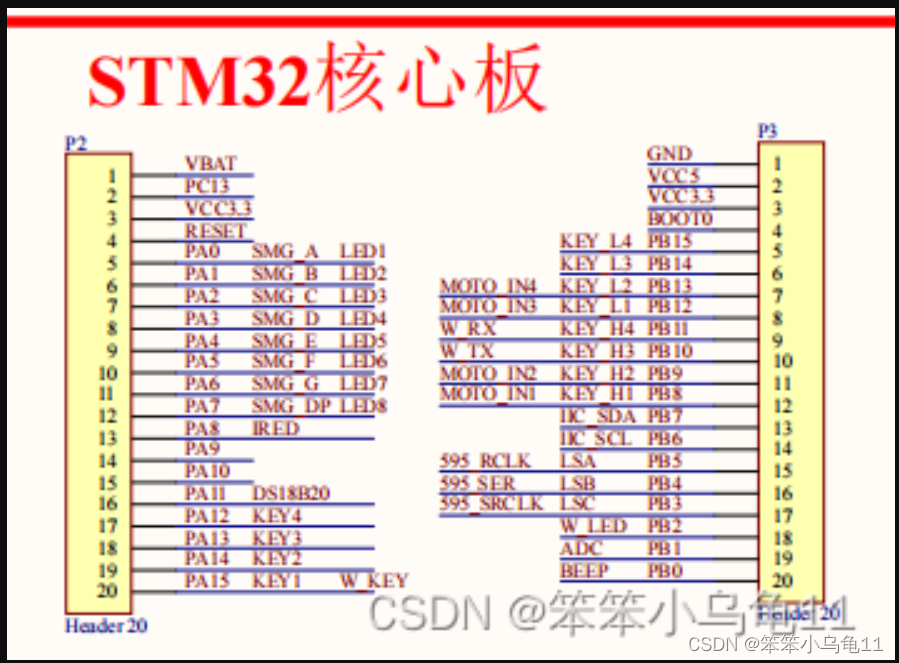

分别是矩阵按键、LED灯、OLED,以及原理接口图。

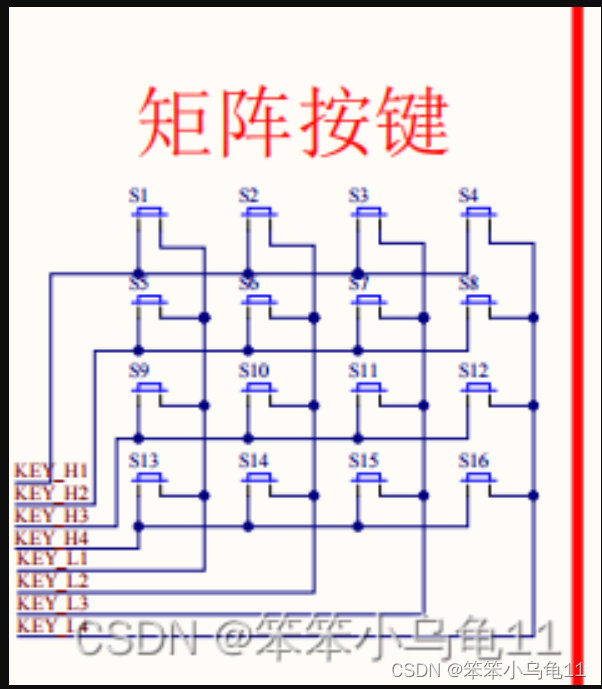

首先是矩阵按键的原理:

我们有16个按键,但是只有8个IO口,所以我们要通过高低电平去判断单个按键返回什么。

一般的矩阵按键都是按列和行去进行分配IO口的,例如我这个板子就是P8-P11是行的IO口,

P12-P15是列的IO口。此时我们把P8电平进行拉高,P9-P11全部拉低,然后此时判断的按键就是第一行的按键,此时去判断列上按键的按下就可以成功判断单个按键。剩下的可以依次类推,想要判断第二行九八P9拉高,其他全部拉低即可。

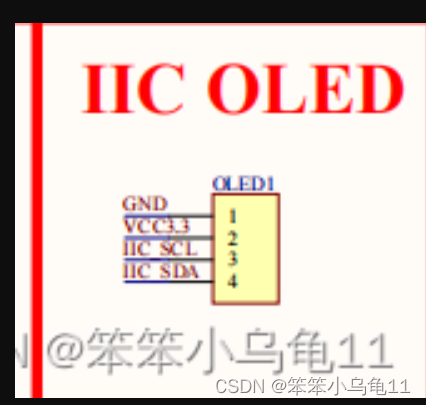

OLED是通过IIC进行一个读写操作,所以在CubeMax配置时我们需要把IIC通道打开。

我这边是调用的 一个OLED的库函数去进行显示,但本质是通过IIC的读和写进行操作。

如果大家不太懂IIC这里可以给大家提供一个IIC的链接

IIC详解,包括原理、过程,最后一步步教你实现IIC_iic协议-CSDN博客

转载于 shaguahaha大佬~

OLED.c源码

#include "oledfont.h"
#include "oled.h"

#define OLED_ADD 0x78
static void oled_cmd(uint8_t i2c_cmd)
{
    uint8_t *cmd;
    cmd = &i2c_cmd;
    HAL_I2C_Mem_Write(&hi2c1, OLED_ADD, 0x00,
                      I2C_MEMADD_SIZE_8BIT, cmd, 1,
                      100);
}
static void oled_data(uint8_t i2c_data)
{
    uint8_t *data;
    data = &i2c_data;
    HAL_I2C_Mem_Write(&hi2c1, OLED_ADD, 0x40,
                      I2C_MEMADD_SIZE_8BIT, data, 1,
                      100);
}
static void oled_origin(uint8_t x, uint8_t y)
{
    oled_cmd(0xb0+y);
	oled_cmd(((x&0xf0)>>4)|0x10);
	oled_cmd((x&0x0f)|0x01);
}

void oled_clear()
{
	uint8_t i,n;
	for(i=0;i<8;i++)
	{
		oled_cmd(0xb0+i);
		oled_cmd (0x00);
		oled_cmd (0x10);
		for(n=0;n<128;n++)
			oled_data(0);
	}
}

void oled_full(uint8_t data)//0xff
{
    uint8_t m,n;
	for(m=0;m<8;m++)
	{
		oled_cmd(0xb0+m);		//page0-page1
		oled_cmd(0x00);		//low column start address
		oled_cmd(0x10);		//high column start address
		for(n=0;n<128;n++)
			{
				oled_data(data);
			}
	}
}
void oled_init(void)
{
    HAL_Delay(100);

	oled_cmd(0xAE); //display off
	oled_cmd(0x20);	//Set Memory Addressing Mode
	oled_cmd(0x10);	//00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	oled_cmd(0xb0);	//Set Page Start Address for Page Addressing Mode,0-7
	oled_cmd(0xc8);	//Set COM Output Scan Direction
	oled_cmd(0x00); //---set low column address
	oled_cmd(0x10); //---set high column address
	oled_cmd(0x40); //--set start line address
	oled_cmd(0x81); //--set contrast control register
	oled_cmd(0xff); //áá?èμ÷?ú 0x00~0xff
	oled_cmd(0xa1); //--set segment re-map 0 to 127
	oled_cmd(0xa6); //--set normal display
	oled_cmd(0xa8); //--set multiplex ratio(1 to 64)
	oled_cmd(0x3F); //
	oled_cmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	oled_cmd(0xd3); //-set display offset
	oled_cmd(0x00); //-not offset
	oled_cmd(0xd5); //--set display clock divide ratio/oscillator frequency
	oled_cmd(0xf0); //--set divide ratio
	oled_cmd(0xd9); //--set pre-charge period
	oled_cmd(0x22); //
	oled_cmd(0xda); //--set com pins hardware configuration
	oled_cmd(0x12);
	oled_cmd(0xdb); //--set vcomh
	oled_cmd(0x20); //0x20,0.77xVcc
	oled_cmd(0x8d); //--set DC-DC enable
	oled_cmd(0x14); //
	oled_cmd(0xaf); //--turn on oled panel

    oled_full(0x00);
}

void oled_display_char(uint8_t x,uint8_t y,uint8_t chr,uint8_t Char_Size)
{
	unsigned char c=0,i=0;
		c=chr-' ';//得到偏移后的值
		if(x>128-1){x=0;y=y+2;}
		if(Char_Size == 16)
			{
			oled_origin(x,y);
			for(i=0;i<8;i++)
			oled_data(F8X16[c*16+i]);
			oled_origin(x,y+1);
			for(i=0;i<8;i++)
			oled_data(F8X16[c*16+i+8]);
			}
			else {
				oled_origin(x,y);
				for(i=0;i<6;i++)
				oled_data(F6x8[c][i]);

			}
}



void oled_show_string(uint8_t x, uint8_t y, char ch[], uint8_t TextSize)
{
    uint8_t c = 0,i = 0,j = 0;
	switch(TextSize)
	{
		case 1:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 126)
				{
					x = 0;
					y++;
				}
				oled_origin(x,y);
				for(i=0;i<6;i++)
					oled_data(F6x8[c][i]);
				x += 6;
				j++;
			}
		}break;
		case 2:
		{
			while(ch[j] != '\0')
			{
				c = ch[j] - 32;
				if(x > 120)
				{
					x = 0;
					y++;
				}
				oled_origin(x,y);
				for(i=0;i<8;i++)
					oled_data(F8X16[c*16+i]);
				oled_origin(x,y+1);
				for(i=0;i<8;i++)
					oled_data(F8X16[c*16+i+8]);
				x += 8;
				j++;
			}
		}break;
	}
}

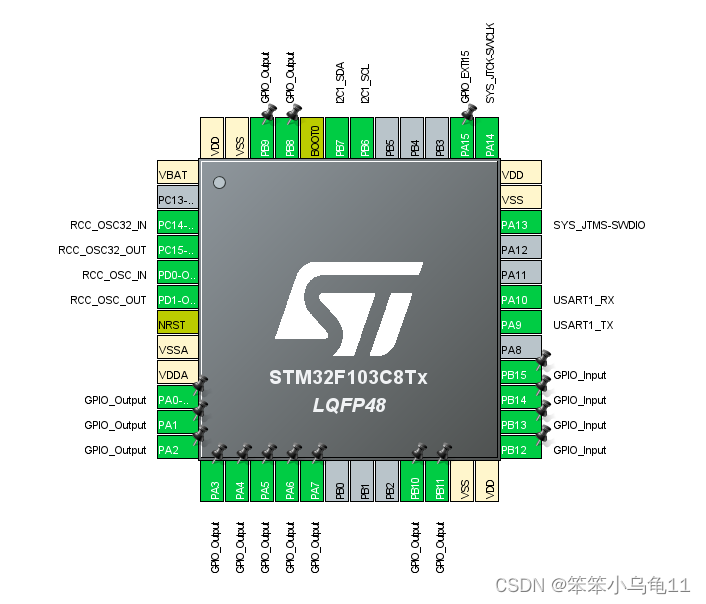

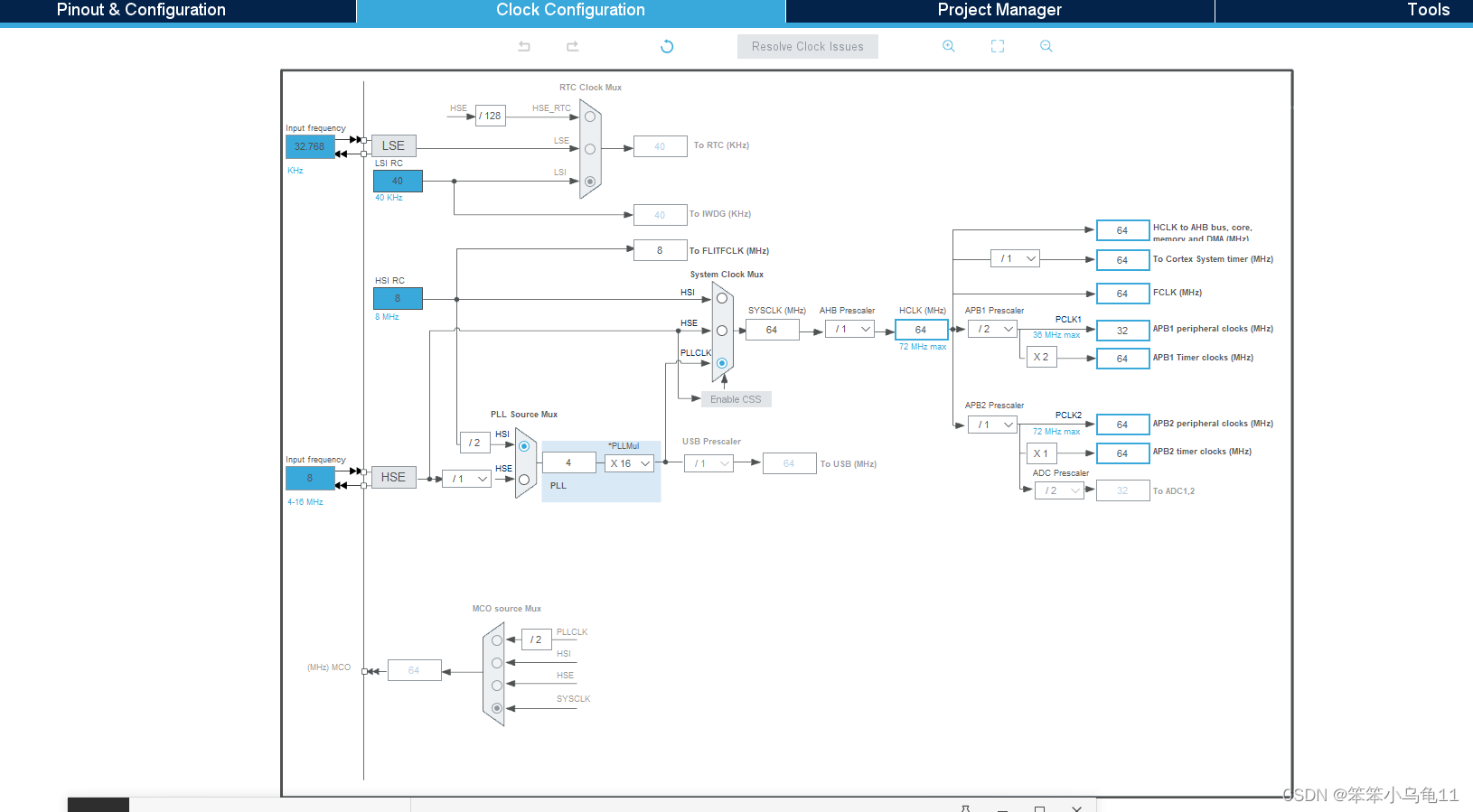

这是cubeMax配置的整体图,其中PA0-PA7是LED的,PA13-PA14是烧录口,PA10-PA9是串口通信,PB7-PB6是OLED所需的IIC通信。PB12-PB15是我们矩阵按键的列按键,PB8-PB11是行按键。

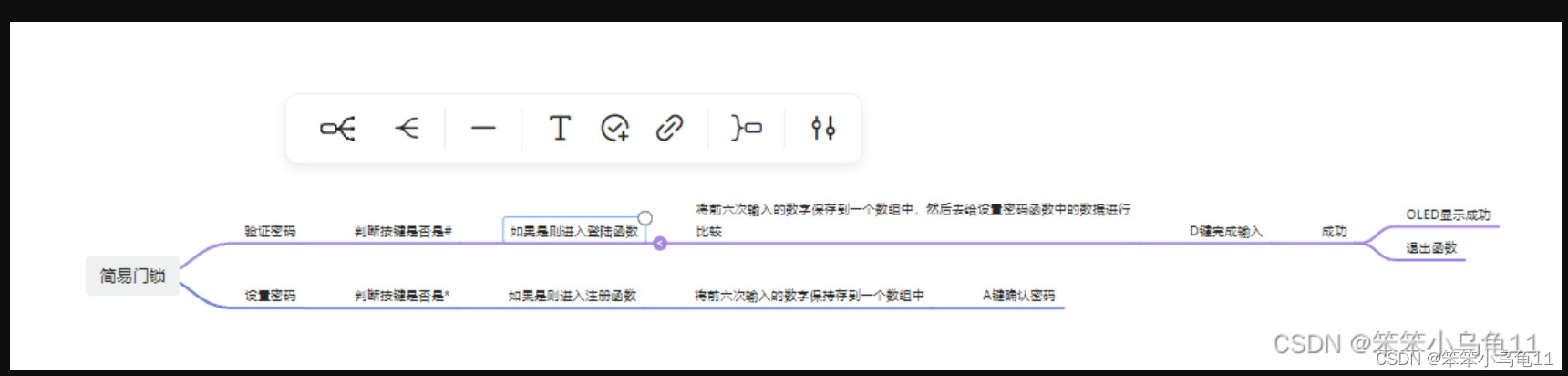

逻辑思维导图:

整体逻辑我做了一个思维导图 大家可以借鉴一下~

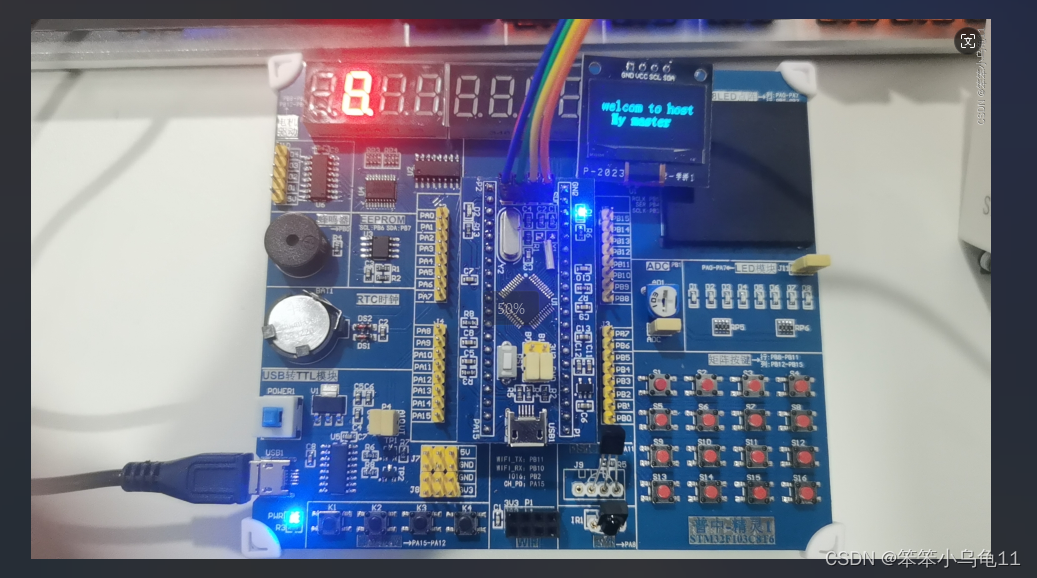

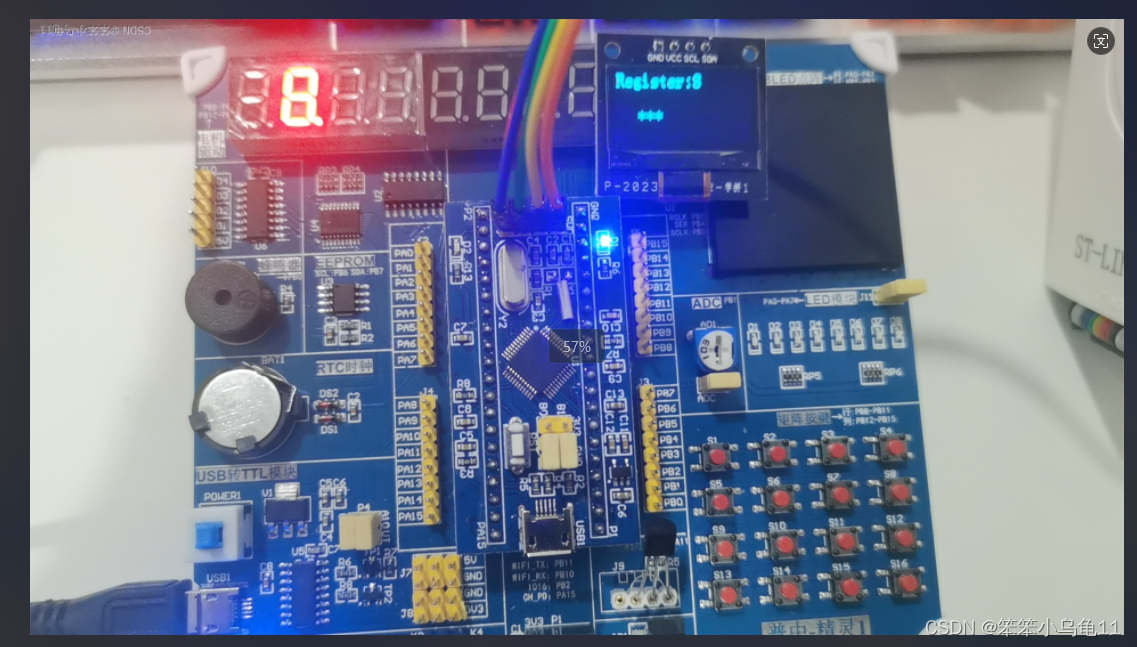

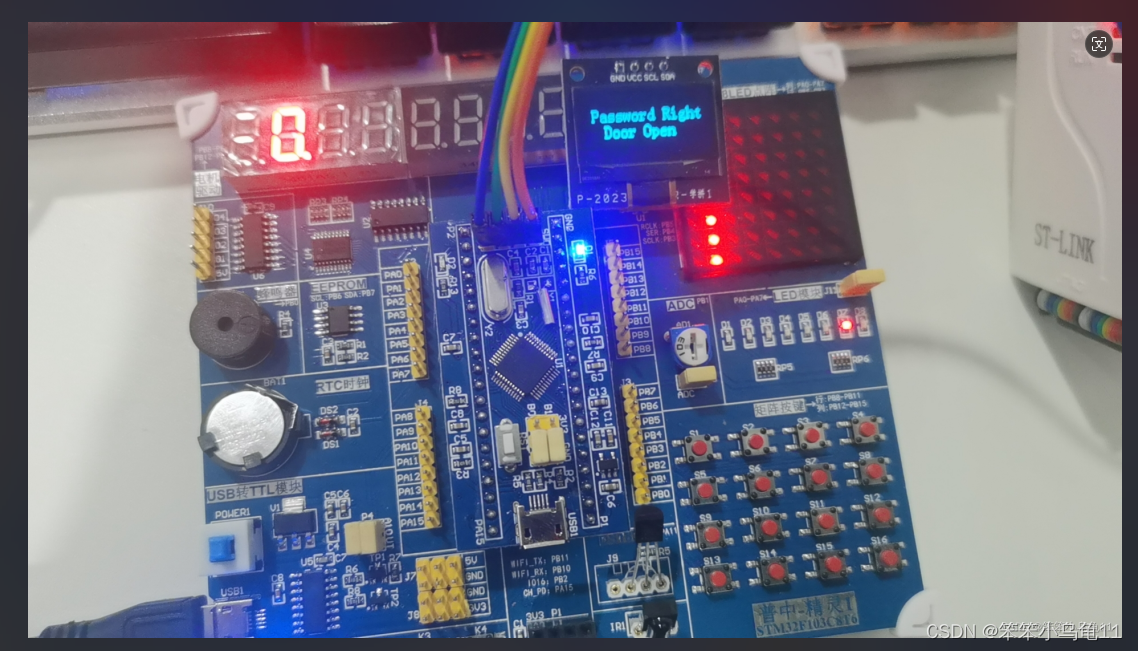

实现效果:

主要是运用了一个矩阵按键还有OLED。

源码地址

微信关注嵌入式工程之家发送 门锁源码  即可获得完整源码包哦~
