相信相信的力量，相信坚持的力量
乘风立潮头，扬帆追梦行。

1、基本概念

2、DTC的构成

3、故障码解析

4、DTC状态掩码(StatusOfDTC)

4.1、DTC状态掩码详细解释

bit 0 : testFailed

bit 1 : testFailedThisOperationCycle

bit 2 : pendingDTC

bit 3 : confirmedDTC

bit 4 : testNotCompletedSinceLastClear

bit 5 : testFailedSinceLastClear

bit 6 : testNotCompletedThisOperationCycle

bit 7 : warningIndicatorRequested

4.2、历史故障与当前故障

5、快照数据和扩展数据

6、相关术语

1、基本概念

DTC(Diagnostic Trouble Code)即诊断故障码，DTC是汽车电子系统故障的”身份ID”,当ECU检测到某个系统或部件出现故障时，它会生成一个DTC，每个DTC都唯一对应一个特定的故障类型或诊断事件。通过读取和分析DTC，技术人员可以了解故障的具体信息，如触发条件、解除条件以及系统的功能表现等。

2、DTC的构成

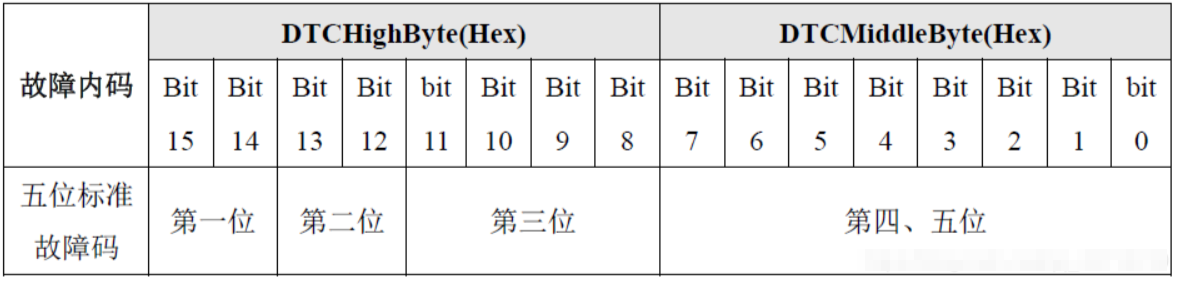

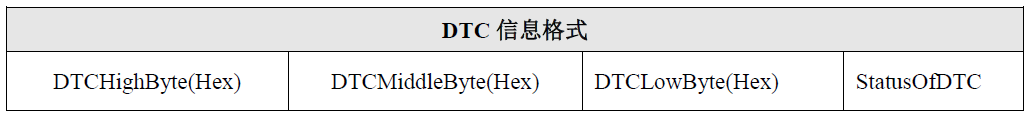

根据ISO 15301-6和ISO 14229-1的故障诊断码格式规定，故障码信息由四字节组成,如下表

其中前三个字节表示故障诊断码即DTC，StatusOfDTC表示故障码状态。其中DTCHighByte、DTCMiddleByte这两个字节表示故障内码，对应五位标准故障码，第一位是字母，后面四位是数字；而故障代码的低字节代表故障失效类型信息。

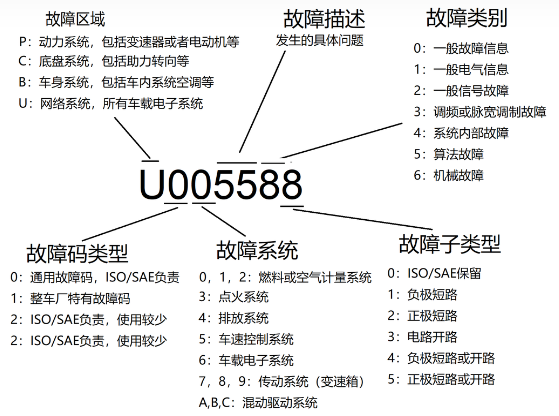

3、故障码解析

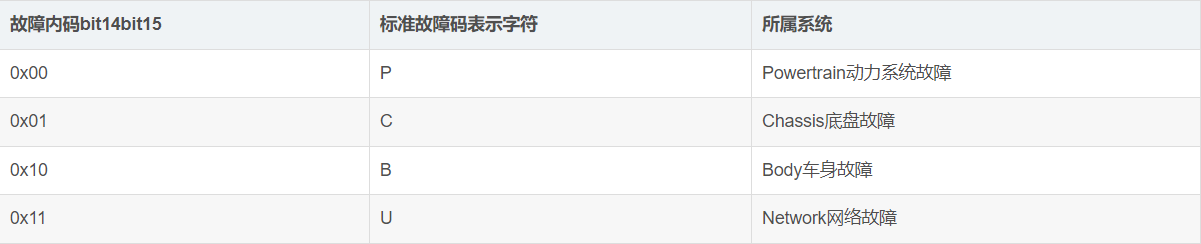

1、故障诊断码高字节的第一位是字母，表示故障所属系统

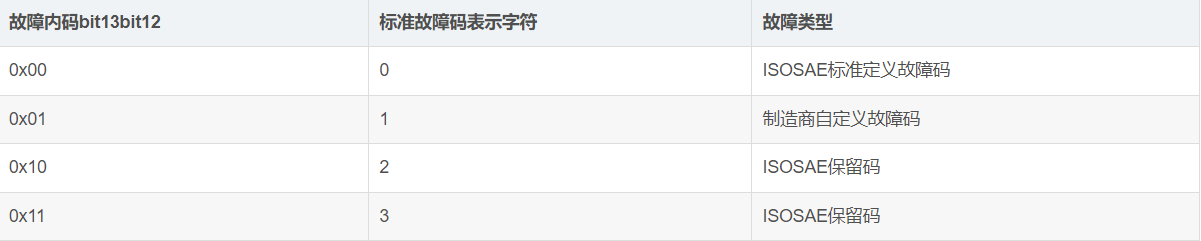

2、故障诊断码高字节的第二位是数字0、1、2或3，表示故障类型

3、故障诊断码高字节的第三位是数字，表示故障所属的子系统，以动力系统故障为例

0：表示燃油和空气计量辅助排放控制整个系统；
1：表示燃油和空气计量系统；
2：表示燃油和空气计量系统（喷油器）
3：表示点火系统；
4：表示废气控制系统；
5：表示巡航、怠速控制系统；
6：车载电脑和输出信号；
7、8：传动系统控制；

4、标准故障码的第四、五位也是数字，表示具体故障对象和类型;DTCLowByte则是描述故障种类和子类型，该部分内容遵循ISO 15031-6,对于不需要该字节的DTC,可填充为0x00。

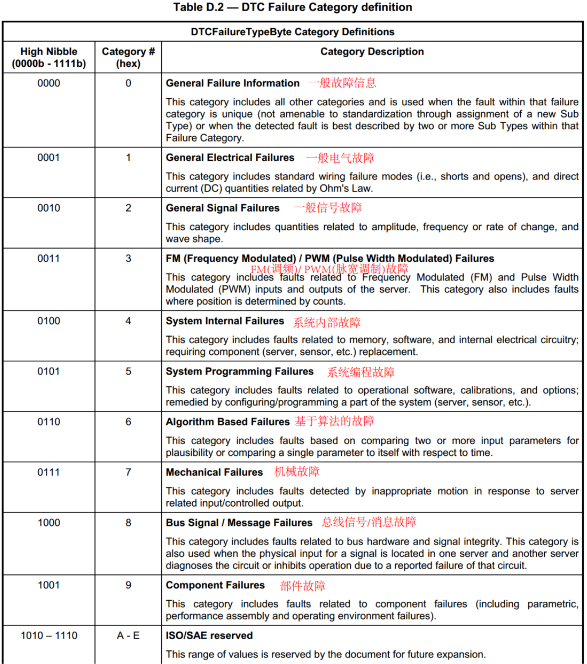

具体故障种类在ISO 15031-6中详细定义：

4、DTC状态掩码(StatusOfDTC)

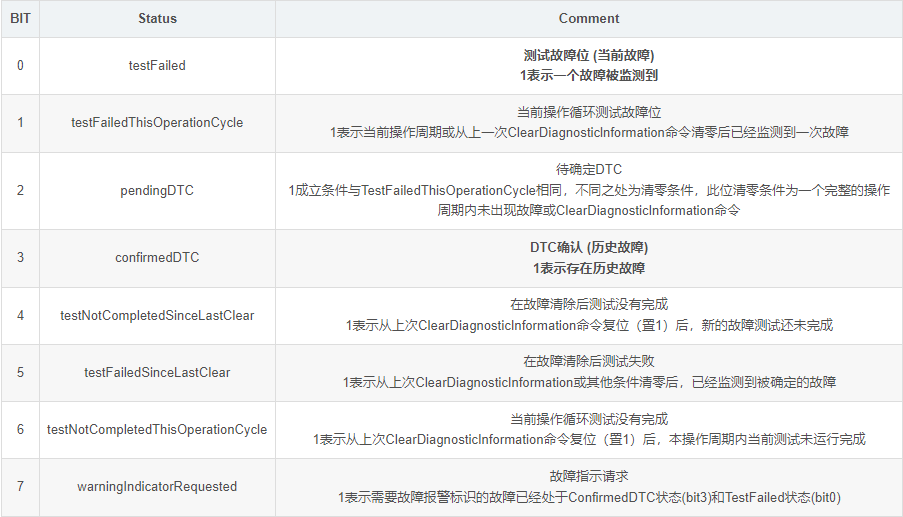

DTC状态位,又叫DTC状态掩码，用来指示DTC所对应的故障是否发生，是否被确认等状态。包含1个byte,每个bit都有各自的含义，但是这8个bit不一定都要使用，各个主机厂可以根据自己的需求使用其中的几个，下图为DTC状态掩码表：

4.1、DTC状态掩码详细解释

bit 0 : testFailed

如果在最近的一次测试中，在某个错误路径中发现了故障，则相应DTC的这一个状态位就要被置1。也就是DTC的testFailed位被置1，但是它不一定被ECU存储到EEProm中，只有当pending DTC或confirmed DTC被置1时故障码才会被存储。

指示最近执行test的结果，test失败置1，但是它不一定被ECU存储到EEprom中，只有当bit2或bit3被置1时DTC才会被存储。test通过则置0，如果调用了14服务清除DTC的话，也需要重新置0

0：DTC测试的最新结果表明未检测到故障。

1：DTC测试的最新结果表明了一个确认的失败结果。

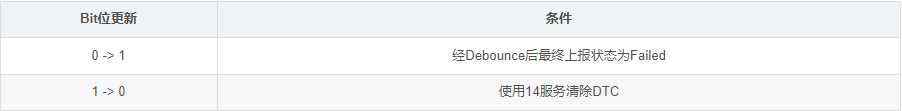

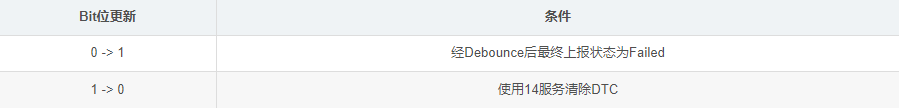

DTC Bit0 更新逻辑

bit 1 : testFailedThisOperationCycle

用于标识某个DTC在当前的operation cycle中是否出现过testFailed置1的情况，即是否出现过错误，也就是在当前操作循环内的测试结果，该操作循环内只要发生过错误，就置"1"; 开始新的操作循环或发送清故障码服务后，就置"0";

该位表示在当前test中，诊断test是否已经报告了一个testFailed结果。当新的检测循环开始时，这个位需要置0，在调用了14服务后也需要置0。如果该位置1，那么一直保持置1状态直到新的检测循环开始，因此bit1可以理解为当前DTC。如果bit2和bit3通常一起使用。对于没有网络管理的 ECU，这个起始点就是 KL15 通断。也就是说上电时间内出现的故障，该位都会置1，不管是否存储。

0：testFailed:在当前操作周期内或在当前操作周期内调用ClearDiagnosticInformation后，尚未报告testFailed结果。

1：testFailed:在当前操作周期中至少报告了一次testFailed结果。

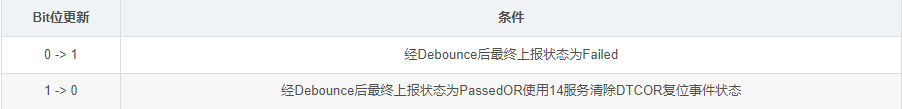

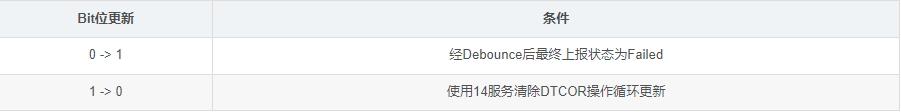

DTC Bit1更新逻辑

bit 2 : pendingDTC

当前循环内，故障发生，pendingDTC = 1，但是在下一个循环内，故障没有了，pendingDTC 仍然为 1，再下一个循环内，故障仍不存在，那么pendingDTC 就可以置0了。如果接下来的两个循环内，这个DTC都还存在，那么confirmedDTC就要置1了。

根据ISO 14229的定义，当一个test结束时，若某个DTC满足故障触发条件，则bit2置1。bit2位其实是表示DTC处于testFailed和confirmedDTC之间的一个状态，称为待定DTC。因为DTC并不是一达到触发位就会被报出来的，而是故障出现一段时间后才会被确认，而中间的这个状态就用bit2位来表示，因此bit2位又可被称为待定DTC。当某个DTC刚达到判定条件的时候，bit2被置1，若一段时间后故障条件不满足了，则bit2置0，若一段时间后故障仍然存在，那么bit3就要置1了。

0：在完成测试完成且未检测到故障的操作循环后或调用ClearDiagnosticInformation服务时，该位应设置为0。

1：如果在当前操作循环中检测到故障，则该位应设置为1并锁定

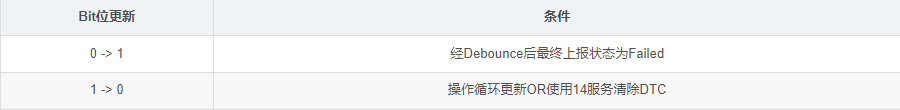

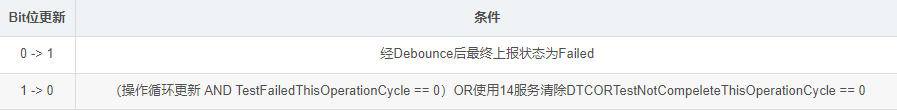

DTC Bit2更新逻辑

bit 3 : confirmedDTC

当confirmedDTC = 1时，则说明某个DTC已经被存储到ECU的EEProm中，说明这个DTC曾经满足了被confirmed的条件。但是请注意，confirmedDTC = 1时，并不意味着当前这个DTC仍然出错，如果confirmedDTC = 1，但testFailed = 0，则说明这个DTC表示的故障目前已经消失了。将confirmedDTC 重新置0的方法 UDS 14服务（清除故障码）。

当bit3置1时，说明故障已经发生了一段时间，也就是bit2至少有一次被置1了。需要注意的是，bit3置1的时候，DTC被存储在EEprom中，但并不代表现在故障还存在，所以可以理解为历史故障。在调用14服务清除DTC后需要置0。

0：自上次调用ClearDiagnosticInformation后，或在满足故障诊断码的老化条件（或由于故障记忆溢出而清除了故障诊断码）后，从未确认过故障诊断码。

1：自上次调用ClearDiagnosticInformation后至少确认一次的DTC，且尚未满足老化标准

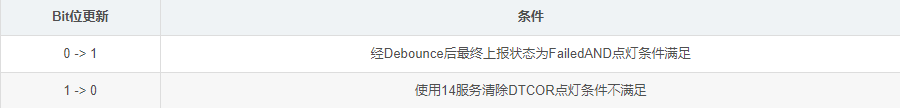

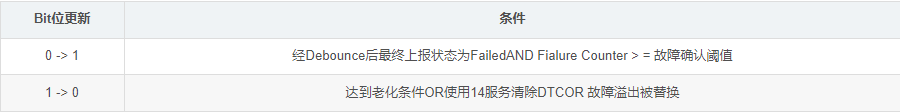

DTC Bit3更新逻辑
