1. 什么是DID？

DID（Data Identifier，数据标识符) 是汽车电子诊断领域中的核心概念之一，属于UDS（Unified Diagnostic Services，统一诊断服务）协议的重要组成部分。它本质上是一个 16位（2字节）的标识符，用于唯一标识ECU（电子控制单元）中的某个特定数据块或参数。通过DID，诊断仪可以精准地读取或写入ECU中的数据，例如传感器数值、配置参数、校准值等。

2. DID的核心作用

2.1 标准化数据访问

DID为ECU内部的数据提供了一种标准化的访问方式。无论是发动机控制模块（ECM）、变速箱控制模块（TCM），还是车身控制模块（BCM），都可以通过DID实现统一的诊断操作。

2.2 支持诊断服务

DID与UDS协议中的以下服务密切相关：

• 0x22服务（Read Data By Identifier）：通过DID读取数据。
• 0x2E服务（Write Data By Identifier）：通过DID写入数据。

2.3 灵活性与扩展性

DID可以是标准化的（如ISO 14229定义），也可以是厂商自定义的。这使得不同厂商能够根据需求灵活定义私有数据。

3. DID的结构与编码

3.1 结构

DID是16位（2字节）的十六进制数值，范围从0x0000 到 0xFFFF。
示例：

•   0x010C：发动机转速（标准化DID）。
•   0xF190：车辆VIN码（标准化DID）。
•   0xD100：厂商自定义DID（如配置参数）。

3.2 编码规则

大端模式（Big-Endian）：DID的高字节在前，低字节在后。
例如，DID `0x010C` 在报文中的编码为 `01 0C`。

4. DID的实战应用

4.1 读取DID数据（0x22服务）

场景示例：读取发动机转速
DID：0x010C（发动机转速）
请求报文：

• 22：0x22服务（读取DID）。
• 01 0C：DID 0x010C

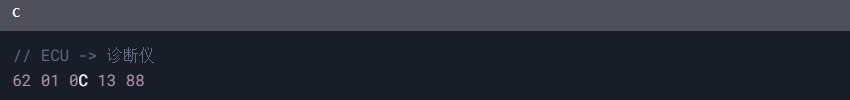

响应报文：

•   62：肯定响应（0x22 + 0x40）。
•   01 0C：DID 0x010C。
•   13 88：发动机转速为 `0x1388`（十六进制） = 5000 RPM。

数据解析规则
数据格式可能是 原始数值、ASCII码 或 标定值，需根据DID定义解析。
例如：

•   0x1388（十六进制）直接转换为十进制：5000 RPM。
•   VIN码 31 47 31 4A 48 35 34 33 32 31 36 37 38 39 30 转换为ASCII字符串：1G1JH5432167890。

4.2 写入DID数据（0x2E服务）

场景示例：写入车辆VIN码
DID：0xF190（车辆VIN码）
请求报文：


•   2E：0x2E服务（写入DID）。
•   F1 90：DID 0xF190。
•   31 47 31...：VIN码的ASCII编码（1G1JH5432167890）。

响应报文：


•   6E：肯定响应（0x2E + 0x40）。
•   F1 90：确认写入的DID。

5. 标准化DID vs 自定义DID

特性	标准化DID	自定义DID
定义来源	ISO 14229、OEM规范	厂商或ECU开发者定义
示例	0x010C(发动机转速)	0xD100(私有配置参数)
通用性	跨车型、跨厂商通用	仅限特定ECU或车型使用
文档支持	公开可查(如UDS协议文档)	需厂商提供内部文档

6. DID的典型应用场景

6.1 车辆生产与配置

• 写入VIN码：在生产线上通过DID 0xF190 写入车辆唯一标识。
• 配置参数初始化：例如通过自定义DID设置ECU的默认参数。

6.2 故障诊断与维修

读取实时数据：通过DID 0x010C 读取发动机转速，辅助排查故障。
清除故障码（DTC）：虽然不是直接通过DID，但需要结合服务（如0x14服务）。

6.3 功能开发与标定

• 标定参数修改：通过自定义DID调整ECU的标定值（如喷油量、点火提前角）。
• 功能测试：读取传感器数据验证功能逻辑。

7. 常见问题与解决方法

7.1 问题：ECU返回NRC 0x31（请求超出范围）

原因：请求的DID未被ECU支持。
解决：检查DID是否正确，或确认ECU是否支持该DID。

7.2 问题：DID数据解析错误

原因：数据格式不符合预期（如误将ASCII码解析为原始数值）。
解决：查阅DID定义文档，确认数据格式。

7.3 问题：写入DID失败（NRC 0x7E）

原因：ECU处于安全锁定状态，未通过安全访问（Security Access）。
解决：先执行安全访问服务（0x27服务），获取写入权限。

8. 如何查找ECU支持的DID列表？

1. 查阅OEM文档：车辆制造商或ECU供应商通常会提供DID列表。
2. 使用诊断工具：通过诊断工具（如Vector CANoe、Autosar工具链）扫描ECU支持的DID。
3. 逆向工程（不推荐）：通过分析ECU固件或通信报文推测DID功能。

9. 总结

DID是UDS协议中实现数据访问的基石，其核心价值在于 标准化 和 灵活性。无论是读取发动机转速、写入VIN码，还是调试自定义参数，DID都扮演着关键角色。理解DID的原理和应用，是汽车电子开发、诊断和维修工程师的必备技能。

附录：常用标准化DID示例

DID	功能描述	数据格式
0x010C	发动机转速	2字节(RPM)
0xF190	车辆VIN码	17字节(ASCII)
0x0120	车速	2字节(km/h)
0x04D0	冷却液温度	1字节(℃)

参考资料

• ISO 14229-1:2020 (UDS协议)
• OEM诊断规范文档
• Vector CANoe UDS配置手册

通过这篇博客，您可以全面掌握DID的核心原理和实战技巧。如果有任何问题，欢迎在评论区留言！
