基于Arduino UNO的雨量传感器使用方法（Arduino系列十五）

目录

1、所需材料

2、模块简介

2.1 Arduino UNO

2.2  雨量传感器

3、接口接线

4、代码示例

5、运行结果

6、总结

---

1、所需材料

Arduino  UNO 开发板 +雨量传感器+公对母杜邦线四根

2、模块简介

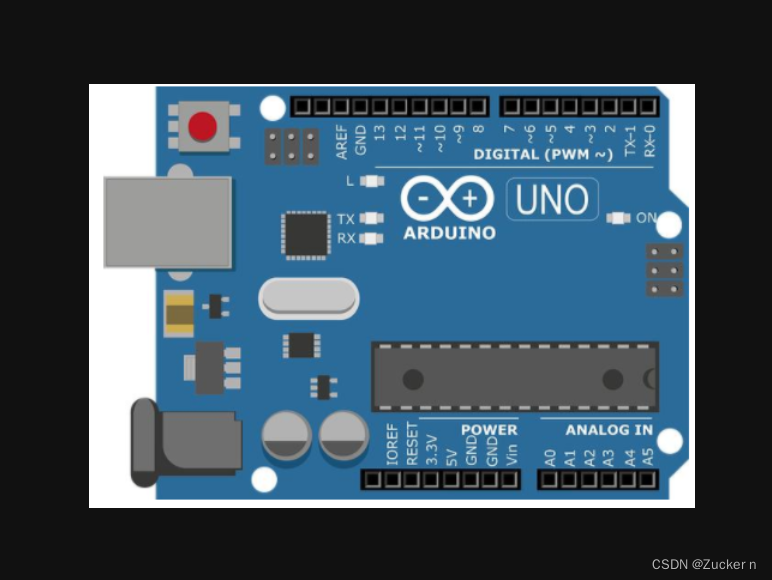

2.1 Arduino UNO

Arduino Uno 是一款基于 微控制器 MTATmega328P的开发板。它有14个数字输入/输出引脚（这些引脚中有6个引脚可以作为PWM输出引脚），6个模拟输入引脚，16 MHz石英晶振，USB接口，电源接口，支持在线串行编程以及复位按键。用户只需要将开发板与电脑通过USB接口连接就可以使用。

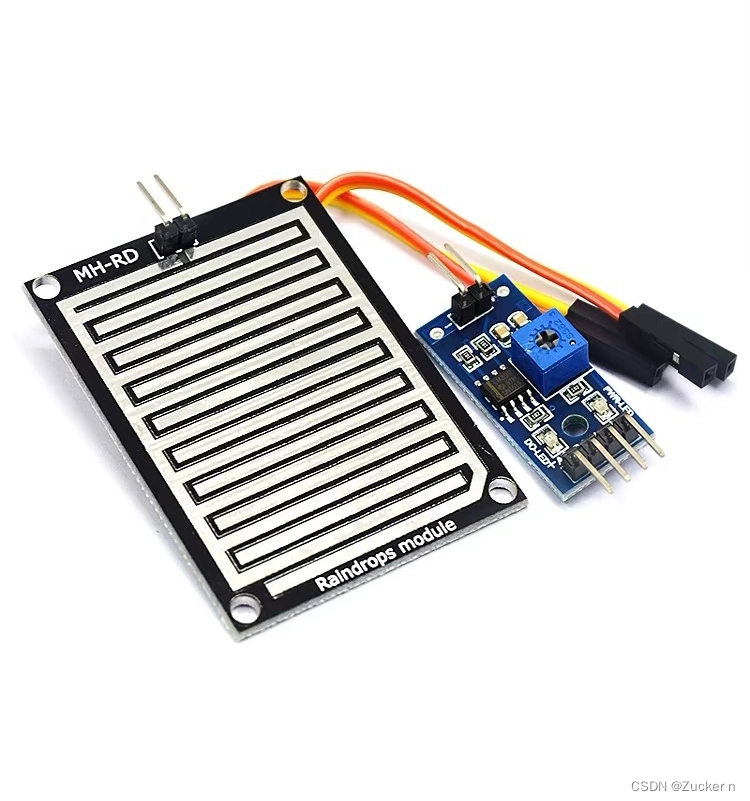

2.2  雨量传感器

雨滴传感器主要用于检测是否下雨及雨量的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。

3、接口接线

Arduino UNO	雨量传感器
5V	VCC
GND	GND
A0	AO
pin2	DO

4、代码示例

int rain;

void setup() {
  Serial.begin(9600);//串口波特率设置
  pinMode(A0,INPUT);//A0口接收模拟输入信号，即接收是否有雨水的信号
  pinMode(2,OUTPUT);

}

void loop() {
  rain = map(analogRead(A0), 0, 1023, 235, 0);    //定于区域
  Serial.print("目前雨量 = ");
  Serial.print(rain);//串口输出雨量
  if(rain<50)
  {
  Serial.println("  小雨");
  }
  if(rain>=50&&rain<100)
  {
  Serial.println("  中雨");
  }
    if(rain>=100)
  {
  Serial.println("  大雨");
  }
  delay(500);
}

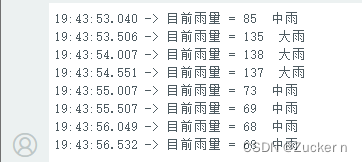

5、运行结果

6、总结

该模块的使用map命令需要设置对应的感应区域，如果不定义对应的区域，也可以直接得到DO输出的信号，值越大，雨量越大。
