1、所需材料
Arduino UNO 开发板 +温湿度传感器+公对母杜邦线三根
2、模块简介

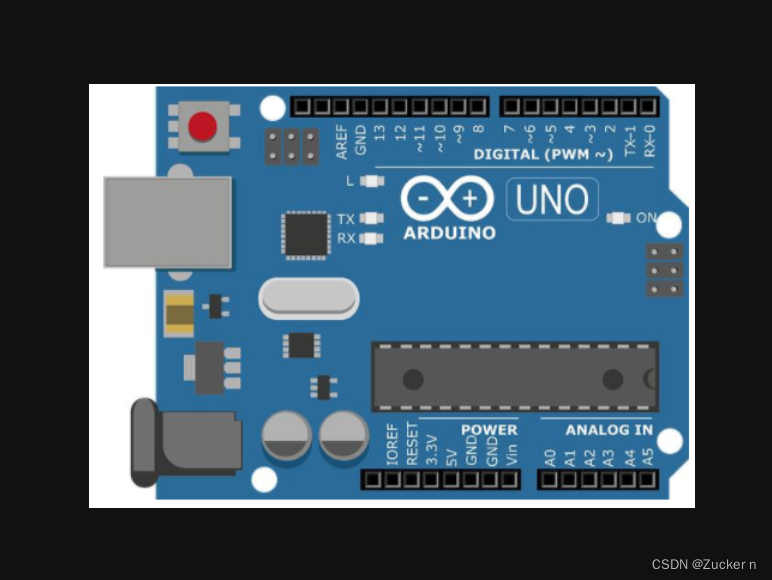

2.1 Arduino UNO
Arduino Uno 是一款基于 微控制器 MTATmega328P的开发板。它有14个数字输入/输出引脚(这些引脚中有6个引脚可以作为PWM输出引脚),6个模拟输入引脚,16 MHz石英晶振,USB接口,电源接口,支持在线串行编程以及复位按键。用户只需要将开发板与电脑通过USB接口连接就可以使用。

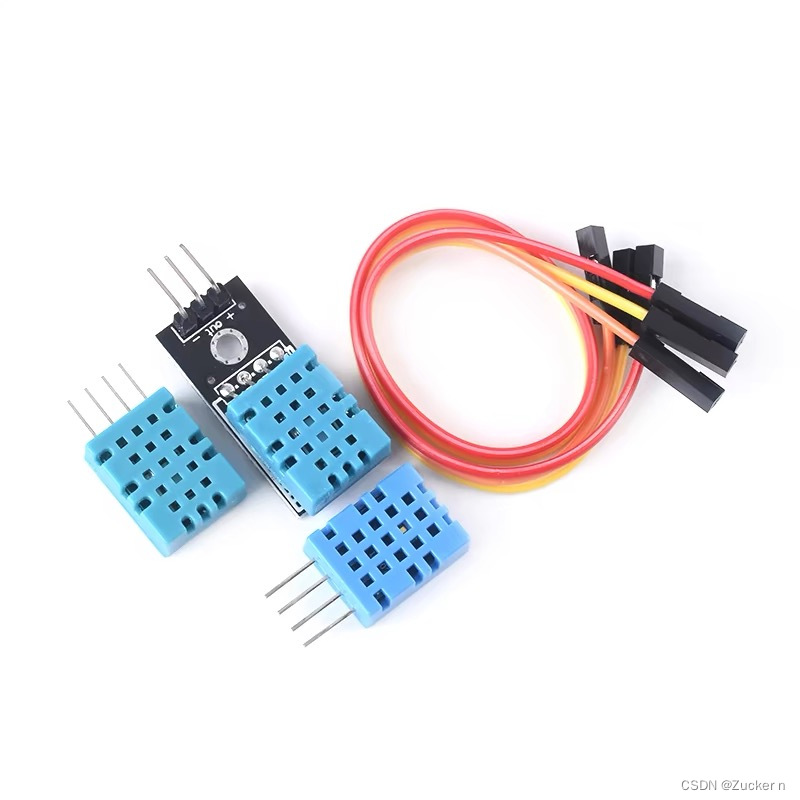

2.2 温湿度模块 (DHT11)
DHT11是一种常见的低成本温湿度传感器,可测量温度范围为0℃至50℃,相对湿度范围为20-90%。
3、接口接线
Arduino UNO | OLED显示模块 |
5V | VCC |
GND | GND |
pin2 | DATA |
4、使用的附加库+代码示例
4.1 使用DHT11
4.2代码示例
#include <DHT11.h>
DHT11 dht11(2);
void setup() {
Serial.begin(9600);
}
void loop() {
int temperature = 0;
int humidity = 0;
int result = dht11.readTemperatureHumidity(temperature, humidity);
if (result == 0) {
Serial.print("当前温度: ");
Serial.print(temperature);
Serial.print(" °C\t当前湿度:");
Serial.print(humidity);
Serial.println("%");
} else {
Serial.println(DHT11::getErrorString(temperature));
}
delay(1000);
}
5、总结
改模块的使用需要调用DHT11库,运行时候要用该库对输出结果进行转换,才能显示实际温湿度。
