万用表的基本使用

最全的万用表测量教程！！！！！！

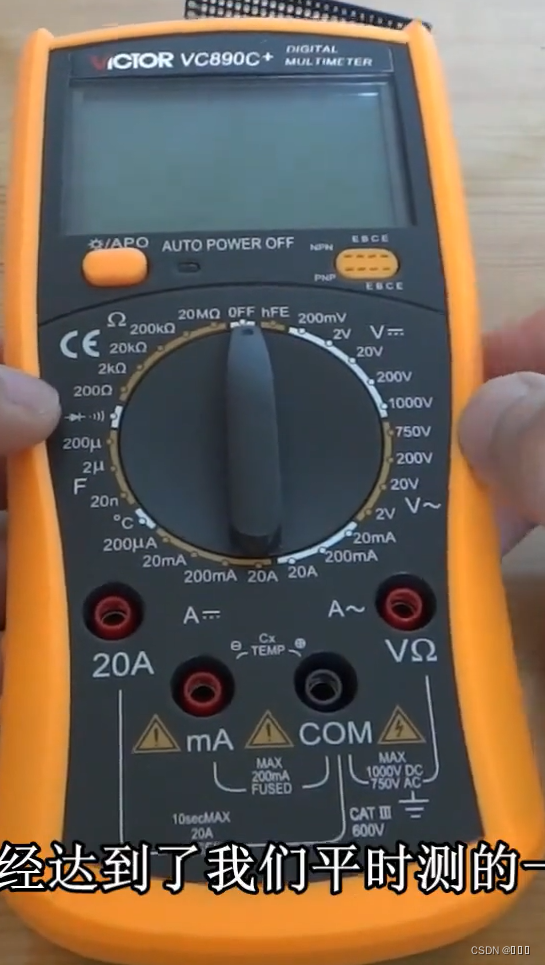

万用表全貌

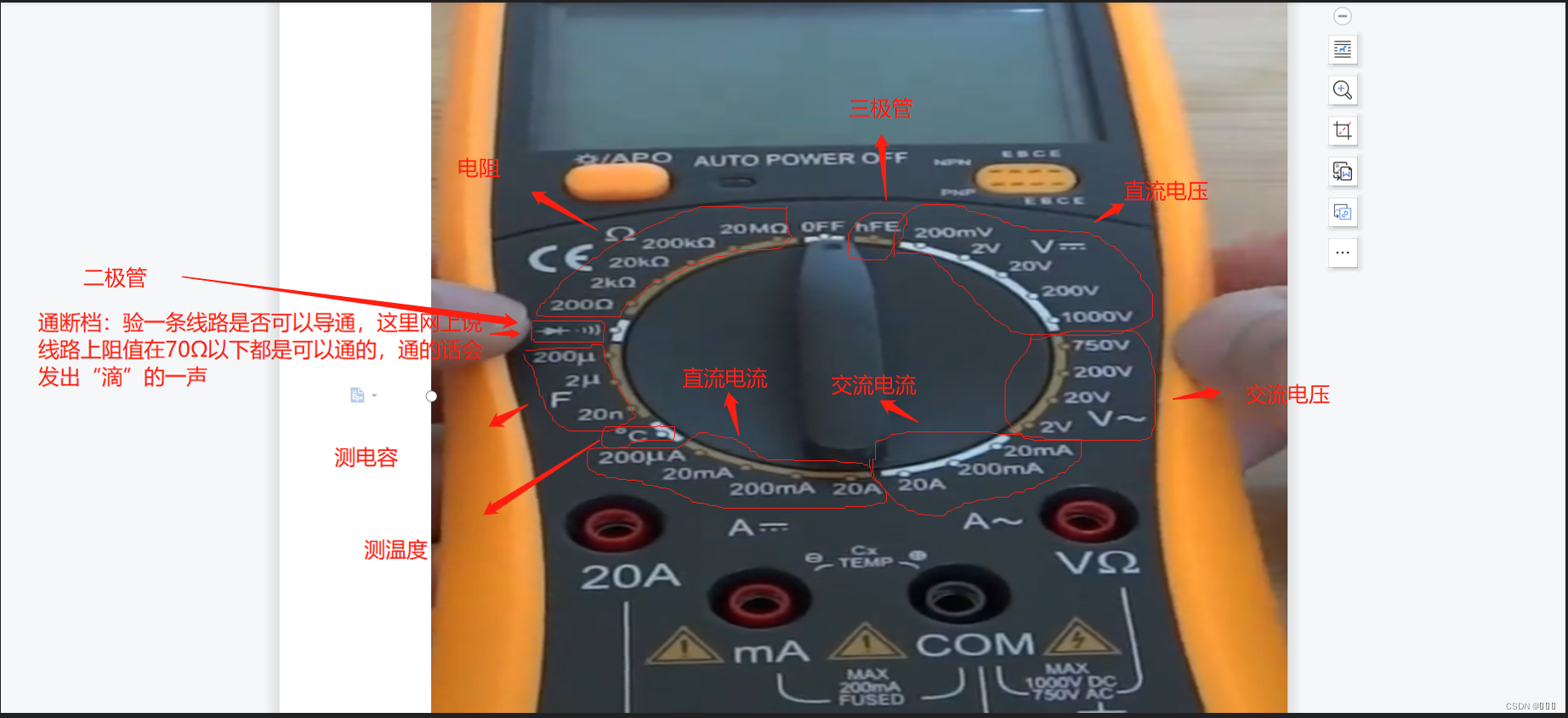

可以测量什么？

万用表根据其表盘显示的，拨动表盘指向，可以测：
1、 电阻
2、 二极管/通断：一条线路能不能通（线路中间有小于70Ω的电阻都可能会判定为通）
3、 电容
4、 温度
5、 直流电流
6、 交流电流
7、 交流电压
8、 直流电压
9、 三极管

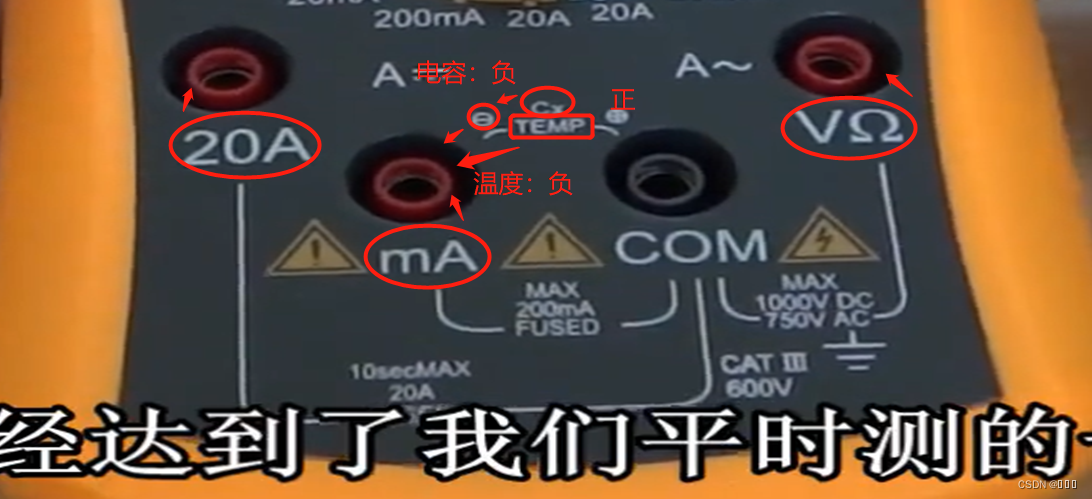

探笔接线（红黑线）

测量种类正负极 接线如下图：

测量说明 及 测量例图

测量注意：

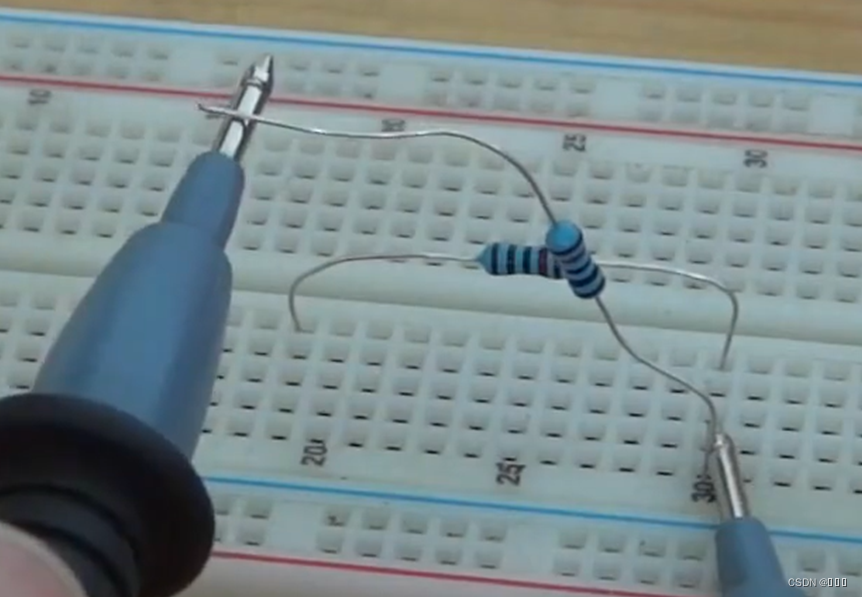

电阻：

1. 由于电阻并联时测的阻值是错误的（这个高中物理都有讲，就是如何求并联电路的电阻），所以要保证电阻不是在并联的情况下进行测量，这样才能测出它实际的电阻。因此：
   如果电阻插在板上的，最好就是把它拔出或者只是拔出一端（避免其接在板子上与其他电阻形成并联）。
   如果电阻并没有插在板上，那测量时也要保证电阻的一端只与测量笔接触，因此哪怕是我们用手碰着（人也是导通的，人也有一定的电阻，视频中这人直接测了下手的电阻：8.3兆欧MΩ）。
2. 量程差不多决定其精度，选择太大的量程然后测小电阻，可能会测得显示为0，所以要选择合适的量程。



二极管/通断：

1. 通的话会“滴”的一声，不然则不通。
2. 无论是测量二极管还是电路或电线，它就是来判断能不能导通的（它通过一定的小电流进行判断能不能导通，因此这个档它也是本来存在一定的阻值的，不然将两个探笔正负极短接，万用表不是烧坏了）。
3. 导通不一定说这个电路或电线要是无电阻的，因为有常识的人都知道，哪怕电线也有很小的电阻，所以视频中的博主说，大概低于70Ω则会导通，所以去测一个很小的电阻它也是会导通的。
   因此，为了测量实际电路中某段电路时，我们通常还是采用最小档位的电阻进行测量，这样我们知道这一段的阻值，不然如果用通断档的话，哪怕低阻值也是会滴的。
   通断档通常是用来测量一根导线是否导通的。
4. 测量二极管，就是二极管只有一个方向可以导通。

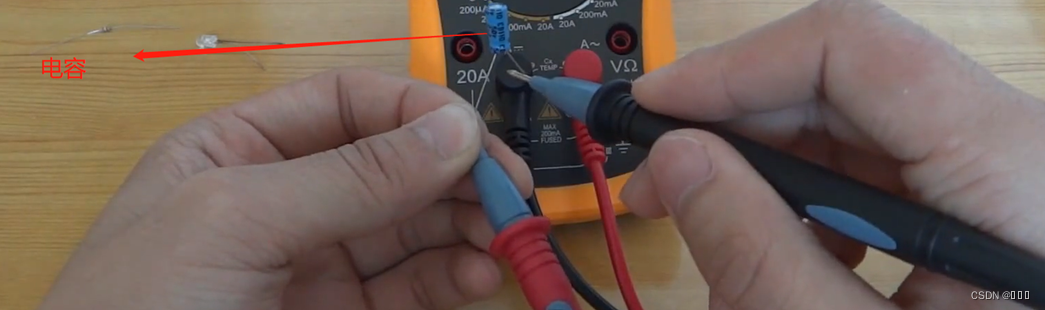

电容：

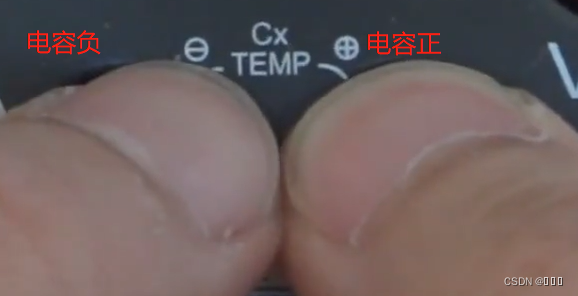

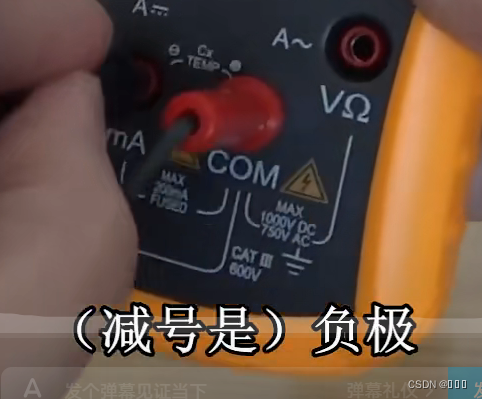

1. 插线时注意正负极标识，它是看中间那个很小很小的符号的，根据那个符号插的结果反而跟孔的颜色相反的插。
2. 电容有极性的，长的那端是正极接红线，却拿时最好跟测电阻一样。

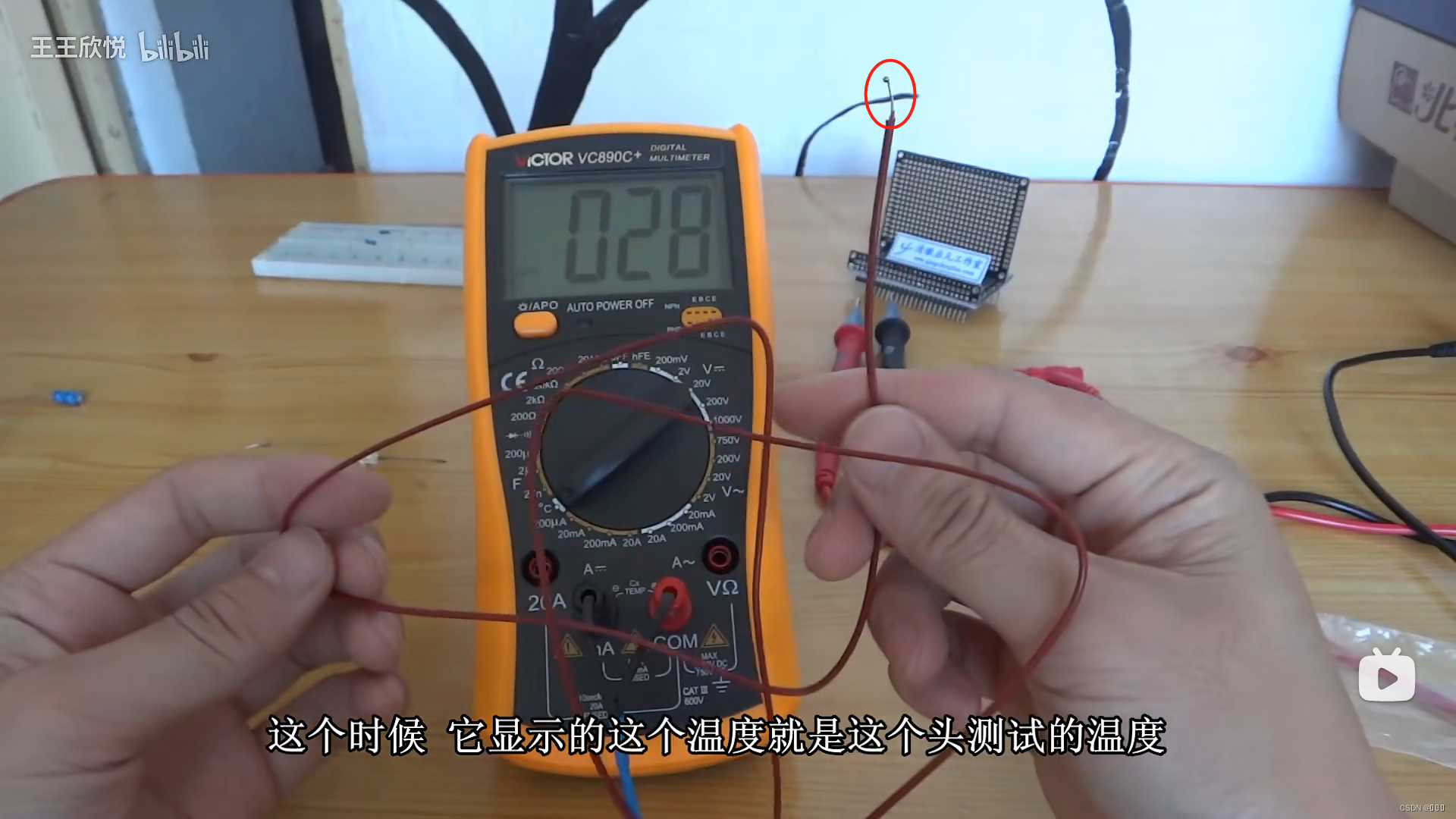

温度：

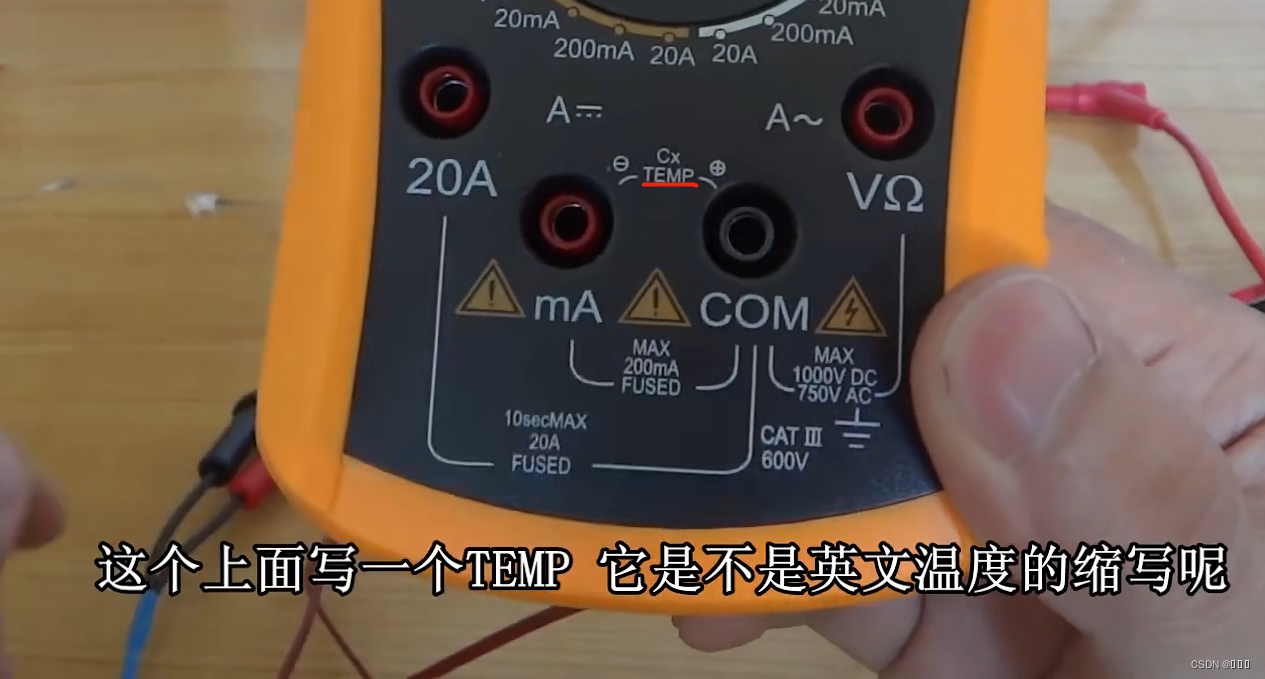

1. 测温度不是用那两个笔了。
2. 用的只有一个探头的线，这个探头可以把温度信号转换电信号。

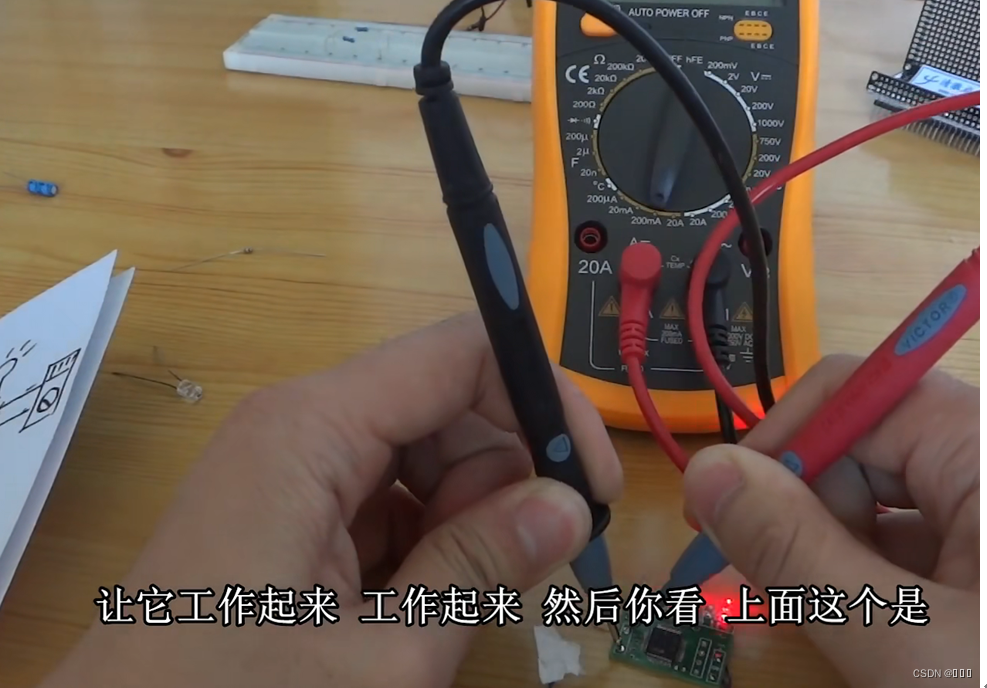

电流：

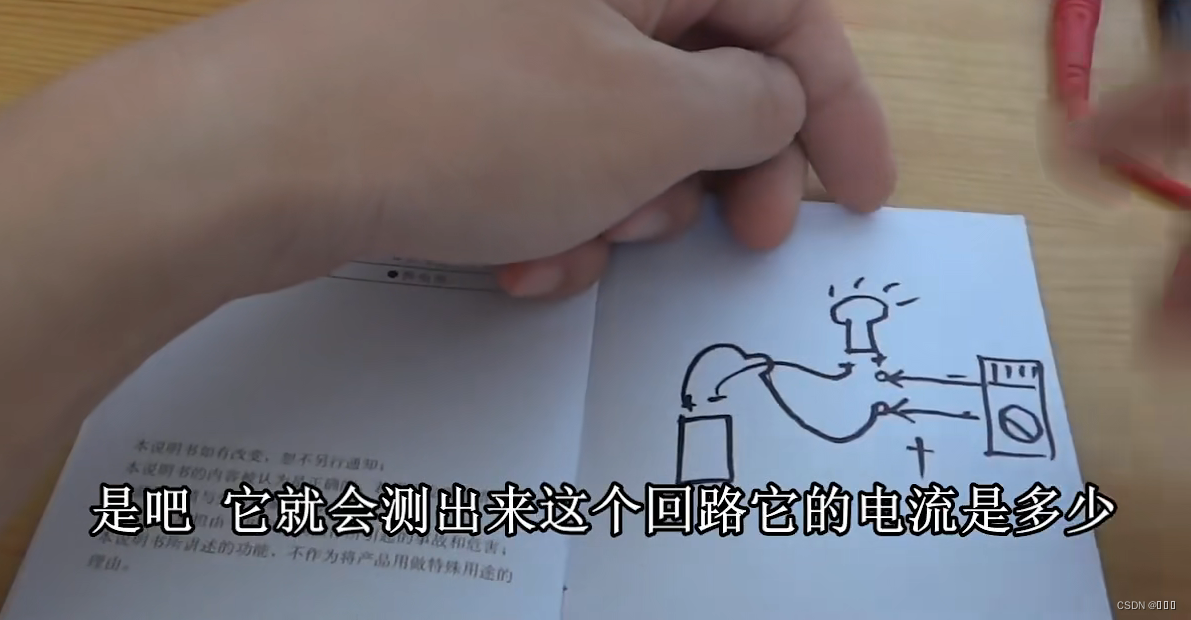

1. 注意电流的测量方式，要想测量正确的电流自然是串连（也就是利用两根线或者说探头把万用表串连到电路中去成为电路中的一部分，使得电流流过万用表，这样万用表才能测量电流。）
2. 还有就是注意测量A和mA正极要插在不同的位置上，这个差错可能会烧毁万用表。
3. 测量20A高电流时，得换两根粗的线，防止烧毁线了。
4. 直流交流插的孔都一样，主要是电流的大小插的孔不同。

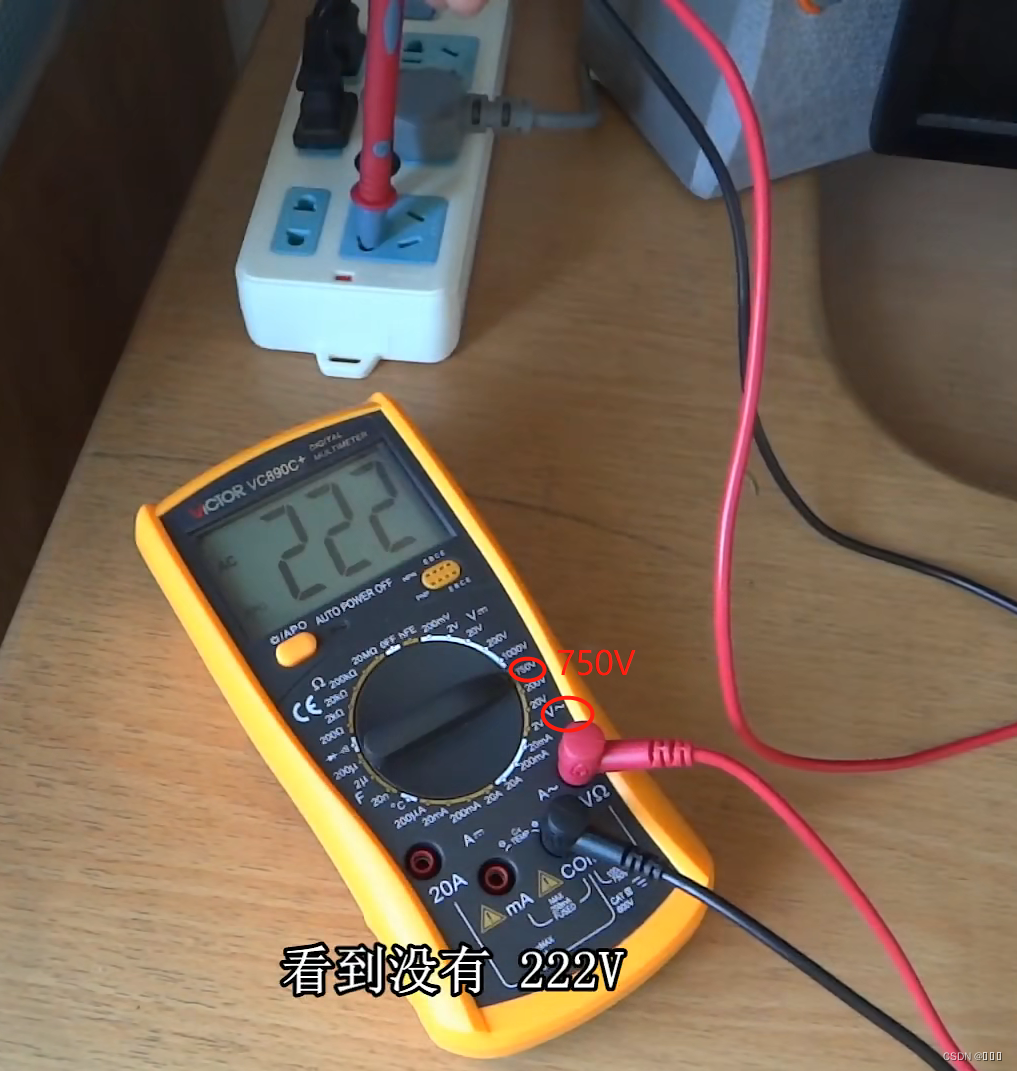

电压：

1. 选好量程，正负极插上即可

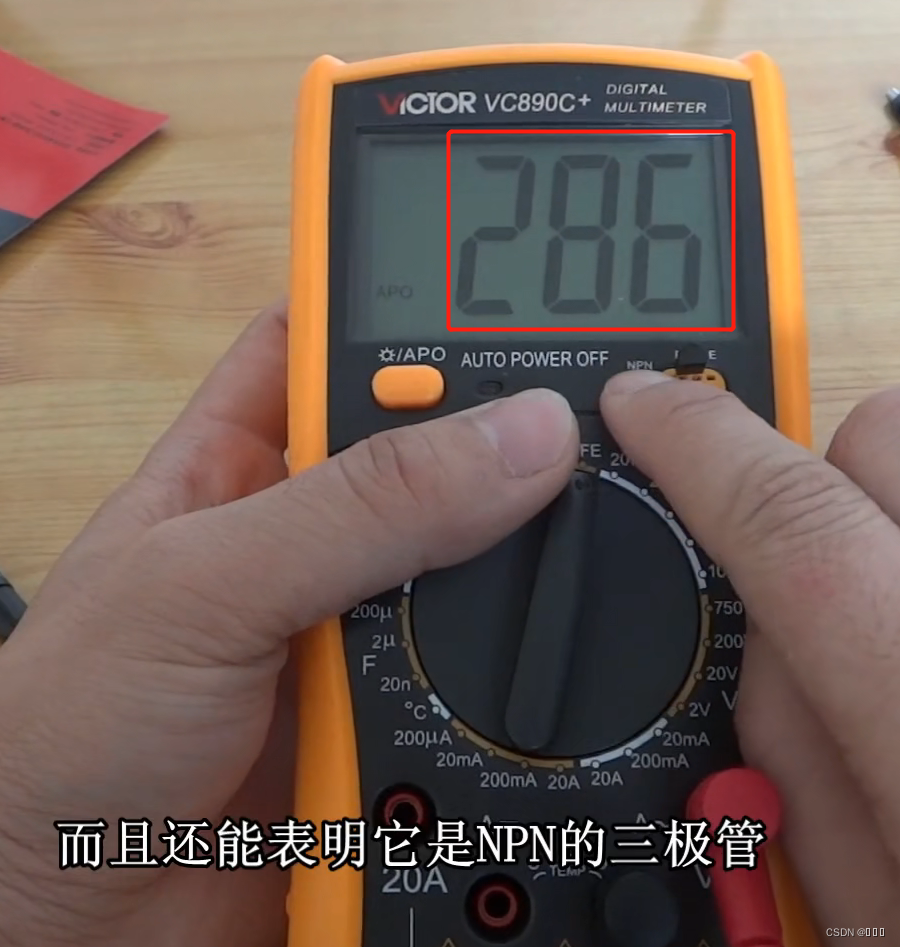

三极管：

1. 直接将三极管插在屏幕右下角进行测量。
2. 需要分NPN和PNP型（不知道时直接插上即可，有读数则时该类型）。


☀屏幕背光/APO自动关机

APO：Auto Power Off自动关机
开启：长时间不操作则自动关机。
关闭：要关闭万用表自动关机，可以长按APO，直到表屏幕上的APO消失即可。
