前言
上周刚发了作死费 生活费,便开始了鸟枪换炮,换装了比较便宜的几款电烙铁、万用电表和热熔胶枪,自己使用后觉得有比较出一期博文,所以就开始一边弄一边记录,也就有了这一期的文章。因为期末考和未能完全掌握技术,所以暂时不推出电烙铁的使用与保养一文,下次再写。好,那就开始吧。
正题部分
电子万用电表一般有:电压档、电流档、电阻档、电容档、通断档、温度档、NPN、PNP档。
电阻档
-

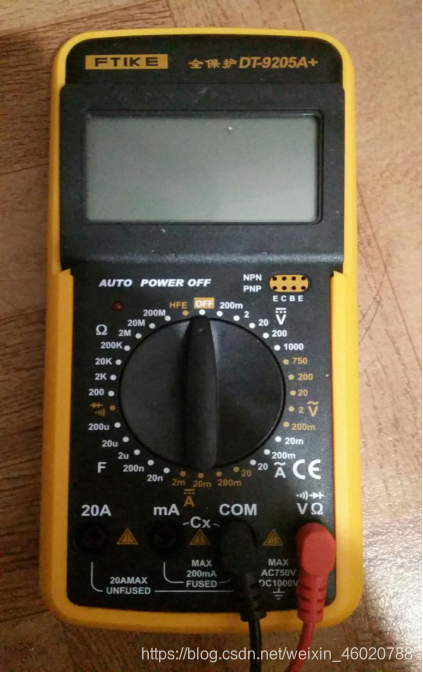

测电阻,红表笔(一般为正极)接VΩ(V是指测电压、Ω是指测电阻)、黑表笔(一般为负极)接COM。万用电表红表笔平时最好这样插,否则测试其他东西时忘记换插,会损坏电表。
-
所标的数值为本次测试范围内的最高数值。所以在未知电阻电阻时,由高到低依次测试,直到相应的档位。
-

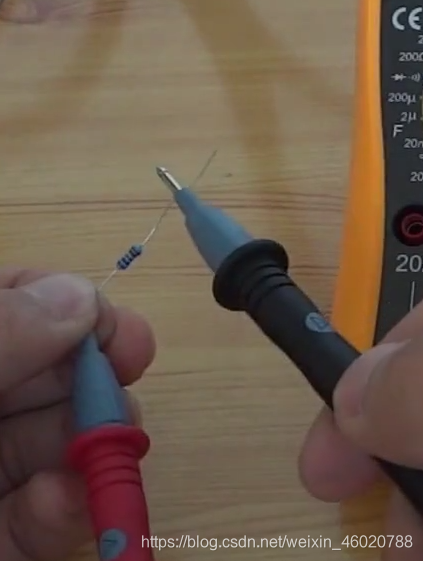

人体也带有电阻,如果持着电阻两端测试,人体将会与电阻并联,导致测试数值不准确、也不稳定。可以采取一手持着电阻一端与电笔(电阻无正负极之分)、用另一支电笔去接触电阻的另一端。正确做法如下图示:
-
如果是面包板上的电阻,需要卸下,电阻一只脚腾空进行测试,因为电阻与面包板有电路连接,也会导致测试数值不准确。正确做法如下图示:
通断档
- 拨至通断档(图表为箭头与WiFi符号)。
- 通断档电表会提供一定的电流以测试所测物品,如果电路状态为“通”则红灯会亮起,蜂鸣器发出警报。
- 例如红黑表笔短接报警、二极管灯正接亮起、反接报警。
- 如果是小阻值的电阻,接入也会被判断为短接,所以测试电线是否导通,可以用通断档,而有小电阻的情况下最好用电阻档。
电容档
-
红表笔接COM,黑表笔接mA。
(可以看到有C字样的标志,是指电容)。
-
电容负极是一圈中特殊颜色的那一块区域下面的针脚。
-
黑表笔接负极,红表笔接正极,就可以测试了。最小可以测试到纳法。
APO按键
apo是auto power off的缩写。是自动关机的意思。长按(此功能并非所有电表都拥有)可以让它开启自动关电模式,在长时间未使用电表后会自动关电。
温度档
- 热电偶的红表笔接COM,黑表笔接mA。电表拨至温度档(此功能并非所有电表都拥有)。
- 另一端接触物体即可测试温度。
电流档
- 红表笔接mA,黑表笔接COM。电表拨至直流电流档或者交流电流档。
- 如果是测试20A的电流、需要将红表笔改接20A,且在大电流的作用下,表笔会受损,需要使用特制的20A的表笔。不过大多数情况下并不需要测试如此大的电流。
- 测试方法是红表笔接电路正极、黑表笔接电路负极。
电压档
- 红表笔接入VΩ,黑表笔接入COM。电表拨至直流电压档或者交流电压档。
- 直接插插座试试,开750的交流。
- 测试直流电压,例如电池。(在电池满电的时候,电压会稍微高一点,为了避免低电压快没电的时候无法驱动用电器)
NPN、PNP档
- 红表笔接入VΩ,黑表笔接入COM。电表拨至HFE档。
- 将三极管三支针脚分别插入E、C、B三个接口,如果是NPN的,插入NPN一栏则会显示数值、插入PNP一栏则无显示;反则相反。
