好用的三维绘图软件CREO学习标注尺寸

尺寸的标注对于绘图来说是一个非常重要的工作

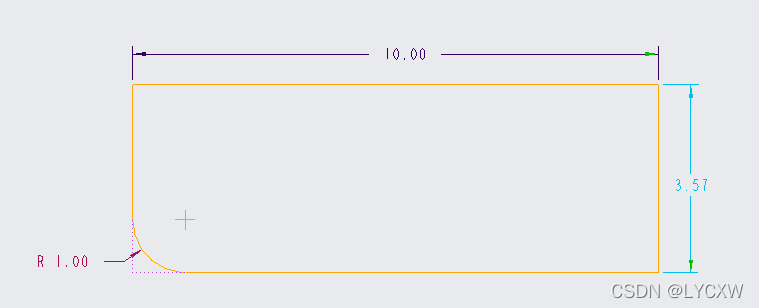

图上有三个尺寸，分别为如尺寸青色、强尺寸紫色、锁定尺寸玫红色

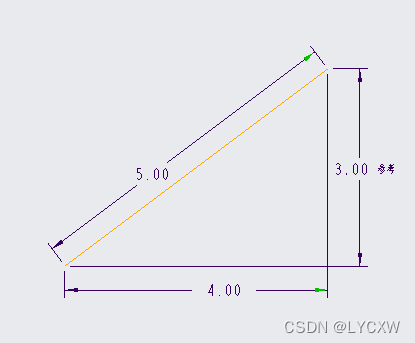

运用尺寸功能， 可以修改一条这条直线的尺寸，让其分别显示本身的尺寸、和两个方向的投影的尺寸。

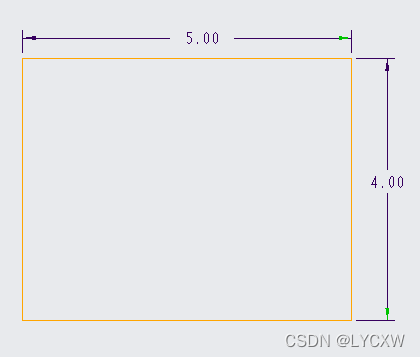

 矩形的标注比较简单

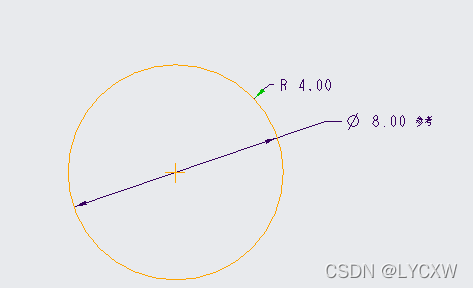

 圆的标注，左键点击圆一次在圆的外面单击一次标注的是半径，点击圆两次在圆的外面生成的是直径。

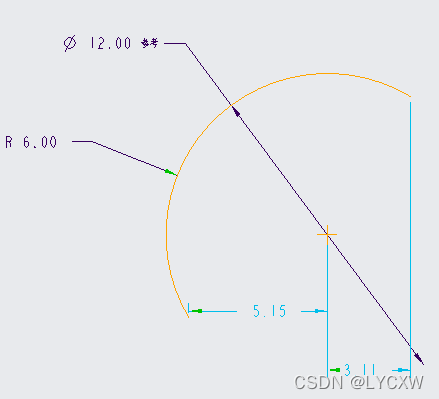

圆弧的半径与直径的标注与圆是一样的。
