一、ACL原理
访问控制列表ACL（Access Control List）可以定义一系列不同的规则，设备根据这些规则对数据包进行分类，并针对不同类型的报文进行不同的处理，从而可以实现对网络访问行为的控制、限制网络流量、提高网络性能、防止网络攻击等等。
1、ACL应用场景
1.控制流量
ACL 可以通过定义规则来允许或拒绝流量的通过。
ACL 是由一系列规则组成的集合。设备可以通过这些规则对数据包进行分类，并对不同类型的报文进行不同的处理。

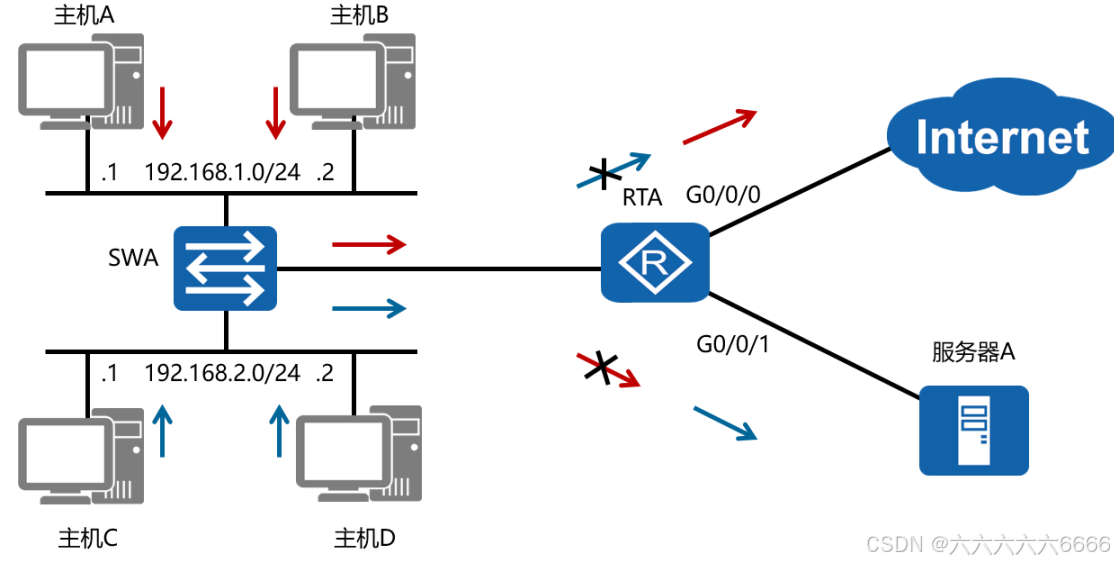

下图案例中，网关RTA 允许192.168.1.0/24 中的主机可以访问外网，也就是Internet；而192.168.2.0/24 中的主机则被禁止访问Internet。对于服务器A 而言，情况则相反。网关允许192.168.2.0/24 中的主机访问服务器A，但却禁止192.168.1.0/24 中的主机访问服务器A。
2.执行动作
ACL 可以根据需求来定义过滤的条件以及匹配条件后所执行的动作。
设备可以依据ACL 中定义的条件（例如源IP 地址）来匹配入方向的数据，并对匹配了条件的数据执行相应的动作。

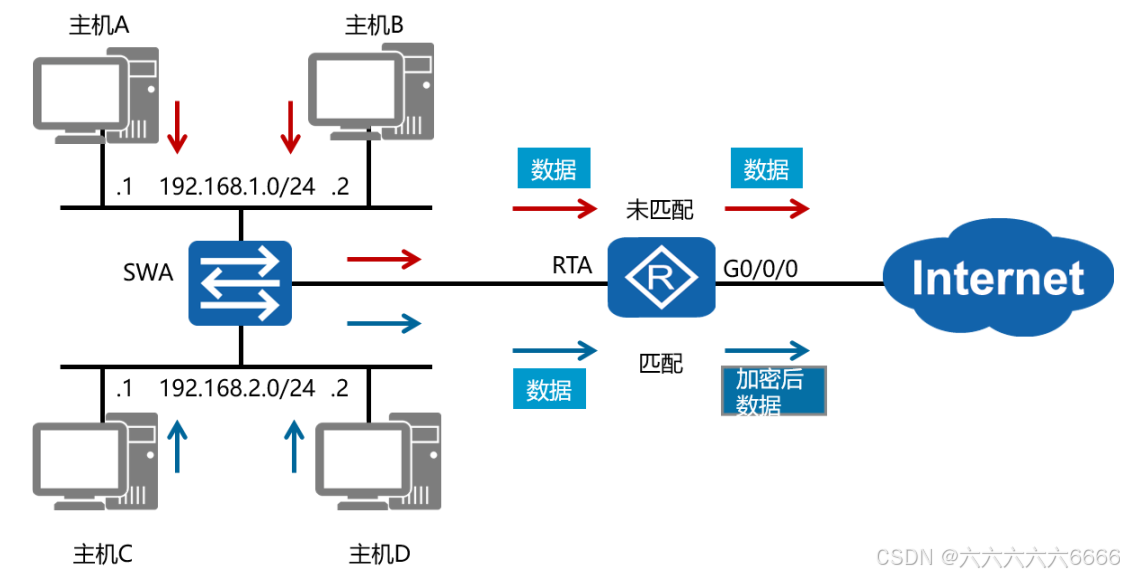

在下图案例所述场景中，RTA 依据所定义的ACL 而匹配到的感兴趣流量来自192.168.2.0/24 网络，RTA 会对这些感兴趣流量进行加密（虚拟局域网VPN 中会进行介绍）之后再转发。
3.ACL 配置
ACL 运用的位置在哪里？
- 三层交换机
- 路由器
- 防火墙
路由器上就叫ACL。防火墙上一般称为策略。策略就是升级版的ACL，策略可以基于IP、端口、协议、应用层数据进行各种过滤。
2、ACL 原理
ACL 是一种包过滤技术。 是基于数据包中的IP 地址、端口号来对数据包进行过滤！
|
层数
|
包头信息
|
关键信息
|
|
三层
|
IP 报头
|
源地址
目标地址
|
|
四层
|
TCP| UDP 报头
|
源端口
目标端口
|
3、ACL 分类
华为分为基本ACL、高级ACL、二层ACL。
|
分类
|
编号范围
|
参数
|
|
基本ACL（Basic ACL）
|
2000 - 2999
|
源IP 地址
|
|
高级ACL（Advance ACL）
| 3000 - 3999 | 源IP 地址、目的IP 地址、源端口、目的端口等 |
|
二层ACL （模拟器不支持）
|
4000 - 4999
|
源MAC 地址、目的MAC 地址、以太帧协议类型等
|
4、ACL 规则
1.华为
每个ACL 可以包含多个规则，RTA 根据规则来对数据流量进行过滤。
一个ACL 可以由多条“deny| permit”语句组成，每一条语句描述了一条规则。设备收到数据流量后，会逐条匹配ACL 规则，看其是否匹配。如果不匹配，则匹配下一条。一旦找到一条匹配的规则，则执行规则中定义的动作，并不再继续与后续规则进行匹配。如果找不到匹配的规则，则设备不对报文进行任何处理。需要注意的是，ACL 中定义的这些规则可能存在重复或矛盾的地方。规则的匹配顺序决定了规则的优先级，ACL 通过设置规则的优先级来处理规则之间重复或矛盾的情形。
配置顺序按ACL 规则编号（rule-id）从小到大的顺序进行匹配。设备会在创建ACL 的过程中自动为每一条规则分配一个编号，规则编号决定了规则被匹配的顺序。例如，如果将步长设定为5，则规则编号将按照5、10、15、... 这样的规律自动分配。如果步长设定为2，则规则编号将按照2、4、6、8、... 这样的规律自动分配。通过设置步长，使规则之间留有一定的空间，用户可以在已存在的两个规则之间插入新的规则。路由器匹配规则时默认采用配置顺序。另外，ARG3 系列路由器默认规则编号的步长是5。
自动排序使用“深度优先”的原则进行匹配，即根据规则的精确度排序。
华为ACL 最后的默认的隐含的一条，不是拒绝所有，而是允许所有。

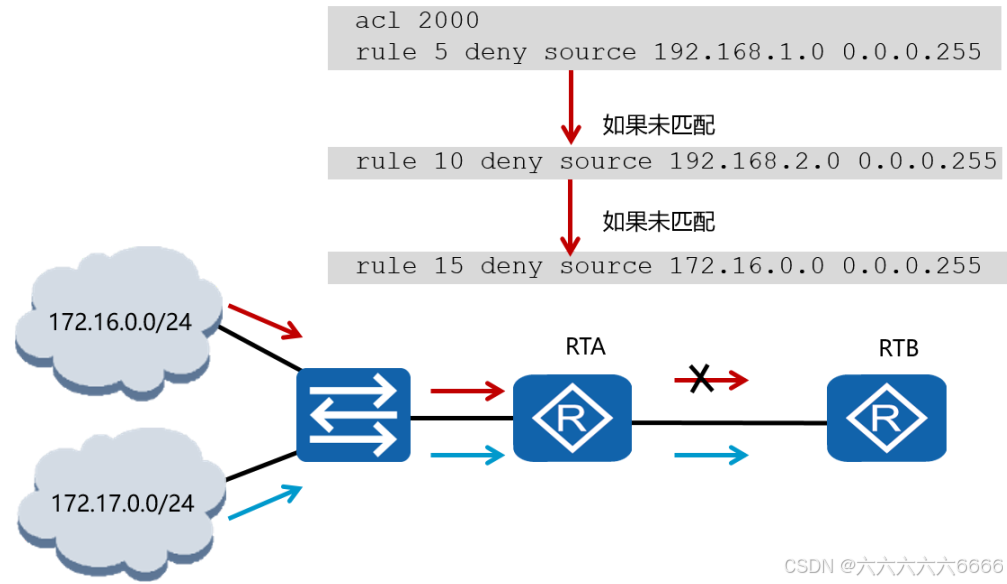

下图案例中，RTA 收到了来自两个网络的报文。默认情况下，RTA 会依据ACL 的配置顺序来匹配这些报文。网络172.16.0.0/24 发送的数据流量将被RTA 上配置的ACL2000 的规则15 匹配，因此会被拒绝。而来自网络172.17.0.0/24 的报文不能匹配访问控制列表中的任何规则，因此RTA 对报文不做任何处理，而是正常转发。
二、ACL 配置
配置技巧：
- 先判断要控制的数据流源和目标，并画出控制数据流的方向，进而判断ACL 可以写在哪些路由器上；
- 打开那台路由器，开始编写ACL 过滤规则；
- 将ACL 应用到某个接口的某个方向才能生效。
1、基本ACL 配置
[RTA]acl 2000
[RTA-acl-basic-2000]rule deny source 192.168.1.0 0.0.0.255
[RTA]interface GigabitEthernet 0/0/0
[RTA-GigabitEthernet 0/0/0]traffic-filter outbound acl 2000
acl [ number ] 命令用来创建一个ACL，并进入ACL 视图。
rule [ rule-id ] { deny | permit } source { source-address source-wildcard | any } 命令用来增加或修改ACL 的规则。
deny 用来指定拒绝符合条件的数据包，permit 用来指定允许符合条件的数据包，source 用来指定ACL 规则匹配报文的源地址信息，any 表示任意源地址。
traffic-filter { inbound | outbound }acl{ acl-number } 命令用来在接口上配置基于ACL 对报文进行过滤。

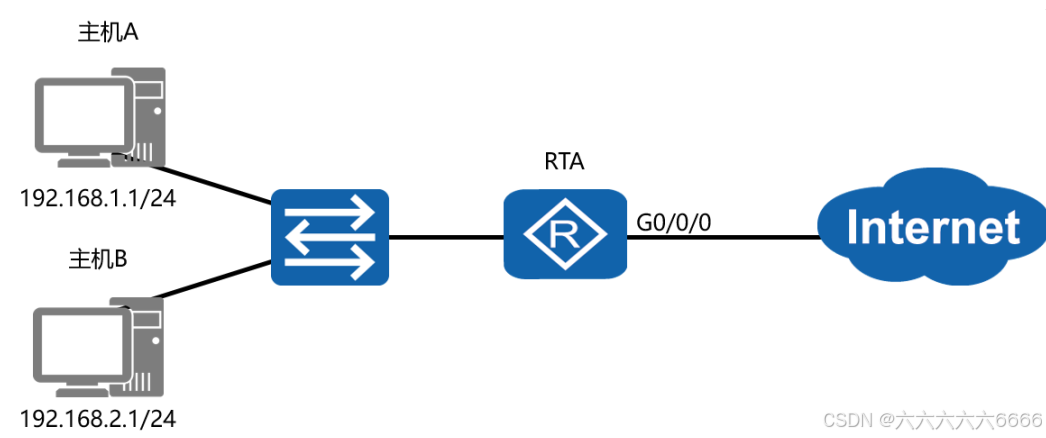

上图案例中，主机A 发送的流量到达RTA 后，会匹配ACL 2000 中创建的规则 rule deny source 192.168.1.0 0.0.0.255
，因而将被拒绝继续转发到Internet。主机B 发送的流量不匹配任何规则，所以会被RTA 正常转发到Internet。
[RTA]display acl 2000
Basic ACL 2000, 1 rule
Acl's step is 5
rule 5 deny source 192.168.1.0 0.0.0.255
...
[RTA]display traffic-filter applied-record
-----------------------------------------------------------
Interface Direction AppliedRecord
-----------------------------------------------------------
GigabitEthernet0/0/0 outbound acl 2000
-----------------------------------------------------------
执行 display acl <acl-number>
命令可以验证配置的基本ACL。
本例中，所配置的ACL 只有一条规则，即拒绝源IP 地址在192.168.1.0/24 范围的所有IP 报文。
执行 display traffic-filter applied-record
命令可以查看设备上所有基于ACL 进行报文过滤的应用信息，这些信息可以帮助用户了解报文过滤的配置情况并核对其是否正确，同时也有助于进行相关的故障诊断与排查。
2、高级ACL配置
基本ACL 可以依据源IP 地址进行报文过滤，而高级ACL 能够依据源/目的IP 地址、源/目的端口号、网络层及传输层协议以及IP 流量分类和TCP标记值等各种参数（SYN| ACK| FIN 等）进行报文过滤。
[RTA]acl 3000
[RTA-acl-adv-3000]rule deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.10.1 0.0.0.0 destination-port eq 21
[RTA-acl-adv-3000]rule deny tcp source 192.168.2.0 0.0.0.255 destination 172.16.10.2 0.0.0.0
[RTA-acl-adv-3000]rule permit ip
[RTA-GigabitEthernet 0/0/0]traffic-filter outbound acl 3000

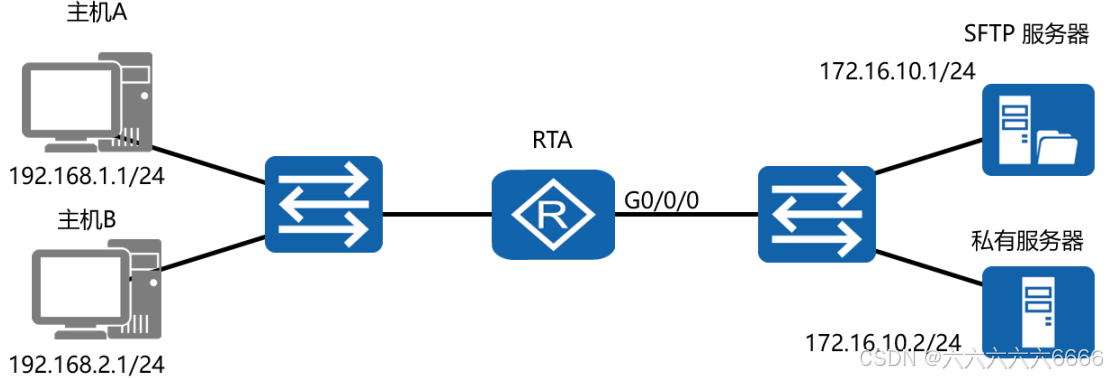

本示例中，RTA 上定义了高级ACL 3000，其中第一条规则 rule deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.10.1 0.0.0.0 destination-port eq 21 用于限制源地址范围是192.168.1.0/24，目的IP 地址为172.16.10.1，目的端口号为21 的所有TCP 报文；
第二条规则 rule deny tcp source 192.168.2.0 0.0.0.255 destination 172.16.10.2 0.0.0.0
用于限制源地址范围是192.168.2.0/24，目的地址是172.16.10.2 的所有TCP 报文；
第三条规则 rule permit ip
用于匹配所有IP 报文，并对报文执行允许动作。
[RTA]display acl 3000
Advanced ACL 3000, 3 rules
Acl's step is 5
rule 5 deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.10.1 0 destination-port eq sftp
rule 10 deny tcp source 192.168.2.0 0.0.0.255 destination 172.16.10.2 0
rule 15 permit ip
...
[RTA]display traffic-filter applied-record
-----------------------------------------------------------
Interface Direction AppliedRecord
-----------------------------------------------------------
GigabitEthernet0/0/0 outbound acl 3000
-----------------------------------------------------------
执行 display acl <acl-number>
命令可以验证配置的高级ACL。
显示信息表明：RTA 上一共配置了3 条高级ACL 规则。第一条规则用于拒绝来自源IP地址192.168.1.0/24，目的IP 地址为172.16.10.1，目的端口为21（SFTP）的TCP报文；第二条规则用于拒绝来自源IP 地址192.168.2.0/24，目的IP地址为172.16.10.2 的所有TCP 报文；第三条规则允许所有IP 报文通过。
