自制便携屏

1、为什么自制便携屏

自制便携屏其实如果和市面上买的屏幕相比，可能是没有任何性价比的，例如我制作的是2.5K，144HZ刷新的屏幕，我使用的是联想Y9000P的屏幕，即屏幕型号是NE160QDM-NY1，使用的驱动板使用的是LVDS的驱动板，然后屏幕外壳使用的是铝合金的外壳，这样制作下来大概是五百多块钱，和市面上买的屏幕相比，是没有优势的，但是我制作的主要原因是因为现在的便携屏水比较深，我说一下我个人认为的几个点。

1.屏幕

屏幕分为很多，在我没有自制便携屏之前，我认为屏幕是分为:

• TFT、LCD、OLED、AMOLED、TN、IPS、VA、CRT……

• 72%NTSC高色域、100%SRGB高色域……

• 120HZ高刷新率、144HZ高刷新率……

• 120°广视角、178°广视角……

• 雾面屏、镜面屏……

• 4K屏幕、1080屏幕、6寸大屏、AA屏、无亮点屏、无坏点屏、漏光屏……

都是一些最基本的参数，当我了解之后，我发现制作屏幕时候，还有更深入的辨别屏幕好坏的分类：

• A+屏：无坏点（包括亮点，暗点，色点等），无暗斑、无线条瑕疵，是屏幕中的“完美屏”，当然可能会因为标准不同而有不同的要求，因为国内标准有点混乱，国外是没有了解过。

• A屏：允许有少量的瑕疵，例如如亮点和暗点不超过5个，或者单个类型坏点不超过3个，接近完美屏。

• A-屏：存在有明显的瑕疵，例如坏点和暗斑，数量通常是5~10个，但是不会集中出现在一块区域，部分标准也把他们叫做B级屏幕。

2.驱动板

驱动版本从接口上一般分为：

• EDP

• LVDS

两个都有对应的屏线，一般还有按键板。EDP是较主流的型号，下面还有分20针，30针等不同的接口，基本不兼容。若是从驱动板的型号上来说，市面上有两种选择。即一般的驱动板和DP-EDP驱动板，还有一些是主板自带的LVDS输出。一般所见的驱动板优点在于有众多接口和功能，如触控、3.5mm、HDMI等。而DP-EDP驱动板只能用于EDP接口，同时需要设备有DP输出才行。但其优点在于较轻便，价格便宜；而缺点则是对N卡的支持不好，拓展性能差。需要注意的是，大部分驱动板都为较早的厂商所淘汰下来的方案，因此在色彩调校上略显不足（如果有蓝蜘蛛之类的另说）。而DP-EDP则多为个人玩家DIY，因而有较大几率遇到不兼容的问题。如果有能力还可以上立创打个板（需要熟悉DP和EDP的协议）。

其中，想要捡垃圾的话可以使用VGA接口的万能驱动板，基本在个位数就能买到，可以搭配前面小尺寸（比如12.1寸）的拆机屏，组合成所谓的“多屏协作”。

再其中，即使是一般驱动板的选择也有价格上的区分。一部分驱动板能够通过type-c接口直接连接手机，并用手机直接输出视频信号，它们被称为“type-c一线通”，一般价格较贵。不过，没有手机输出需求的同学，普通的驱动板足矣。

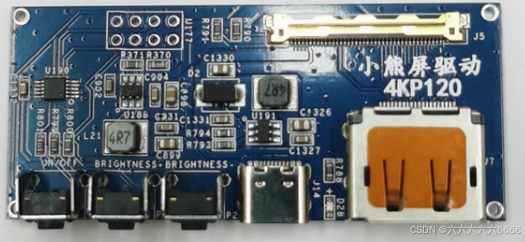

DP转EDP驱动板

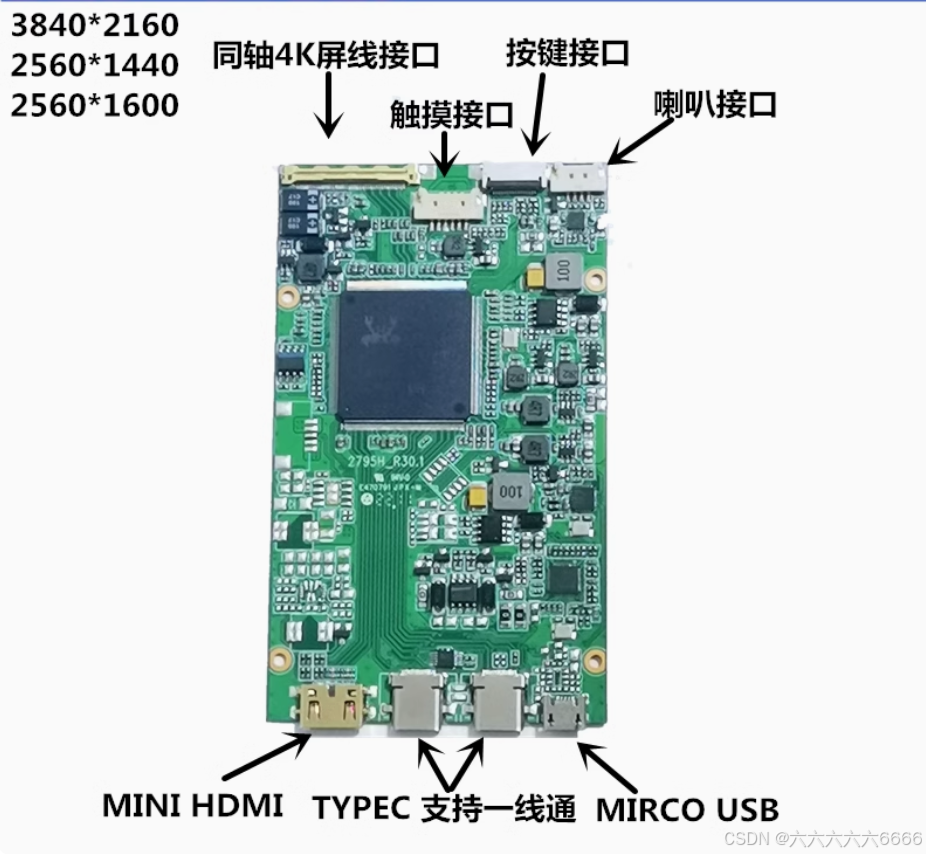

带芯片的LVDS

DP-EDP的驱动板没有详细了解，因为我觉得可能会容易坏。

说一下LVDS的，这个在购买时候还会分为2K板，4K板，可能还有其他的板子，但是我购买时候只问了这两种，按照客服和我说的如下：2560 1600 2.5K的屏用 2k的板只能上60hz，用4K的板可以上高刷 HDMI可以130hz ， typec信号源可以上144hz ，是达不到我买的屏幕的165Hz的，因为我个人觉得超过100Hz，我也看不出来，所以我也无所谓，因此我觉得现在卖的很便宜的屏幕可能是屏幕是高刷的，但是他的驱动是达不到这样的刷新的，但是他仍然标屏幕的高刷，仅个人推测，不供参考啊。

3.屏幕框架

根据材质分类，这没啥好说的，你用纸盒都可以。

2、自制过程

1.选屏幕

选屏幕可以到屏库（这是一个网站：【全球液晶屏交易中心 - 屏库】）中进行对比挑选，然后到淘宝输入屏幕的面板型号进行购买，如：NE160QDM-NY1直接输入淘宝就会有很多卖屏幕的，也可以在咸鱼之类的网站购买。

2.选驱动板

驱动的话直接在淘宝输入你卖的屏幕的型号加驱动，也会有很多购买的链接，然后点进去问客服就可以了，还有按键，喇叭，排线，都可以问客服，都有买的，至于屏幕框架最好也一起在这个店铺买了，因为他们自己的驱动板和框架肯定是不会出现无法适配的问题。然后将所有线都按照上面的LVDS的图上标的连接起来，插上电脑，没问题的话屏幕就会显示了，然后使用双面胶和螺丝将框架和屏幕都组装起来就可以了。

还有一种屏幕带电池的屏幕组装方法，即自带电源的屏幕，我也就只是看过，没有实际动手过
