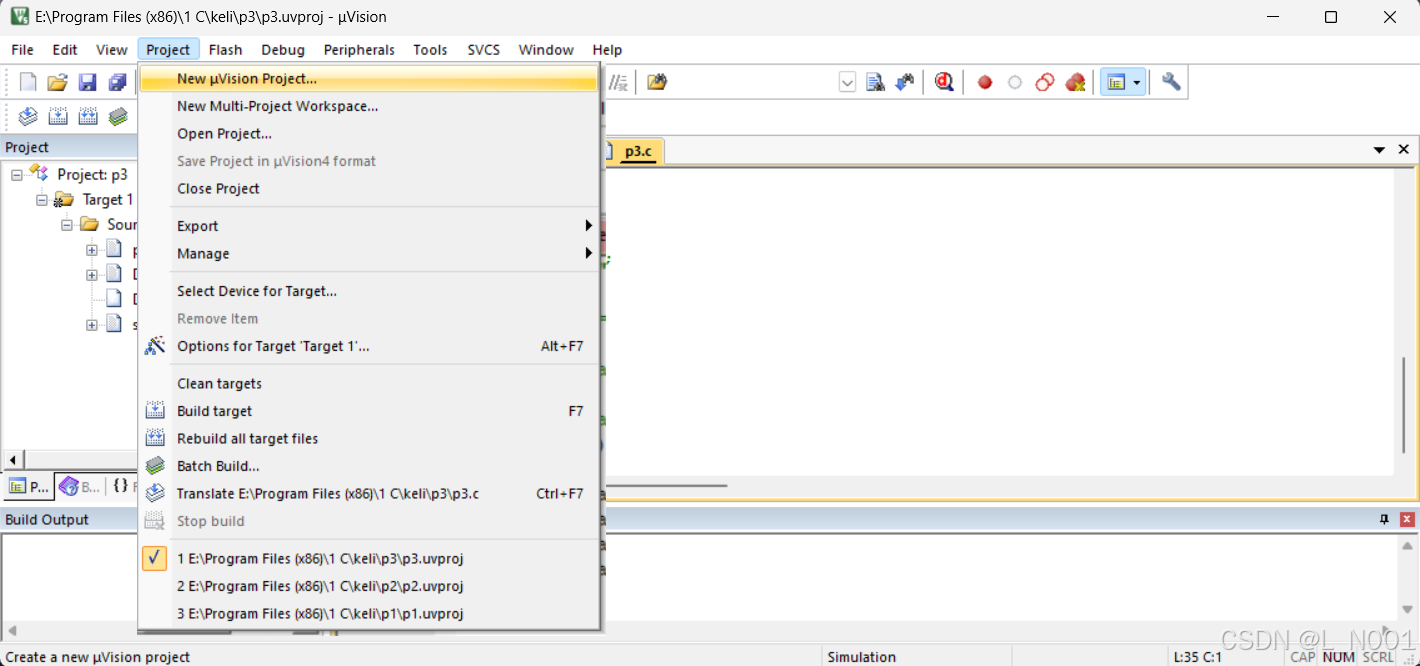

一、创建新项目

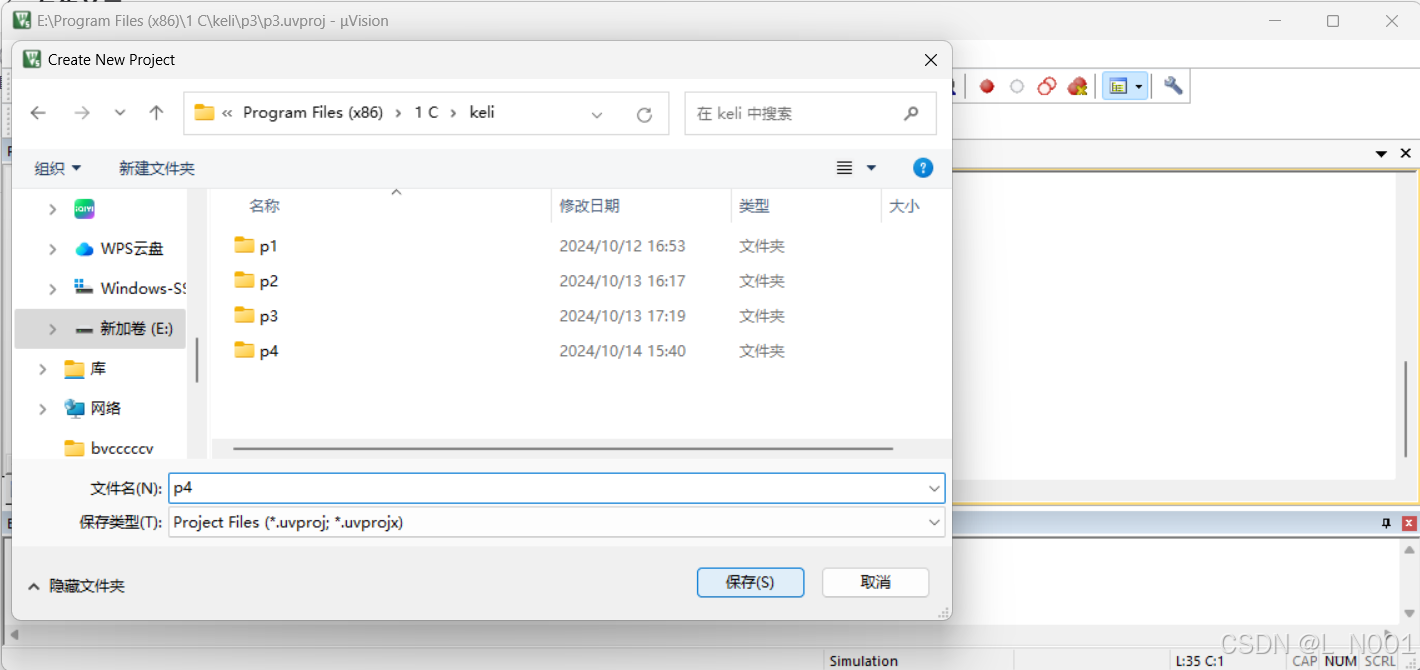

将文件存在单独文件夹中

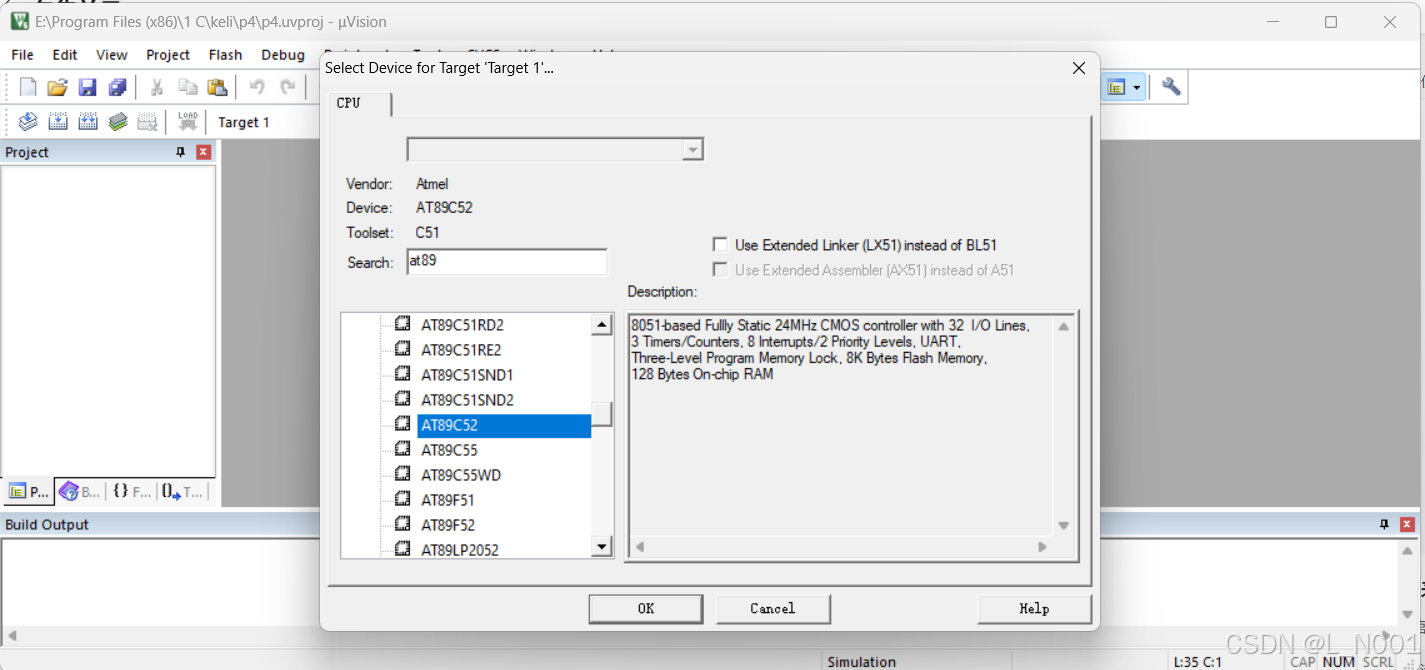

根据不同的单片机类型，选择不同的Device。51单片机选择AT89C52

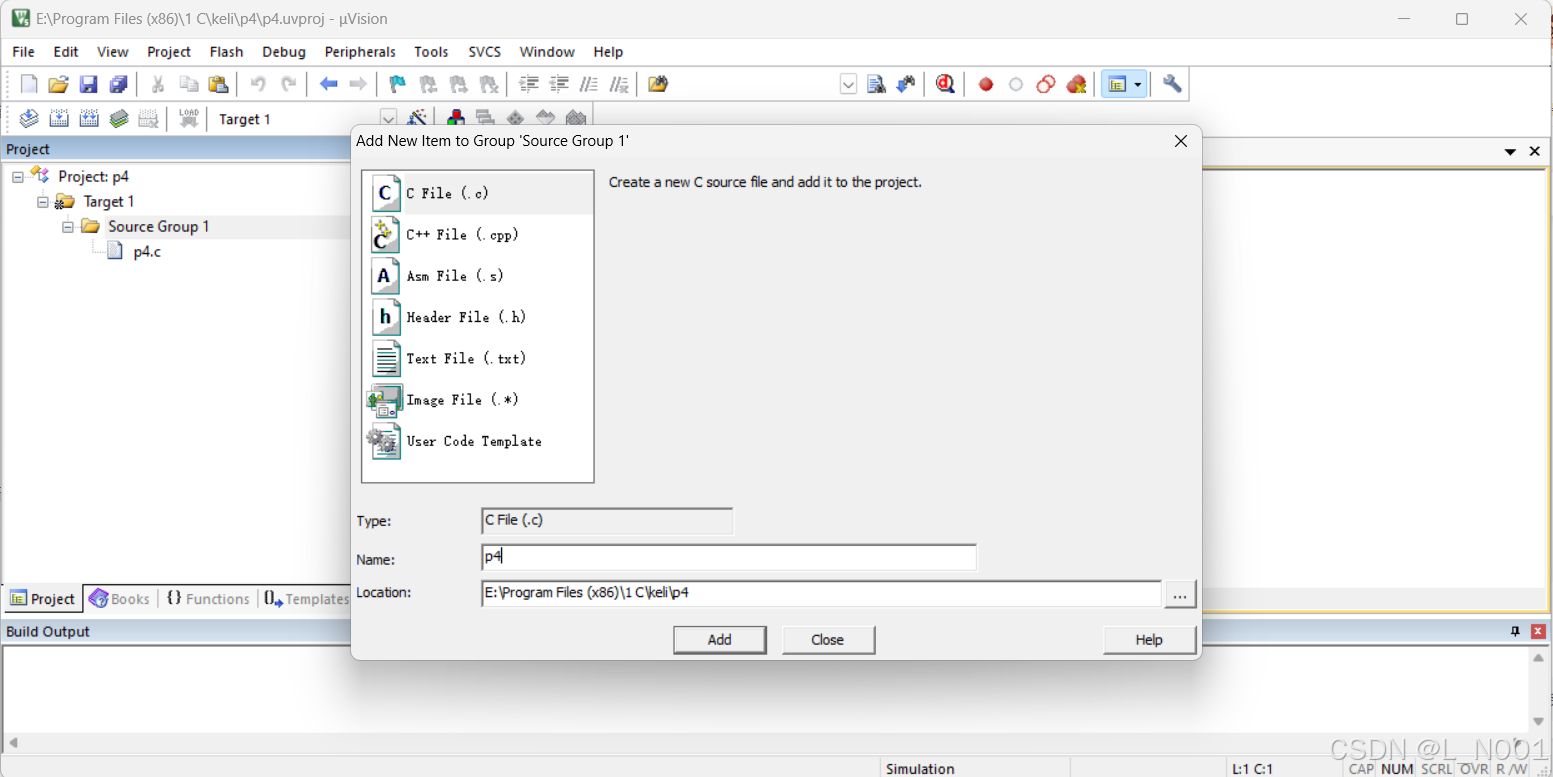

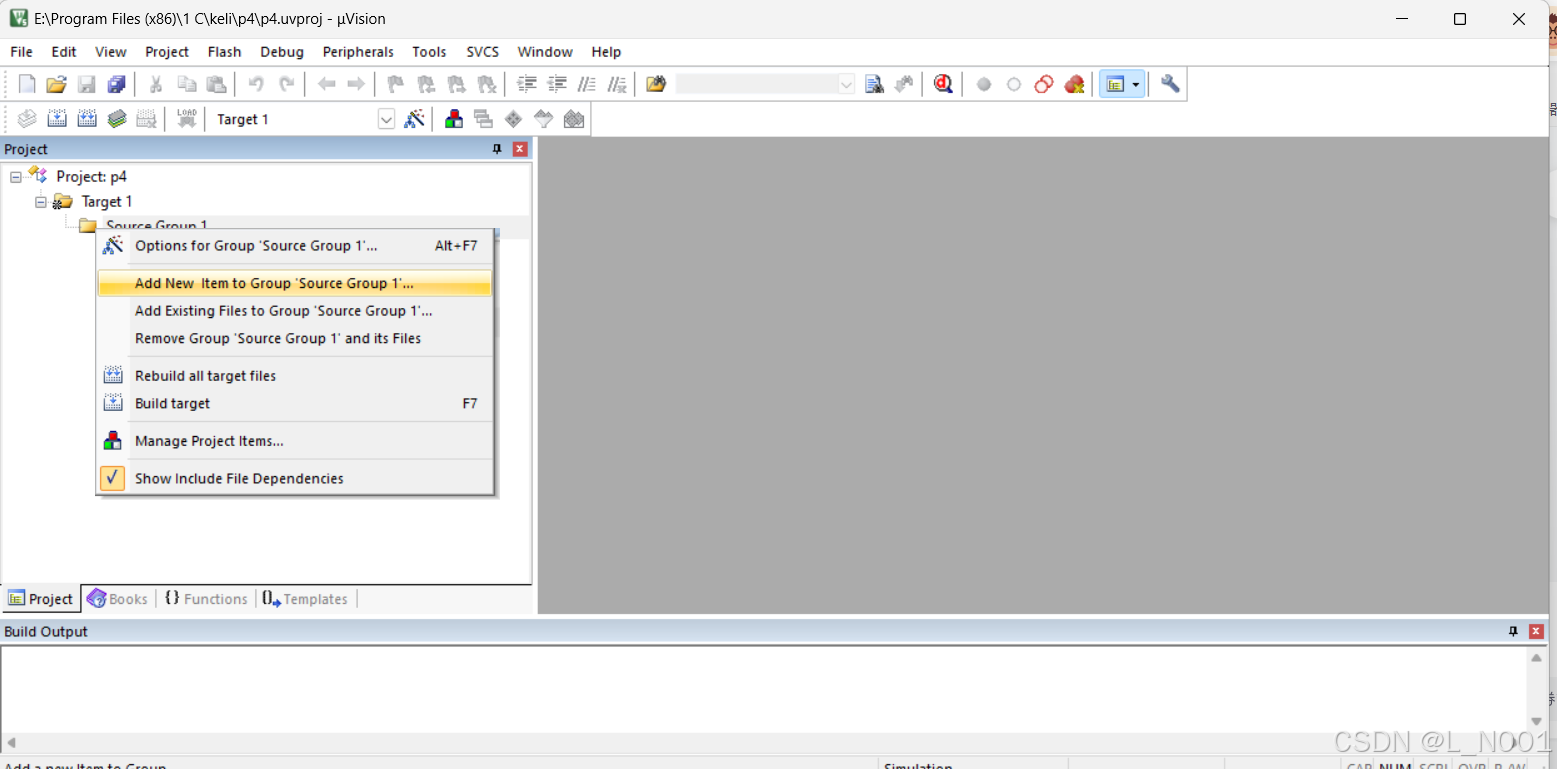

在Project——Target——Group中创建源文件（.c）

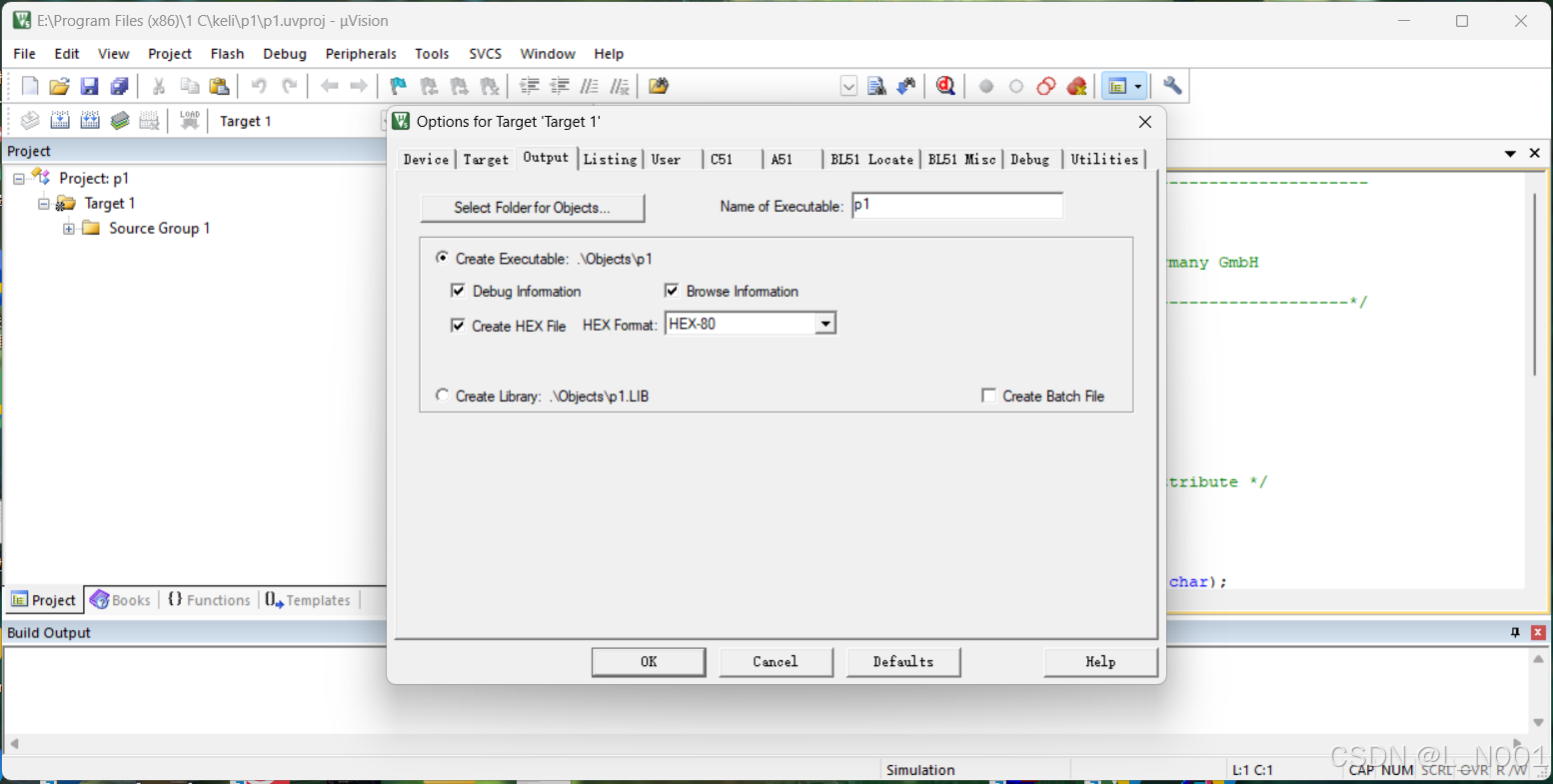

在Options——Target中勾选“Create HEX File”

二、以控制管脚的电平控制电子元件

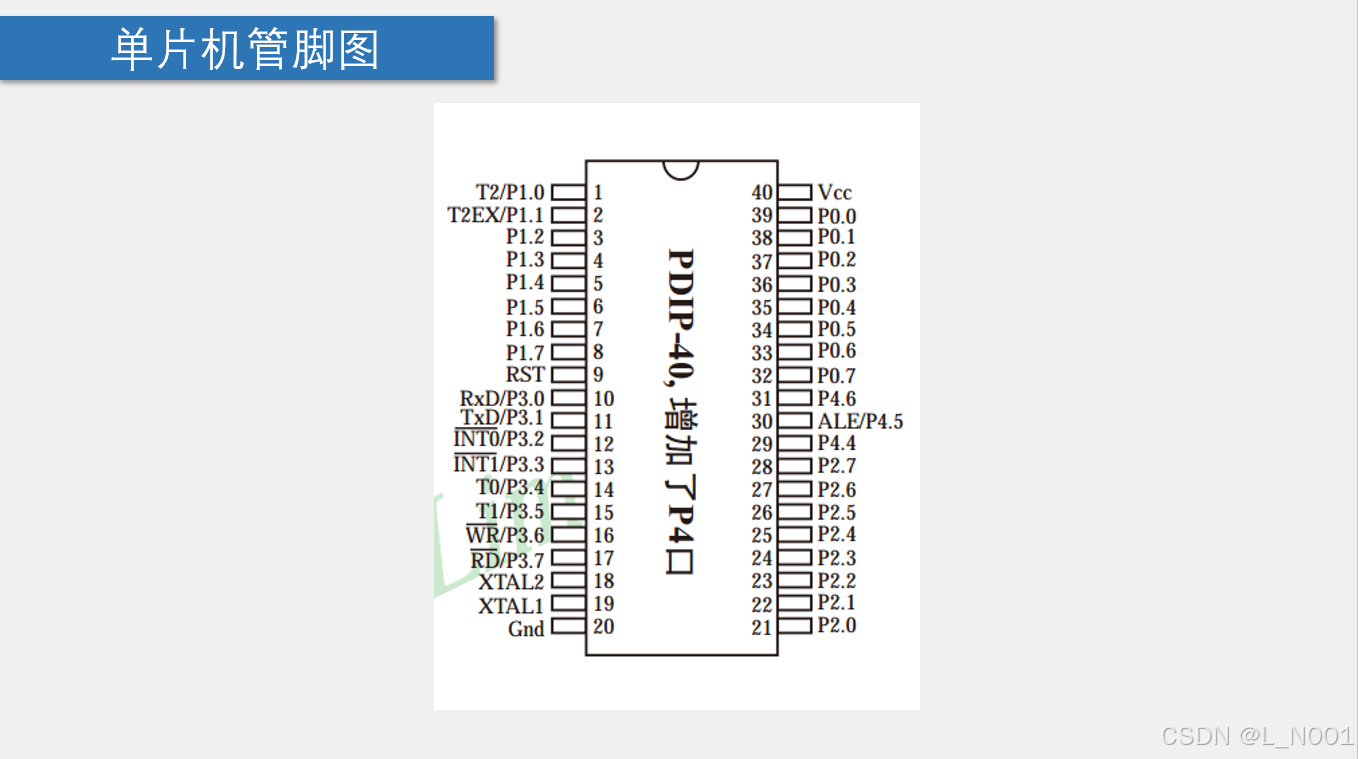

1、管脚：单片机的MCU伸出许多管脚与其他电子元件相连，以其作为通道传递信息（电）

（如下P (N.n)）

2、二进制与电平

2.1、机器语言：在计算机（MCU是其中一种）中，以二进制（0101011）存储数据

2.2、电平：以高电平（电压大于0）对应1，低电平（接地，电压为0）对应0

3.电器的通断

3.1、当电器的一端为低电平，另一边为高电平时，电器连通。

而当两端电平相同时，断开。

3.2、因此，只需控制MCU在对应的管脚处输出0/1，即可控制对应电器的通断

三、编写程序控制管脚

1、包含设备对应的头文件

#include <REGX52.H>
#include <INTRINS.H>

2、控制单独管脚

P2_0 = 0
P2_1 = 0
P2_2 = 0

3、控制多个相关管脚

3.1、多个具有相似功能管脚的通常会被集成为一个“大管脚”（如上的P2），方便操作

3.2、“大管脚”的控制方式：

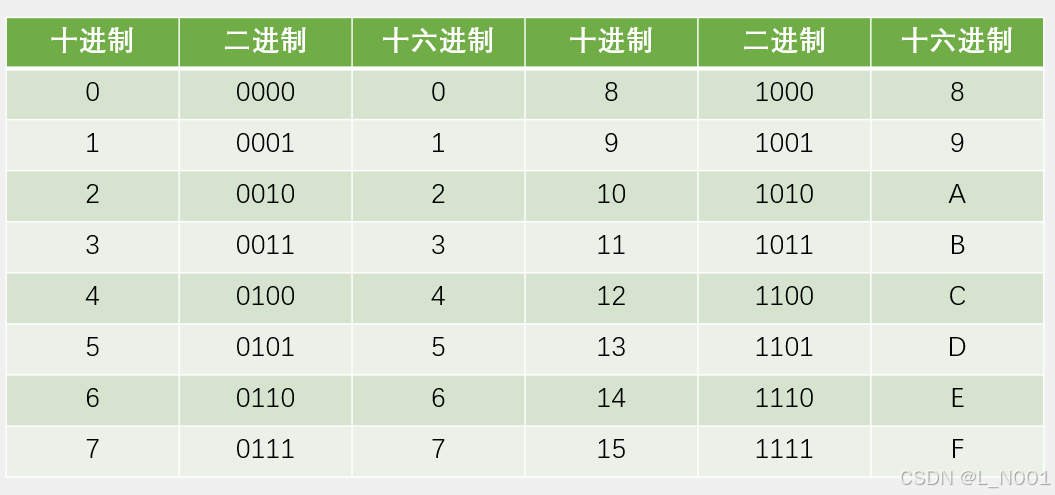

3.2.1、十六进制：二进制每4个转化为一个十六进制数

（在编程中以0x开头的数表示十六进制数）

3.2.2、通常一个“大管脚”包含8个管脚，因此需要2个十六进制数来表示

P2 = 0xFF

3.2.3、高位对高位，低位对低位

P2 = 0xB6 = 1  0  1  1  0  1  1  0
            |     |        |     |
            |     |        |     |
            |     |        |     |
          P2_7   P2_6     P2_2  P2_0

四、独立按键控制LED灯

#include <REGX52.H>
#include <INTRINS.H>
void Delay(int ms)		//@11.0592MHz
{
	int n;
	unsigned char i, j;
for( n = 0;n<ms;n++)
	{
	_nop_();
	_nop_();
	_nop_();
	i = 11;
	j = 190;
	do
	{
		while (--j);
	} while (--i);
}
}


void main()
{
	int two,yiwei = 0x01;
	while(1)
	{
		if(P3_1 == 0)
		{
			Delay(20);
			while(P3_1 == 0)
			{
			}
				Delay(20);
				two++;
				P2 = ~two;
		}
			if(P3_2 == 0)
		{
			Delay(20);
			while(P3_2 == 0)
			{
			}
				Delay(20);
				P2 = ~yiwei;
				if(yiwei == 0x80)
				{
					yiwei = 0x01;

				}
				else
				{
				yiwei = yiwei<<1;
				}
		}
	}
}
