第一部分、前言
1、效果图
先来展示一波，是不是你想要的效果，我赌一定是，不是你发我一百块。
频率10KHz的正弦波图片对焦后图片周围就是黑的，可以看

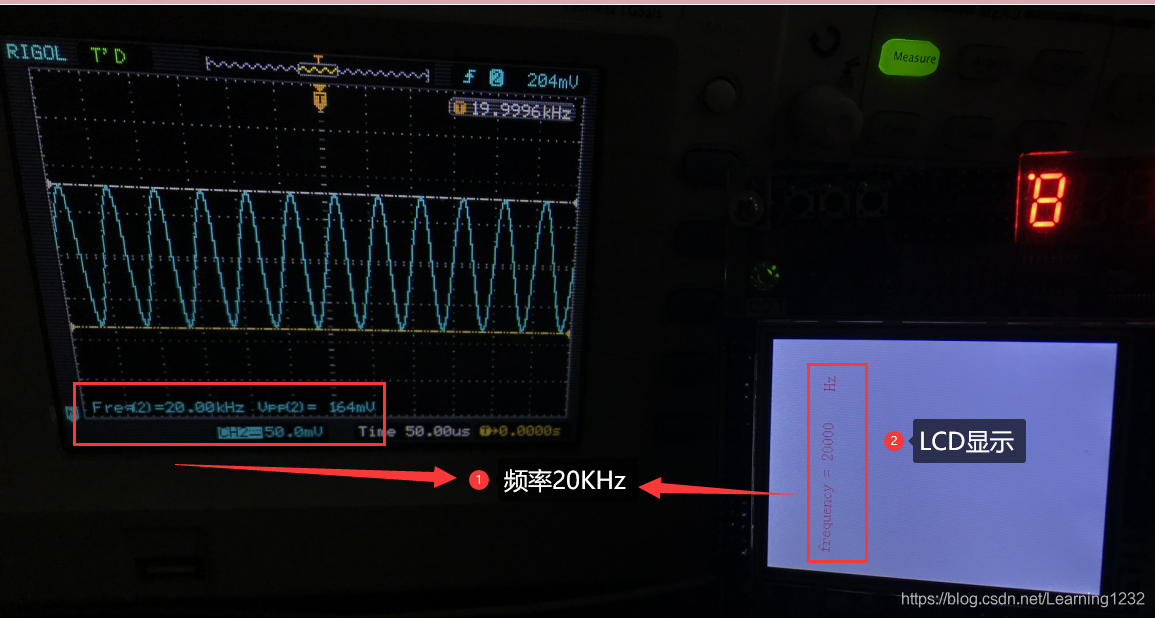

频率20KHz的正弦波

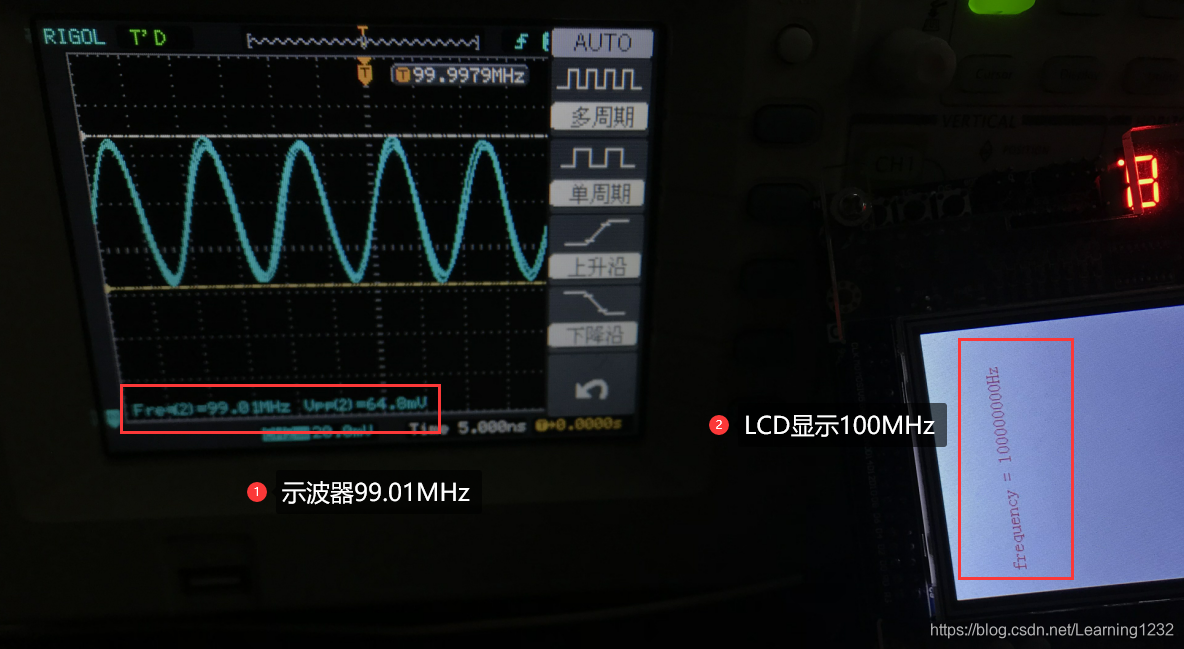

频率100MHz的正弦波
2、选题原因
《SOPC技术及应用》这门课程在13周全部结束了，从刚开始烧录第一个工程到自己搭建软核再到现在动手调试模块，其实时间很短，但是收获很多。也确实发现了老师开课说的第一句话：“STM32能做的FPGA都能做，FPGA能做的STM32绝对做不了！”的含义。
当然学完了，老师就要布置考试作业，然后昨天（11月28号）上午1-2节课就是抽签选题。老师的题库一共33道题，以抽签的方式决定选题。其中题库前五题是稍难题，后面题为一般题。老师选题时说：“前五题有自告奋勇的可以自己选”。以我的2G网速的脑资质，兄弟们当然懂了，我当时啪的一下就站起来了，很快啊，上去就是和老师说：“老师，我选第五题”。老师说：“很好！”
然后我在当天晚上6:45我就拍视频发给老师了。
3、闲话
这里还是想说一下，其实一开始做笔记，并不是自己的意愿，我是个学完就喜欢丢的人，但是因为同班上还有自己的❤，所以我就一步一步的把自己的操作过程记录下来，然后备注好发给她看。所以兄弟们，你们只是捡了个臭而已。
开个玩笑，因为后来发现写的还可以，但是有些地方还不够，然后我在复习周就从头又仔细搞了一遍，重新截图，很认真，浪费了我不少时间，就是为了方便兄弟们。（说这些话的目的就是就是想让看这篇文章的兄弟们点赞收藏评论🐶🐶🐶！）最后，第一次写一个系列的教程，或者说学习笔记，还是希望你们好好体贴一下，让我坚持下去。
还有希望兄弟们加后面的群，群里面有耗子尾汁，能治颈椎病！
第二部分、AD9854的储备知识

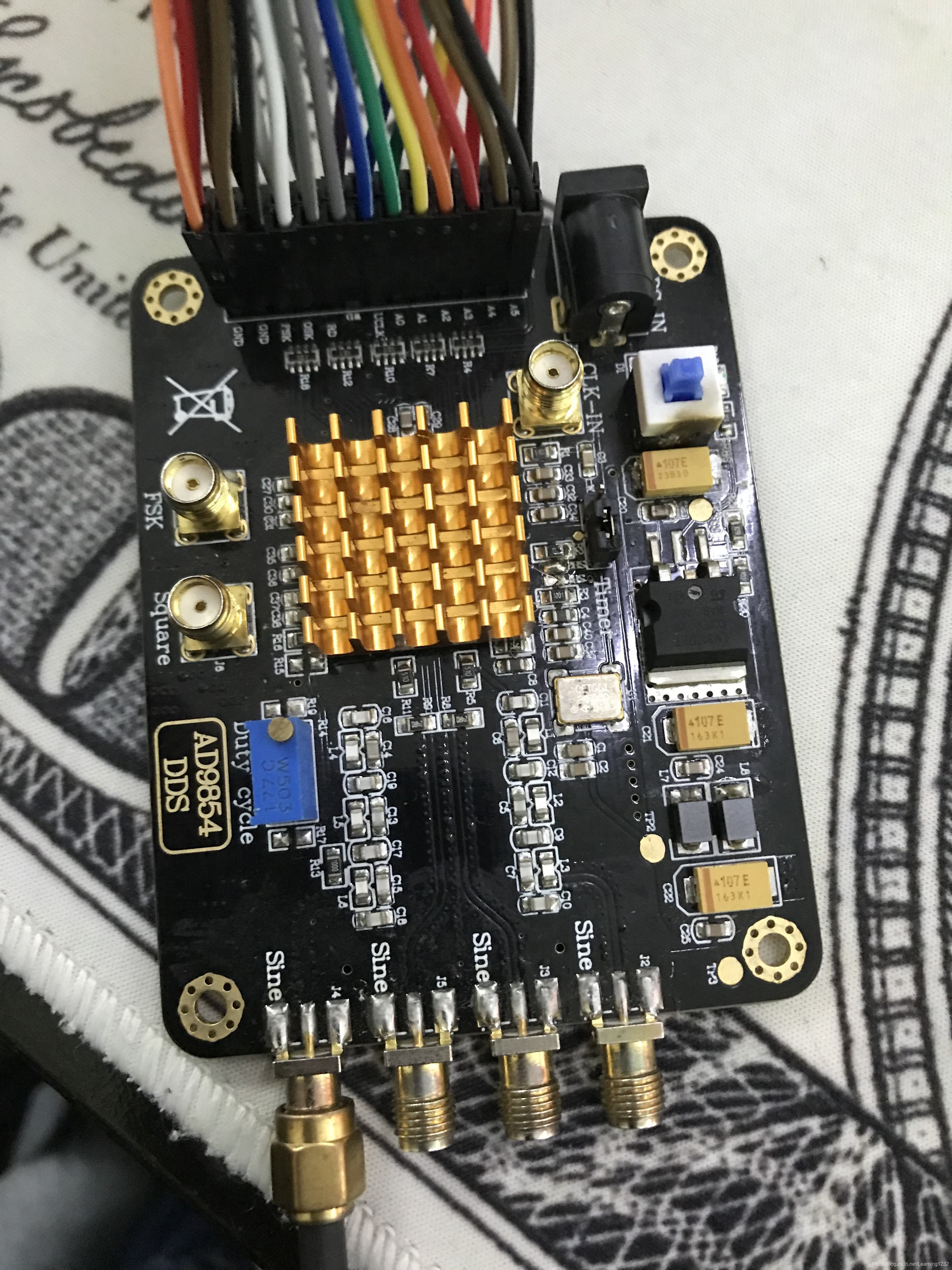

1、AD9854用来干嘛的
拿到一个模块，你先要看他的技术手册，明白它是干嘛用的。
首先AD9854是一个高速DDS模块，可以比喻成模块化的信号发生器，能产生频率在0~150MHz，幅值在0~500mV的正弦波，况且频率和幅值是通过程序控制的，高级不？简直是DDS模块界的马老师。
2、AD9854的详细介绍
我说当然没有AD9854的模块手册说得好，资料在后面，但是先接着往下看，先别急着去找资料，默认你已经了解这个模块了。（注意：我后面所有的资料都放在一个文件夹哈。）
3、AD9854注意事项
注意：我这里只说几个最重要的。
（1）模块供电： 7~9V（千万别烧了，模块很贵的，想想一个星期的饭钱）
（2）模块驱动电流： 600mA左右
（3）模块最大输出幅值： 500mVPP左右（正弦波， 可调， 频率越高， 最大输出电压越低），4.5VPP左右（方波， 不可调）
第三部分、我的题目要求
1、题目文字描述
使用sopc技术调成功ad9854或者ad9851模块，能够在lcd上显示输出的正弦信号的频率。

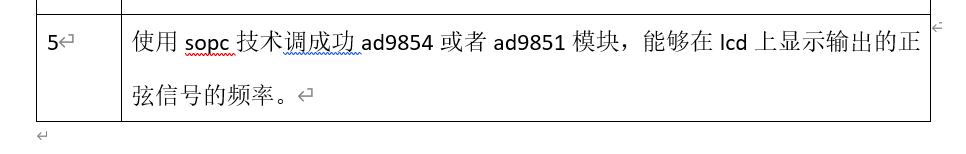

2、图片
这是从老师题库中截图过来的。我不知道题库能不能上传，我没问老师，所以就暂时不传。
3、思路
AD9854拿到手，无非就是移植驱动代码，再控制几个PIO。然后驱动代码哪里有呢？巧了我之前用STM32调试过AD9854，我直接移植我之前的代码就可以了 “🐶” “🐶” “🐶”。
关于STM32的工程我准备再出一个STM32的系列教程，如果这个系列的效果好，不然就算了，不想挨骂。嘿嘿！
第四部分、我的工程代码
1、软核的搭建
这里面我一共定义六个PIO核，然后红色方框上面的是LCD的IP核等，我还是基于我开发板自带例程改的，关于自带例程怎么改，在哪里我前面的【NiosII学习】系列中详细的讲述了。回去看一下哈。
2、顶层文件的代码
module AC620_GHRD(
input wire clk, // clk.clk
input wire reset_n, // reset.reset_n
output wire lcd_rst, // lcd_rst.export
output wire lcd_rd_n, // lcd_rd.export
output wire lcd_bl, // lcd_bl.export
output wire lcd_wr_n, // lcd_wr.export
output wire lcd_rs, // lcd_rs.export
output wire lcd_cs_n, // lcd_cs.export
inout wire [15:0] lcd_data, // lcd_db.export
output wire sdram_clk, // sdram_clk.clk
output wire [11:0] sdram_addr, // sdram.addr
output wire [1:0] sdram_ba, // .ba
output wire sdram_cas_n, // .cas_n
output wire sdram_cke, // .cke
output wire sdram_cs_n, // .cs_n
inout wire [15:0] sdram_dq, // .dq
output wire [1:0] sdram_dqm, // .dqm
output wire sdram_ras_n, // .ras_n
output wire sdram_we_n, // .we_n
input wire uart_0_rxd, // uart_0.rxd
output wire uart_0_txd, // .txd
output wire epcs_dclk, // epcs.dclk
output wire epcs_sce, // .sce
output wire epcs_sdo, // .sdo
input wire epcs_data0, // .data0
output wire [13:0] pio_c,
output wire rst,
output wire uclk,
output wire wd,
output wire rd,
output wire osk,
output wire fsk
);
mysystem u0 (
.clk_clk (clk), // clk.clk
.reset_reset_n (reset_n), // reset.reset_n
.uart_0_rxd (uart_0_rxd), // uart_0.rxd
.uart_0_txd (uart_0_txd), // .txd
.epcs_dclk (epcs_dclk), // epcs.dclk
.epcs_sce (epcs_sce), // .sce
.epcs_sdo (epcs_sdo), // .sdo
.epcs_data0 (epcs_data0), //
.lcd_rst_export (lcd_rst), // lcd_rst.export
.lcd_bl_export (lcd_bl), // lcd_bl.export
.lcd_wr_n (lcd_wr_n), // lcd.wr_n
.lcd_rd_n (lcd_rd_n), // .rd_n
.lcd_data (lcd_data), // .data
.lcd_rs (lcd_rs), // .rs
.lcd_cs_n (lcd_cs_n), //
.sdram_clk_clk (sdram_clk), // sdram_clk.clk
.altpll_0_phasedone_conduit_export (), // altpll_0_phasedone_conduit.export
.altpll_0_locked_conduit_export (), // altpll_0_locked_conduit.export
.altpll_0_areset_conduit_export (), // altpll_0_areset_conduit.export
.sdram_addr (sdram_addr), // sdram.addr
.sdram_ba (sdram_ba), // .ba
.sdram_cas_n (sdram_cas_n), // .cas_n
.sdram_cke (sdram_cke), // .cke
.sdram_cs_n (sdram_cs_n), // .cs_n
.sdram_dq (sdram_dq), // .dq
.sdram_dqm (sdram_dqm), // .dqm
.sdram_ras_n (sdram_ras_n), // .ras_n
.sdram_we_n (sdram_we_n), // .we_n
.pio_c_export (pio_c), // pio_c.export
.rst_export (rst), // rst.export
.uclk_export (uclk), // uclk.export
.wd_export (wd), // wd.export
.rd_export (rd), // rd.export
.osk_export (osk), // osk.export
.fsk_export (fsk) // fsk.export
);
endmodule3、Ecplise代码
/*
* main.c
*
* Created on: 2020年11月28日
* Author: dpt
*/
#include "lcd9341.h"
#include "unistd.h"
#include "stdint.h"
#include "system.h"
#include "alt_types.h"
#include "altera_avalon_pio_regs.h"
#include <stdio.h>
#include "io.h" //函数类型
//函数声明
void AD9854_WR_Byte(alt_u32 addr,alt_u32 dat);
void AD9854_Init(void);
void AD9854_SetSine_double(double Freq,u_int Shape);
//12倍倍频
#define CLK_Set 12
const unsigned long Freq_mult_ulong = 1172812;
const double Freq_mult_doulle = 1172812.402961067;
alt_u32 dat1,dat2;
//AD9854的写寄存器
void AD9854_WR_Byte(alt_u32 addr,alt_u32 dat)
{
dat1= dat|(addr<<8);
IOWR_ALTERA_AVALON_PIO_DATA(PIO_C_BASE, (dat1&0x3fff)|((dat1^0x3fff)<<16));
IOWR_ALTERA_AVALON_PIO_DATA(WD_BASE, 0);
IOWR_ALTERA_AVALON_PIO_DATA(WD_BASE, 1);
}
//AD9854的初始化
void AD9854_Init(void)
{
IOWR_ALTERA_AVALON_PIO_DATA(WD_BASE, 1);//将读、写控制端口设为无效
IOWR_ALTERA_AVALON_PIO_DATA(RD_BASE, 1);
IOWR_ALTERA_AVALON_PIO_DATA(UCLK_BASE, 0);
IOWR_ALTERA_AVALON_PIO_DATA(RST_BASE, 1);//复位AD9854
IOWR_ALTERA_AVALON_PIO_DATA(RST_BASE, 0);
AD9854_WR_Byte(0x1d,0x00); //关闭比较器
AD9854_WR_Byte(0x1e,CLK_Set); //设置系统时钟倍频
AD9854_WR_Byte(0x1f,0x00); //设置系统为模式0，由外部更新
AD9854_WR_Byte(0x20,0x60); //设置为可调节幅度，取消插值补偿
IOWR_ALTERA_AVALON_PIO_DATA(UCLK_BASE, 1);//更新AD9854输出
IOWR_ALTERA_AVALON_PIO_DATA(UCLK_BASE, 0);
}
//频率转换函数
alt_u8 FreqWord[6];
void AD9854_SetFreq_double(double Freq)
{
unsigned long Low32;
unsigned int High16;
double Temp=Freq_mult_doulle; //23ca99为2的48次方除以120M
Freq*=(double)(Temp);
High16 =(int)(Freq/4294967295); //2^32 = 4294967295
Freq -= (double)High16*4294967295;
Low32 = (unsigned long)Freq;
FreqWord[0]=Low32;
FreqWord[1]=Low32>>8;
FreqWord[2]=Low32>>16;
FreqWord[3]=Low32>>24;
FreqWord[4]=High16;
FreqWord[5]=High16>>8;
}
//设置想要产生正弦波的函数
void AD9854_SetSine_double(double Freq,unsigned int Shape)
{
u_char count=0;
u_char Adress;
Adress=0x04; //选择频率控制字1地址的初值
AD9854_SetFreq_double(Freq); //频率转换
for(count=6;count>0;) //写入6字节的频率控制字
{
AD9854_WR_Byte(Adress++,FreqWord[--count]);
}
AD9854_WR_Byte(0x21,Shape>>8); //设置I通道幅度
AD9854_WR_Byte(0x22,(u_char)(Shape&0xff));
AD9854_WR_Byte(0x23,Shape>>8); //设置Q通道幅度
AD9854_WR_Byte(0x24,(u_char)(Shape&0xff));
IOWR_ALTERA_AVALON_PIO_DATA(UCLK_BASE, 1);//更新AD9854输出
IOWR_ALTERA_AVALON_PIO_DATA(UCLK_BASE, 0);
}
int main()
{
int fre = 10000;//频率范围1Hz~120MHz
int Vpp = 200; //幅值0~500mv
char a1[10]={};
LCD9341_Init();
AD9854_Init();
AD9854_SetSine_double(fre,8.19*Vpp);
sprintf(a1,"%d",fre);
while(1)
{
POINT_COLOR=RED;
LCD_ShowString(20,50,"frequency = ");
LCD_ShowString(116,50,a1);
LCD_ShowString(188,50,"Hz");
usleep(2000000);
}
}第五部分、总结
1、实现功能阐述
我可以通过FPGA控制我想产生的正弦波频率和幅值。
2、结果演示
结果演示视频我已经拍好视频和其他文件夹打包放在一起，你也可以点击这里看一下演示效果（https://live.csdn.net/v/121225）这里只放图片。
3、接线图
我FPGA（小梅哥AC620）上面引脚的接法。
4、完整工程
啪的一下，很快啊，又到了嫖嫖怪的时间了。然后所有的文件我都放在同一个文件夹，包括我看的资料，我的工程，我参考的工程，视频演示等。有需要的小伙伴扫码进群下载、或者直接留下邮箱我悄悄发给你、或者点击这个链接下载（【NiosII训练】第一篇、FPGA驱动AD9854基础篇：https://download.csdn.net/download/Learning1232/13693204），老板大气。
