【ZYNQ入门】第十篇、基于FPGA的图像白平衡算法实现

目录

第一部分、关于白平衡的知识

1、MATLAB 自动白平衡算法的实现

1.1、matlab代码

1.2、测试效果

1.3 测试源图

2、为什么摄像头采集的图像要做白平衡

3、自动白平衡算法总结

4、FPGA设计思路

4.1、实时白平衡的实现

4.2、计算流程优化思路

第二部分、硬件实现

1、除法IP核的调用方法

2、乘法IP核的调用方法

3、verilog代码

第三部分、实现结果

1、白平衡前后对比

2、总结

---

第一部分、关于白平衡的知识

1、MATLAB 自动白平衡算法的实现

        大家先测试下面这段自动白平衡MATLAB代码，代码来源于以下这篇博客，我只不过加上了注释，更多细节请大家参考这篇博客：图像白平衡原理及实现-CSDN博客

1.1、matlab代码

%%白平衡与色温紧密相关，不同色温光源下图像会呈现不同程度的偏色
%%由于人眼独特的适应性，在不同光照条件下观看物体时不会出现偏色，而就没这么先进了
%%蓝色光色温高，红色光色温低
%CSDN：https://blog.csdn.net/helimin12345/article/details/78255669

clc;
clear all;
close all;

tic;%用来记录程序的使用时间，tic 程序 toc

% imgSrc = imread('green1.jpg');
imgSrc = imread('test2.png');
%定义一个与图像大小一样的三位变量
imgDst = imgSrc;
%将RGB三个通道的数据进行分离
imgR = imgSrc(:,:,1);%单个通道的数据默认 uint8（0~255）
imgG = imgSrc(:,:,2);
imgB = imgSrc(:,:,3);
%对RGB三个通道的像素求均值，相当于mean( mean( A ) ) 即对整一个矩阵求像素平均值
RAve = mean2(imgR);
GAve = mean2(imgG);
BAve = mean2(imgB);
aveGray = (RAve + GAve + BAve) / 3;%比较系数
%计算三个通道的增益系数
RCoef = aveGray / RAve;
GCoef = aveGray / GAve;
BCoef = aveGray / BAve;
%使用增益系数来调整原始图
%注意：其实这里应该是存在一个比较的过程（小于255，那就是当前值；大于255，那就等于255），只不过uint8超出了255自动溢出了
%巧妙的运用溢出，会减少很多计算量
RCorrection = RCoef * imgR;
GCorrection = GCoef * imgG;
BCorrection = BCoef * imgB;
%白平衡后的图像
imgDst(:,:,1) = RCorrection;
imgDst(:,:,2) = GCorrection;
imgDst(:,:,3) = BCorrection;
%显示两张图片
figure(1),imshow(imgSrc),title('original image');
figure(2),imshow(imgDst),title('white balanced image');

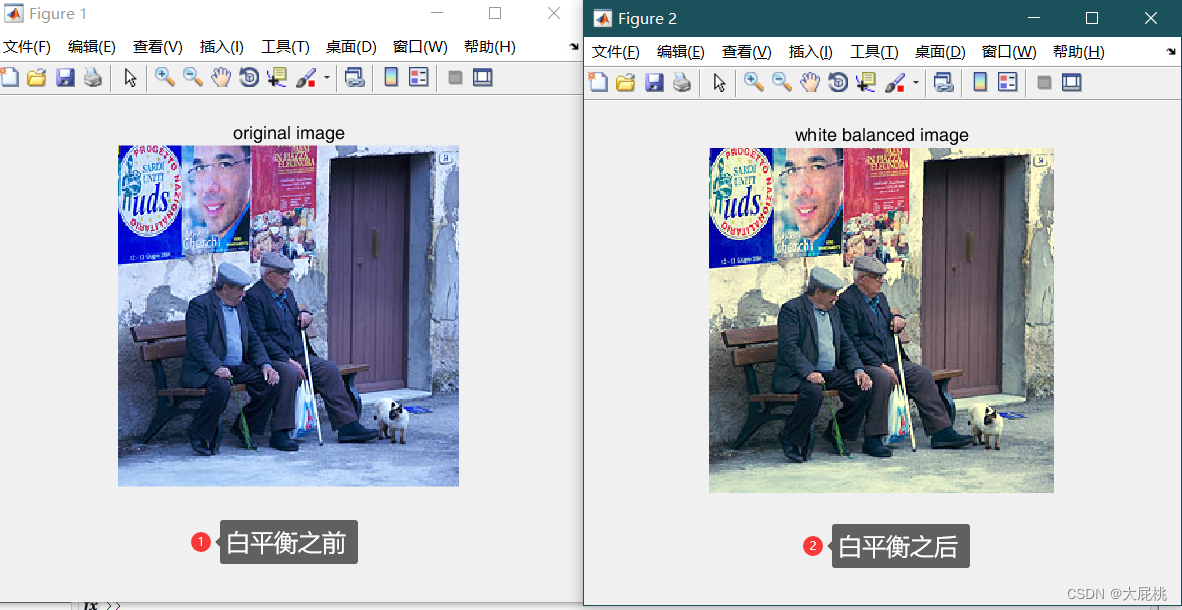

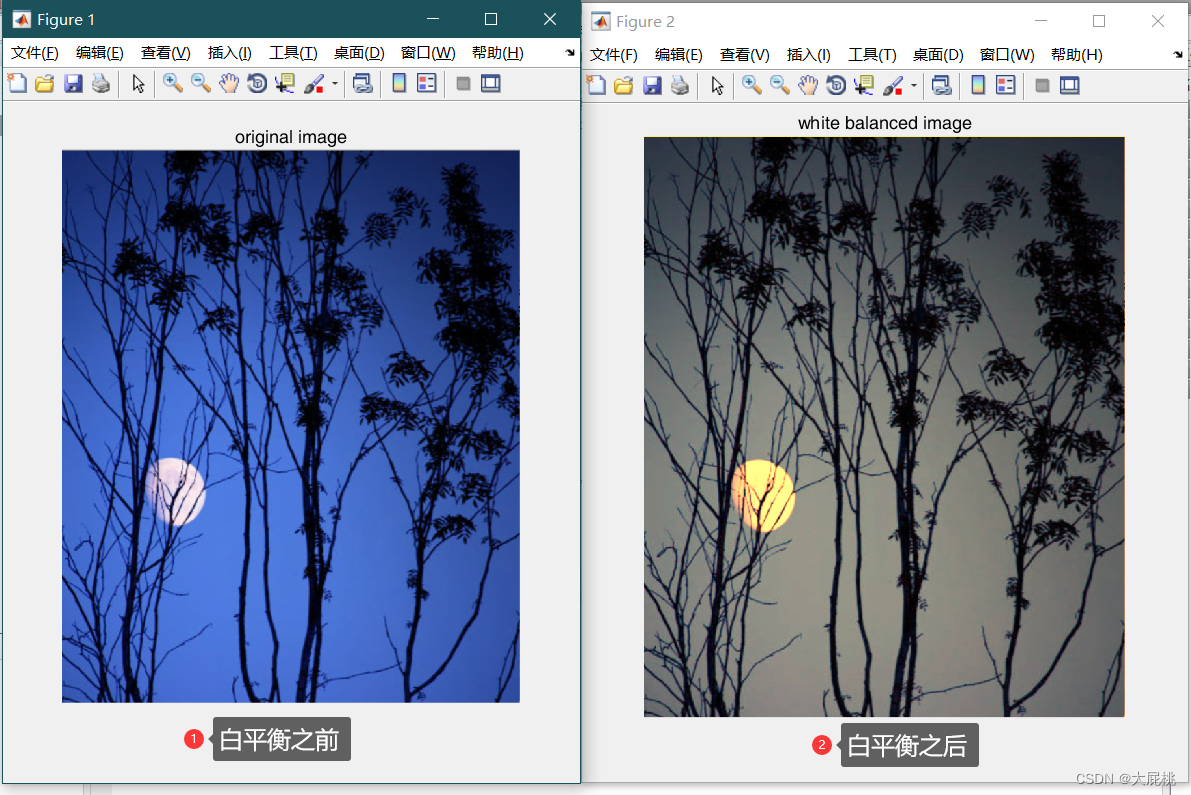

1.2、测试效果

        关于这两张测试照片，我也会放在文末。先看效果

1.3 测试源图

        我也是网上从别人博客保存的，找不到原博客了😂

2、为什么摄像头采集的图像要做白平衡

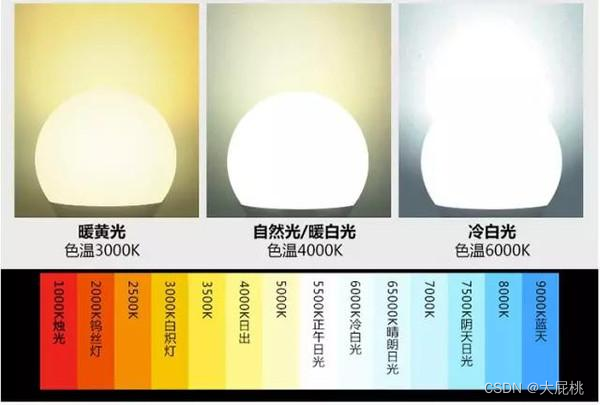

        人眼对白色很敏感， 在不同色温下，都能准确判断出白色。例如下面那张图，色温比较高的时候会偏蓝，色温比较低的的时候会偏红。

        当摄像头在不同色温的光源下，采集的图像会出现不同程度的偏色，与人眼看到的颜色不一致，因此需要进行白平衡处理。（还有一点，就是我感觉CMOS摄像头就算在正常光源下，采集的图像也是偏绿的，不知道是不是因为选用的Bayer转RGB的算法太垃圾了，还是什么别的原因。关于Bayer转RGB的算法大家可以看这篇：基于FPGA的Bayer转RGB算法实现）

        但是目前稍微好一点的摄像头模组，都包含了自动白平衡算法，都不需要做处理。

3、自动白平衡算法总结

        把上面的matlab代码仔细读几遍，读明白之后，总结出白平衡算法的步骤：

step1、分别对图像的R、G、B三通道的数据进行求和得到Rsum、Gsum、Bsum；

step2、获取图像的R、G、B三通道的平均值Rv，Gv，Bv；imag_width：当前图像的宽，

imag_high：当前图像的高度。

                        Rv  = Rsum /（imag_width*imag_high）

                        Gv  = Gsum /（imag_width*imag_high）

                        Bv  =  Bsum /（imag_width*imag_high）

step3、将求得的Rv、Gv、Bv 进行加和取平均值，得到Kv = (Rv + Gv + Bv) / 3；

step4、分别将R、G、B三通道的数据带入公式进行计算，得到新的值

                        R通道： Rnew = R * Kv / Rv； if(Rnew >255) Rnew = 255;

                        G通道：Gnew  = G * Kv / Gv；if(Gnew >255) Gnew = 255;

                        B通道： Bnew  = B * Kv / Bv； if(Bnew >255) Bnew  = 255;

step5、最后将计算后的图片显示出来，便是白平衡后的图像。

4、FPGA设计思路

4.1、实时白平衡的实现

        FPGA的摄像头采集的是实时的图像数据，每秒采集30帧，那么如何将FPGA获取的图像进行白平衡处理呢？

        解决办法：就是计算当前帧图像的Rv，Gv，Bv，Kv将计算的结果留给下一帧图像使用，下一帧的Rv，Gv，Bv，Kv计算结果又给下下一帧使用...一直循环，就实现了实时的图像白平衡处理。

4.2、计算流程优化思路

        正常情况下，进行除法可以调用除法IP核来解决。但是当除数很大且接近于2^N时，这时就可以用截位的方式来代替除法核。

        例如对于分辨率为1920*1080图片，Rv  = Rsum /（1920*1080），而1920*1080 = 2,073,600非常接近于2^21 = 2,097,152。

        如果我用2^21次幂来代替1920*1080，那么只需要去除Rsum的低21位即可，直接截位，都不需要移位。这这，太牛逼了！！！

计算误差方法：由于误差很小，而且对于图像处理也不需要那么高的精度，所以该方法可行。

(2^21 - (1920*1080)) / (1920*1080)

= (2,097,153 - 2,073,600) / 2,073,600

≈ 0.0113585 ≈ 1.14%

第二部分、硬件实现

1、除法IP核的调用方法

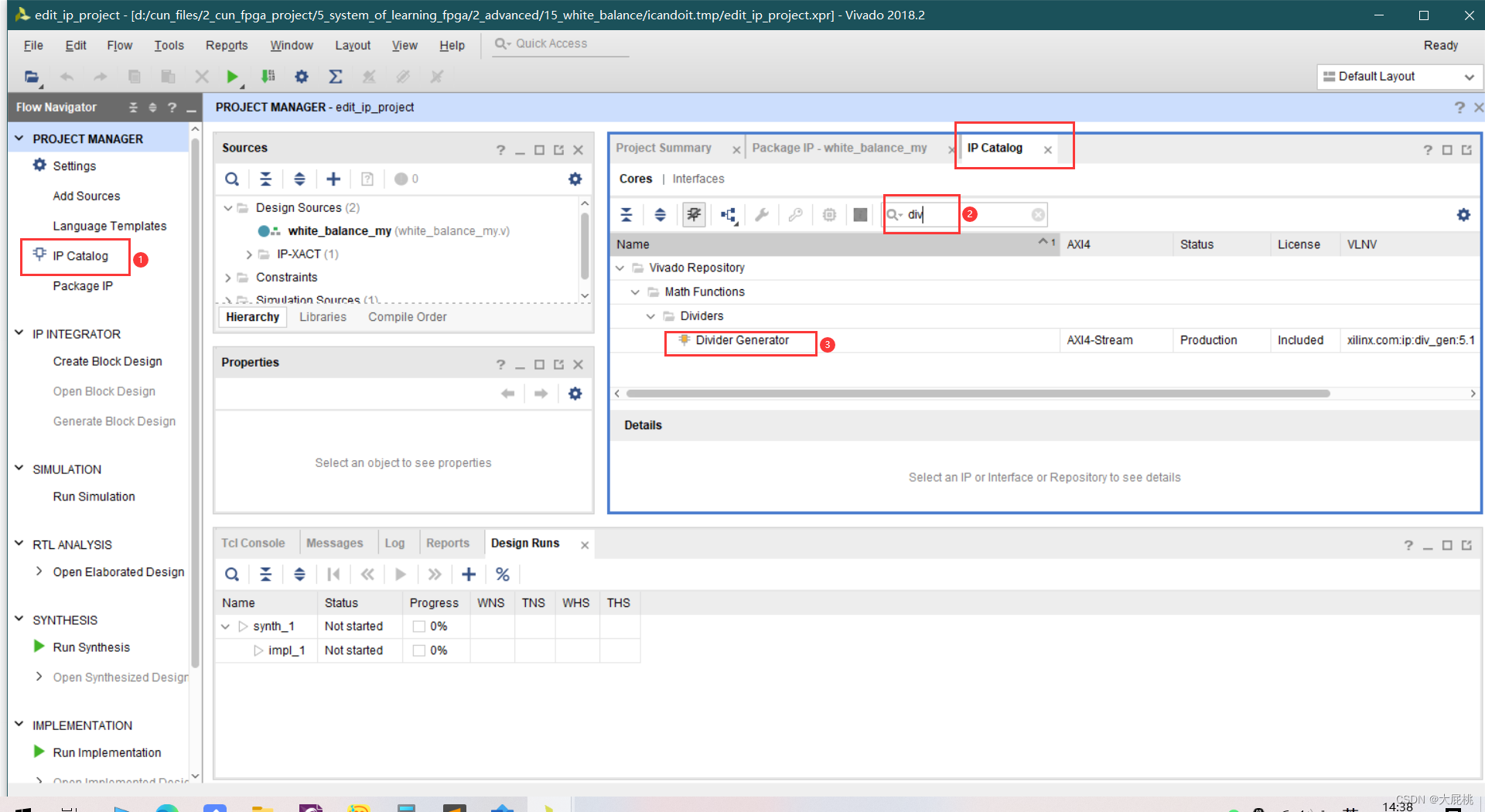

 第一步、搜索，输入divider generator

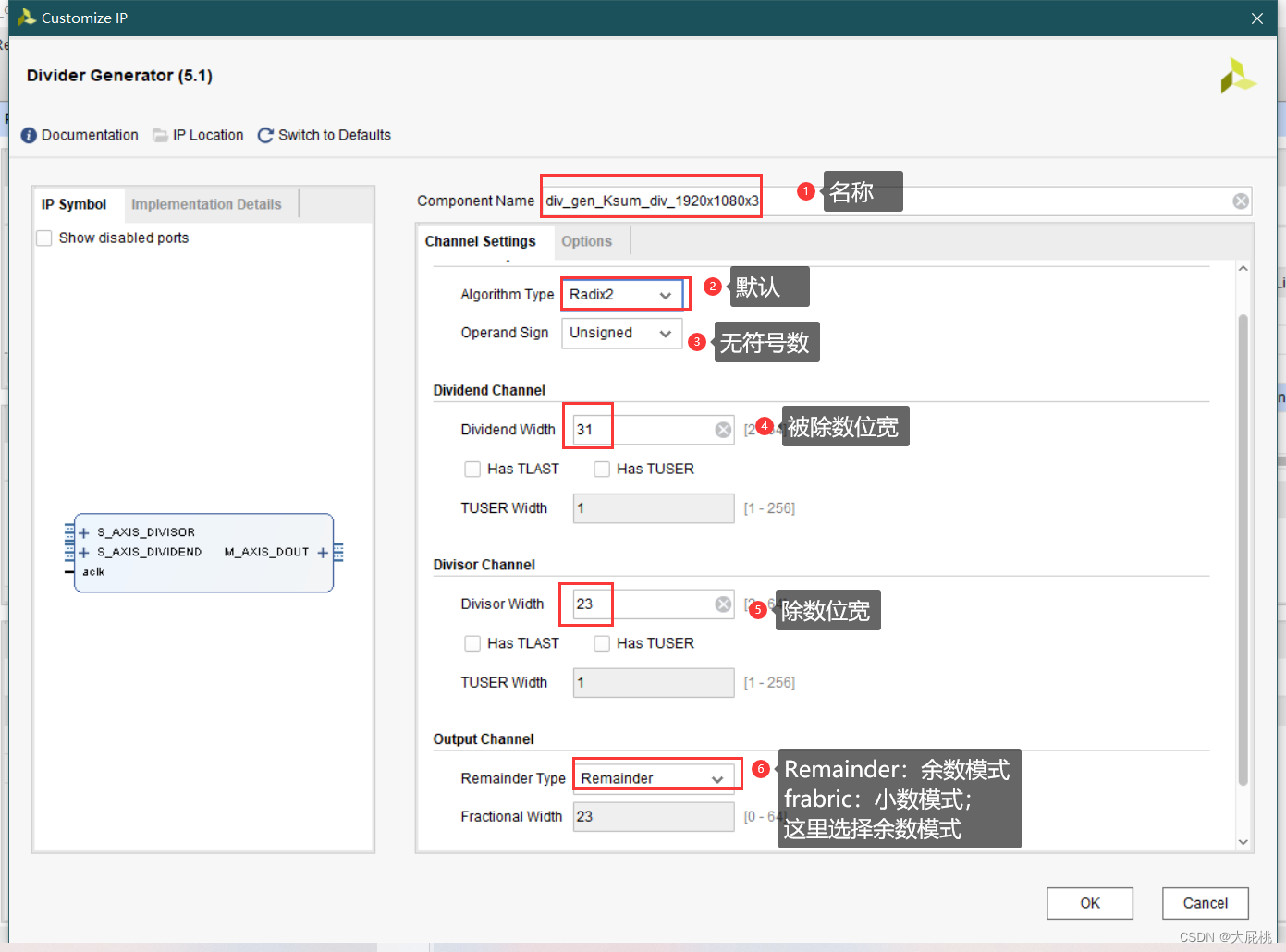

 第二步、配置第二个界面

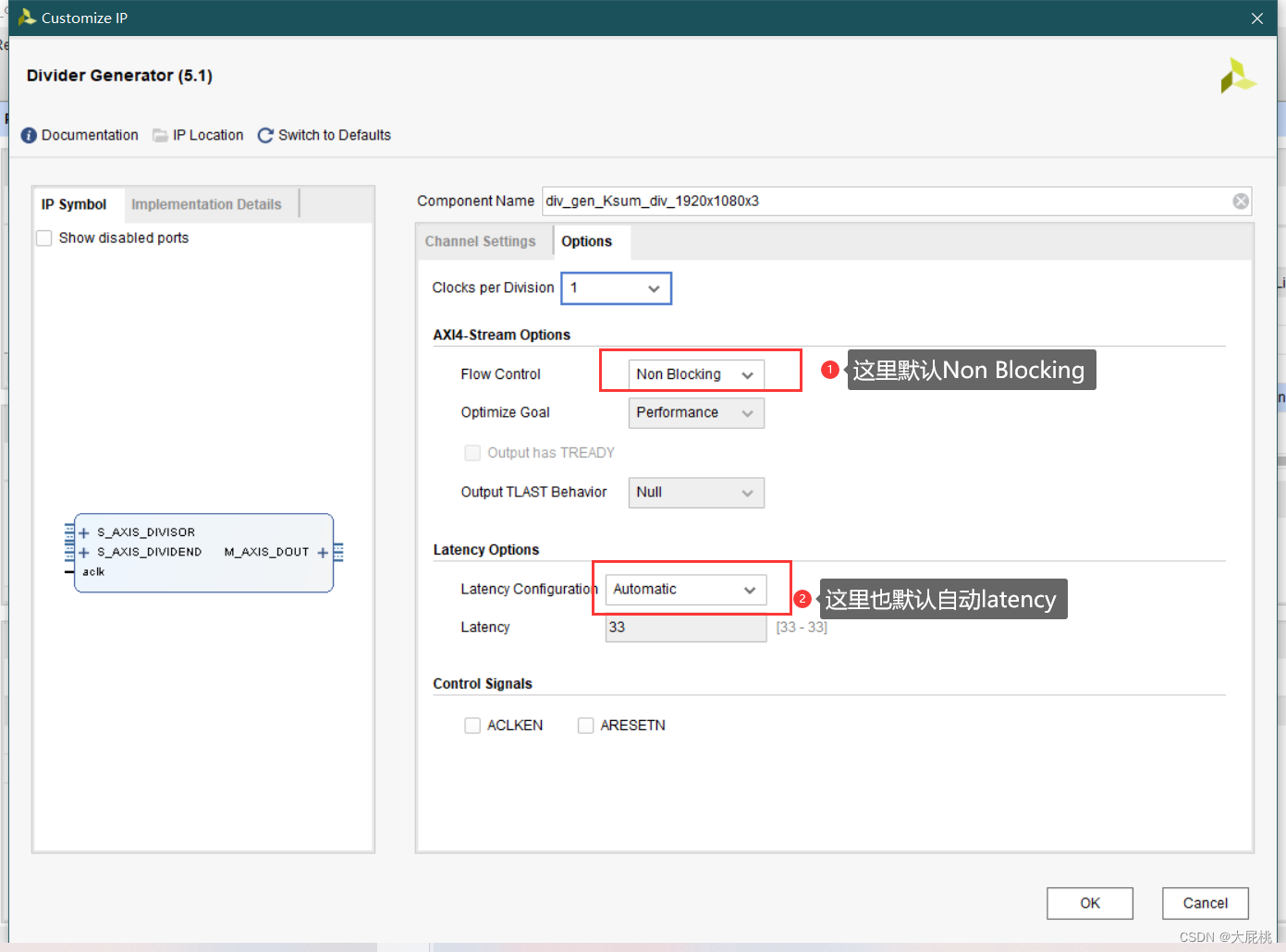

 第三步、配置第三个界面

注意：这里的Latency配置为自动模式

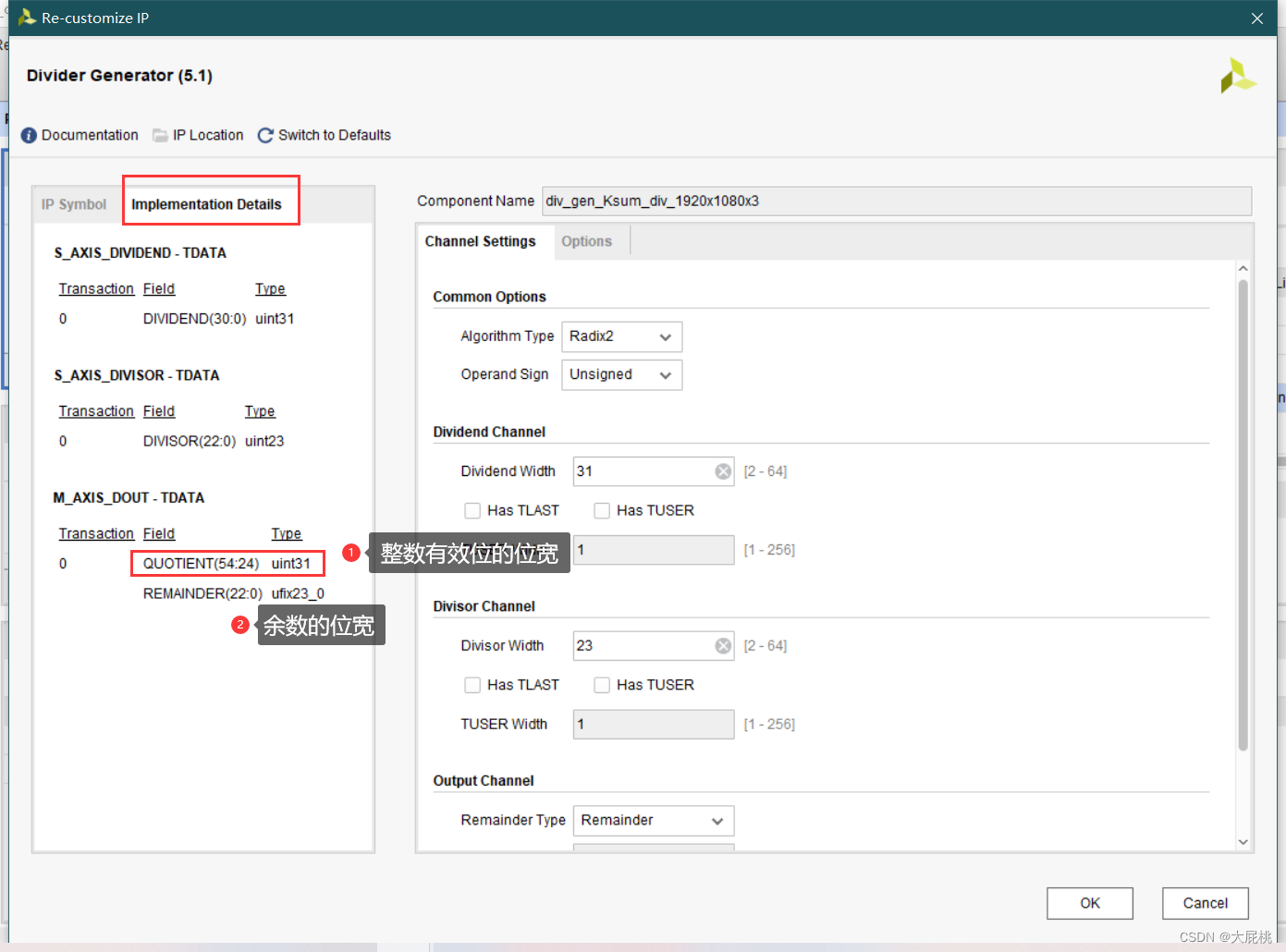

第四步、整数有效位宽和余数有效位宽

注意：这里的位宽需要记住，方便后面截位数据

2、乘法IP核的调用方法

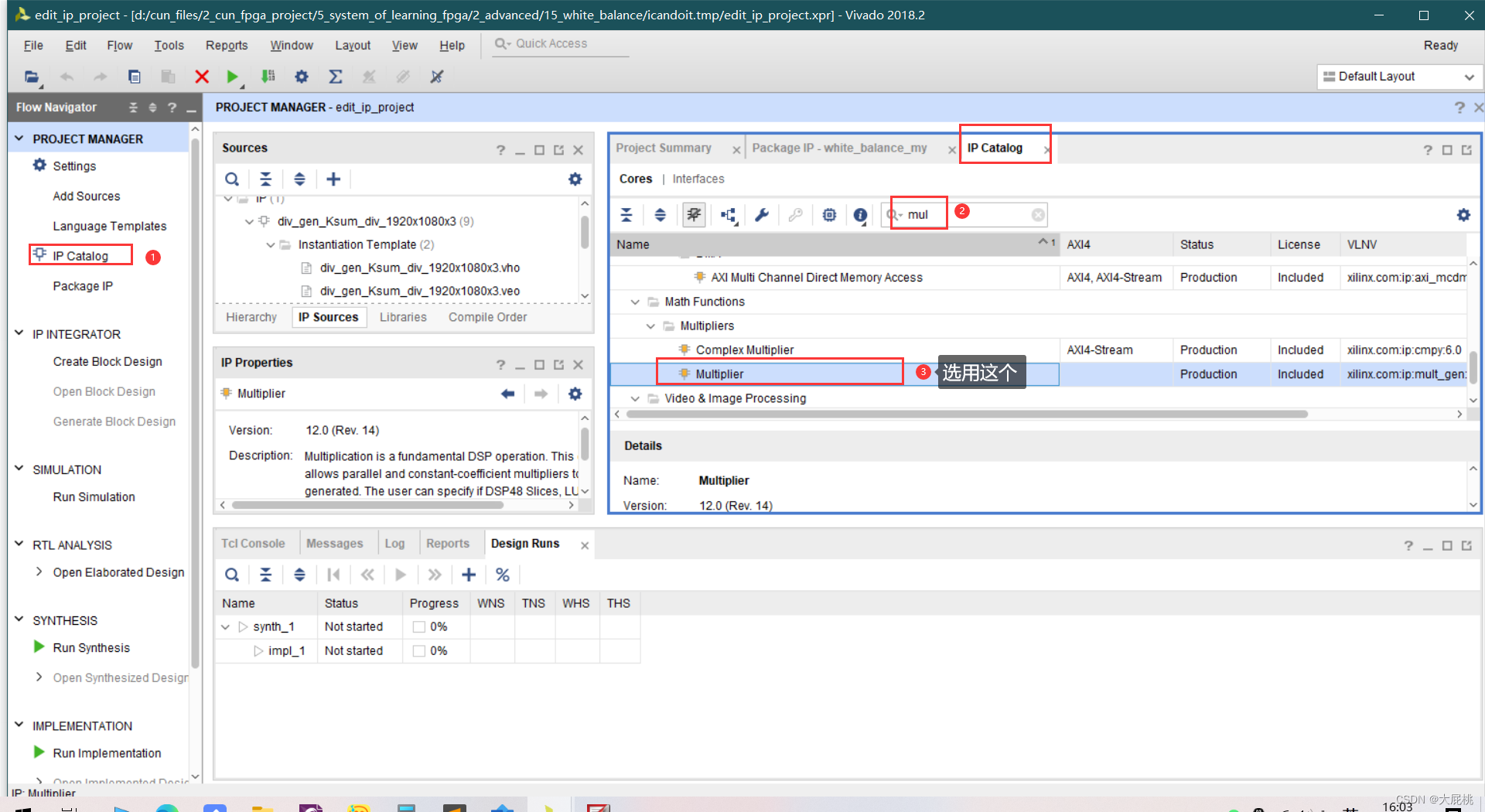

第一步、搜索multiplier

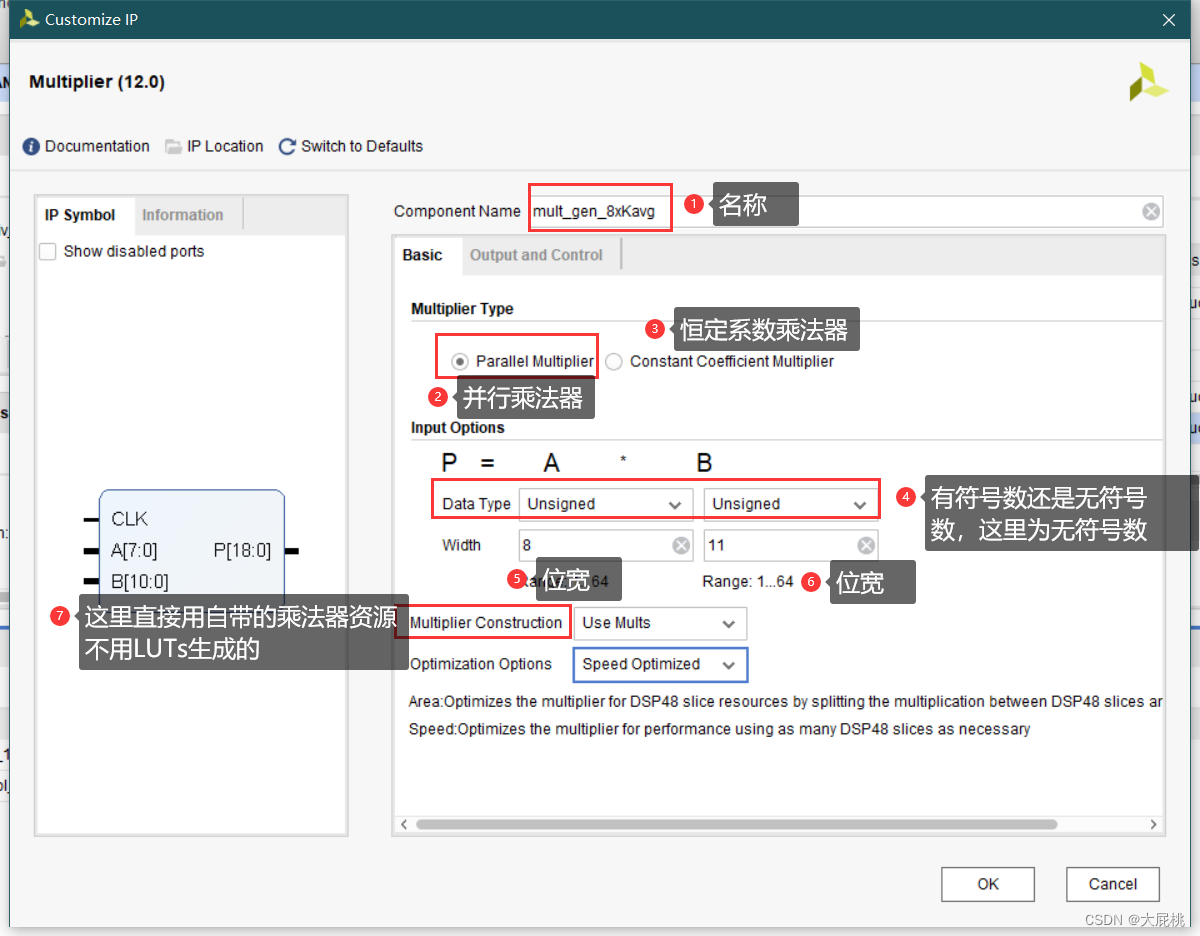

第二步、配置第二个界面

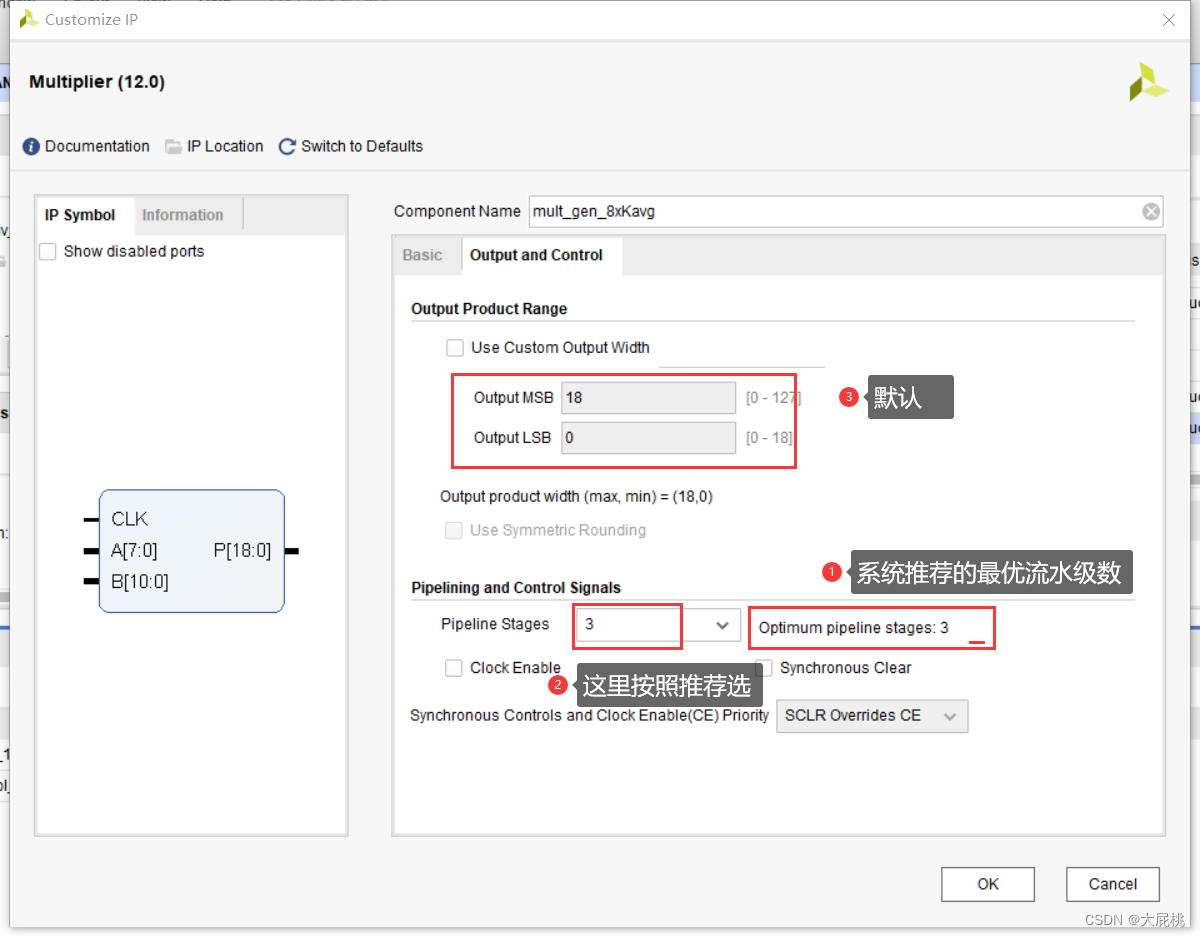

第三步、配置Output and control界面

注意：这里是几级流水，那么输出就有几个时钟周期的latency。这里选用系统推荐的流水级数，当然也可以自定手动修改流水级数，级数越多时序越好，延迟越多，因此实际开发要是情况而定。

3、verilog代码

// -----------------------------------------------------------------------------
// Copyright (c) 2014-2024 All rights reserved
// -----------------------------------------------------------------------------
// Author : BigFartPeach
// CSDN   : 大屁桃
// E-mail : 2624507313@qq.com
// File   : white_balance_my.v
// Create : 2024-01-06 13:58:39
// -----------------------------------------------------------------------------
module white_balance_my(
	input wire		clk,
	input wire		rst,
	input wire 		vsync,
	input wire 		hsync,
	input wire [7:0]red,
	input wire [7:0]green,
	input wire [7:0]blue,

	output wire		fra_vsy,
	output reg		fra_hsy,

	output wire[23:0]rgb_new
	);

//变量定义
/*累计这一帧，并计算上一帧的累加结果*/
reg [1:0]vsync_dly;//对vsync延迟两拍
reg 	 vsync_fall;//检测vsync下降沿

reg [28:0]Rsum,Gsum,Bsum;//求和
reg	[7:0]Ravg,Gavg,Bavg;//求均值，直接舍去低21位

wire[30:0]Ksum;//Rsum+Gsum+Bsum的和

wire[55:0]Temp_Kavg;//临时用来存储Kavg除法IP输出的结果
wire 	  Kavg_valid;//除法IP核输出的结果有效标志
reg [30:0]Kavg;//除法IP核输出的结果
///
/*计算当前帧*/
wire [18:0]temp_red,temp_green,temp_blue;//用来存储red*Kavg、green*Kavg、blue*Kavg的值
wire [31:0]temp_red_new,temp_green_new,temp_blue_new;//用来存储除法IP输出的值，temp_red/Ravg、temp_green/Gavg、temp_blue/Bavg
wire 	  temp_fra_hsy;//用来存储输出的red_new的valid，用作输出的fra_hsy

//凑成24bit输出
reg [7:0]red_new;
reg [7:0]green_new;
reg [7:0]blue_new;

assign rgb_new = {red_new,green_new,blue_new};//凑成24bit输出

//vsync_dly打拍
always @(posedge clk) begin
	vsync_dly <= {vsync_dly[0],vsync};
end
//检测vsync下降沿
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		vsync_fall <= 1'b0;
	end
	else if (vsync_dly == 2'b10) begin
		vsync_fall <= 1'b1;
	end
	else begin
		vsync_fall <= 1'b0;//just one cycle clock
	end
end

//Rsum,Gsum,Bsum求和 以及 清零
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		Rsum <= 'd0;
		Gsum <= 'd0;
		Bsum <= 'd0;
	end
	else if (vsync_fall == 1'b1) begin
		Rsum <= 'd0;
		Gsum <= 'd0;
		Bsum <= 'd0;
	end
	else if(hsync == 1'b1)begin
		Rsum <= Rsum + red;
		Gsum <= Gsum + green;
		Bsum <= Bsum + blue;
	end
end
//Ksum求和
assign Ksum = Rsum + Gsum + Bsum;//如果用alway，相较于Rsum，Gsum，Bsum会晚一个时钟周期

//Ravg,Gavg,Bavg求均值，直接舍去Rsum,Gsum,Bsum的低21位
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		Ravg <= 'd0;
		Gavg <= 'd0;
		Bavg <= 'd0;
	end
	else if (vsync_fall == 1'b1) begin
		Ravg <= Rsum[28:21];
		Gavg <= Gsum[28:21];
		Bavg <= Bsum[28:21];
	end
end

//Kavg的除法IP，33个latency
div_gen_Ksum_div_1920x1080x3 div_gen_Kavg (
  .aclk(clk),                                      // input wire aclk
  .s_axis_divisor_tvalid(vsync_fall),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(23'd6220800),      // input wire [23 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(vsync_fall),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(Ksum),    // input wire [31 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(Kavg_valid),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(Temp_Kavg)            // output wire [55 : 0] m_axis_dout_tdata
);

//锁存Kavg
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		Kavg <= 'd0;
	end
	else if (Kavg_valid == 1'b1) begin//可以用这个信号来锁存Kavg
		Kavg <= Temp_Kavg[54:24];//截取输出的整数位
	end
end



///
//进行结果计算
//red_new的计算，先算乘法，再算除法 red_new = (red*Kavg)/Ravg
//3级流水线，3个latency！！！
mult_gen_8xKavg redxKavg (
  .CLK(clk),  // input wire CLK
  .A(red),      // input wire [7 : 0] A
  .B(Kavg[10:0]),      // input wire [10 : 0] B（这里取11位，主要是根据老师推荐的，按道理是要去大一点，但是大多少位并没有限制）
  .P(temp_red)      // output wire [18 : 0] P
);

/*************************************************/
/******************解决白线问题的方法**************/
/*************************************************/
//给hsync进行打拍操作。delay 3个 latency，和上面乘法核的输出对齐
reg [2:0]hsync_dly;
always @(posedge clk) begin
	hsync_dly <= {hsync_dly[1:0],hsync};
end
/*************************************************/
/*************************************************/

div_gen_0 temp_red_div_Ravg (
  .aclk(clk),                                      // input wire aclk
  .s_axis_divisor_tvalid(hsync_dly[2]),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(Ravg),      // input wire [7 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(hsync_dly[2]),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(temp_red),    // input wire [23 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(temp_fra_hsy),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(temp_red_new)            // output wire [31 : 0] m_axis_dout_tdata   [26:8]
);
//red进行判断
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		red_new <= 'd0;
	end
	else if (temp_red_new[26:8] > 'd255) begin
		red_new <= 'd255;
	end
	else begin
		red_new <= temp_red_new[15:8];//有效值肯定在这个八位区间
	end
end

//green_new
mult_gen_8xKavg greenxKavg (
  .CLK(clk),  // input wire CLK
  .A(green),      // input wire [7 : 0] A
  .B(Kavg[10:0]),      // input wire [10 : 0] B
  .P(temp_green)      // output wire [18 : 0] P
);

div_gen_0 temp_green_div_Gavg (
  .aclk(clk),                                      // input wire aclk
  .s_axis_divisor_tvalid(hsync_dly[2]),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(Gavg),      // input wire [7 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(hsync_dly[2]),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(temp_green),    // input wire [23 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(temp_green_new)            // output wire [31 : 0] m_axis_dout_tdata
);

//进行判断
always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		green_new <= 'd0;
	end
	else if (temp_green_new[26:8] > 'd255) begin
		green_new <= 'd255;
	end
	else begin
		green_new <= temp_green_new[15:8];
	end
end

//blue_new
mult_gen_8xKavg bluexKavg (
  .CLK(clk),  // input wire CLK
  .A(blue),      // input wire [7 : 0] A
  .B(Kavg[10:0]),      // input wire [10 : 0] B
  .P(temp_blue)      // output wire [18 : 0] P
);

div_gen_0 temp_blue_div_Bavg (
  .aclk(clk),                                      // input wire aclk
  .s_axis_divisor_tvalid(hsync_dly[2]),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(Bavg),      // input wire [7 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(hsync_dly[2]),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(temp_blue),    // input wire [23 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(temp_blue_new)            // output wire [31 : 0] m_axis_dout_tdata
);

always @(posedge clk or posedge rst) begin
	if (rst == 1'b1) begin
		blue_new <= 'd0;
	end
	else if (temp_blue_new[26:8] > 'd255) begin
		blue_new <= 'd255;
	end
	else begin
		blue_new <= temp_blue_new[15:8];
	end
end

//不是数据没有对齐的问题
always @(posedge clk) begin
	fra_hsy <= temp_fra_hsy;
end

//fra_vsy，（可以随便一个）
assign fra_vsy = vsync_dly[1];


endmodule

第三部分、实现结果

1、白平衡前后对比

        没有白平衡之前，CMOS采集到的图像偏绿，白平衡之后效果就好多了👍👍👍

CMOS摄像头图像白平衡之前和白平衡之后的效果

2、总结

        这篇主要是总结了一下白平衡算法的原理的实现方法，我上面的Verilog 代码，大家只需要看明白就可以移植了。
